公布日：2024.06.07
申請日：2024.04.15
分類號：B01D33/21(2006.01)I;B01D33/46(2006.01)I
摘要
本發明涉及一種多級過濾污水處理裝置，包括殼體架，其呈空心結構；進液管，其安裝在殼體架右側，進液管與污水管道相連接，進液管中部設置有格柵架；過濾組件，其安裝在殼體架中部，過濾組件用于對污水進行逐層過濾；驅動組件，其安裝在殼體架上端，驅動組件與過濾組件上端相嚙合；排液管，其安裝在殼體架左側，經過濾組件過濾后的污水從排液管中部排出；本發明在殼體架內部均勻安裝有過濾單元，通過多個過濾單元可以實現對污水進行逐級過濾的功能，同時驅動組件能夠帶動過濾單元間歇轉動，使得清理單元能夠間歇的與過濾單元相配合，便于清理單元對過濾單元表面進行清洗疏通。
權利要求書

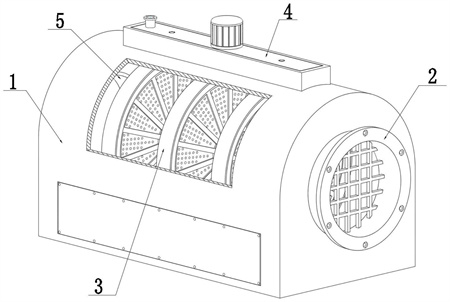

1.一種多級過濾污水處理裝置，其特征在于，包括：殼體架(1)，其呈空心結構；進液管(2)，其安裝在殼體架(1)右側，進液管(2)與污水管道相連接，進液管(2)中部設置有格柵架(21)；過濾組件(3)，其安裝在殼體架(1)中部，過濾組件(3)用于對污水進行逐層過濾；驅動組件(4)，其安裝在殼體架(1)上端，驅動組件(4)與過濾組件(3)上端相嚙合；排液管(5)，其安裝在殼體架(1)左側，經過濾組件(3)過濾后的污水從排液管(5)中部排出。
2.根據權利要求1所述的一種多級過濾污水處理裝置，其特征在于：所述過濾組件(3)包括連接管(31)、過濾單元(32)、進水管(33)、清理單元(34)和收集單元(35)，所述殼體架(1)內部設置有連接管(31)，連接管(31)左端通過連桿安裝在排液管(5)中部，殼體架(1)內部均勻安裝有過濾單元(32)，過濾單元(32)中部為空心結構，過濾單元(32)中部套設安裝在連接管(31)上，殼體架(1)上安裝有進水管(33)，進水管(33)下端與連接管(31)相連通，過濾單元(32)外側面上設置有清理單元(34)，清理單元(34)呈扇形結構，清理單元(34)內側面與過濾單元(32)表面緊貼，殼體架(1)前側下端設置有凹槽，凹槽內安裝有收集單元(35)，收集單元(35)與清理單元(34)相連通。
3.根據權利要求2所述的一種多級過濾污水處理裝置，其特征在于：所述過濾單元(32)包括環形套環(321)、轉動框架(322)、過濾網板(323)、環形框架(324)、環形槽(325)和環形齒輪(326)，所述連接管(31)外側套設有環形套環(321)，環形套環(321)外側通過軸承安裝有轉動框架(322)，轉動框架(322)呈圓環形結構，轉動框架(322)上均勻設置有扇形槽，扇形槽中部安裝有過濾網板(323)，殼體架(1)內壁上安裝有環形框架(324)，環形框架(324)為截面呈U型的圓環形結構，轉動框架(322)外側與環形框架(324)內部轉動連接，轉動框架(322)外側設置有環形槽(325)，環形槽(325)內部安裝有環形齒輪(326)，環形齒輪(326)與驅動組件(4)相嚙合。
4.根據權利要求3所述的一種多級過濾污水處理裝置，其特征在于：所述過濾網板(323)的厚度小于扇形槽的深度，過濾網板(323)外側面與扇形槽之間形成集料槽。
5.根據權利要求4所述的一種多級過濾污水處理裝置，其特征在于：所述清理單元(34)包括扇形板(341)、密封氣墊(342)、疏通機構(343)和刷洗機構(344)，所述轉動框架(322)左右兩側面上分別設置有扇形板(341)，扇形板(341)內側安裝在環形套環(321)上，扇形板(341)外側安裝在殼體架(1)內壁上，扇形板(341)內側面外周設置有密封氣墊(342)，扇形板(341)內側面中部為空心結構，位于轉動框架(322)左側的扇形板(341)內部安裝有疏通機構(343)，位于轉動框架(322)右側的扇形板(341)內部安裝有刷洗機構(344)。
6.根據權利要求5所述的一種多級過濾污水處理裝置，其特征在于：所述疏通機構(343)包括插接管(3431)、疏通板(3432)和疏通齒(3433)，所述連接管(31)上設置有通孔，插接管(3431)內側通過通孔與連接管(31)相連通，扇形板(341)內部設置有疏通板(3432)，疏通板(3432)上均勻設置有疏通齒(3433)，疏通齒(3433)與過濾網板(323)上的網孔相對應，疏通齒(3433)中部為空心結構。
7.根據權利要求6所述的一種多級過濾污水處理裝置，其特征在于：所述刷洗機構(344)包括滑動板(3441)、弧形槽(3442)、弧形板(3443)、導向架(3444)、頂桿(3445)和伸縮彈簧(3446)，位于轉動框架(322)左側的扇形板(341)內部安裝有滑動板(3441)，滑動板(3441)內側面上均勻設置有弧形槽(3442)，弧形槽(3442)內部滑動設置有弧形板(3443)，弧形板(3443)端部為光滑的弧形面，滑動板(3441)和弧形板(3443)內側面上均勻設置有刷毛，扇形板(341)內部對稱設置有導向架(3444)，導向架(3444)內側面為波浪形結構，弧形板(3443)內側面與導向架(3444)緊貼，弧形板(3443)左右兩端分別與兩個導向架(3444)內側的波峰與波谷對應，扇形板(341)上設置有貫穿孔，貫穿孔內安裝有頂桿(3445)，頂桿(3445)與滑動板(3441)外側面相連接，頂桿(3445)內側安裝有伸縮彈簧(3446)。
8.根據權利要求7所述的一種多級過濾污水處理裝置，其特征在于：所述扇形板(341)上對稱設置有導流槽(345)，扇形板(341)內部通過導流槽(345)與收集單元(35)相連通。
9.根據權利要求8所述的一種多級過濾污水處理裝置，其特征在于：所述收集單元(35)包括收集架(351)、轉動軸(352)和凸輪架(353)，所述凹槽內安裝有收集架(351)，收集架(351)內部安裝有轉動軸(352)，轉動軸(352)上均勻安裝有凸輪架(353)，凸輪架(353)外側面與頂桿(3445)內側面緊貼。
10.根據權利要求9所述的一種多級過濾污水處理裝置，其特征在于：所述驅動組件(4)包括安裝架(41)、齒輪軸(42)、連接輪(43)、連接帶(44)和驅動電機(45)，所述殼體架(1)上端安裝有安裝架(41)，安裝架(41)中部通過軸承安裝有齒輪軸(42)，齒輪軸(42)下端與環形齒輪(326)相連接，齒輪軸(42)上的安裝有連接輪(43)，相鄰的連接輪(43)之間通過連接帶(44)相連接，安裝架(41)上端安裝有驅動電機(45)，驅動電機(45)的輸出軸與齒輪軸(42)相連接。
發明內容
為了能夠準確實現對污水進行多級逐層過濾的功能，本申請?zhí)峁┮环N多級過濾污水處理裝置。
本申請?zhí)峁┑囊环N多級過濾污水處理裝置采用如下的技術方案：一種多級過濾污水處理裝置，包括殼體架，其呈空心結構；進液管，其安裝在殼體架右側，進液管與污水管道相連接，進液管中部設置有格柵架；過濾組件，其安裝在殼體架中部，過濾組件用于對污水進行逐層過濾；驅動組件，其安裝在殼體架上端，驅動組件與過濾組件上端相嚙合；排液管，其安裝在殼體架左側，經過濾組件過濾后的污水從排液管中部排出。
進一步地，所述過濾組件包括連接管、過濾單元、進水管、清理單元和收集單元，所述殼體架內部設置有連接管，連接管左端通過連桿安裝在排液管中部，殼體架內部均勻安裝有過濾單元，過濾單元中部為空心結構，過濾單元中部套設安裝在連接管上，殼體架上安裝有進水管，進水管下端與連接管相連通，過濾單元外側面上設置有清理單元，清理單元呈扇形結構，清理單元內側面與過濾單元表面緊貼，殼體架前側下端設置有凹槽，凹槽內安裝有收集單元，收集單元與清理單元相連通。
進一步地，所述過濾單元包括環形套環、轉動框架、過濾網板、環形框架、環形槽和環形齒輪，所述連接管外側套設有環形套環，環形套環外側通過軸承安裝有轉動框架，轉動框架呈圓環形結構，轉動框架上均勻設置有扇形槽，扇形槽中部安裝有過濾網板，殼體架內壁上安裝有環形框架，環形框架為截面呈U型的圓環形結構，轉動框架外側與環形框架內部轉動連接，轉動框架外側設置有環形槽，環形槽內部安裝有環形齒輪，環形齒輪與驅動組件相嚙合。
進一步地，所述過濾網板的厚度小于扇形槽的深度，過濾網板外側面與扇形槽之間形成集料槽。
進一步地，所述清理單元包括扇形板、密封氣墊、疏通機構和刷洗機構，所述轉動框架左右兩側面上分別設置有扇形板，扇形板內側安裝在環形套環上，扇形板外側安裝在殼體架內壁上，扇形板內側面外周設置有密封氣墊，扇形板內側面中部為空心結構，位于轉動框架左側的扇形板內部安裝有疏通機構，位于轉動框架右側的扇形板內部安裝有刷洗機構。
進一步地，所述疏通機構包括插接管、疏通板和疏通齒，所述連接管上設置有通孔，插接管內側通過通孔與連接管相連通，扇形板內部設置有疏通板，疏通板上均勻設置有疏通齒，疏通齒與過濾網板上的網孔相對應，疏通齒中部為空心結構。
進一步地，所述刷洗機構包括滑動板、弧形槽、弧形板、導向架、頂桿和伸縮彈簧，位于轉動框架左側的扇形板內部安裝有滑動板，滑動板內側面上均勻設置有弧形槽，弧形槽內部滑動設置有弧形板，弧形板端部為光滑的弧形面，滑動板和弧形板內側面上均勻設置有刷毛，扇形板內部對稱設置有導向架，導向架內側面為波浪形結構，弧形板內側面與導向架緊貼，弧形板左右兩端分別與兩個導向架內側的波峰與波谷對應，扇形板上設置有貫穿孔，貫穿孔內安裝有頂桿，頂桿與滑動板外側面相連接，頂桿內側安裝有伸縮彈簧。
進一步地，所述扇形板上對稱設置有導流槽，扇形板內部通過導流槽與收集單元相連通。
進一步地，所述收集單元包括收集架、轉動軸和凸輪架，所述凹槽內安裝有收集架，收集架內部安裝有轉動軸，轉動軸上均勻安裝有凸輪架，凸輪架外側面與頂桿內側面緊貼。
進一步地，所述驅動組件包括安裝架、齒輪軸、連接輪、連接帶和驅動電機，所述殼體架上端安裝有安裝架，安裝架中部通過軸承安裝有齒輪軸，齒輪軸下端與環形齒輪相連接，齒輪軸上的安裝有連接輪，相鄰的連接輪之間通過連接帶相連接，安裝架上端安裝有驅動電機，驅動電機的輸出軸與齒輪軸相連接。
在上述技術方案中，本發明提供的一種多級過濾污水處理裝置，本發明在殼體架內部均勻安裝有過濾單元，通過多個過濾單元可以實現對污水進行逐級過濾的功能，同時驅動組件能夠帶動過濾單元間歇轉動，使得清理單元能夠間歇的與過濾單元相配合，便于清理單元對過濾單元表面進行清洗疏通，清理單元內部的疏通機構對過濾網板左側面進行疏通以及噴水，刷洗機構能夠?qū)^濾網板右側面進行清洗刷掃，清洗后的雜質能夠進入收集單元內部進行收集，防止污水內部的雜質堵塞過濾網板，通過過濾網板對污水的過濾效果。
（發明人：胥斌;楊磊;吳惠敏;杜珺軼）
