公布日：2024.06.21

申請日：2024.05.23

分類號：E03F5/10(2006.01)I;E03F5/14(2006.01)I;E03F5/26(2006.01)I;E03F7/00(2006.01)I;B01D36/04(2006.01)I;B01F31/441(2022.01)I;B01F33/83(2022.01)I;B02C18

/08(2006.01)I

摘要

本發明涉及集水井除污技術領域，特別是一種具備自動調節污水顆粒度的集水井，其包括沉淀組件，包括有集水井本體、設于集水井本體內部的過濾板、設于所述過濾板表面的過濾槽和設于所述過濾槽內部的切割件；本發明利用集水井內部壓強差，對沉淀的污水進行反復攪拌，同時對內部污水顆粒度進行一個控制；保證在清污的時候，將污水內的顆粒物攪拌均勻，排污泵不會受污水內部顆粒物影響；在替代人工操作的同時，又能保證整體機組運行穩定，提高整體工作效率。

權利要求書

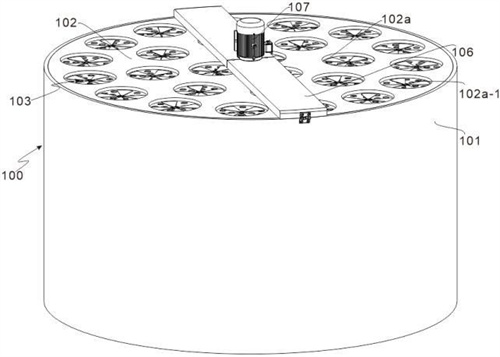

1.一種具備自動調節污水顆粒度的集水井，其特征在于：包括，沉淀組件（100），包括有集水井本體（101）、設于集水井本體（101）內部的過濾板（102）、設于所述過濾板（102）表面的過濾槽（102a）和設于所述過濾槽（102a）內部的切割件（103）；所述切割件（103）包括，所述過濾槽（102a）內部設有軸承（103a），所述軸承（103a）內壁固定連接有旋轉環（103b），所述旋轉環（103b）內壁設有第一滑塊（103b-1），所述集水井本體（101）內部陣列設有支撐柱（103c），所述支撐柱（103c）外壁設有可供所述第一滑塊（103b-1）滑動的滑槽（103c-1），所述旋轉環（103b）套設在支撐柱（103c）的外壁；所述集水井本體（101）內部設有雙向螺紋桿（104），所述過濾板（102）套設在所述雙向螺紋桿（104）的外壁，且所述過濾板（102）套設在雙向螺紋桿（104）的內壁設有引導桿（105），所述引導桿（105）能夠沿所述雙向螺紋桿（104）外壁滑動；所述集水井本體（101）外壁轉動設有支架（106），且所述支架（106）設有兩個，兩個所述支架（106）貼合面設有弧形槽（106a），所述雙向螺紋桿（104）穿過所述弧形槽（106a），所述支架（106）端面設有電機（107），且所述電機（107）輸出軸與所述雙向螺紋桿（104）可拆卸連接；所述支架（106）端面設有第一凹槽（106b），所述支架（106）內部設有第二凹槽（106c），且所述第一凹槽（106b）與第二凹槽（106c）連通。

2.如權利要求1所述的具備自動調節污水顆粒度的集水井，其特征在于：所述過濾槽（102a）陣列設有多個，且所述過濾槽（102a）表面陣列設有第一活動通道（102a-1），所述第一活動通道（102a-1）貫穿過濾板（102）。

3.如權利要求1所述的具備自動調節污水顆粒度的集水井，其特征在于：所述旋轉環（103b）外壁陣列設有限位槽（103b-2），所述旋轉環（103b）外壁設有第一軌跡槽（103b-3）；所述旋轉環（103b）外壁設有切割葉（103d），所述切割葉（103d）靠近所述旋轉環（103b）內壁的側面設有限位柱（103d-1），所述限位柱（103d-1）插入到所述限位槽（103b-2）的內部，所述切割葉（103d）靠近所述旋轉環（103b）內壁的側面設有可沿所述第一軌跡槽（103b-3）滑動的第二滑塊（103d-2）。

4.如權利要求1所述的具備自動調節污水顆粒度的集水井，其特征在于：所述第一凹槽（106b）內部設有螺桿（201），所述螺桿（201）外壁轉動設有螺母（202），所述螺母（202）外壁陣列設有把手（202a）。

5.如權利要求4所述的具備自動調節污水顆粒度的集水井，其特征在于：所述螺桿（201）內部設有第二活動通道（201a），所述螺桿（201）外壁設有活動空間（201b），且所述活動空間（201b）與所述第二活動通道（201a）連通；所述第二活動通道（201a）內部設有限位件（203）。

6.如權利要求5所述的具備自動調節污水顆粒度的集水井，其特征在于：所述限位件（203）包括，所述第二活動通道（201a）內部設有推桿（203a），所述活動空間（201b）內部轉動設有翻轉板（203b），所述推桿（203a）外壁套設有第一彈性件（203c）。

7.如權利要求6所述的具備自動調節污水顆粒度的集水井，其特征在于：所述翻轉板（203b）外壁設有卡槽（203b-1），所述推桿（203a）外壁設于圓盤（203a-1），所述圓盤（203a-1）延伸至卡槽（203b-1）內部。

發明內容

鑒于上述現有技術存在的問題，提出了本發明。

為解決上述技術問題，本發明提供如下技術方案：一種具備自動調節污水顆粒度的集水井，其包括沉淀組件，包括集水井本體、設于集水井本體內部的過濾板、設于所述過濾板表面的過濾槽和設于所述過濾槽內部的切割件。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述過濾槽陣列設有多個，且所述過濾槽表面陣列設有第一活動通道，所述第一活動通道貫穿過濾板。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述切割件包括，所述過濾槽內部設有軸承，所述軸承內壁固定連接有旋轉環，所述旋轉環內壁設有第一滑塊，所述集水井本體內部陣列設有支撐柱，所述支撐柱外壁設有可供所述第一滑塊滑動的滑槽，所述旋轉環套設在支撐柱的外壁。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述旋轉環外壁陣列設有限位槽，所述旋轉環外壁設有第一軌跡槽；所述旋轉環外壁設有切割葉，所述切割葉靠近所述旋轉環內壁的側面設有限位柱，所述限位柱插入到所述限位槽的內部，所述切割葉靠近所述旋轉環內壁的側面設有可沿所述第一軌跡槽滑動的第二滑塊。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述集水井本體內部設有雙向螺紋桿，所述過濾板套設在所述雙向螺紋桿的外壁，且所述過濾板套設在雙向螺紋桿的內壁設有引導桿，所述引導桿能夠沿所述雙向螺紋桿外壁滑動。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述集水井本體外壁轉動設有支架，且所述支架設有兩個，兩個所述支架貼合面設有弧形槽，所述雙向螺紋桿穿過所述弧形槽，所述支架端面設有電機，且所述電機輸出軸與所述雙向螺紋桿可拆卸連接；

所述支架端面設有第一凹槽，所述支架內部設有第二凹槽，且所述第一凹槽與第二凹槽連通。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述第一凹槽內部設有螺桿，所述螺桿外壁轉動設有螺母，所述螺母外壁陣列設有把手。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述螺桿內部設有第二活動通道，所述螺桿外壁設有活動空間，且所述活動空間與所述第二活動通道連通；所述第二活動通道內部設有限位件。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述限位件包括，所述第二活動通道內部設有推桿，所述活動空間內部轉動設有翻轉板，所述推桿外壁套設有第一彈性件。

作為本發明所述具備自動調節污水顆粒度的集水井的一種優選方案，其中：所述翻轉板外壁設有卡槽，所述推桿外壁設于圓盤，所述圓盤延伸至卡槽內部。

本發明的有益效果：本發明利用集水井內部壓強差，對沉淀的污水進行反復攪拌，同時對內部污水顆粒度進行一個控制；保證在清污的時候，將污水內的顆粒物攪拌均勻，排污泵不會受污水內部顆粒物影響；在替代人工操作的同時，又能保證整體機組運行穩定，提高整體工作效率。

（發明人：張寶慧;劉瑞平;黃怡;陳哲;韓國蒼;木崇宇;秦紹陽;宋平）
