公布日：2024.06.21
申請日：2024.05.06
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D35/30(2006.01)I;C02F101/10(2006.01)N;C02F101/38(2006.01)N;
C02F101/16(2006.01)N
摘要
本發明屬于污水處理技術領域，具體為一種基于脫硫脫氮的污水處理裝置，內設有主箱體，主箱體內設有攪拌腔，攪拌腔上壁內轉動設有攪拌軸，攪拌軸外圓面固定設有攪拌機架，主箱體上端面固定設有支撐機架，支撐機架內設有動力腔，動力腔上下兩壁之間轉動設有轉動軸且貫穿動力腔上壁，轉動軸外圓面固定設有轉動扇葉，主箱體下端面固定設有儲存機架，進而確保了產生的電能實現自給自足，從而確保了裝置在工作的過程中充足的電能實用，進一步減少了外界電能的使用，從而實現了節能的效果，內設有旋轉滾輪與攪拌軸、攪拌機架開始轉動，進而確保了便于后續攪拌工作的運行，從而確保了裝置的實用性與節能性達到最大，進一步節約了使用的成本。
權利要求書

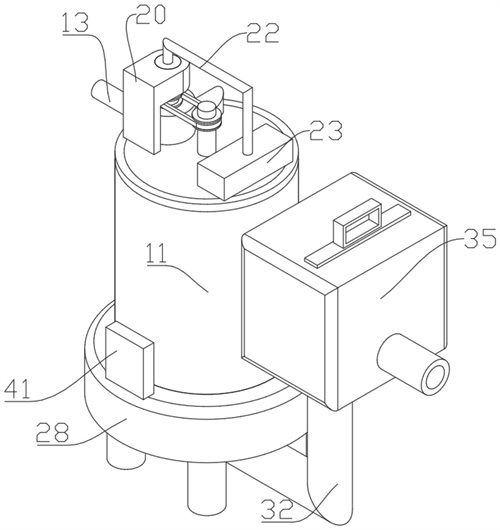

1.一種基于脫硫脫氮的污水處理裝置，包括主箱體(11)，其特征在于：所述主箱體(11)內設有攪拌腔(27)，所述攪拌腔(27)上壁內轉動設有攪拌軸(25)，所述攪拌軸(25)外圓面固定設有攪拌機架(26)，所述主箱體(11)上端面固定設有支撐機架(12)，所述支撐機架(12)內設有動力腔(15)，所述動力腔(15)上下兩壁之間轉動設有轉動軸(17)且貫穿所述動力腔(15)上壁；所述轉動軸(17)外圓面固定設有轉動扇葉(16)，所述主箱體(11)下端面固定設有儲存機架(28)，所述儲存機架(28)內設有儲存腔(29)，所述儲存機架(28)內設有環形均勻分布的多組噴嘴(30)。
2.根據權利要求1所述的一種基于脫硫脫氮的污水處理裝置，其特征在于：所述轉動軸(17)外圓面固定設有轉動滾輪(18)且與位于所述支撐機架(12)上側，所述攪拌軸(25)外圓面固定設有旋轉滾輪(24)，所述旋轉滾輪(24)外圓面轉動設有傳送帶(19)，所述傳送帶(19)內圓面與所述轉動滾輪(18)轉動配合，所述支撐機架(12)后端固定設有排入管(13)，所述支撐機架(12)右端面固定設有導向管(14)，所述導向管(14)貫穿所述主箱體(11)且能延伸到攪拌腔(27)的底部。
3.根據權利要求1所述的一種基于脫硫脫氮的污水處理裝置，其特征在于：所述主箱體(11)閃的光芒固定設有定位機架(20)，所述定位機架(20)內固定設有發電機(21)，所述轉動軸(17)上端面與所述發電機(21)下端面轉動配合，所述主箱體(11)上側固定設有鋰電池(23)，所述鋰電池(23)上端面固定設有電線(22)，所述電線(22)另一端與所述發電機(21)上端面固定連接。
4.根據權利要求1所述的一種基于脫硫脫氮的污水處理裝置，其特征在于：所述儲存機架(28)內固定設有電磁閥門(31)，所述主箱體(11)前側設有處理機架(35)，所述處理機架(35)下端面固定設有傳輸管(32)且剛好罩住所述電磁閥門(31)，所述處理機架(35)內設有過濾腔(38)，所述過濾腔(38)內固定設有主抽水泵(33)。
5.根據權利要求4所述的一種基于脫硫脫氮的污水處理裝置，其特征在于：所述主箱體(11)前端面固定設有定位管(34)且另一端與所述處理機架(35)固定連接，所述定位管(34)內固定設有副抽水泵(39)，所述儲存機架(28)上端面固定設有控制面板(41)。
6.根據權利要求4所述的一種基于脫硫脫氮的污水處理裝置，其特征在于：所述處理機架(35)內設有能上下運動的過濾板(36)，所述過濾板(36)上端面固定設有把手(37)，所述處理機架(35)前端面固定設有排出管(40)。
發明內容
本發明的目的在于提供一種基于脫硫脫氮的污水處理裝置，用于克服現有技術中的上述缺陷。
根據本發明的一種基于脫硫脫氮的污水處理裝置，包括主箱體，所述主箱體內設有攪拌腔，所述攪拌腔上壁內轉動設有攪拌軸，所述攪拌軸外圓面固定設有攪拌機架，進而所述攪拌機架起到攪拌與混合的作用，所述主箱體上端面固定設有支撐機架，所述支撐機架內設有動力腔，所述動力腔上下兩壁之間轉動設有轉動軸且貫穿所述動力腔上壁，所述轉動軸外圓面固定設有轉動扇葉，進而所述轉動扇葉起到動力的作用，所述主箱體下端面固定設有儲存機架，所述儲存機架內設有儲存腔，進而所述儲存腔起到儲存絮凝藥的作用，所述儲存機架內設有環形均勻分布的多組噴嘴，進而所述噴嘴起到對于攪拌腔內進入的污水環形注射。
作為本發明的進一步技術方案，所述轉動軸外圓面固定設有轉動滾輪且與位于所述支撐機架上側，所述攪拌軸外圓面固定設有旋轉滾輪，所述旋轉滾輪外圓面轉動設有傳送帶，所述傳送帶內圓面與所述轉動滾輪轉動配合，所述支撐機架后端固定設有排入管，所述支撐機架右端面固定設有導向管，所述導向管貫穿所述主箱體且能延伸到攪拌腔的底部。
作為本發明的進一步技術方案，所述主箱體閃的光芒固定設有定位機架，所述定位機架內固定設有發電機，所述轉動軸上端面與所述發電機下端面轉動配合，所述發電機起到轉化動能為電能的作用，所述主箱體上側固定設有鋰電池，所述鋰電池起到儲存電能的作用且為裝置所用，所述鋰電池上端面固定設有電線，所述電線另一端與所述發電機上端面固定連接。
作為本發明的進一步技術方案，所述儲存機架內固定設有電磁閥門，所述主箱體前側設有處理機架，所述處理機架下端面固定設有傳輸管且剛好罩住所述電磁閥門，所述處理機架內設有過濾腔，所述過濾腔內固定設有主抽水泵，進而所述主抽水泵起到抽液的作用。
作為本發明的進一步技術方案，所述主箱體前端面固定設有定位管且另一端與所述處理機架固定連接，所述定位管內固定設有副抽水泵，進而所述副抽水泵起到抽液的作用，所述儲存機架上端面固定設有控制面板，進而所述控制面板起到調節與控制的作用。
作為本發明的進一步技術方案，所述處理機架內設有能上下運動的過濾板，進而所述過濾板起到過濾的作用，所述過濾板上端面固定設有把手，所述處理機架前端面固定設有排出管。
本發明的有益效果是：
1.本發明污水從側面沖擊轉動扇葉開始高速轉動，進而帶動轉動軸開始高速轉動，這時發電機開始把轉動軸轉動的動能轉化為電能，從而電能通過電線儲存到鋰電池內，進而確保了產生的電能實現自給自足，從而確保了裝置在工作的過程中充足的電能實用，進一步減少了外界電能的使用，從而實現了節能的效果，與此同時，在轉動軸轉動同時，進而帶動轉動滾輪開始轉動，從而帶動傳送帶開始傳動，進而調動旋轉滾輪與攪拌軸、攪拌機架開始轉動，進而確保了便于后續攪拌工作的運行，從而確保了裝置的實用性與節能性達到最大，進一步節約了使用的成本，進而確保了裝置的使用效果達到最佳。
2.本發明污水經過動力腔，傳遞給導向管，直接排放大量的污水進入到攪拌腔的底部，這時環形均勻分布的噴嘴開始啟動，從而對于污水中不同位置的均勻噴射，從而確保了對快速的絮凝藥與污水進行融合，并且由于上述轉動的攪拌機架，進一步加快了污水的二次融合，從而改變了傳統單一注射且混合比較慢的問題，進一步確保了裝置混合的均勻性與高效性。
3.本發明污水到達定位管時，這時副抽水泵開始啟動，進而進行輔助的抽水，從而帶動污水進入到過濾腔，這時經過過濾板的過濾，從而實現了對于污水的處理，進而確保了把大部分的混合之后的沉淀物進行過濾與分離，確保了排出污水的干凈，全部的污水都排到到攪拌腔內之后，這時這時電磁閥門開始啟動，從而抽取攪拌腔內剩余的污水進入到過濾腔內，進而確保了對于攪拌腔內全部的污水進行處理，確保了裝置的整潔性，進一步確保了能實現高強的污水處理工作，進一步確保了裝置的實用性。
4.本發明內設有能上下抽拉的過濾板，進而確保了使用者能拔出把手，這時過濾板與把手開始向上運動，進而確保了能對于過濾板的快速更換，從而便于使用者能快速更換過濾板，進而確保了更換的速度且操作更加便捷。
（發明人：丁文弟;王澤景）
