申請日2013.08.20

　　公開(公告)日2014.03.12

　　IPC分類號C02F1/00

　　摘要

　　本實用新型涉及光氫催化污水深處理裝置，屬于污水處理設備技術領域。一種新型光氫催化污水深處理裝置，包括空氣過濾器，空氣過濾器上設有第一進氣口和第一出氣口，空氣過濾器一側設有風機，風機左側安裝有入口，風機一側設有光氫催化箱，光氫催化箱兩側分別安裝有第二進氣口和第二出氣口，光氫催化箱內設置有光氫燈管，光氫催化箱一側設有混合塔。本實用新型的光氫催化污水深處理裝置，可以有效降低廢水的COD指標，使處理后的廢水達到脫色的目的，且投資小、效率高。

　　權利要求書

　　1.一種新型光氫催化污水深處理裝置，其特征在于包括空氣過濾器(1)， 空氣過濾器(1)上設有第一進氣口(9)和第一出氣口(10)，空氣過濾器(1) 一側設有風機(2)，風機(2)左側安裝有入口(11)，風機(2)一側設有光氫 催化箱(3)，光氫催化箱(3)兩側分別安裝有第二進氣口(12)和第二出氣口 (13)，光氫催化箱(3)內設置有光氫燈管(20)，光氫催化箱(3)一側設有 混合塔(4)，混合塔(4)左側設置有第三進氣口(14)，混合塔(4)內安裝有 篩板(5)，相鄰篩板(5)之間設有填料層(6)，混合塔(4)內部上層設有布 水器(7)，混合塔(4)頂端安裝有第三出氣口(15)，布水器(7)一側連接有 污水入口(16)，污水入口(16)通過管道(21)與上水泵(8)連接，混合塔 (4)底端設置有第一排污口(17)和第二排污口(18)，混合塔(4)下部安裝 有試鏡(19)。

　　說明書

　　一種新型光氫催化污水深處理裝置

　　技術領域

　　本實用新型涉及光氫催化污水深處理裝置，屬于污水處理設備技術領域。

　　背景技術

　　光氫催化技術應用于環境處理中的空氣凈化處理，現已是成熟的技術，市場 上各種產品很多，其原理是：高能紫外線束與空氣產生反應，使空氣產生大量 的空氣負離子和羥基自由基，而空氣負離子和羥基自由基可以使有毒、有害、 高濃度污染物及大多數有機污染物有效分解，甚至徹底地轉化為無害的小分子 無機物。由于該技術具有顯著的特點和環保的優點，因此引起世界各國的重視， 并相繼開發了各種各樣的處理工藝和設備，使光氫催化技術具有很強的生命力 和競爭力。

　　然而，光氫催化技術應用于污水的深度處理，譬如：污水的脫色、降解COD 方面的技術報道并不多見，應用于實際生產方面的設備、裝置更是鮮見。

　　發明內容

　　本實用新型的目的在于拓展光氫催化技術的應用領域，提供一種結構設計 合理、一體化結構、投資小的、效率高的新型光氫催化污水深處理裝置。

　　本實用新型是通過以下技術方案實現的：

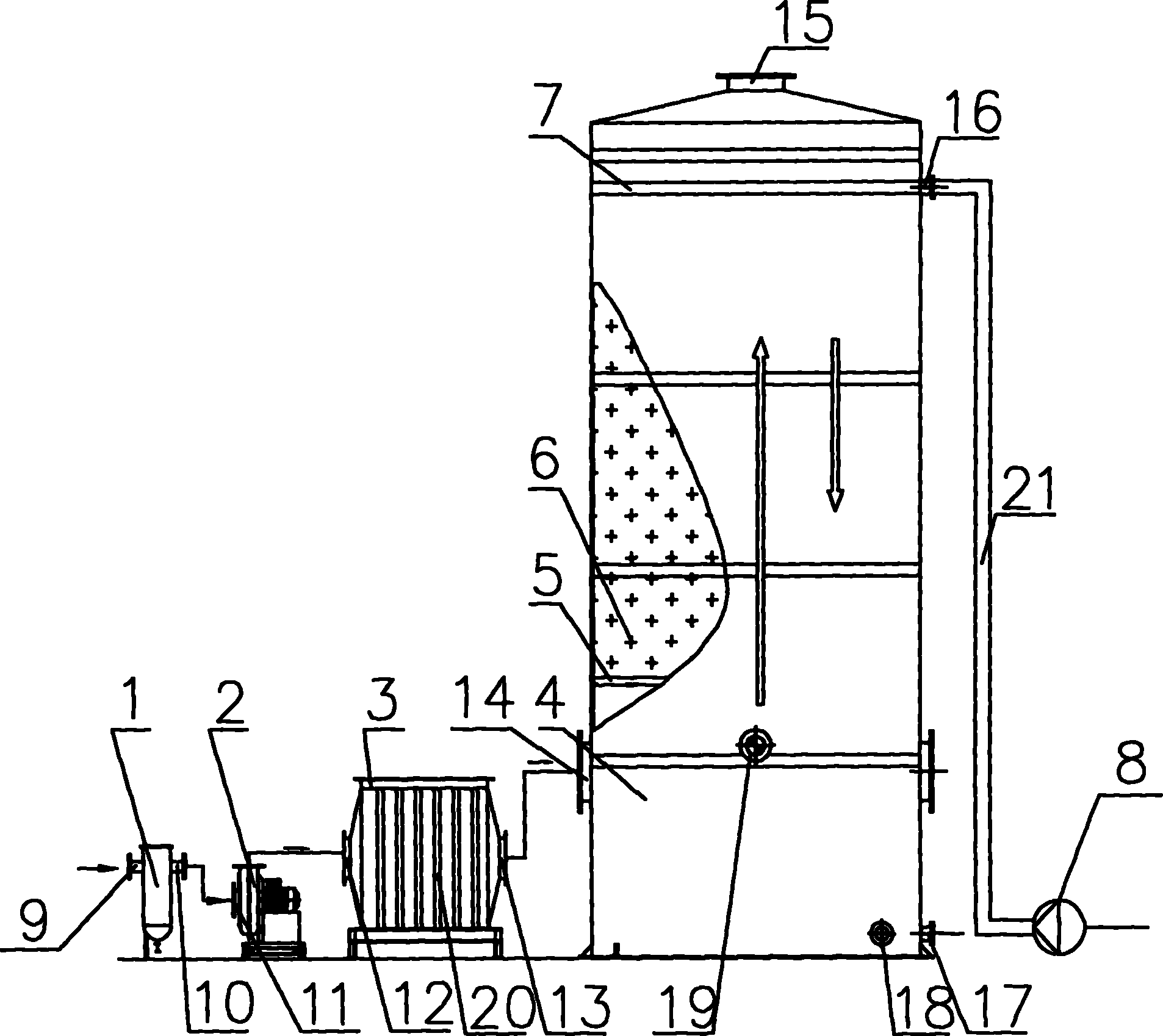

　　一種新型光氫催化污水深處理裝置，其特殊之處在于包括空氣過濾器1，空 氣過濾器1上設有第一進氣口9和第一出氣口10，空氣過濾器1一側設有風機 2，風機2左側安裝有入口11，風機2一側設有光氫催化箱3，光氫催化箱3兩 側分別安裝有第二進氣口12和第二出氣口13，光氫催化箱3內設置有光氫燈管 20，光氫催化箱3一側設有混合塔4，混合塔4左側設置有第三進氣口14，混 合塔4內安裝有篩板5，相鄰篩板5之間設有填料層6，混合塔4內部上層設有 布水器7，混合塔4頂端安裝有第三出氣口15，布水器7一側連接有污水入口 16，污水入口16通過管道21與上水泵8連接，混合塔4底端設置有第一排污 口17和第二排污口18，混合塔4下部安裝有試鏡19。

　　本實用新型的光氫催化污水深處理裝置，空氣經凈化后，進入光氫催化箱， 產生的空氣負離子、羥基自由基經混合塔的進氣口進入塔內，污水從入口進入 布水器，經填料與光氫催化產生的空氣負離子、羥基自由基均勻充分混合反應 后向下流，最后經排污口流出排放，反應后的氣體經塔頂的出氣口排出，這樣 就可以有效降低廢水的COD指標，使處理后的廢水達到脫色的目的，且投資小、 效率高。
