申請日2013.08.20

　　公開(公告)日2013.11.27

　　IPC分類號C02F1/72; C02F1/52; C02F1/50

　　摘要

　　本發明屬于環保技術領域，具體涉及緩釋型高鐵酸鉀水處理劑的制備方法。本發明的目的是提供具有緩釋效果的高鐵酸鉀水處理劑。本發明的技術方案是緩釋型高鐵酸鉀水處理劑的制備方法，包括如下步驟：將次氯酸鈣濃度溶于飽和氫氧化鉀溶液，加入九水合硝酸鐵，攪拌，加入硅藻土，冰析靜置，抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑。本發明的緩釋型高鐵酸鉀水處理劑可以實現高鐵酸鉀在水處理過程中緩慢釋放，降低高鐵酸鉀的無效分解，提高其利用有效性，達到降低藥劑使用量、提高水處理效果的目的。

　　權利要求書

　　1.緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：包括如下步驟：

　　a、將次氯酸鈣濃度溶于濃度為11～14mol/L的氫氧化鉀溶液中，次氯酸鈣與氫氧化鉀的 質量比約為1︰1.2～1.5，使用孔徑為500目～800目的濾布進行抽濾;

　　b、繼續加入飽和氫氧化鉀溶液，最終使得次氯酸鈣濃度為3g/4～6mL氫氧化鉀溶液;使 用孔徑為500目～800目的濾布進行抽濾;

　　c、稱取九水合硝酸鐵，控制次氯酸鈣和九水合硝酸鐵的質量比為1︰1.5～2，快速研磨成 粉末，溫度控制在5～10℃即可，充分攪拌條件，緩慢地加入到步驟b得到的溶液中;充分攪 拌1h;

　　d、向步驟c得到的溶液中加入硅藻土，繼續攪拌5～10分鐘后，冰析靜置30～40分鐘， 將靜置后的溶液抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑;其中，高鐵酸鉀︰硅藻土 的質量比為1～4︰1。

　　2.如權利要求1所述的緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：步驟a中氫 氧化鉀溶液濃度為13mol/L。

　　3.如權利要求1或2所述的緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：步驟d 中高鐵酸鉀︰硅藻土的質量比為2︰1。

　　說明書

　　緩釋型高鐵酸鉀水處理劑的制備方法

　　技術領域

　　本發明屬于環保技術領域，具體涉及緩釋型高鐵酸鉀水處理劑的制備方法。

　　背景技術

　　由于環境污染的加劇，飲用水水質安全問題凸現。與嚴峻的污染形勢相對應的則是現 有給水廠處理技術的相對無效，研究開發適合微污染源水特征的高效低耗預處理技術意義 重大。針對我國目前的技術經濟狀況，開發能提高有機物凈化效果的強化混凝技術不失為 一種好的方法。該技術無需大規模改造現有給水處理設施，且投資和運行費用均較低廉， 具有廣闊的應用前景。高鐵酸鉀是一種多功能綠色水處理劑。在酸性條件下其標準電極電 位為2.20V，在堿性條件下其標準電極電位為0.72V，具有很強的氧化性，在水處理過程中， 高鐵酸鉀具有良好的氧化除污、殺菌消毒和絮凝沉淀的效果，并且在處理過程中不會產生 二次污染和其它有毒副產物，但其穩定性差，導致其無法推廣應用。

　　發明內容

　　本發明的目的是提供具有緩釋效果的高鐵酸鉀水處理劑。

　　本發明的技術方案是緩釋型高鐵酸鉀水處理劑的制備方法，包括如下步驟：

　　a、將次氯酸鈣濃度溶于濃度為11～14mol/L的氫氧化鉀溶液中，次氯酸鈣與氫氧化鉀的 質量比約為1︰1.2～1.5，使用孔徑為500目～800目的濾布進行抽濾;

　　b、繼續加入飽和氫氧化鉀溶液，最終使得次氯酸鈣濃度為3g/4～6mL氫氧化鉀溶液; 使用孔徑為500目～800目的濾布進行抽濾;

　　c、稱取九水合硝酸鐵，控制次氯酸鈣和九水合硝酸鐵的質量比為1︰1.5～2，快速研磨 成粉末，溫度控制在5～10℃即可，充分攪拌條件，緩慢地加入到步驟b得到的溶液中;充 分攪拌1h(讓硝酸鐵和b中產生的次氯酸鉀發生反應生成高鐵酸鉀);

　　d、向步驟c得到的溶液中加入硅藻土，繼續攪拌5～10分鐘后，冰析靜置30～40分鐘， 將靜置后的溶液抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑，其中，高鐵酸鉀︰硅藻 土的質量比為1～4︰1。

　　優選的，步驟a中氫氧化鉀溶液濃度為13mol/L。

　　優選的，步驟d中高鐵酸鉀︰硅藻土的質量比為2︰1。

　　本發明涉及的化學反應方程式為：

　　Ca(ClO)2+2KOH=Ca(OH)2+2KClO (1)

　　2Fe(NO3)3+3KClO+10KOH=2K2FeO4+6KNO3+3KCl+5H2O (2)

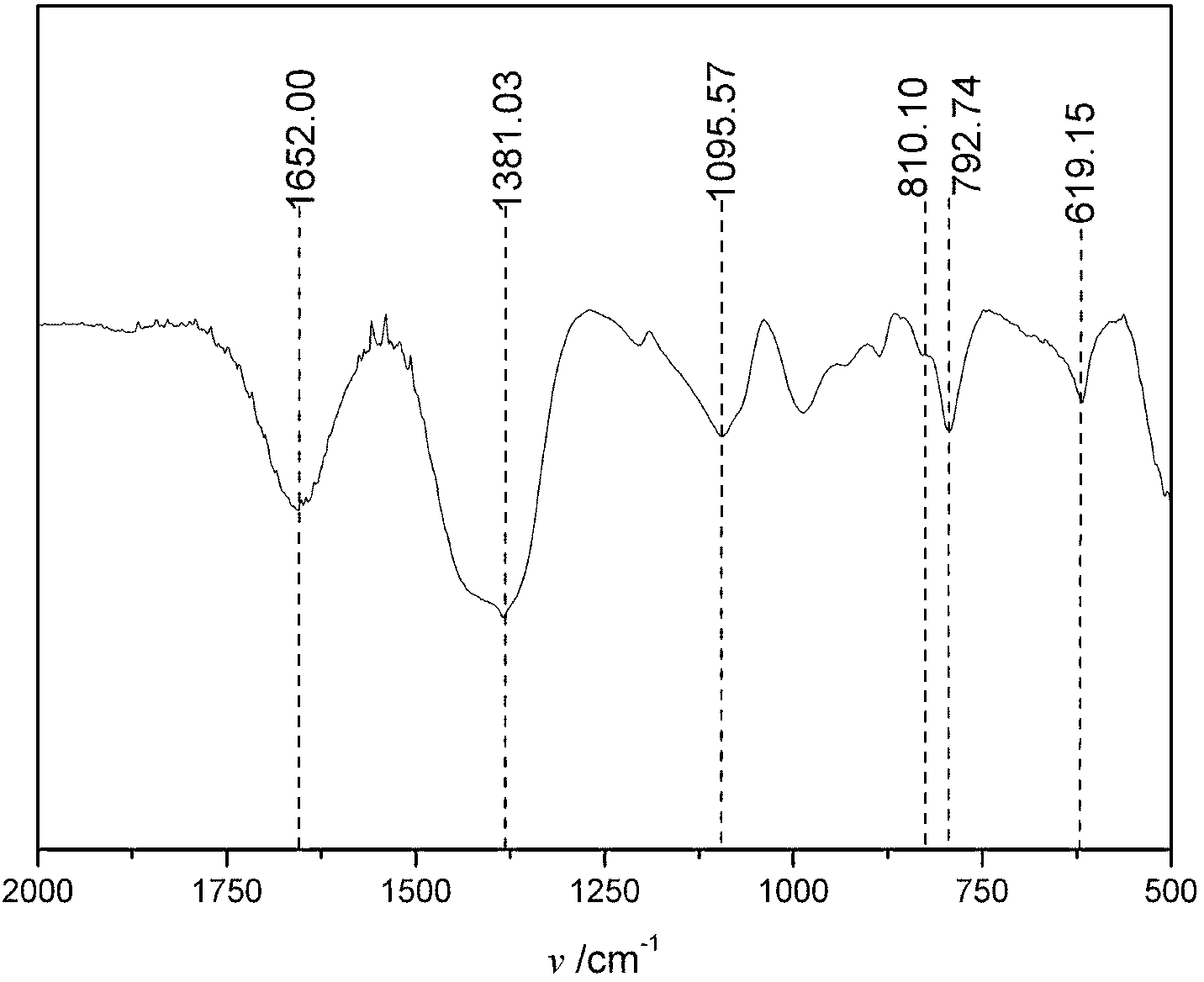

　　本發明的高鐵酸鉀水處理劑，提高了高鐵酸鉀在水處理過程中的穩定性，延長高鐵酸 鉀作用時間，提高水處理劑利用有效性。本發明提出的緩釋型高鐵酸鉀水處理劑是利用硅 藻土負載高鐵酸鉀，使高鐵酸鉀晶體在硅藻土的空隙中生成，在水處理過程中緩慢釋放， 達到穩定和緩釋的目的。
