申請日2013.08.20

　　公開(公告)日2014.01.15

　　IPC分類號C02F1/20

　　摘要

　　本實用新型公開了高含溶解氣污水處理裝置，包括污水輸送泵、污水導流管、氣壓平衡罐、呼吸閥、管狀排氣咀、錐狀污泥集聚罐、收泥槽或收泥碗、出泥管、圓錐狀旋流反應罐、呈圓柱管狀的環形圍堰壁和出水管。本實用新型結構簡單、合理，能很好地將從高含溶解氣污水的溶解氣、水和污泥分離出來，并將溶解氣完全及時排出至大氣中，使水和污泥分別排流出來，大幅降低污水的處理成本，填補高含溶解氣處理工藝技術的空白。

　　權利要求書

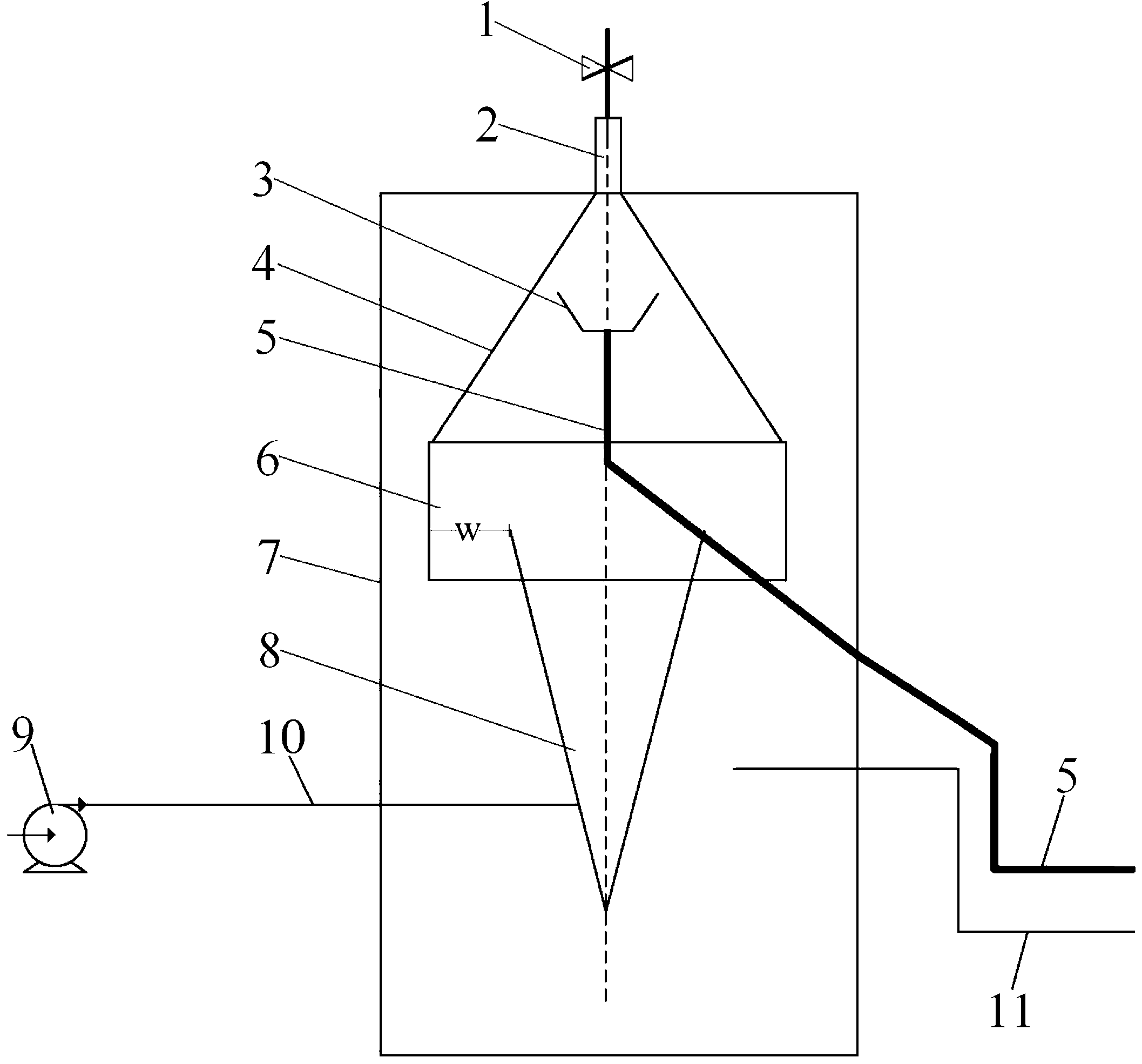

　　1.一種高含溶解氣污水處理裝置，其特征在于：包括污水輸送泵(9)、污水導流管(10)、氣壓平衡罐(7)、呼吸閥(1)、管狀排氣咀(2)、錐狀污泥集聚罐(4)、收泥槽(3)或收泥碗、出泥管(5)、圓錐狀旋流反應罐(8)、呈圓柱管狀的環形圍堰壁(6)和出水管(11);在氣壓平衡罐(7)罐腔內，錐狀污泥集聚罐(4)固裝在圓錐狀旋流反應罐(8)的上方，錐狀污泥集聚罐(4)具有的尖端豎直朝上且設置有僅連通錐狀污泥集聚罐(4)罐腔的管狀排氣咀(2)，氣壓平衡罐(7)頂部罐壁設置有穿透壁體的通孔，管狀排氣咀(2)經該通孔穿過氣壓平衡罐(7)頂部罐壁而伸出至氣壓平衡罐(7)頂面罐壁之外，管狀排氣咀(2)外周壁與通孔周邊相固接密封，在管狀排氣咀(2)伸出至氣壓平衡罐(7)頂面罐壁之外的管口上安裝著呼吸閥(1)，圓錐狀旋流反應罐(8)具有的被封閉尖端豎直朝下，圓錐狀旋流反應罐(8)相應僅有的圓形罐口位于其具有的尖端的上方且豎直朝上，在圓錐狀旋流反應罐(8)周壁與氣壓平衡罐(7)周壁之間設置著環形圍堰壁(6)，環形圍堰壁(6)與錐狀污泥集聚罐(4)僅有的圓形罐口邊沿相固接而環繞圓錐狀旋流反應罐(8)僅有的圓形罐口，環形圍堰壁(6)與圓錐狀旋流反應罐(8)環繞圓形罐口的周壁之間相應留置有環繞圓錐狀旋流反應罐(8)圓形罐口的圓環形間隙，環形圍堰壁(6)與氣壓平衡罐(7)周壁互不接觸以至環形圍堰壁(6)與氣壓平衡罐(7)周壁留置有圍繞環形圍堰壁(6)的環形間隙，在錐狀污泥集聚罐(4)罐腔內固裝著收泥槽(3)或收泥碗，收泥槽(3)和收泥碗兩者之一與錐狀污泥集聚罐(4)周壁互不接觸以至在收泥槽(3)與錐狀污泥集聚罐(4)周壁之間或收泥碗與錐狀污泥集聚罐(4)周壁之間留置有間隙，在收泥槽(3)底部或收泥碗底部設置著穿透其底部壁體的漏泥孔，漏泥孔與出泥管(5)的一端管口相連接，出泥管(5)的另一端管口穿過氣壓平衡罐(7)罐壁而伸出至氣壓平衡罐(7)之外，氣壓平衡罐(7)其位于環形圍堰壁(6)下方的罐壁設置著穿透其壁體的出水孔，出水孔連通外置于氣壓平衡罐(7)之外的出水管(11);圓錐狀旋流反應罐(8)靠近其尖端的罐壁設置有上穿透其壁體的污水進孔，污水輸送泵(9)的出口通過穿過氣壓平衡罐(7)罐壁的污水導流管(10)連通污水進孔;當污水輸送泵(9)將污水依次經污水導流管(10)和污水進孔泵入圓錐狀旋流反應罐(8)罐腔內時，經污水進孔被泵入圓錐狀旋流反應罐(8)罐腔內的污水受污水導流管(10)和污水進孔約束而斜向上噴流，其噴流方向為圓錐狀旋流反應罐(8)軸向正投影所呈現的圓形切線方向;當呼吸閥(1)開啟時，呼吸閥(1)敞開管狀排氣咀(2)以至錐狀污泥集聚罐(4)罐腔依次通過管狀排氣咀(2)和呼吸閥(1)連通氣壓平衡罐(7)外部大氣，當呼吸閥(1)閉合時，呼吸閥(1)封堵管狀排氣咀(2)以至將氣壓平衡罐(7)罐腔與氣壓平衡罐(7)外部大氣封隔開來。

　　2.根據權利要求1所述的高含溶解氣污水處理裝置，其特征是：圓環形間隙的徑向寬度W為0.05m —0.35m。

　　3.根據權利要求1所述的高含溶解氣污水處理裝置，其特征是：經污水進孔被泵入圓錐狀旋流反應罐(8)罐腔內的污水其噴流方向與水平面的夾角角度為10°—20°。

　　4.根據權利要求1所述的高含溶解氣污水處理裝置，其特征是：圓錐狀旋流反應罐(8)其與自身軸向垂直方向的正投影所呈現的等腰三角形所對應于圓錐狀旋流反應罐(8)尖端的頂角角度為15°—30°。

　　說明書

　　高含溶解氣污水處理裝置

　　技術領域

　　本實用新型屬于污水處理裝置，特別是高含溶解氣污水處理裝置。

　　背景技術

　　在油田集輸和集中處理現場，所采用的污水處理工藝為污水密閉處理工藝，其采出液中的溶解氣不能完全釋放，所以造成油田采出水中含有大量的溶解氣，當然，在污水處理過程中也必不可少的存在加壓、減壓操作過程，溶解氣成分中多數為輕烴類氣體，很容易從含油污水中釋放出來，造成油田污水凈化過程中分離出來的污泥上浮，由于目前油田污水中的多數污水處理裝置均為重力沉降裝置，污泥上浮導致污水處理效果變差，影響油田正常注水作業。當前，為了抵消逸出的溶解氣對污泥上浮的影響，國內外多采用投加助沉劑的方法或氣浮選工藝，但此兩種工藝不同程度地都存在處理成本和運行成本增加的問題，因此，常規的污水處理裝置無法滿足高含溶解氣污水的處理工藝要求。

　　實用新型內容

　　本實用新型的目的在于提供一種高含溶解氣污水處理裝置，其結構簡單、合理，能很好地將從高含溶解氣污水的溶解氣、水和污泥分離出來，并將溶解氣完全及時排出至大氣中，使水和污泥分別排流出來，大幅降低污水的處理成本，填補高含溶解氣處理工藝技術的空白。

　　本實用新型的目的是這樣實現的：一種高含溶解氣污水處理裝置，包括污水輸送泵、污水導流管、氣壓平衡罐、呼吸閥、管狀排氣咀、錐狀污泥集聚罐、收泥槽或收泥碗、出泥管、圓錐狀旋流反應罐、呈圓柱管狀的環形圍堰壁和出水管;在氣壓平衡罐罐腔內，錐狀污泥集聚罐固裝在圓錐狀旋流反應罐的上方，錐狀污泥集聚罐具有的尖端豎直朝上且設置有僅連通錐狀污泥集聚罐罐腔的管狀排氣咀，氣壓平衡罐頂部罐壁設置有穿透壁體的通孔，管狀排氣咀經該通孔穿過氣壓平衡罐頂部罐壁而伸出至氣壓平衡罐頂面罐壁之外，管狀排氣咀外周壁與通孔周邊相固接密封，在管狀排氣咀伸出至氣壓平衡罐頂面罐壁之外的管口上安裝著呼吸閥，圓錐狀旋流反應罐具有的被封閉尖端豎直朝下，圓錐狀旋流反應罐相應僅有的圓形罐口位于其具有的尖端的上方且豎直朝上，在圓錐狀旋流反應罐周壁與氣壓平衡罐周壁之間設置著環形圍堰壁，環形圍堰壁與錐狀污泥集聚罐僅有的圓形罐口邊沿相固接而環繞圓錐狀旋流反應罐僅有的圓形罐口，環形圍堰壁與圓錐狀旋流反應罐環繞圓形罐口的周壁之間相應留置有環繞圓錐狀旋流反應罐圓形罐口的圓環形間隙，環形圍堰壁與氣壓平衡罐周壁互不接觸以至環形圍堰壁與氣壓平衡罐周壁留置有圍繞環形圍堰壁的環形間隙，在錐狀污泥集聚罐罐腔內固裝著收泥槽或收泥碗，收泥槽和收泥碗兩者之一與錐狀污泥集聚罐周壁互不接觸以至在收泥槽與錐狀污泥集聚罐周壁之間或收泥碗與錐狀污泥集聚罐周壁之間留置有間隙，在收泥槽底部或收泥碗底部設置著穿透其底部壁體的漏泥孔，漏泥孔與出泥管的一端管口相連接，出泥管的另一端管口穿過氣壓平衡罐罐壁而伸出至氣壓平衡罐之外，氣壓平衡罐其位于環形圍堰壁下方的罐壁設置著穿透其壁體的出水孔，出水孔連通外置于氣壓平衡罐之外的出水管;圓錐狀旋流反應罐靠近其尖端的罐壁設置有上穿透其壁體的污水進孔，污水輸送泵的出口通過穿過氣壓平衡罐罐壁的污水導流管連通污水進孔;當污水輸送泵將污水依次經污水導流管和污水進孔泵入圓錐狀旋流反應罐罐腔內時，經污水進孔被泵入圓錐狀旋流反應罐罐腔內的污水受污水導流管和污水進孔約束而斜向上噴流，其噴流方向為圓錐狀旋流反應罐軸向正投影所呈現的圓形切線方向;當呼吸閥開啟時，呼吸閥敞開管狀排氣咀以至錐狀污泥集聚罐罐腔依次通過管狀排氣咀和呼吸閥連通氣壓平衡罐外部大氣，當呼吸閥閉合時，呼吸閥封堵管狀排氣咀以至將氣壓平衡罐罐腔與氣壓平衡罐外部大氣封隔開來。
