一、斜板沉淀池

　　1、概述

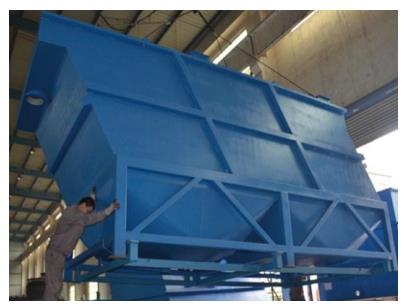

　　斜板斜管沉淀裝置是一種技術性能比較先進的固液分離設備，-般常同其它污水凈化設備配套使用。生產實踐證明，經過該系列斜板斜管沉淀裝置處理過的污水，按凈化程度的不同要求選深化處理的裝置處理時，可大大提高處理的效果，并能獲得顯著的經濟效益。通過多年的經驗總結，并對國內外同類產品進行研究，我公司生產的斜板斜管沉淀裝置，按照水流的方向分逆向流、側向流和同向流三種。派生出的回流式同向流除油器，是含油廢水處理必不可缺少的高效油水分離設備之一。

　　2、應用

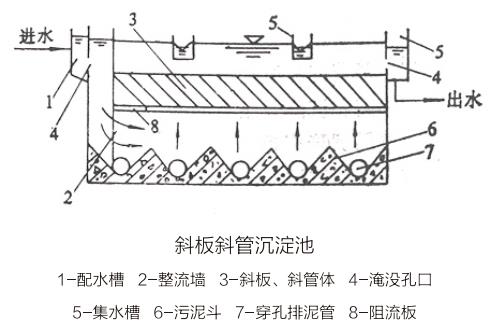

　　該裝置內敷設了許多間隔較小的平行傾斜板或直徑較小的平行傾斜管的沉淀裝置，提高了沉淀效果和出水率，特別對分散性顆料的去除效果特別顯著。該裝置廣泛使用于工業廢水、生活污水、有色金屬加工廢水的處理，電廠、鍋爐房水力除塵廢水的處理，煤氣站洗滌水的處理，生化水的處理和給。

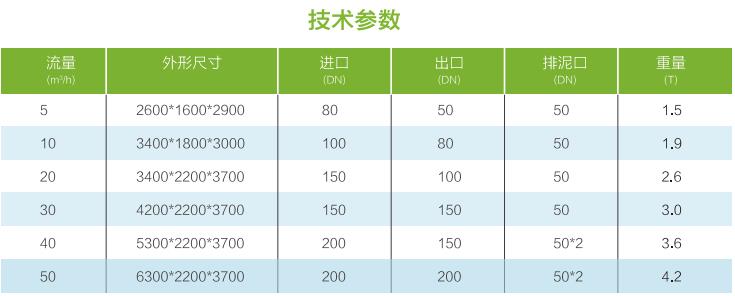

　　3、技術參數

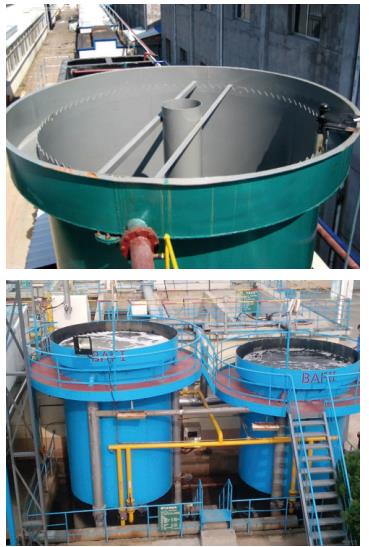

　　二、豎流式沉淀池

　　1、概述

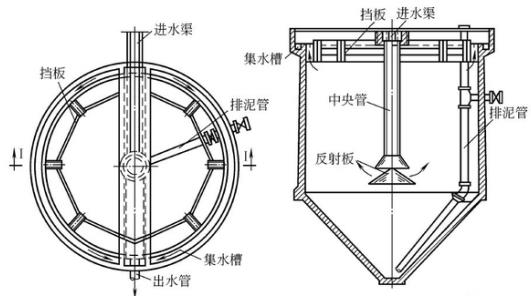

　　豎流式沉淀池又稱立式沉淀池，是池中廢水豎向流動的沉淀池。池體平面圖形為圓形或方形，水由設在池中心的進水管自.上而下進入池內(管中流速應小于30mm/s)，管下設傘形擋板使廢水在池中均勻分布后沿整個過水斷面緩慢上升(對于生活污水一般為0.5-0.7mm/s，沉淀時間采用1-1.5h)，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。堰前設擋板及浮渣槽以截留浮渣保證出水水質。池的一邊靠池壁設排泥管(直徑大于200mm)靠靜水壓將泥定期排出。豎流式沉淀池的優點是占地面積小，排泥容易，缺點是深度大，施工困難，造價高。

　　2、原理

　　在豎流式沉淀池中，污水是從上向下以流速v做豎向流動，污水中的懸浮顆粒有以下三種運動狀態：

　　①當顆粒沉速u>v時，則顆粒將以u-v的差值向下沉淀，顆粒得以去除;

　　②當u=v時，顆粒處于隨機狀態，不下沉亦不上升;

　　③當u<v時，顆粒將不能沉淀下來，而會被上升水流帶走。

　　(來源：北京中治匯金環保節能技術有限公司)
