內蒙古自治區東北部、 遼寧與吉林省西部、 黑龍江省大部等嚴寒村鎮近65%的生活用水取自地下，2014年針對黑龍江省18個村鎮分散地下水質進行監測，發現受原生地質環境與地層錳礦影響，冬季村鎮地下水Fe2+、 Mn2+濃度范圍分別為0.44~20.4 mg·L-1、 0.65~2.55 mg·L-1，屬于典型的高鐵錳地下水，按《地下水環境質量標準(GB 3838-2002)》中Ⅲ類水標準進行評價，Fe2+、 Mn2+濃度超標嚴重，最大超標倍數分別達67、 24.5倍，嚴重威脅村鎮經濟發展與人民群眾身體健康，研發嚴寒村鎮高鐵錳飲用水凈化技術具有重要現實意義.
生物法作為地下水除鐵錳的熱點研究方法，雖在工藝及微生物方面均取得了一定的成績，但以下問題亟待解決: ①嚴寒村鎮地下水處于低溫環境，低溫條件下微生物面臨活性低、 濾層培養成熟緩慢、 處理效果不佳等難題，因此如何克服低溫影響，實現鐵、 錳低溫環境下的有效去除已成為飲用水處理領域共同關注的瓶頸問題.②目前除鐵錳菌大都局限于細菌形態觀察、 分離、 純化與鑒定.探究高效除鐵錳菌的接種方式及其應用效能，將為生物除鐵錳濾池的構建與快速啟動提供有力的技術支持.③生物濾池除鐵錳涉及濾料吸附作用、 生物菌氧化作用及鐵錳氧化物的自催化作用，但各自作用的貢獻率還有待進一步明確.
本研究將以碳化稻殼顆粒為基質，篩選優勢鐵錳氧化菌，耦合凈化嚴寒村鎮地下水中鐵錳; 并優選載銀活性炭顆粒去除生物碳化稻殼濾柱處理后的殘余菌，保證飲用水安全; 探究裝置低溫快速啟動方式，探討生物濾層內鐵錳氧化去除機制; 該研究將為嚴寒村鎮高鐵錳地下飲用水處理技術開發提供理論依據，具有重要學術價值.
1 材料與方法 1.1 試驗裝置與試驗用水
試驗裝置見圖 1，包括曝氣池、 菌液池、 兩個濾柱、 中間水池與出水池.濾柱Ⅰ、 Ⅱ直徑80 mm，自上至下依次添裝1 300~1 500 mm高濾料與80~100 mm高鵝卵石與錳砂混合承托料，濾柱Ⅰ、 Ⅱ濾料分別為碳化稻殼顆粒(CRH600，20~120目，自制[4])與載銀活性炭顆粒(5~10 目，購自東莞市樟木頭楓林活性炭有限公司)，濾柱Ⅱ用于去除濾柱Ⅰ出水的殘余鐵錳與生物菌.試驗水溫通過制冷機控制在17℃(此溫度設定主要考慮鐵錳氧化菌的活性).

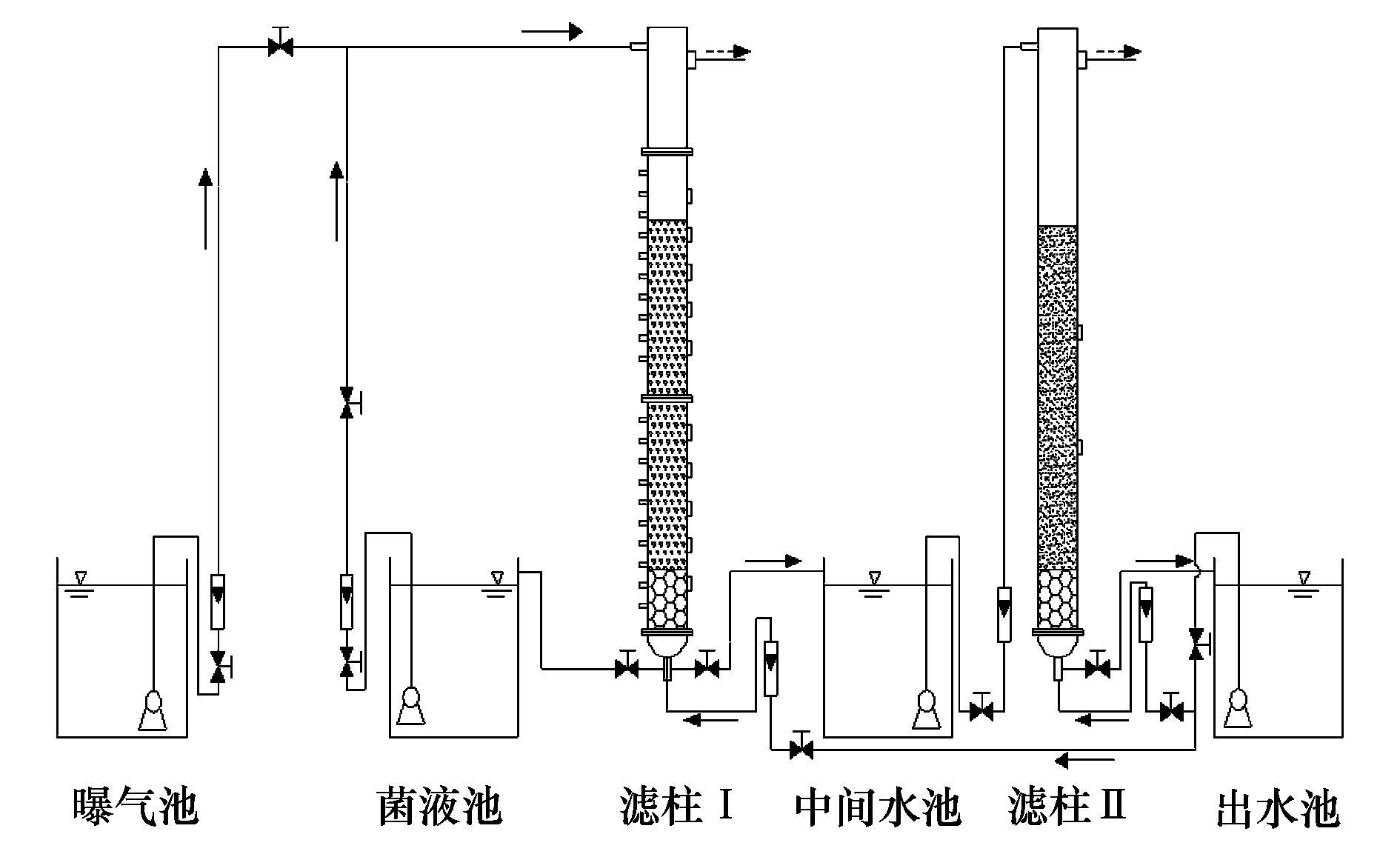

圖 1 試驗裝置示意
試驗用水為靜置24 h以上的自來水配制的FeSO4與MnSO4混合溶液，控制Fe2+、 Mn2+質量濃度分別為3.95~18.54 mg·L-1、 0.57~2.28mg·L-1，pH值為6.8~7.2; 濾柱Ⅰ采用跌水曝氣，控制[O2]為4~5 mg·L-1.
1.2 優勢菌種與菌懸液
從黑龍江省哈爾濱市紅旗農場地下水井周圍采集泥樣，經菌株分離初篩復篩與16S rDNA測序分析，確定對鐵錳降解率最高的優勢菌株歸屬于巨大芽孢桿菌 (Bacillus megaterium，GenBank登錄號為KP241857).該菌株在培養基中的菌落形態如圖 2所示.
圖 2 巨大芽孢桿菌的菌落形態
將Bacillus megaterium菌株接種于錐形瓶(盛有5mL PYCM改良培養基)中，17℃搖床活化12 h，轉速125 r·min-1，取活化后的菌液2 mL于200 mL PYCM改良培養基中，以同樣條件培養24h至對數生長末期，培養液離心(4 500 r·min-1，10 min)收集菌體，無菌生理鹽水洗滌3次，重懸于HEPES緩沖液(pH 7.0)，制備菌懸液，確定菌濃度(平板稀釋計數法)，進而配制試驗所需的4.0×109CFU·mL-1菌懸液.其中，PYCM改良培養基成分如下: 蛋白胨0.5 g，葡萄糖0.3 g，酵母浸膏0.2 g，MnSO4·H2O 0.2 g，K2HPO4 0.1 g，MgSO4·7H2O 0.2 g，NaNO3 0.2 g，CaCl2 0.1 g，(NH4)2CO3 0.1 g，檸檬酸鐵銨0.8 g，定容至1 000 mL，pH值6.8~7.2.
1.3 分析項目與測定方法
根據文獻，進出水Fe2+、 Mn2+、 菌濃度的測定分別采用鄰菲羅啉分光光度法、 高碘酸鉀氧化分光光度法、 平板法，Fe2+、 Mn2+質量濃度標準曲線方程分別為y=0.182 8x-0.007 5(R2=0.999 6)、 y=0.038 3x+0.004 4 (R2=0.999 1).
1.3.1 裝置啟動與穩定運行研究分析
裝置啟動初期，為評價生物菌除鐵錳作用，將高濃度4.0×109 CFU·mL-1鐵錳氧化菌液注入鐵錳吸附飽和的碳化稻殼濾柱Ⅰ中，浸泡1 d，控制濾速2 m·h-1，循環運行4 d，在7、 13、 19 d分別將濾速提高至3、 4、 5 m·h-1，反沖洗強度相應提高至4、 6、 8 L·(s·m2)-1，反沖洗周期2 d(3 min)，在無培養基、 低營養源的條件下，利用地下水自身營養，低濾速馴化培養富集功能菌群，根據出水鐵錳濃度，分析濾柱Ⅰ的快速啟動.第25 d，進出水暫停，濾柱Ⅰ被進水浸泡6 d，待第32 d以2 m·h-1濾速低速啟動，考察濾柱抗沖擊能力與穩定性.濾柱Ⅱ控制濾速5 m·h-1，反沖洗強度8 L·(s·m2)-1，反沖洗周期2 d(3 min)，考察濾柱Ⅱ進出水鐵錳質量濃度與細菌濃度.穩定運行階段后期，若濾層表面出現鐵泥板結、 輕微裂縫現象，反沖洗周期、 強度、 時間分別取24 h、 10 L·(s·m2)-1、 5 min.
1.3.2 Fe2+去除機制分析
待濾柱Ⅰ啟動成功后，基于接觸氧化法與生物法，對比分析不同濾速條件下濾柱Ⅰ每d各濾層沿程(自上而下20、 40、 60、 80、 100、 120、 140 cm)出水的總鐵、 Fe2+濃度及反應速率，考察除鐵機制.設定反沖洗強度、 時間、 周期分別為10 L·(s·m2)-1、 2 min、 2 d，進水總鐵濃度分別為2、 5、 10 mg·L-1，濾速分別為3m·h-1、 5m·h-1，濾速固定時，濾柱Ⅰ在每個進水總鐵濃度下運行7 d.
1.3.3 Mn2+去除機制分析
采用SEM表征濾柱成功啟動后30 cm深度處濾料表面與反沖洗泥樣的微生物及鐵錳氧化物附著情況.采用FTIR對原始碳化稻殼與成熟濾料進行分析，進一步確定濾料表面附著的片層狀或顆粒結構物質.采用XPS對反沖洗泥樣進行分析，明確濾料表面元素價態.采用Raman光譜分析不同運行時間條件下濾柱中30cm深度處的濾料，明確MnOx的物相組成.自濾柱成功啟動(15d)后對不同運行時間的濾料表面與反沖洗中的水鈉錳礦進行EPR分析，明確Mn2+去除機制.
2 結果與討論 2.1 培養與穩定階段的運行情況
向濾柱Ⅰ投加大量菌種后，循環往復供給優勢菌液，利于鐵錳優勢菌株接種于濾料表面且生長繁殖，接種后需對細菌進行低溫、 貧營養等自然選擇馴化，濾柱Ⅰ以2 m·h-1的濾速啟動運行，即是為了減小水流沖刷對馴化初期濾層間隙及濾料表面微生物菌群的影響，本試驗微生物馴化培養與裝置運行同步進行，因未研究馴化階段濾料上微生物數量隨時間增長變化關系，無法明確判斷濾料是否成熟，但可發現當進水水力負荷達到設計值(濾速控制在5 m·h-1)時，一定數量的優勢鐵錳氧化菌可見，且濾層除鐵錳能力增強，此時可認定馴化培養工作完成.
2.1.1 培養期濾柱Ⅰ、Ⅱ出水Fe2+、Mn2+去除效果
濾柱Ⅰ除鐵效果如圖 3(a)所示，前4 d出水Fe2+波動幅度大、 去除率低且出水不達標，這是由于接種菌株在濾料表面附著松散且處于環境適應階段，鐵菌催化氧化Fe2+能力有限; 第5~8 d，Fe2+去除率持續上升，即便第7 d濾速由2 m·h-1增至3 m·h-1，出水Fe2+波動幅度仍逐漸減小，這可能由于Fe2+除生物氧化去除外，DO充足(4~5 mg·L-1)時還依靠化學氧化所致.濾柱Ⅰ除錳效果如圖 3(b)所示，前6 d濾柱Ⅰ對Mn2+的去除率逐漸升高，由7%增至91%，但出水Mn2+濃度均高于0.1 mg·L-1; 第7d、 13 d濾速改變時，Mn2+去除率均驟降，7~14 d出水Mn2+濃度波動幅度較大，第15 d后出水Mn2+濃度均低于0.1mg·L-1，去除率均在90%以上，該效果較Fe2+出現的晚8 d，這與Fu等和Phatai等[10]的結論一致，這是由于Fe2+作為菌的基礎代謝底物，為菌的生長繁殖提供了大部分的能量，而Mn2+的去除需菌具備較高活性且達到一定數量后才得以體現.綜合出水Fe2+、 Mn2+去除效果，濾柱Ⅰ運行15 d濾膜趨于成熟.濾柱Ⅱ除Fe2+、 Mn2+效果如圖 4所示，出水Fe2+、 Mn2+濃度均遠低于0.1mg·L-1.

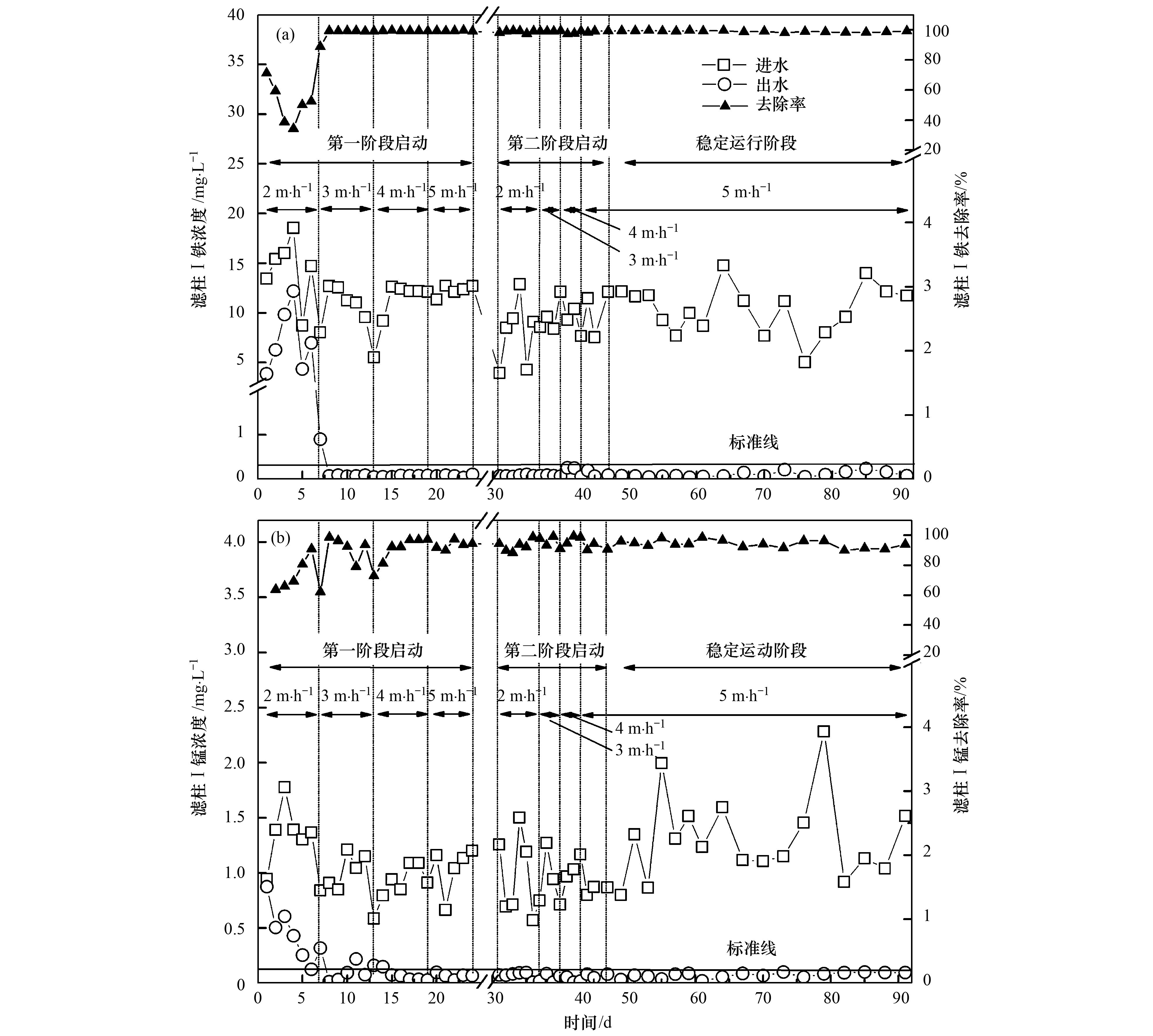

圖 3 濾柱Ⅰ 出水Fe2+、 Mn2+去除效果

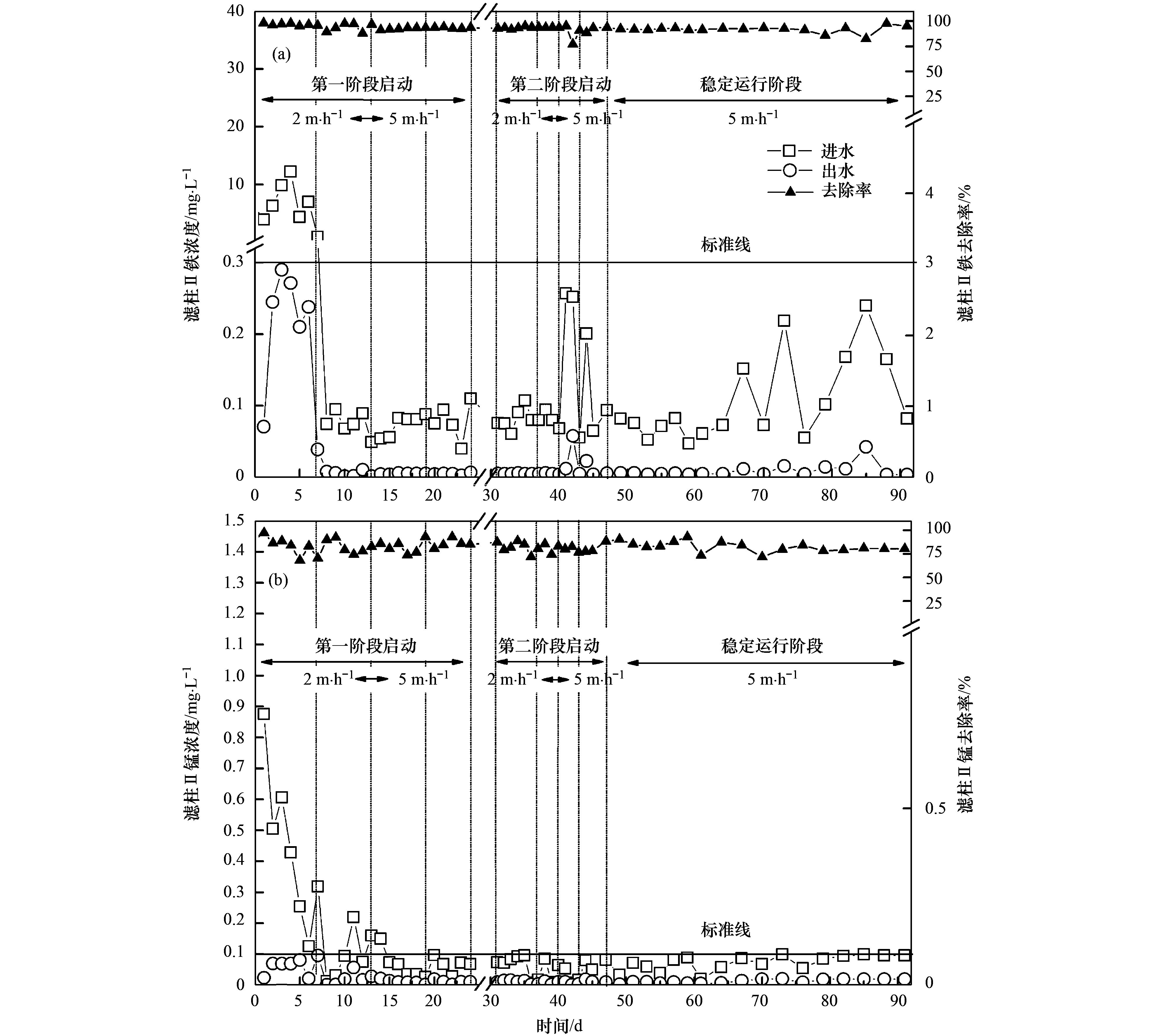

圖 4 濾柱Ⅱ 出水Fe2+、 Mn2+去除效果
濾柱Ⅰ兩次啟動運行15 d后，不斷提高濾速至5m·h-1，且停滯6 d再次低濾速啟動，出水Fe2+、 Mn2+濃度不受濾速改變、 停滯工況的影響，滿足《生活飲用水衛生標準》(GB 5749-2006)，且去除率均在90%以上，表明該試驗在低濾速條件下建立了穩定的鐵錳優勢菌種的微生態系統，系統抗負荷、 抗沖擊能力較強.
2.1.2 培養期濾柱Ⅱ出水細菌的去除情況
濾柱Ⅱ除鐵錳氧化菌效果如圖 5所示.

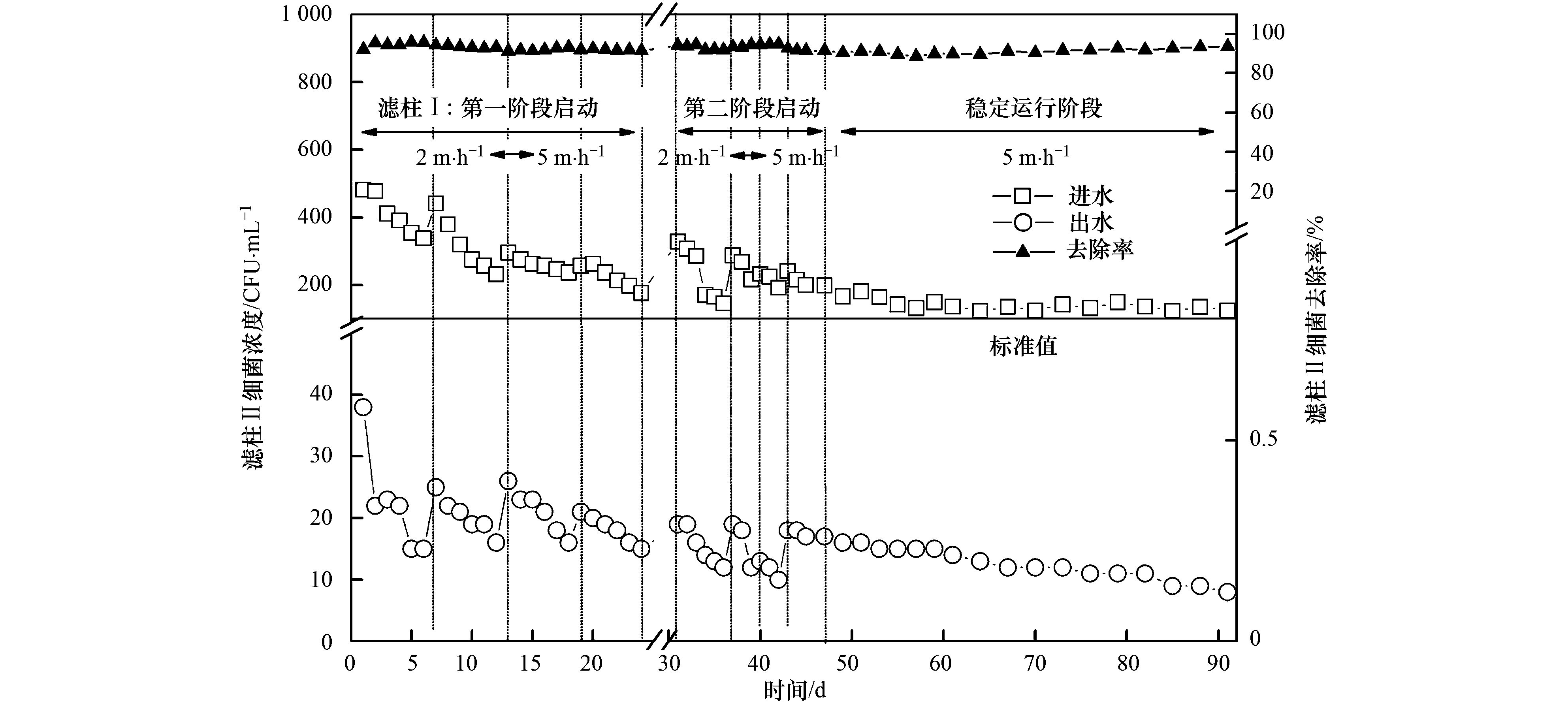

圖 5 濾柱Ⅱ 出水鐵錳氧化菌去除效果
由圖 5可知，培養初期濾柱Ⅰ內濾膜不成熟，濾料表面菌附著力差，致使濾柱Ⅱ進水細菌量高達482 CFU·mL-1; 隨著濾柱Ⅰ濾膜趨于成熟，進入濾柱Ⅱ的細菌量逐漸降低，但水力條件的提升使濾柱Ⅱ進水細菌量突增; 濾速由2 m·h-1增至3 m·h-1后，進水細菌量增加93 CFU·mL-1(338~441 CFU·mL-1); 濾速增至4 m·h-1后，進水細菌量增加64 CFU·mL-1(232~296 CFU·mL-1); 濾速增至5 m·h-1后，進水細菌量僅增加21 CFU·mL-1，表明濾柱Ⅰ內濾膜抗沖擊力強，已趨于成熟.培養期濾柱Ⅱ出水細菌量始終低于100 CFU·mL-1，均達飲用水標準，這可能由于載銀活性炭顆粒吸附菌、 抑菌或殺菌作用所致; 此外，水中銀離子濃度一直未超標，表明選用的載銀活性炭顆粒抗銀流失性能強、 安全可靠.
2.1.3 穩定階段濾柱Ⅰ、 Ⅱ出水Fe2+、 Mn2+與細菌的去除情況
進入穩定階段，鐵、 錳、 細菌濃度均達到國家標準，始終低于0.3 mg·L-1、 0.1 mg·L-1與100 CFU·mL-1.
2.2 生物濾層內鐵氧化去除機制
基于接觸氧化法與生物法，對比分析不同濾速時濾柱Ⅰ沿程出水的總鐵、 Fe2+濃度及反應速率，研究生物濾層除鐵機制，結果見圖 6、7.

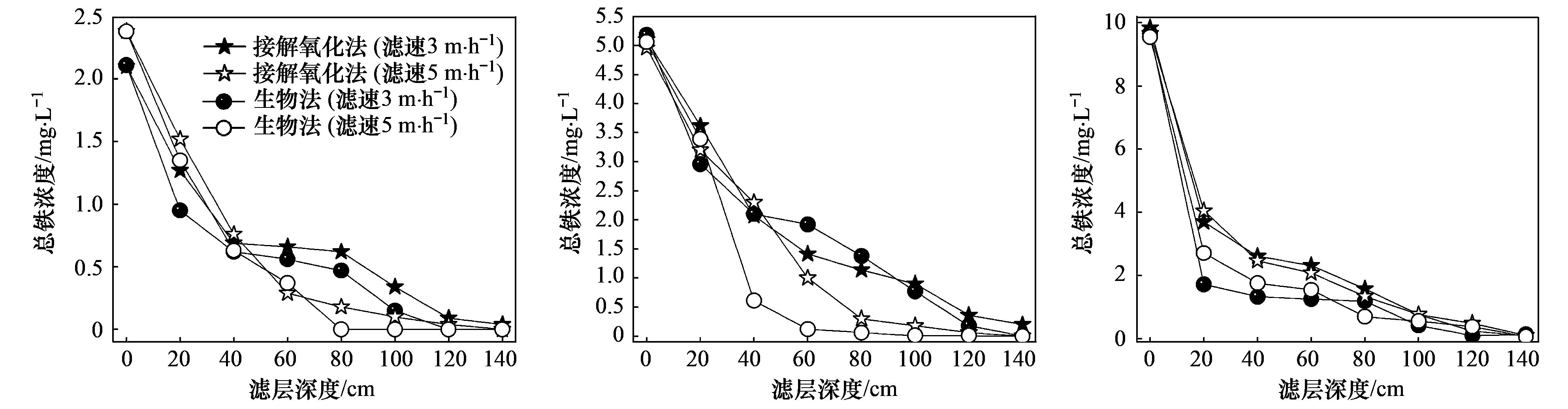

圖 6 不同濾速、 進水總鐵濃度條件下濾柱Ⅰ 中總鐵去除效果

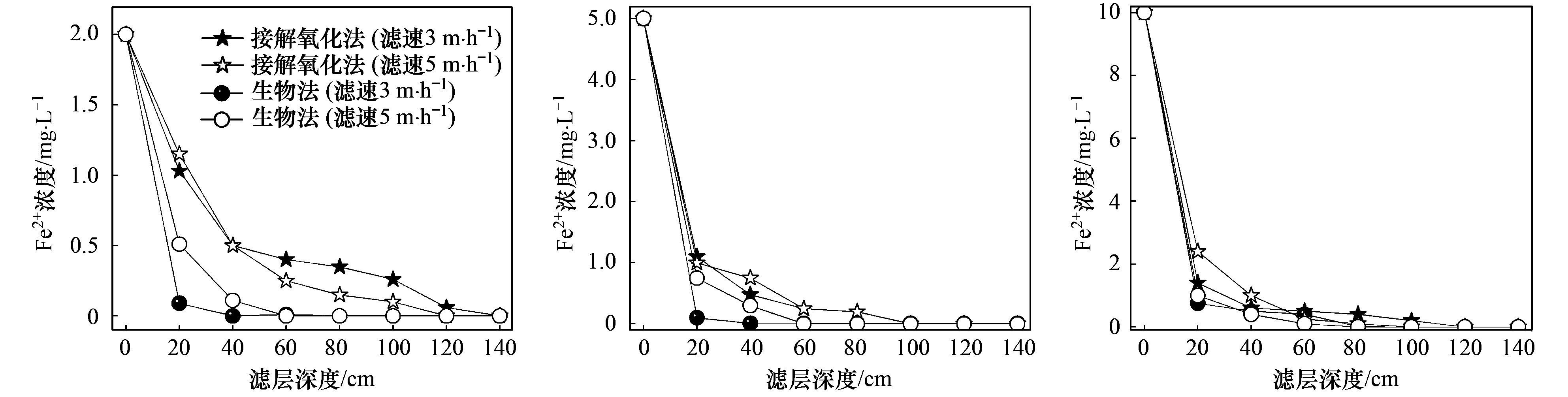

圖 7 不同濾速、 進水總鐵濃度條件下濾柱Ⅰ 中Fe2+去除效果
2.2.1 進水總鐵濃度對去除效果影響分析
針對濾柱Ⅰ相同濾速、 不同進水總鐵濃度的試驗結果，由圖 6可知，濾層深度120 cm范圍內，生物法出水總鐵濃度一般低于接觸氧化法，表明除鐵過程存在生物作用; 偶爾接觸氧化法除鐵效果更佳但差別不明顯，這可能受反沖洗等因素影響或某處濾層鐵氧化菌少所致.由圖 7可知，生物法與接觸氧化法對應的出水除Fe2+效果差別不大，但生物法的除鐵速率均高于接觸氧化法，20 cm處的濾層對Fe2+的生物氧化率超過75%，而對Fe2+的接觸氧化率僅為20%~50%，這可能由于濾柱上部富氧，鐵氧化菌在有氧條件下可利用Fe2+作為電子供體為自身提供能量，強力促進Fe2+氧化.
2.2.2 不同濾速對濾柱Ⅰ中鐵去除效果影響分析
針對濾柱Ⅰ不同濾速、 進水總鐵濃度的試驗結果，生物法除總鐵、 Fe2+能力均高于接觸氧化法，受濾速的影響較大，且進水總鐵濃度越低，濾速影響越顯著.由圖 6可知，接觸氧化法對于總鐵的去除效果相差不大，而在生物法中，濾層上部20 cm范圍內低濾速對應的濾柱沿程出水總鐵濃度略低，濾層中部(40~100 cm)高濾速對應的濾柱沿程出水總鐵濃度略低，除總鐵能力差別明顯.由圖 7可知，濾層上部40 cm范圍內，不同濾速時接觸氧化法除Fe2+效果差別不大，生物法除Fe2+效果隨著濾速增加略有下降; 對于相同濾層深度，高濾速出水Fe2+濃度較低濾速的高，表明提高濾速后生物法需更大的濾層深度氧化Fe2+.當進水總鐵濃度大于5 mg·L-1時，濾層深度大于60 cm后，兩種方法出水Fe2+濃度幾乎不受濾速影響且均至去除極限，表明Fe2+去除主要集中于濾層上部60 cm范圍內.
綜上，除鐵機制主要是物化作用，輔以生物作用，鐵氧化菌促進了Fe2+的氧化速率，增強了微生物對濾層截留鐵氧化物的能力; 濾速是影響生物除Fe2+能力的關鍵因素，該結論與文獻研究結果一致.
2.3 生物濾層內錳氧化去除機制 2.3.1 濾柱啟動后培養初期成熟濾料表征
(1) 微生物形態分析
裝置運行第16 d時，濾柱Ⅰ、 濾柱Ⅱ成熟濾料表面與反沖洗水中泥樣的微生物形態如圖 8所示.

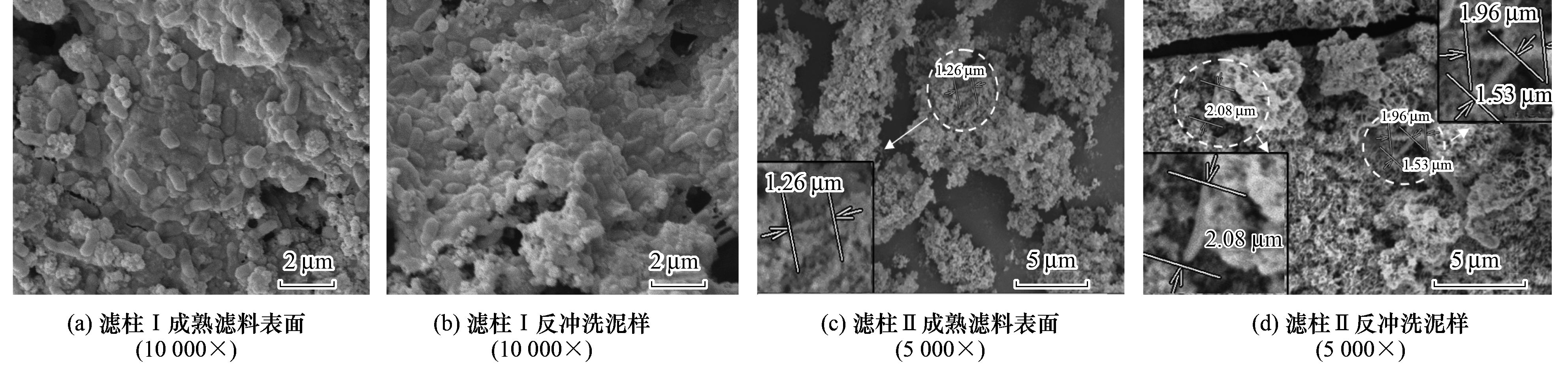

圖 8 濾柱Ⅰ、 濾柱Ⅱ 濾料與反沖洗泥樣的微生物SEM圖
圖 8(a)與圖 8(b)中均存在大量的細菌與片層狀或顆粒結構，其在反沖洗水中的量較大，該微生物可能主要為接入的原始Bacillus megaterium菌群，其依靠進水中鐵、 錳等地下水自身營養，經適應期對數生長期培養后占據生態位的主體，后續應采取分子生物學手段進一步確認細菌的種類; 片層狀或顆粒結構可能為Bacillus megaterium菌的代謝產物及截留吸附物.由圖 8(c) 與圖 8(d)可知，濾柱Ⅱ成熟濾料表面與反沖洗水Bacillus megaterium菌的數量較少，這表明濾柱Ⅰ濾料表面形成的生物除鐵錳活性濾膜成熟且穩定.
(2) 濾料表面物質分析

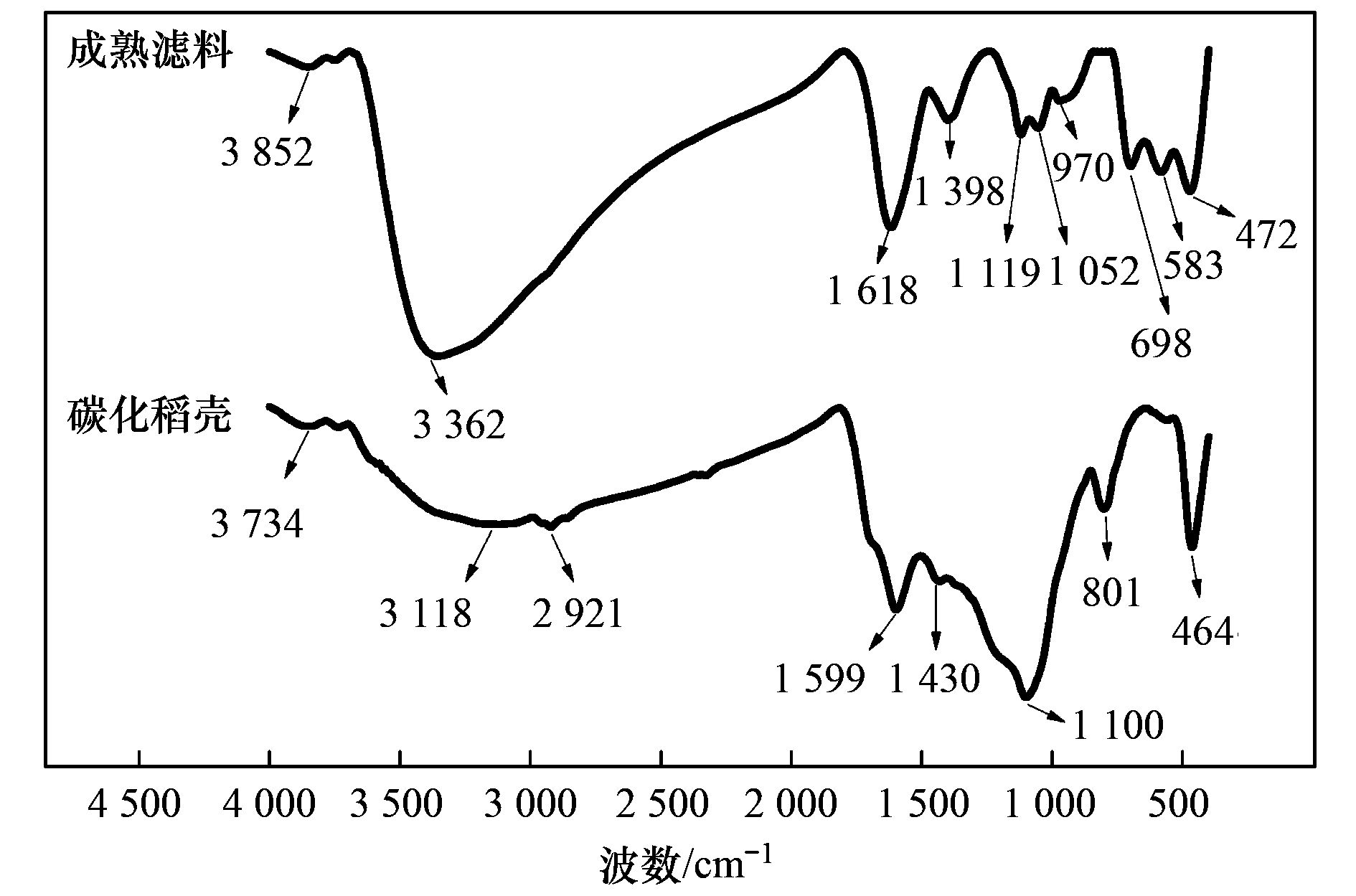

為進一步確定濾料表面附著的片層狀或顆粒結構物質，采用FTIR對成熟濾料進行分析.原始碳化稻殼與濾層成熟濾料的FTIR如圖 9所示.從中可知，3 362 cm-1處吸收峰表明了OH-存在，1 618 cm-1與1 398 cm-1處吸收峰表明了有機物的存在，因進水(配水)中幾乎不存在有機物，故此處的有機物即代表微生物; 698 cm-1處吸收峰表明了Si—C的存在，這是由于碳化稻殼本身成分所致; 970 cm-1處出現了α-FeOOH 的特征吸收峰; 583 cm-1處出現了 Mn—O的特征吸收峰. 由此可見，成熟濾料存在大量的微生物與鐵、 錳氧化物.
圖 9 碳化稻殼與成熟濾料的FTIR圖譜
(3) 濾料表面元素價態分析
為進一步研究生物除鐵除錳過程中鐵、 錳的去除機制以及非液相產物上鐵、 錳的價態組成，本試驗采用XPS對反沖洗泥樣進行分析，結果見圖 10.

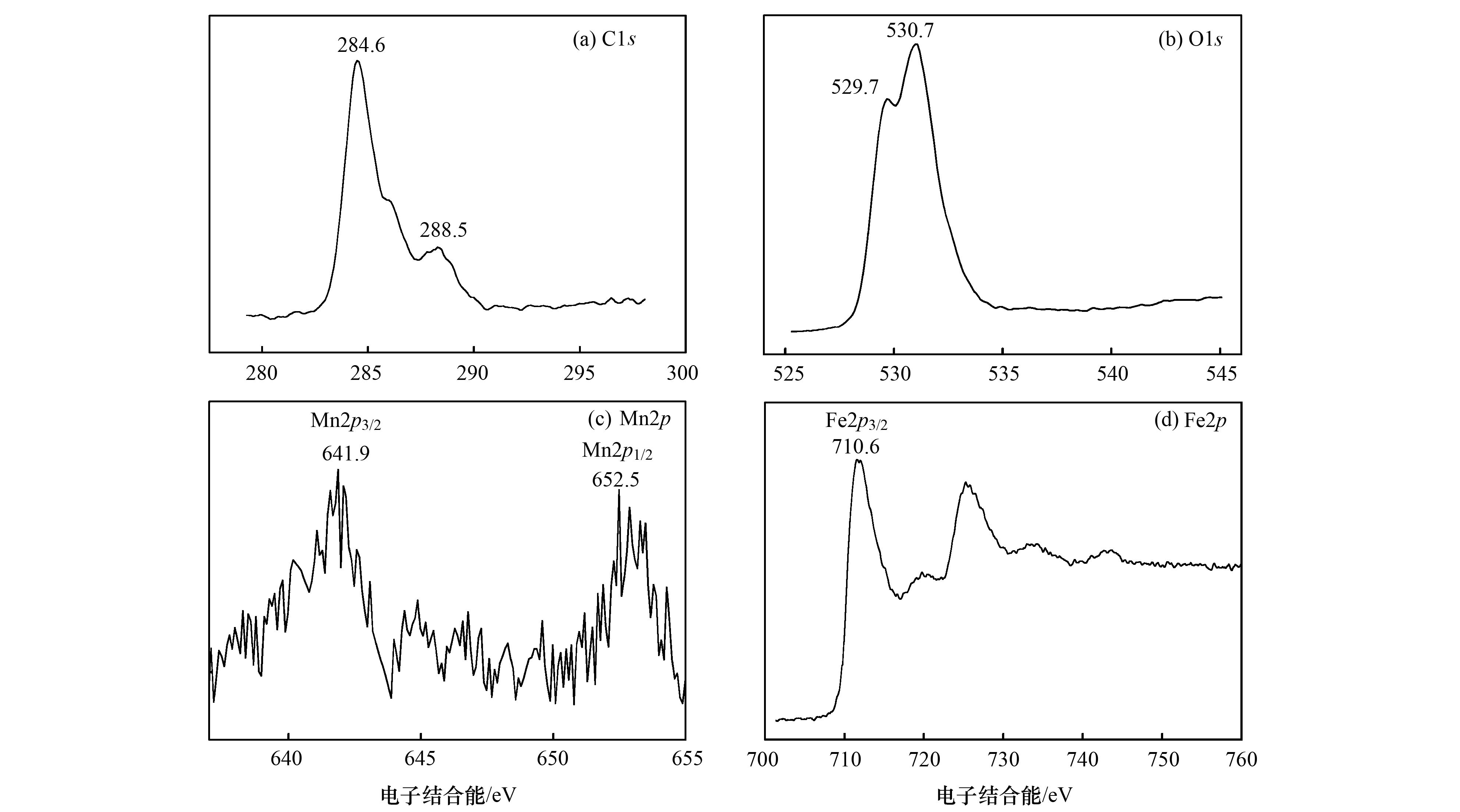

圖 10 反沖洗泥樣的XPS分析圖譜
圖 10分別為C1s、 O1s、 Mn2p、 Fe2p的XPS光譜圖，通過找到峰值處所對應的橫坐標結合能(binding energy)來判定是否存在某種元素及該元素的存在形式.從圖 10(a)可知，C1s的出峰位置在284.6 eV及288.5 eV處，分別表明樣品中存在C—C、 C—H鍵與酯類官能團，因酯類化合物為微生物生長所需且為微生物氧化產物的重要組成部分，故表明樣品中存在微生物.從圖 10(b)可知，O1s的出峰位置在529.7 eV及530.7 eV處，分別表明樣品中存在晶格氧O2-、 醇羥基OH-，O2-的出現通常為氧與金屬元素的結合，進而證明了鐵錳氧化物的存在，后者則表明樣品表面存在OH-吸附情況.從圖 10(c)可知，Mn2p3/2峰值出現在641.9 eV.錳在反應器中一般以多種價態形式存在，通常用MnOx來表示錳的化學結構: 當x為1、 2時，錳的化合價分別為+2、+4，對應峰值在640.6eV、 642.2eV處; 錳還可以+3價存在，如MnOOH，出峰位置為641.5eV.因本研究的Mn2p3/2結合能為641.9eV在641.5 eV與642.2 eV之間，故認為MnOx中Mn的平均價態在+3與+4之間.從圖 10(d)可知，Fe2p3/2的出峰位置在711.6 eV處，該處是鐵羥基氧化物的特征峰，該氧化物一般存在于針鐵礦或水鐵礦中; Søgaard等研究表明針鐵礦或水鐵礦峰值分別為711.9 eV與711.6 eV，可確定樣品表面存在的羥基氧化物是無定型的水鐵礦，這與Katsoyiannis等的生物除鐵研究結果一致.
(4) MnOx物相分析
經歷不同運行時間的濾料的Raman光譜分析見圖 11.從中可知，濾料成熟初期，Raman光譜主要有 3個峰，Raman 位移分別為503、 576和669 cm-1，表明錳氧化物為水鈉錳礦(birnessite)型，運行時間越長，水鈉錳礦峰值強度減弱，此時水鈉錳礦的結晶度很低或呈無定形相.

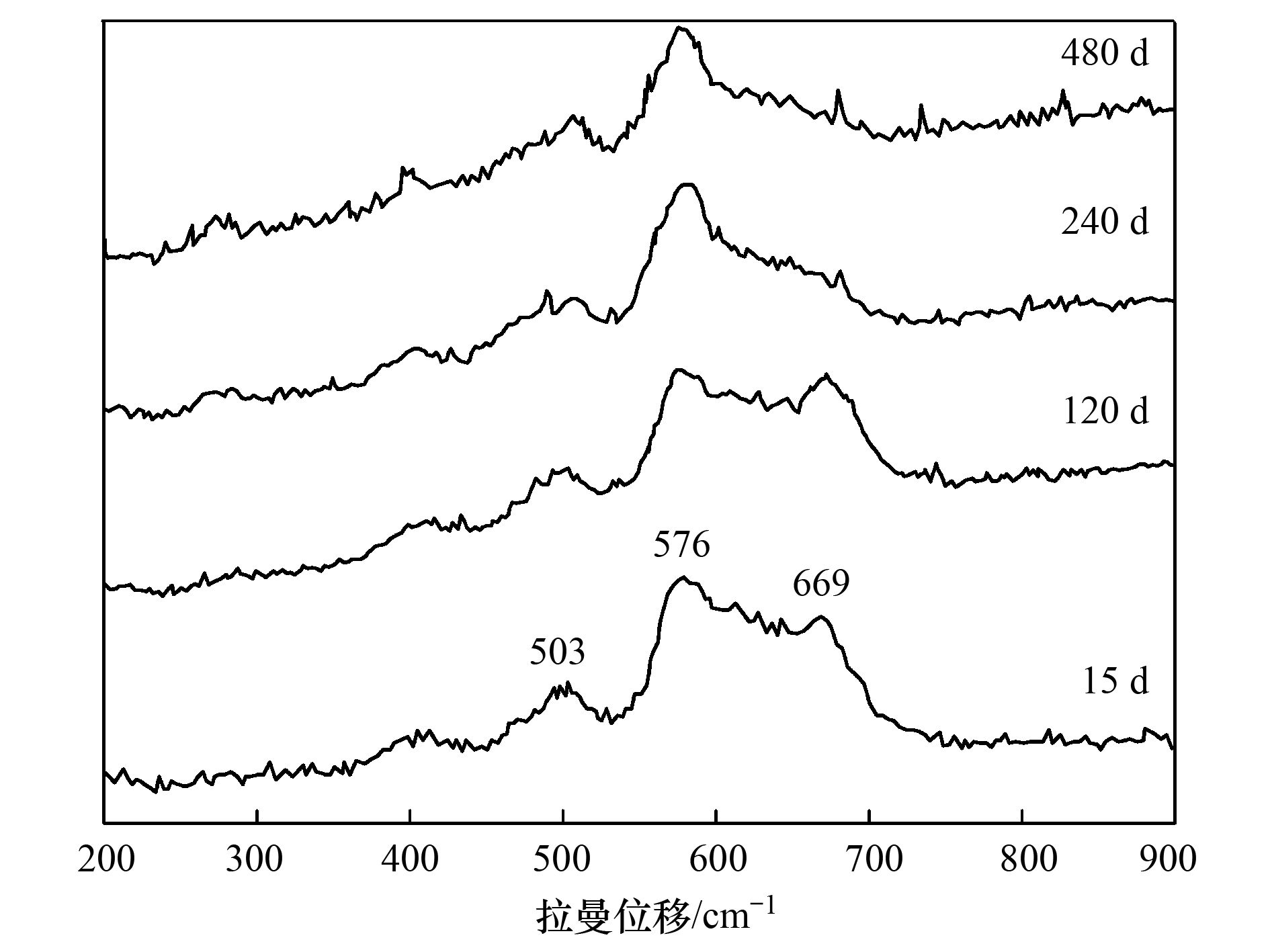

圖 11 不同運行時間的濾料表面錳氧化物的Raman光譜
2.3.2 濾柱除錳機制分析
Kim 等[23]采用EPR光譜區分17℃ 溫度下水鈉錳礦生物或無機(非生物)作用形成機制: 當光譜波長ΔH為(600~1 200)×10-4 T(高斯)時，除錳機制主要是生物作用，ΔH大于1 200×10-4 T時，主要依靠非生物作用除錳.
自濾柱成功啟動(15 d)后對不同運行時間的濾料表面與反沖洗水泥樣中的水鈉錳礦進行EPR光譜分析，結果見圖 12.
圖 12 不同運行時間時濾料表面與反沖洗泥樣中水鈉錳礦EPR光譜波長ΔH
由圖 12可知，隨著運行時間的延長，濾料表面水鈉錳礦的ΔH值也隨之增加，250 d內，ΔH值增加快速，當400 d后，ΔH從(600~1 200)×10-4 T范圍變化升至1 200×10-4 T以上，表明400 d后除錳機制從生物作用轉變為物化作用，物化作用主要為反應速度極快的自催化氧化.反沖洗水中水鈉錳礦的ΔH值圍繞600×10-4 T上下波動，表明生物除錳存在于整個過濾過程，此處的水鈉錳礦主要是生物作用形成，來自濾料生物膜表面，易被水沖刷.試驗過程中濾柱膨脹幅度低，表明物化形成的水鈉錳礦緊固濾料表面，極少被沖刷.
檢驗生物作用與物理化學作用形成水鈉錳礦的結構差異，不同運行時間濾料表面水鈉錳礦的SEM分析見圖 13.

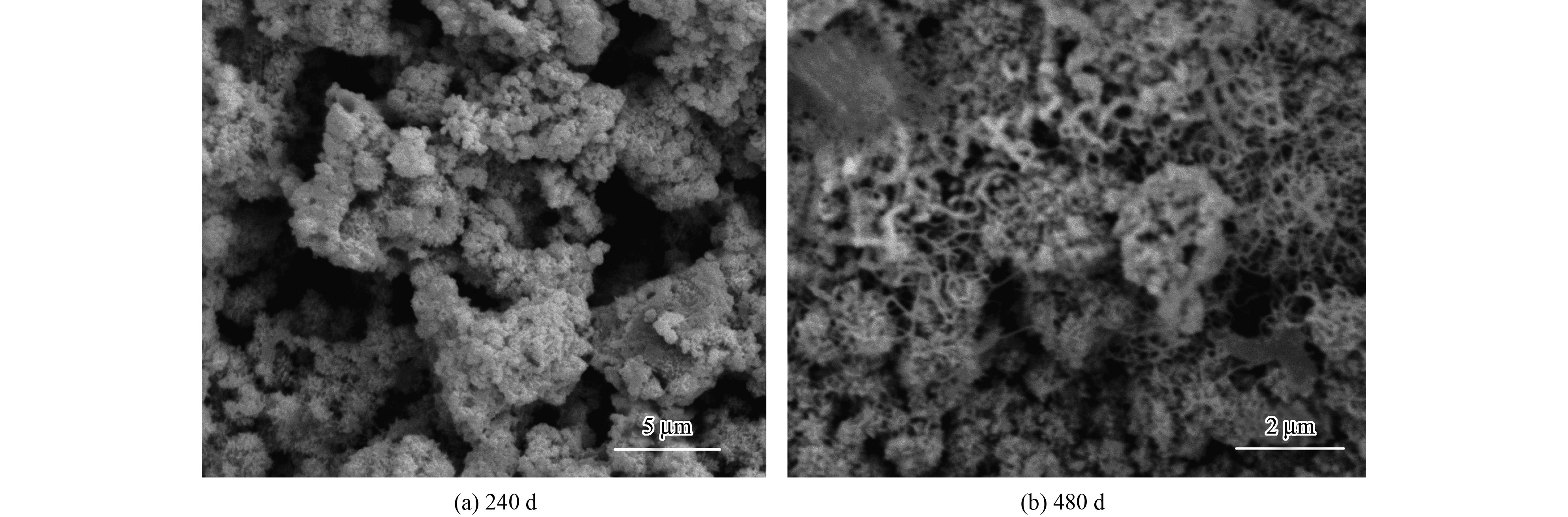

圖 13 不同運行時間濾料表面水鈉錳礦的SEM 圖
由圖 13可知，生物作用形成的水鈉錳礦呈蓬松的板結構; 物理化學作用形成的水鈉錳礦呈珊瑚或海綿狀結構，Post指出水鈉錳礦由八面體MnO6層堆疊而成，層間充滿陽離子和水，該結構特征易參與氧化、 陽離子交換反應，這表明水鈉錳礦自催化氧化能力強.SEM也證實，水鈉錳礦是結晶或無定形的.
