我國重點發展煤化工的地區，多為水資源匱乏及生態脆弱地區，無法滿足煤化工發展所必需的水資源需求，同時排放的廢水十分難處理，對環境污染嚴重，如何解決上述問題成為影響煤化工發展的關鍵因素。包頭煤化工項目是世界第一個煤制烯烴項目，博天環境集團股份有限公司根據多年的水處理經驗，針對該廢水的特點，率先提出了行之有效的煤化工廢水解決方案。

1 廢水的來源及特性

包頭煤化工項目是以德士古爐工藝為主的煤制烯烴項目，廢水處理站接納的廢水主要以煤氣化階段產生的氣化廢水和甲醇制烯烴階段產生的氣提凈化廢水為主，占整個廢水量的70% 以上，同時還包括煤氣制甲醇、甲醇制烯烴、烯烴分離、聚乙烯回收、回用水、火炬等裝置的生產廢水及全廠地面沖洗水、污染雨水和生活污水等。

氣化廢水主要是煤氣化爐在制造煤氣的過程中所產生的廢水，包括氣化爐排出的氣化黑水和洗滌塔的循環排水，經沉淀后排入廢水處理站，其特點是: 高COD、高氨氮、高硬度，COD 組成主要為甲酸、少量的氰化物和苯酚。

煤氣凈化廢水主要為烯烴凈化所產生的廢水，包括急冷塔和水洗塔的排水，經沉淀和氣提回收甲醇后的排水，其特點是高COD，含有少量油，COD 組成主要為甲醇和二甲醚。

2 工程設計

2. 1 設計進、出水水質

設計水量為400 m3 /h，運行水量為400 ～ 500m3 /h，2011 年實際運行的綜合進水水質見表1。出水水質需達到《污水再生利用工程設計規范》(GB50335—2002)規定的再生水用作冷卻水的水質指標: pH 值為6．5 ～ 9，COD≤60 mg /L，BOD5≤10 mg /L，NH3-N≤10 mg /L，合格出水提升至回用水裝置，進一步回收利用。

表1 綜合進水水質

Tab．1 Influent quality

 2. 2 工藝流程、主要構筑物及設計參數

工藝流程見圖1。主要構筑物及工藝參數如表2 所示。

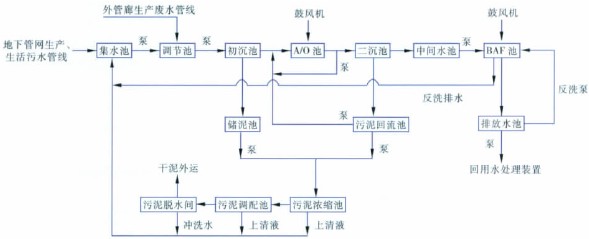

 圖1 廢水處理工藝流程

Fig．1 Flow chart of wastewater treatment process

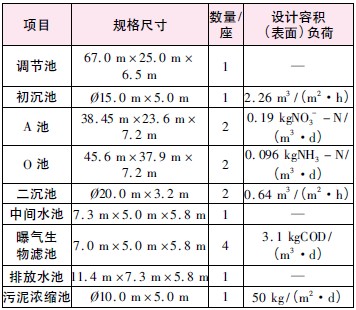

表2 主要構筑物及工藝參數

Tab．2 Main structures and process parameters

 來自地下管網的生活污水 先經過機械回轉式格柵攔污后進入集水池，由污水提升泵送至調節池; 帶壓生產廢水直接進入調節池。調節池內設pH 在線儀表，根據需要向調節池內投加堿液，池內同時設水下推進器混合調節廢水，廢水由調節池提升泵送至初沉池。采用輻流式初沉池，出水經由配水井向兩系列A/O 系統平均配水。

在A/O 系統的進水渠道上投加營養鹽和甲醇，廢水與從O 池回流的硝化液及從二沉池回流的污泥混合進入A 池，A 池中間設隔墻，呈環形廊道，在水下推進器作用下，混合液在A 池內呈環狀流動，保證污泥不沉積，完成反硝化反應，A 池出水進入O池，O 池為長方形，每個O 池共分三個廊道，廢水依次流經三個廊道完成好氧脫碳及硝化反應，O 池出水經廊道進入硝化液回流池，池內設硝化液回流泵，回流硝化液經管道送至污泥配水井，并與回流的污泥混合向兩個A 池平均配水，其他硝化液從硝化液回流池溢流進入兩座二沉池。采用輻流式二沉池，內設刮泥機，二沉池出水進入中間水池，池內設生物濾池進水泵向曝氣生物濾池供水。曝氣生物濾池共分兩組，每組兩格。曝氣生物濾池出水進入排放水池，由池內回用水泵送入回用水裝置。

初沉池污泥自流入儲泥池，由污泥泵送至污泥濃縮池，二沉池污泥排入污泥回流池，由污泥回流泵將回流污泥送至配水井與回流的硝化液混合向A池配水，污泥回流管道上設流量計。污泥回流池內同時設剩余污泥泵，將剩余污泥送至污泥濃縮池，濃縮池排出的污泥重力流入污泥調配池，池內設混合攪拌器。調配池內污泥由污泥輸送泵送至臥螺離心脫水機，脫水后進入污泥斗，由汽車外運。

3 工程運行分析

3. 1 調試

本項目重點在于A/O 調試，為了較快地培養出活性污泥，采用接種污泥法，即向生物反應池內投加接種污泥。接種污泥一次投加量為150 t(含水率為80%)，加水調節，使生化池污泥濃度達到1 000 mg /L，在20 ℃左右進行悶曝。然后逐步少量進水、排水，反復悶曝以恢復污泥活性，直至污泥沉降比＞10%。

接著進行漸增的間歇進水和間歇悶曝，使污泥沉降比＞ 20%，并逐步提高廢水BOD5負荷，直至達到設計負荷［0．08 kgBOD5 /(kgMLSS·d)］。污泥濃度達到設計要求的濃度(4 000 mg /L)以后進行生物脫氮系統的調試，雖然廢水B /C 比值較高、氨氮濃度較高(200 mg /L)，可生化性較好，但需要投加磷酸鹽及甲醇以保證生化系統、硝化及反硝化過程順利進行，使整個生化系統保持穩定運行，從而達到良好的處理效果。

3. 2 運行效果

本系統24 h 連續運行，正常運行時對主要水質參數(COD、氨氮)的監測平均值及去除效果分別如圖2、3 所示。

 圖2 A/O+BAF工藝對COD 的去除效果

Fig．2 Removal of COD by A/O+BAF process

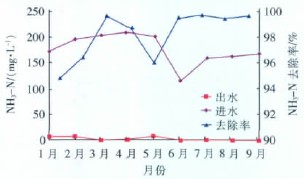

 圖3 A/O+BAF工藝對NH3-N 的去除效果

Fig．3 Removal of NH3-N by A/O+BAF process

綜合廢水的COD 值受煤氣化和凈化廢水水質影響，波動范圍較大，實際運行時COD 值為800 ～1 800 mg /L，水量和水質均大于設計值，但工藝去除效果穩定，BAF 出水COD ＜ 60 mg /L，COD 去除率＞92%。綜合廢水的NH3-N 主要來自煤氣化廢水，濃度為150 ～ 250 mg /L，A/O工藝對NH3-N 有很好的去除效果，出水NH3-N ＜ 10 mg /L，NH3-N 去除率＞ 95%，均達到設計要求。

另外，在實際運行過程中，監測到氣化廢水中鈣、鎂離子含量很高，其中鈣離子的平均濃度約為500 mg /L，鎂離子的平均濃度約為40 mg /L。氣化廢水平均總硬度約為1 500 mg /L(以CaCO3計)，導致設備容易結垢。

具體分析結垢的主要原因包括: ①煤原料中鈣的含量很高; ②德士古爐煤氣化工藝的灰熔點要求在1 500 ℃以下，劣質煤為了排熔渣的需要，往往需要添加石灰作為助熔劑，又人為地增加了熔渣和氣化廢水中鈣的含量。考慮硬度對膜片式曝氣器影響，在二期改造中采用防堵塞煤化工專用的旋流曝氣器。具體參見http://www.jianfeilema.cn更多相關技術文檔。

3. 3 運行費用

該工程運行費用主要包括電費、藥劑費、水費、人工費。工程電耗為3．59 kW·h /m3，按電價為0．4元/(kW·h )計，電費為1．44 元/m3 ; 噸水消耗PAM、32% 的NaOH、磷鹽分別為0．007 7、0．014、0．005 7 kg，各藥劑價格分別為20 000、700、5 500元/t，則藥劑費為0．20 元/m3 ; 噸水水耗為0．083m3，生產水價按0．8 元/m3 計，則水費為0．07 元/m3 ; 定員6 人，工資按平均為4 000 元/(月·人)計算，則人工費為0．08 元/m3 ; 運行費用合計1．79 元/m3。

4 結論

針對采用德士古爐工藝的煤制烯烴項目廢水特點，采用A/O + BAF 生化工藝，系統運行穩定，處理成本低，出水水質達到《污水再生利用工程設計規范》(GB 50335-2002) 規定的再生水用作冷卻水水質標準。另外，根據煤質及工藝特點，廢水硬度較高，生化池曝氣器建議選用防堵塞旋流曝氣器。
