一體化氧化溝按泥水分離器與主溝的組合方式及設置位置不同可分為三大類：一類是溝內式固液分離器型一體化氧化溝；一類是邊墻式固液分離器型一體化氧化溝；一類是中心島式固液分離器型一體化氧化溝。每一類型一體化氧化溝又具有多種不同的固液分離器構造形式。

1溝內式固液分離器型一體化氧化溝

這一類型的一體化氧化溝將固液分離器設置于氧化溝主溝內，其主要優點是較為節省占地，但由于主溝水流要從固液分離器的底部組件通過，流態復雜，不利于固液分離與污泥回流；同時水頭損失增大，對曝氣設備的混合推動能力有較高要求。

1 BMTS式，如圖1所示，主溝隔墻偏向未設置有固液分離器的一側。固液分離器橫跨整個溝寬，底部為一排組件，混合液的人流與污泥的回流均通過組件進行。

2 BOAT式，如圖2所示，船式分離器置于氧化溝中，混合液從其尾部進入，沉淀污泥通過泥斗底部的短管回流到主溝中，上清液則經船式分離器頭部的溢流堰排出。

3 C型溝內式，如圖3所示，澄清區所處溝斷面有一橫向傾斜隔板，隔板上部為分隔的澄清區，下部為溝內混合液循環流動通道�；旌弦合冉涍^輸入控制閘門進入澄清區前部，澄清區后部設集水槽收集出水，沉淀污泥由行車式刮泥機刮入回流孔返回溝流中。

4 D型溝內式，如圖4所示，澄清區占據整個溝斷面，在澄清區下設一V型穿越管曝氣器。澄清區也可設在溝外(穿越管進出口之間仍然隔斷)。澄清區無論是設在溝內還是溝外，都依靠穿越管曝氣器在澄清區和曝氣區之間產生水頭差，這一水頭差使行車式虹吸器形成虹吸，將污泥回流至主溝。

5 管式，如圖5所示，澄清區橫跨氧化溝一側，混合液沿管式沉淀器進入澄清池，上清液經上部出水槽收集后排出，分離的污泥通過管式沉淀器向下流到澄清區底部回流到氧化溝中。

6 多斗式，如圖6所示，混合液從分離器前部經擋板消能布水進入澄清區，分離后的污泥經斗底回流孔進入氧化溝，上清液則在分離器后上部經穿孔管或三角堰排出。

2邊墻式固液分離器型一體化氧化溝

這一類型的一體化氧化溝將固液分離器設置在氧化溝的邊墻上或外側。由于減少了水頭損失和主溝紊動對分離器的影響，其水力條件和水流流態都比溝內式固液分離器型～體化氧化溝優越，使得氧化溝整體效率更高。概括起來，這一類型有以下幾種不同形式：

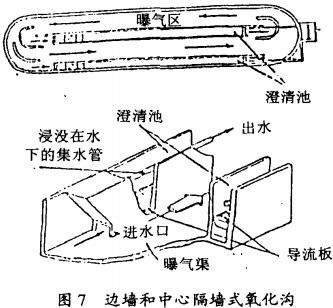

1 邊墻和中心隔墻式，如圖7所示，分離器設置在氧化溝溝段的兩側且貫穿整個池深。循環混合液從澄清區間流過，部分混合液進入澄清區底部的人流孔，再向上通過傾斜導流板，澄清水用淹沒式穿孔管排出，沉淀污泥則沿導流板下滑，由混合液挾帶流走。

2 豎向循環式，如圖8所示，由一矩形曝氣池、水平隔板和設置在氧化溝兩側的固液分離器組成。混合液在由水平隔板分成的上下二層間循環流動，從分離器底部的長孔中進入分離器，發離的汛泥通過回流返回氧化溝，出水由分離器上部排出。

3 側渠式，如圖9所示，分離器為氧化溝的側渠，氧化溝中混合液經明渠進入分離器，由擋板進行消能和導流，使固液分離能更好地進行。澄清水經側渠外側的集水槽排出，污泥則在刮泥機的輔助作用下經暗渠回流至氧化溝。

4 斜板式，如圖l0所示，實際上是斜板沉淀池的變型�；旌弦旱娜肆骷拔勰嗷亓骶�在分離器底部的斜板間進行，澄清水經穿孔管或三角堰排出。

3中心島式固液分離器型一體化氧化溝

中心島式固液分離器一體化氧化溝，如圖11所示，是將固液分離器設置在氧化溝的中心島處。由于消除了分離器對主溝中流態的影響，減少了水頭損失，故節省了曝氣設備的能量；另外中心島式固液分離器充分利用了氧化溝中心島部分的空間，故減少了占地。
