公布日：2024.03.15
申請日：2023.12.27
分類號：B01J47/022(2017.01)I;B01J47/10(2017.01)I;B01J49/70(2017.01)I;C02F1/42(2023.01)I;C02F101/14(2006.01)N
摘要

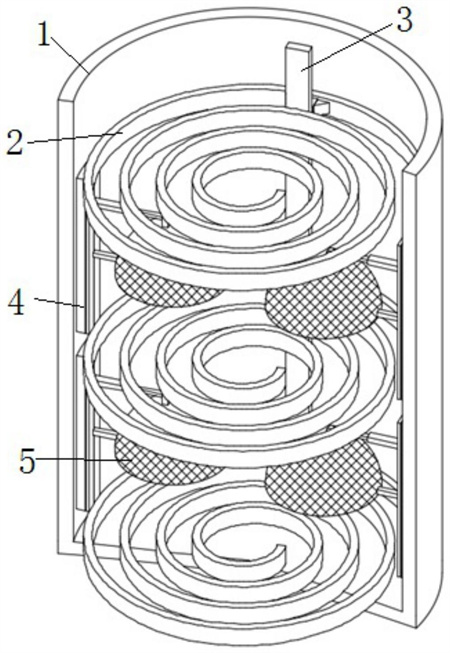

本發明涉及一種用于污水除氟的樹脂吸附裝置，包括吸附柱以及吸附柱內部的橫向擾動機構和縱向擾動機構，吸附柱內裝填除氟樹脂；橫向擾動機構包括由上至下設置的若干個螺旋形的轉動導軌和一個攪拌桿，轉動導軌水平設置，攪拌桿豎直貫穿若干個轉動導軌，并能夠沿著轉動導軌移動，從而橫向松動吸附柱內的樹脂床層；縱向擾動機構包括若干個縱導軌組，縱導軌組包括兩個豎直設置的縱導軌，兩個縱導軌的高度和長度都相同，兩個縱導軌以吸附柱的圓心為中心，對稱設置在吸附柱的內壁上，每個縱導軌上滑動連接一個可開合轉動的移動板，用于上下松動吸附柱內的樹脂床層。
權利要求書
1.一種用于污水除氟的樹脂吸附裝置，其特征在于，包括吸附柱以及吸附柱內部的橫向擾動機構和縱向擾動機構，吸附柱內裝填除氟樹脂；橫向擾動機構包括由上至下設置的若干個螺旋形的轉動導軌和一個攪拌桿，轉動導軌水平設置，攪拌桿豎直貫穿若干個轉動導軌，并能夠沿著轉動導軌移動，從而橫向松動吸附柱內的樹脂床層；縱向擾動機構包括若干個縱導軌組，縱導軌組包括兩個豎直設置的縱導軌，兩個縱導軌的高度和長度都相同，兩個縱導軌以吸附柱的圓心為中心，對稱設置在吸附柱的內壁上，每個縱導軌上滑動連接一個可開合轉動的移動板，用于上下松動吸附柱內的樹脂床層。
2.根據權利要求1所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述吸附柱為中空的圓柱體，其內部裝填樹脂，形成樹脂床層。
3.根據權利要求2所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述橫向擾動機構的若干個轉動導軌沿著樹脂床層的高度方向均勻設置，樹脂床層的上方單獨設置一個轉動導軌，樹脂床層的底部單獨設置一個轉動導軌；轉動導軌以吸附柱的圓心為自身的圓心，以相等的間隔繞設若干圈，直至到達并固定連接吸附柱的內壁，使得轉轉動導軌呈螺旋形；攪拌桿通過牽引裝置滑動連接轉動導軌，攪拌桿始終保持豎直狀態。
4.根據權利要求3所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述攪拌桿在水平方向上具有弧度，使得攪拌桿能夠與具有弧度的轉動導軌和吸附柱內壁相適配。
5.根據權利要求3所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述牽引裝置連接轉動導軌，沿著轉動導軌具有弧度；牽引裝置包括外殼和內部的機動機構，外殼的外側按順時針方向設有側面一、側面二、側面三和側面四，側面一套接在轉動導軌面對吸附柱圓心的側面，機動機構的滾輪的一部分處于側面一的外部，滾輪與轉動導軌的側面接觸，用于帶動牽引裝置和攪拌桿移動；側面三固定連接攪拌桿，側面一和側面二都設有至少一層楔形鏟，使得牽引裝置移動時，容易松動周圍的樹脂床層。
6.根據權利要求5所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述楔形鏟為具有一定硬度的橡膠片，既能松動牽引裝置前進方向上的樹脂層，又避免傷害樹脂顆粒；楔形鏟的高度不小于轉動導軌的高度，使得楔形鏟能清理排除牽引裝置前進軌道上的所有樹脂；楔形鏟的一側固定連接側面二或側面四，另一側接觸轉動導軌面對吸附柱圓心的側面，形成的接觸點作為切點，該切點對應的轉動導軌面上的切線與楔形鏟形成夾角；楔形鏟的上表面和下表面均封閉，避免樹脂進入楔形鏟與外殼之間。
7.根據權利要求2所述的用于污水除氟的樹脂吸附裝置，其特征在于，兩個上下相鄰的縱導軌組之間設置一個轉動導軌；所有縱導軌組的兩個對稱設置的縱導軌中，一側縱導軌都設在同一豎直線上，另一側縱導軌設在另一條豎直線上；這兩條豎直線在吸附柱的橫截面上對應的點與該橫截面的圓心的連線的夾角為180度，且與攪拌桿在該橫截面上對應的點與該橫截面的圓心的連線均呈90°夾角。
8.根據權利要求7所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述縱導軌凹陷設置在吸附柱內壁上，吸附柱內壁向外凸出，該凸出的空間內設置縱導軌，縱導軌的外表面面對吸附柱內部，該面上設有兩條對稱布置的硬質橡膠片，用于阻擋大量樹脂顆粒進入縱導軌；同一縱導軌的一對硬質橡膠片的遠離彼此的一側固定在縱導軌的外沿，靠近彼此的一側相互接觸彼此。
9.根據權利要求8所述的用于污水除氟的樹脂吸附裝置，其特征在于，所述縱導軌上滑動連接滑塊一和滑塊二，滑塊一通過連接桿連接移動板，滑塊二通過伸縮桿連接移動板，連接桿和伸縮桿從對應的一對硬質橡膠片的中間穿出，使得移動板沿著縱導軌移動；移動板鉸接連接桿，通過改變伸縮桿長度，拉動移動板，使移動板向上或向下轉動開合。
10.根據權利要求9所述的用于污水除氟的樹脂吸附裝置，其特征在于，同一縱導軌組的兩個移動板都處于水平狀態時，相互指向彼此、但不接觸，避免相互影響移動；移動板為半圓形，且具有向上凸出的弧度，移動板表面為網面。
發明內容
針對上述問題，本發明提高一種用于污水除氟的樹脂吸附裝置，包括吸附柱以及吸附柱內部的橫向擾動機構和縱向擾動機構，吸附柱內裝填除氟樹脂；
橫向擾動機構包括由上至下設置的若干個螺旋形的轉動導軌和一個攪拌桿，轉動導軌水平設置，攪拌桿豎直貫穿若干個轉動導軌，并能夠沿著轉動導軌移動，從而橫向松動吸附柱內的樹脂床層；
縱向擾動機構包括若干個縱導軌組，縱導軌組包括兩個豎直設置的縱導軌，兩個縱導軌的高度和長度都相同，兩個縱導軌以吸附柱的圓心為中心，對稱設置在吸附柱的內壁上，每個縱導軌上滑動連接一個可開合轉動的移動板，用于上下松動吸附柱內的樹脂床層。
可選的，所述吸附柱為中空的圓柱體，其內部裝填樹脂，形成樹脂床層。
可選的，所述橫向擾動機構的若干個轉動導軌沿著樹脂床層的高度方向均勻設置，樹脂床層的上方單獨設置一個轉動導軌，樹脂床層的底部單獨設置一個轉動導軌；
轉動導軌以吸附柱的圓心為自身的圓心，以相等的間隔繞設若干圈，直至到達并固定連接吸附柱的內壁，使得轉轉動導軌呈螺旋形；
攪拌桿通過牽引裝置滑動連接轉動導軌，攪拌桿始終保持豎直狀態。
進一步可選的，所述攪拌桿在水平方向上具有弧度，使得攪拌桿能夠與具有弧度的轉動導軌和吸附柱內壁相適配。
進一步可選的，所述牽引裝置連接轉動導軌，沿著轉動導軌具有弧度；牽引裝置包括外殼和內部的機動機構，外殼的外側按順時針方向設有側面一、側面二、側面三和側面四，側面一套接在轉動導軌面對吸附柱圓心的側面，機動機構的滾輪的一部分處于側面一的外部，滾輪與轉動導軌的側面接觸，用于帶動牽引裝置和攪拌桿移動；
側面三固定連接攪拌桿，側面二和側面四都設有至少一層楔形鏟，使得牽引裝置移動時，容易松動周圍的樹脂床層。
進一步可選的，所述楔形鏟為具有一定硬度的橡膠片，既能松動牽引裝置前進方向上的樹脂層，又避免傷害樹脂顆粒；楔形鏟的高度不小于轉動導軌的高度，使得楔形鏟能清理排除牽引裝置前進軌道上的所有樹脂；
楔形鏟的一側固定連接側面二或側面四，另一側接觸轉動導軌面對吸附柱圓心的側面，形成的接觸點作為切點，該切點對應的轉動導軌面上的切線與楔形鏟形成夾角；
楔形鏟的上表面和下表面均封閉，避免樹脂進入楔形鏟與外殼之間。
可選的，兩個上下相鄰的縱導軌組之間設置一個轉動導軌；所有縱導軌組的兩個對稱設置的縱導軌中，一側縱導軌都設在同一豎直線上，另一側縱導軌設在另一條豎直線上；這兩條豎直線在吸附柱的橫截面上對應的點與該橫截面的圓心的連線的夾角為180度，且與攪拌桿在該橫截面上對應的點與該橫截面的圓心的連線均呈90°夾角。
可選的，所述縱導軌凹陷設置在吸附柱內壁上，即吸附柱內壁向外凸出，該凸出的空間內設置縱導軌，縱導軌的外表面面對吸附柱內部，該面上設有兩條對稱布置的硬質橡膠片，用于阻擋大量樹脂顆粒進入縱導軌；
同一縱導軌的一對硬質橡膠片的遠離彼此的一側固定在縱導軌的外沿，靠近彼此的一側相互接觸彼此。
進一步可選的，所述縱導軌上滑動連接滑塊一和滑塊二，滑塊一通過連接桿連接移動板，滑塊二通過伸縮桿連接移動板，連接桿和伸縮桿從對應的一對硬質橡膠片的中間穿出，使得移動板沿著縱導軌移動；
移動板鉸接連接桿，通過改變伸縮桿長度，拉動移動板，使移動板向上或向下轉動開合。
進一步可選的，所述同一縱導軌組的兩個移動板都處于水平狀態時，相互指向彼此、但不接觸，避免相互影響移動；移動板為半圓形，且具有向上凸出的弧度，移動板表面為網面。
（發明人：張傳兵;李玉杰;徐亞萍;王強強;劉偉;郭全杰;張輝;朱海南;付志鵬;邢亮;侯乾坤;李志恒）
