公布日：2024.04.02

申請日：2023.12.31

分類號：C02F9/00(2023.01)I;B01D36/04(2006.01)I;B01D35/16(2006.01)I;B01D29/01(2006.01)I;B01D29/82(2006.01)I;B02C4/10(2006.01)I;C02F1/00(2023.01)N;C02F1

/40(2023.01)N;C02F1/44(2023.01)N

摘要

本發明公開了一種污水分級處理環保裝置，包括箱體，還包括擠壓機構，其用于將垃圾中污水?dāng)D出，切割機構，其用于將雜質切碎，澄清機構，其用于將處理完成的水抽出，同時為擠壓機構和切割機構提供動力，除油機構，其用于對污水表面的油進行收集，所述擠壓機構還包括固定連接于箱體頂端的污水入口，所述箱體內部中心位置開設有空腔，所述箱體內部位于空腔兩側對稱開設有擠壓倉，所述擠壓倉內部密封滑動連接有第一板材，所述第一板材上固定連接有直桿，所述直桿貫穿擠壓倉位于空腔內部。優點在于：通過利用過濾網，在將垃圾和污水分離的同時，利用擠壓塊對垃圾進行擠壓，不僅避免了因塑料袋卷入導致設備損壞，同時將垃圾內部的污水排出。

權利要求書

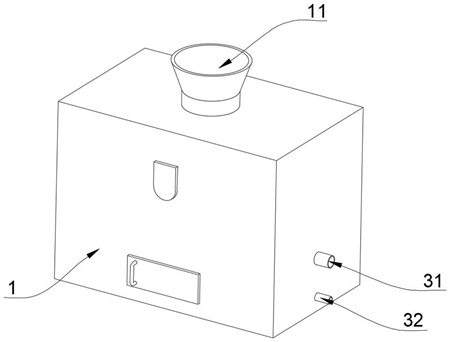

1.一種污水分級處理環保裝置，包括箱體（1），其特征在于，還包括擠壓機構，其用于將垃圾中污水?dāng)D出，切割機構，其用于將雜質切碎，澄清機構，其用于將處理完成的水抽出，同時為擠壓機構和切割機構提供動力，除油機構，其用于對污水表面的油進行收集，所述擠壓機構還包括固定連接于箱體（1）頂端的污水入口（11），所述箱體（1）內部中心位置開設有空腔（12），所述箱體（1）內部位于空腔（12）兩側對稱開設有擠壓倉（13），所述擠壓倉（13）內部密封滑動連接有第一板材（14），所述第一板材（14）上固定連接有直桿（15），所述直桿（15）貫穿擠壓倉（13）位于空腔（12）內部，所述直桿（15）位于空腔（12）內部的一端上固定連接有擠壓塊（16），所述擠壓塊（16）上端與空腔（12）內壁相抵，所述空腔（12）內部固定連接有過濾網（17），所述過濾網（17）中心位置固定連接有閘門（18）；所述切割機構還包括轉動連接于空腔（12）內部的轉軸（2），所述轉軸（2）上同軸固定連接有切割輥（21），所述切割輥（21）上固定連接有切割刀片（22），所述空腔（12）內部固定連接有擋板（23），所述擋板（23）上固定設置有排水口（24），所述箱體（1）內部位于空腔（12）一側開設有渦輪倉（25），所述轉軸（2）貫穿轉動連接于渦輪倉（25）內部，所述轉軸（2）位于渦輪倉（25）內部的一段上固定連接有渦輪葉片（26），所述渦輪倉（25）連接有第一管道（27），所述第一管道（27）另一端與擠壓倉（13）連通，所述第一管道（27）上設置有閥門（28）；所述澄清機構還包括開設于箱體（1）內部空腔（12）兩側的儲水倉（3），所述儲水倉（3）上連接有抽水口（31），所述儲水倉（3）上連接有進料口（32），所述進料口（32）設置于儲水倉（3）底部，所述儲水倉（3）上固定連接有第二管道（33），所述第二管道（33）另一端與空腔（12）底部連通，所述第二管道（33）內部設置有半透膜（34），所述儲水倉（3）上固定連接有第三管道（35），所述第三管道（35）另一端與擠壓倉（13）內部連通。

2.根據權利要求1所述的一種污水分級處理環保裝置，其特征在于，所述除油機構還包括固定連接于空腔（12）底端的支撐桿（4），所述支撐桿（4）上對稱開設有第一滑道（41），所述第一滑道（41）為直線，所述支撐桿（4）上對稱開設有第二滑道（42），所述第二滑道（42）為曲線，所述支撐桿（4）上轉動連接有第一轉動塊（43），所述第一轉動塊（43）上膠合固定有氣囊（44），所述第一轉動塊（43）內部對稱設置有電磁鐵（45），所述第一轉動塊（43）內環上連接有電刷（46），所述電刷（46）與電磁鐵（45）連通，所述電刷（46）在第一滑道（41）和第二滑道（42）中滑動，所述支撐桿（4）上轉動連接有第二轉動塊（47），所述第二轉動塊（47）設置于第一轉動塊（43）上方，所述第二轉動塊（47）內部對稱設置有永磁體（48），所述永磁體（48）的位置與電磁鐵（45）對應，所述第二轉動塊（47）上固定連接有第二板材（49），所述箱體（1）內部位于空腔（12）兩側對稱開設有儲油管道（410）。

3.根據權利要求1所述的一種污水分級處理環保裝置，其特征在于，所述過濾網（17）中心位置呈U形結構，所述擠壓塊（16）下端與過濾網（17）相抵，所述閘門（18）與過濾網（17）形成的空間與外界連通。

4.根據權利要求1所述的一種污水分級處理環保裝置，其特征在于，所述擋板（23）設置于切割輥（21）下方，所述渦輪葉片（26）在渦輪倉（25）內部轉動，所述閥門（28）為單向閥。

5.根據權利要求2所述的一種污水分級處理環保裝置，其特征在于，所述第一滑道（41）和第二滑道（42）首尾連通，所述第一滑道（41）頂端與第二滑道（42）連接處設置有導電片，所述支撐桿（4）內部設置有與外界電路連通的導線。

發明內容

本發明的目的是為了解決現有技術中的問題，而提出的一種污水分級處理環保裝置。

為了實現上述目的，本發明采用了如下技術方案：一種污水分級處理環保裝置，包括箱體，還包括擠壓機構，其用于將垃圾中污水?dāng)D出，切割機構，其用于將雜質切碎，澄清機構，其用于將處理完成的水抽出，同時為擠壓機構和切割機構提供動力，除油機構，其用于對污水表面的油進行收集，所述擠壓機構還包括固定連接于箱體頂端的污水入口，所述箱體內部中心位置開設有空腔，所述箱體內部位于空腔兩側對稱開設有擠壓倉，所述擠壓倉內部密封滑動連接有第一板材，所述第一板材上固定連接有直桿，所述直桿貫穿擠壓倉位于空腔內部，所述直桿位于空腔內部的一端上固定連接有擠壓塊，所述擠壓塊上端與空腔內壁相抵，所述空腔內部固定連接有過濾網，所述過濾網中心位置固定連接有閘門。

在上述的一種污水分級處理環保裝置中，所述切割機構還包括轉動連接于空腔內部的轉軸，所述轉軸上同軸固定連接有切割輥，所述切割輥上固定連接有切割刀片，所述空腔內部固定連接有擋板，所述排水口固定設置于擋板上，所述箱體內部位于空腔一側開設有渦輪倉，所述轉軸貫穿轉動連接于渦輪倉內部，所述轉軸位于渦輪倉內部的一段上固定連接有渦輪葉片，所述渦輪倉連接有第一管道，所述第一管道另一端與擠壓倉連通，所述第一管道上設置有閥門。

在上述的一種污水分級處理環保裝置中，所述澄清機構還包括開設于箱體內部空腔兩側的儲水倉，所述儲水倉上連接有抽水口，所述儲水倉上連接有進料口，所述進料口設置于儲水倉底部，所述儲水倉上固定連接有第二管道，所述第二管道另一端與空腔底部連通，所述第二管道內部設置有半透膜，所述儲水倉上固定連接有第三管道，所述第三管道另一端與擠壓倉內部連通。

在上述的一種污水分級處理環保裝置中，所述除油機構還包括固定連接于空腔底端的支撐桿，所述支撐桿上對稱開設有第一滑道，所述第一滑道為直線，所述支撐桿上對稱開設有第二滑道，所述第二滑道為曲線，所述支撐桿上轉動連接有第一轉動塊，所述第一轉動塊上膠合固定有氣囊，所述第一轉動塊內部對稱設置有電磁鐵，所述第一轉動塊內環上連接有電刷，所述電刷與電磁鐵連通，所述電刷在第一滑道和第二滑道中滑動，所述支撐桿上轉動連接有第二轉動塊，所述第二轉動塊設置于第一轉動塊上方，所述第二轉動塊內部對稱設置有永磁體，所述永磁體的位置與電磁鐵對應，所述第二轉動塊上固定連接有第二板材，所述箱體內部位于空腔兩側對稱開設有儲油管道。

在上述的一種污水分級處理環保裝置中，所述過濾網中心位置呈U形結構，所述擠壓塊下端與過濾網相抵，所述閘門與過濾網形成的空間與外界連通。

在上述的一種污水分級處理環保裝置中，所述擋板設置于切割輥下方，所述渦輪葉片在渦輪倉內部轉動，所述閥門為單向閥。

在上述的一種污水分級處理環保裝置中，所述第一滑道和第二滑道首尾連通，所述第一滑道頂端與第二滑道連接處設置有導電片，所述支撐桿內部設置有與外界電路連通的導線。

與現有的技術相比，本發明的優點在于：

1、本發明提出的一種污水分級處理環保裝置，通過利用過濾網，在將垃圾和污水分離的同時，利用擠壓塊對垃圾進行擠壓，不僅避免了因塑料袋卷入導致設備損壞，同時將垃圾內部的污水排出。

2、本發明提出的一種污水分級處理環保裝置，通過利用通入氣體的方式為擠壓機構和切割機構提供動力，結構簡單，安裝便捷，同時降低了生產設備的成本。

3、本發明提出的一種污水分級處理環保裝置，通過利用除油機構自動將污水表面的油類物質進行收集，同時對污水進行沉淀，且設置有箱門，方便對沉淀產生的污泥進行清理，提高了生產效率。

（發明人：朱棟明）
