摘要

本發明公開了一種工業廢水除磷裝置，涉及工業廢水除磷技術領域，包括容納污水的污水處理箱，污水處理箱內腔中空，污水處理箱上設有便于污水進入的進水管，污水處理箱的一側設有便于排出污水的排水管，另一側設有便于廢水除磷劑進入污水處理箱內與污水混合以起到除磷作用的進料管，該工業廢水除磷裝置，廢水除磷劑在粉碎件內被粉碎后通過進料管進入污水處理箱內且與污水混合，起到除磷作用，除磷后的污水通過排水管排出，通過粉碎件的作用對結塊的大顆粒廢水除磷劑起到粉碎作用，減少結塊的大顆粒廢水除磷劑直接進入污水處理箱內除磷效果差的可能性，提高除磷效率。

權利要求書

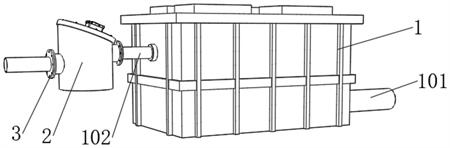

1.一種工業廢水除磷裝置，其特征在于：包括容納污水的污水處理箱(1)，所述污水處理箱(1)內腔中空，所述污水處理箱(1)上設有便于污水進入的進水管，所述污水處理箱(1)的一側設有便于排出污水的排水管(101)，另一側設有便于廢水除磷劑進入污水處理箱(1)內與污水混合以起到除磷作用的進料管(102)，所述進料管(102)遠離污水處理箱(1)的一端通過連接件(3)連接有對結塊的大顆粒廢水除磷劑起到粉碎作用的粉碎件(2)。

2.根據權利要求1所述的一種工業廢水除磷裝置，其特征在于：所述粉碎件(2)包括粉碎桶(201)，所述粉碎桶(201)呈內腔中空，頂部開口的桶狀結構，所述粉碎桶(201)靠近進料管(102)的一側設有與粉碎桶(201)內腔連通的輸出管(202)，所述粉碎桶(201)遠離進料管(102)的一端設有與粉碎桶(201)連通且與輸出管(202)相對設置的輸入管(203)，所述粉碎桶(201)頂部傾斜。

3.根據權利要求2所述的一種工業廢水除磷裝置，其特征在于：所述粉碎桶(201)頂部通過螺絲固定有密封蓋(204)，所述密封蓋(204)中間位置轉動連接有長軸(205)，所述長軸(205)遠離密封蓋(204)的一端固定有粉碎葉片(206)，所述密封蓋(204)上固定有驅動長軸(205)轉動的電機(207)。

4.根據權利要求3所述的一種工業廢水除磷裝置，其特征在于：所述連接件(3)與輸出管(202)一體化成型的A法蘭(301)，所述進料管(102)遠離污水處理箱(1)的一端一體化成型有B法蘭(302)，所述A法蘭(301)和B法蘭(302)通過螺栓固定連接，所述輸入管(203)遠離粉碎桶(201)的一端一體化成型有C法蘭(303)，所述C法蘭(303)背離輸入管(203)的一端設置有投料管(4)，所述投料管(4)靠近C法蘭(303)的一端一體化成型有D法蘭(304)，所述C法蘭(303)與D法蘭(304)通過螺栓固定連接。

5.根據權利要求3所述的一種工業廢水除磷裝置，其特征在于：所述密封蓋(204)上設有對長軸(205)起到支撐作用的支撐件(5)。

6.根據權利要求4所述的一種工業廢水除磷裝置，其特征在于：所述支撐件(5)包括均勻固定在密封蓋(204)上的條形支桿(501)，若干所述條形支桿(501)遠離密封蓋(204)的一端固定有環形支架(502)，所述環形支架(502)中間位置固定有環形連接塊，所述環形支架(502)的中心線和環形連接塊的中心線重合，所述環形支架(502)和環形連接塊通過若干連桿固定連接，若干所述連桿以環形連接塊中心線位置為軸心陣列式排布，所述長軸(205)穿設出環形連接塊且與環形連接塊轉動連接。

7.根據權利要求6所述的一種工業廢水除磷裝置，其特征在于：所述環形支架(502)和粉碎葉片(206)之間設置有篩網盤(6)，所述篩網盤(6)與環形支架(502)和環形連接塊固定連接，所述篩網盤(6)的圓周外壁與粉碎桶(201)的內壁完全貼合且固定連接，所述輸出管(202)位于篩網盤(6)上方。

8.根據權利要求3所述的一種工業廢水除磷裝置，其特征在于：所述粉碎桶(201)內腔底部固定有若干波浪形板(7)，所述波浪形板(7)位于輸入管(203)下方。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種工業廢水除磷裝置，解決了現有的工業廢水除磷裝置存在投入的廢水除磷劑存在結塊的廢水除磷劑的除磷效果差，除磷效率低的問題。

(二)技術方案

為實現上述目的，本發明提供如下技術方案：一種工業廢水除磷裝置，包括容納污水的污水處理箱，所述污水處理箱內腔中空，所述污水處理箱上設有便于污水進入的進水管，所述污水處理箱的一側設有便于排出污水的排水管，另一側設有便于廢水除磷劑進入污水處理箱內與污水混合以起到除磷作用的進料管，所述進料管遠離污水處理箱的一端通過連接件連接有對結塊的大顆粒廢水除磷劑起到粉碎作用的粉碎件。

通過上述技術方案，污水通過輸入管進入污水處理箱內，廢水除磷劑在粉碎件內被粉碎后通過進料管進入污水處理箱內且與污水混合，起到除磷作用，除磷后的污水通過排水管排出，通過粉碎件的作用對結塊的大顆粒廢水除磷劑起到粉碎作用，減少結塊的大顆粒廢水除磷劑直接進入污水處理箱內除磷效果差的可能性，提高除磷效率。

優選的，所述粉碎件包括粉碎桶，所述粉碎桶呈內腔中空，頂部開口的桶狀結構，所述粉碎桶靠近進料管的一側設有與粉碎桶內腔連通的輸出管，所述粉碎桶遠離進料管的一端設有與粉碎桶連通且與輸出管相對設置的輸入管，所述粉碎桶頂部傾斜，所述粉碎桶頂部通過螺絲固定有密封蓋，所述密封蓋中間位置轉動連接有長軸，所述長軸遠離密封蓋的一端固定有粉碎葉片，所述密封蓋上固定有驅動長軸轉動的電機。

通過上述技術方案，廢水除磷劑混合污水進入輸入管，進入輸入管的污水進入粉碎桶內腔，廢水除磷劑朝向輸出管的方向移動時與粉碎葉片接觸，通過粉碎葉片的作用對結塊的大顆粒的廢水除磷劑接觸且粉碎，粉碎后的廢水除磷劑通過輸出管輸出，且進入污水處理箱內與污水混合。

優選的，所述連接件與輸出管一體化成型的A法蘭，所述進料管遠離污水處理箱的一端一體化成型有B法蘭，所述A法蘭和B法蘭通過螺栓固定連接，所述輸入管遠離粉碎桶的一端一體化成型有C法蘭，所述C法蘭背離輸入管的一端設置有投料管，所述投料管靠近C法蘭的一端一體化成型有D法蘭，所述C法蘭與D法蘭通過螺栓固定連接。

通過上述技術方案，投料管、輸入管、粉碎桶、輸出管、進料管、污水處理箱沿著廢水除磷劑流動方向依次設置且固定連接，通過A法蘭和B法蘭的配合以便于輸出管和進料管的固定連接，通過C法蘭和D法蘭的配合以便于投料管和輸入管的固定連接。

優選的，所述密封蓋上設有對長軸起到支撐作用的支撐件。

通過上述技術方案，通過支撐件的作用對支撐起到支撐作用，減少長軸在粉碎桶內晃動而損傷粉碎桶的可能性。

優選的，所述支撐件包括均勻固定在密封蓋上的條形支桿，若干所述條形支桿遠離密封蓋的一端固定有環形支架，所述環形支架中間位置固定有環形連接塊，所述環形支架的中心線和環形連接塊的中心線重合，所述環形支架和環形連接塊通過若干連桿固定連接，若干所述連桿以環形連接塊中心線位置為軸心陣列式排布，所述長軸穿設出環形連接塊且與環形連接塊轉動連接。

通過上述技術方案，通過條形支桿、密封蓋、環形支架和環形連接塊固定連接且對長軸起到支撐作用，減少長軸在轉動過程中偏移晃動而與粉碎桶內壁接觸的可能性。

優選的，所述環形支架和粉碎葉片之間設置有篩網盤，所述篩網盤與環形支架和環形連接塊固定連接，所述篩網盤的圓周外壁與粉碎桶的內壁完全貼合且固定連接，所述輸出管位于篩網盤上方。

通過上述技術方案，經過粉碎葉片粉碎后的廢水除磷劑通過篩網盤進入輸出管，顆粒粒徑大于曬網盤篩孔尺寸的廢水除磷劑無法通過篩網盤，會在重力作用下落入粉碎桶底端。

優選的，所述粉碎桶內腔底部固定有若干波浪形板，所述波浪形板位于輸入管下方。

通過上述技術方案，顆粒粒徑大于曬網盤篩孔尺寸的除磷劑無法通過篩網盤朝向波浪形板的方向下落，下落的廢水除磷劑與波浪形板接觸后被彈起，在水流作用下再次與粉碎葉片接觸，被粉碎葉片粉碎，減少大顆粒廢水除磷劑在重力作用下直接落入粉碎桶底部難以與粉碎葉片接觸的可能性。

(三)有益效果

本發明提供了一種工業廢水除磷裝置。具備以下有益效果：

(1)、該工業廢水除磷裝置，污水通過輸入管進入污水處理箱內，廢水除磷劑在粉碎件內被粉碎后通過進料管進入污水處理箱內且與污水混合，起到除磷作用，除磷后的污水通過排水管排出，通過粉碎件的作用對結塊的大顆粒廢水除磷劑起到粉碎作用，減少結塊的大顆粒廢水除磷劑直接進入污水處理箱內除磷效果差的可能性，提高除磷效率。

(2)、該工業廢水除磷裝置，經過粉碎葉片粉碎后的廢水除磷劑通過篩網盤進入輸出管，顆粒粒徑大于曬網盤篩孔尺寸的廢水除磷劑無法通過篩網盤，會在重力作用下落入粉碎桶底端。

（發明人：阮鵬宇;羅軍;陳剛;劉守成;陳宇新）
