公布日：2024.05.28

申請日：2024.04.02

分類號：B01F27/84(2022.01)I;B01F25/21(2022.01)I;B01D29/90(2006.01)I

摘要

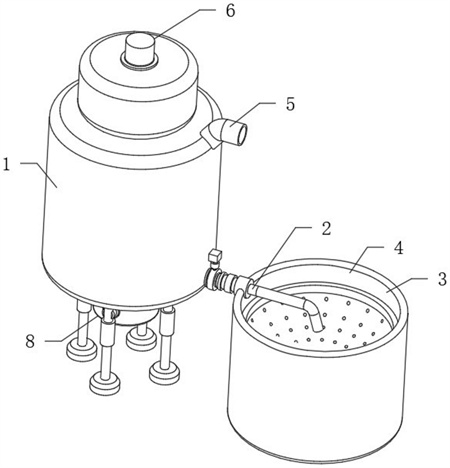

本發明公開了一種廢液分離的污水處理設備，具體涉及污水處理領域，包括儲液桶，儲液桶的底部連通設有導流管，儲液桶的頂部固定連接有攪動機構，儲液桶的底部固定連接有防沉淀機構，防沉淀機構包括固定連接在儲液桶內腔底部的第一套筒，第一套筒的外壁固定連接有多個第二托架，多個所述第二托架的內部均固定連接有多個管體，管體的底部均連通設有抽吸管。本發明通過能夠利用管體內部水分沖擊儲液桶的底部，噴射出的水將沉底的固態混合物進行充分打散上升與水混合，提高了流體在儲液桶的流動和混合，加強了蓄桶的承載能力。

權利要求書

1.一種廢液分離的污水處理設備，包括儲液桶，其特征在于：所述儲液桶的底部連通設有導流管，所述儲液桶的頂部固定連接有攪動機構，所述儲液桶的底部固定連接有防沉淀機構；所述防沉淀機構包括固定連接在儲液桶內腔底部的第一套筒，所述第一套筒的外壁固定連接有多個第二托架，多個所述第二托架的內部均固定連接有多個管體，所述管體的底部均連通設有抽吸管，所述管體的內腔均滑動連接有活塞板，所述活塞板頂部固定連接有活塞桿，所述第一套筒的內部呈上下滑動連接有伸縮架，所述伸縮架的底部設有用于驅動其進行往復上下移動的頂升組件。

2.根據權利要求1所述的一種廢液分離的污水處理設備，其特征在于：所述伸縮架延伸出第一套筒頂部的一端固定連接有銜接架，所述銜接架的外圓周表面呈環形依次等距狀態固定連接有銜接桿，所述銜接桿與多個活塞桿固定連接。

3.根據權利要求1所述的一種廢液分離的污水處理設備，其特征在于：所述頂升組件包括固定連接在儲液桶底部的第二套筒，所述第二套筒的內部轉動連接有轉桿，所述轉桿的外壁固定連接有凸輪，所述凸輪與伸縮架之間滑動連接狀態設置，所述第二套筒的外壁固定連接有第二電機，所述第二電機的輸出端與轉桿固定連接。

4.根據權利要求1所述的一種廢液分離的污水處理設備，其特征在于：多個所述管體在第二托架的外壁呈線形依次等距狀態設置，且多個所述第二托架帶動相應的管體均圍繞在第一套筒的外圓周表面呈環形依次等距狀態設置。

5.根據權利要求1所述的一種廢液分離的污水處理設備，其特征在于：所述攪動機構包括轉動連接在儲液桶內部的第一轉軸，所述第一轉軸的外壁套設有第二轉軸，所述第一轉軸和第二轉軸的外壁均呈環形依次等距狀態固定連接有多個攪拌架體，且多個所述攪拌架體的外壁均固定連接有攪動塊。

6.根據權利要求5所述的一種廢液分離的污水處理設備，其特征在于：所述儲液桶的頂部固定連接有擋塵罩，所述擋塵罩的頂部固定連接有與所述第一轉軸固定連接的第一電機。

7.根據權利要求5所述的一種廢液分離的污水處理設備，其特征在于：所述第一轉軸的外壁固定連接有第一內齒輪罩板，所述第一內齒輪罩板的內壁上嚙合有第一齒輪，所述第一齒輪的外壁嚙合有第二齒輪。

8.根據權利要求7所述的一種廢液分離的污水處理設備，其特征在于：所述第二轉軸的外壁固定連接有與第二齒輪嚙合的第二內齒輪罩板，所述第二內齒輪罩板與第一內齒輪罩板之間呈相互平行狀態設置。

9.根據權利要求8所述的一種廢液分離的污水處理設備，其特征在于：所述第一內齒輪罩板與第二內齒輪罩板之間存在空隙，所述第一齒輪和第二齒輪的一側均轉動連接有穿過第一內齒輪罩板與第二內齒輪罩板之間空隙并與擋塵罩固定連接的第一托架。

10.根據權利要求1所述的一種廢液分離的污水處理設備，其特征在于：所述導流管的底部連通設有處理池，所述處理池的內壁固定連接有過濾片，所述過濾片的外圓周直徑長度與處理池的內圓周直徑長度一致，所述儲液桶的頂部連通有進水口。

發明內容

為了克服現有技術的上述缺陷，本發明的實施例提供一種廢液分離的污水處理設備，通過能夠利用管體內部水分沖擊儲液桶的底部，噴射出的水將沉底的固態混合物進行充分打散上升與水混合，提高了流體在儲液桶的流動和混合，加強了蓄桶的承載能力，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種廢液分離的污水處理設備，包括儲液桶，所述儲液桶的底部連通設有導流管，所述儲液桶的頂部固定連接有攪動機構，所述儲液桶的底部固定連接有防沉淀機構；

所述防沉淀機構包括固定連接在儲液桶內腔底部的第一套筒，所述第一套筒的外壁固定連接有多個第二托架，多個所述第二托架的內部均固定連接有多個管體，所述管體的底部均連通設有抽吸管，所述管體的內腔均滑動連接有活塞板，所述活塞板頂部固定連接有活塞桿，所述第一套筒的內部呈上下滑動連接有伸縮架，所述伸縮架的底部設有用于驅動其進行往復上下移動的頂升組件。

優選的所述伸縮架延伸出第一套筒頂部的一端固定連接有銜接架，所述銜接架的外圓周表面呈環形依次等距狀態固定連接有銜接桿，所述銜接桿與多個活塞桿固定連接。

優選的所述頂升組件包括固定連接在儲液桶底部的第二套筒，所述第二套筒的內部轉動連接有轉桿，所述轉桿的外壁固定連接有凸輪，所述凸輪與伸縮架之間滑動連接狀態設置，所述第二套筒的外壁固定連接有第二電機，所述第二電機的輸出端與轉桿固定連接。

優選的多個所述管體在第二托架的外壁呈線性依次等距狀態設置，且多個所述第二托架帶動相應的管體均圍繞在第一套筒的外圓周表面呈環形依次等距狀態設置。

優選的所述攪動機構包括轉動連接在儲液桶內部的第一轉軸，所述第一轉軸的外壁套設有第二轉軸，所述第一轉軸和第二轉軸的外壁均呈環形依次等距狀態固定連接有多個攪拌架體，且多個所述攪拌架體的外壁均固定連接有攪動塊。

優選的所述儲液桶的頂部固定連接有擋塵罩，所述擋塵罩的頂部固定連接有與所述第一轉軸固定連接的第一電機。

優選的所述第一轉軸的外壁固定連接有第一內齒輪罩板，所述第一內齒輪罩板的內壁上嚙合有第一齒輪，所述第一齒輪的外壁嚙合有第二齒輪。

優選的所述第二轉軸的外壁固定連接有與第二齒輪嚙合的第二內齒輪罩板，所述第二內齒輪罩板與第一內齒輪罩板之間呈相互平行狀態設置。

優選的所述第一內齒輪罩板與第二內齒輪罩板之間存在空隙，所述第一齒輪和第二齒輪的一側均轉動連接有穿過第一內齒輪罩板與第二內齒輪罩板之間空隙并與擋塵罩固定連接的第一托架。

優選的，所述導流管的底部連通設有處理池，所述處理池的內壁固定連接有過濾片，所述過濾片的外圓周直徑長度與處理池的內圓周直徑長度一致，所述儲液桶的頂部連通有進水口。

本發明的技術效果和優點：

1、本發明通過第一轉軸和第二轉軸整體同步反向轉動，使得第一轉軸和第二轉軸的外壁均設置不同位置的攪動塊，以用于對儲液桶的內腔進行同步的反向攪拌處理，使得儲液桶內部儲存的污水始終保持活動狀態，使得污水中的固態混合物無法進行沉淀，便于后續分離工作的進行，提高了污水處理過濾效率；

2、本發明通過活塞板和管體相互配合，活塞板往復抽吸和擠壓管體，一方面能夠在污水處理量突然增加產生負荷的情況下，活塞板向上移動，管體抽吸儲液桶內部污水，能夠緩解儲液桶內部污水處理量增加，另一方面，能夠利用管體內部水分沖擊儲液桶的底部，噴射出的水將沉底的固態混合物進行充分打散上升與水混合，提高了流體在儲液桶的流動和混合，加強了蓄桶的承載能力。

（發明人：黃曉艷）
