公布日：2024.06.07

申請日：2024.03.15

分類號：C02F1/30(2023.01)I;C02F1/46(2023.01)I;C02F1/72(2023.01)I;C02F1/70(2023.01)I

摘要

本發明公開了污水深度處理用雙光電極光電催化反應器，包括污水處理反應箱和光電催化器，所述污水處理反應箱與光電催化器連接，所述污水處理反應箱與光電催化器之間連接有輸水管，所述光電催化器一側連接有電壓控制器，所述光電催化器內設有光催化管，所述污水處理反應塔內設有攪拌軸，所述攪拌軸外安裝有攪拌葉片，所述污水處理反應箱一側設有進水管，所述光電催化器一側連接有排放管，所述排放管連接有排放箱；通過設置污水處理反應箱、光催化器和排放管，能夠快速的對污水進行反應處理，而雙光電極光電同時催化，能夠提高反應效率，使得處理速度更快，本方案的雙光電極光電催化反應器結構更加緊湊合理，且操作方便，使用效果更好。

權利要求書

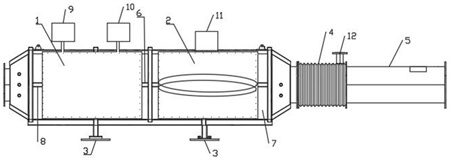

1.污水深度處理用雙光電極光電催化反應器，其特征在于：包括污水處理反應箱(1)和光電催化器(2)，所述污水處理反應箱(1)與光電催化器(2)連接，所述污水處理反應箱(1)與光電催化器(2)之間連接有輸水管(6)，所述光電催化器(2)一側連接有電壓控制器(7)，所述光電催化器(2)內設有光催化管(14)，所述污水處理反應塔(1)內設有攪拌軸，所述攪拌軸外安裝有攪拌葉片，所述污水處理反應箱(1)一側設有進水管(8)，所述光電催化器(2)一側連接有排放管(4)，所述排放管(4)連接有排放箱(5)。

2.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述污水處理反應箱(1)外壁還連接有反應藥劑箱，所述反應藥劑箱包括氧化劑箱(9)和還原劑箱(10)。

3.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述污水處理反應箱(1)和光電催化器(2)底部均分別設有底座(3)。

4.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述光電催化器(2)頂部連接有光催化控制器(11)。

5.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述排放管(4)上設有閥門(12)，所述閥門(12)用于控制所述排放管(4)出料。

6.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述排放箱(5)上設有出料傳感器(13)，出料傳感器(13)用于監測排放箱(5)內水源的濃度。

7.根據權利要求1所述的污水深度處理用雙光電極光電催化反應器，其特征在于：所述光電催化器(2)與所述電壓控制器(7)之間連接有陽極(15)和陰極(16)，所述光電催化器(2)通過光催化管(14)、陽極(15)和陰極(16)進行光電催化反應。

發明內容

針對上述背景技術所提出的問題，本發明的目的是：旨在提供污水深度處理用雙光電極光電催化反應器。

為實現上述技術目的，本發明采用的技術方案如下：

污水深度處理用雙光電極光電催化反應器，包括污水處理反應箱和光電催化器，所述污水處理反應箱與光電催化器連接，所述污水處理反應箱與光電催化器之間連接有輸水管，所述光電催化器一側連接有電壓控制器，所述光電催化器內設有光催化管，所述污水處理反應塔內設有攪拌軸，所述攪拌軸外安裝有攪拌葉片，所述污水處理反應箱一側設有進水管，所述光電催化器一側連接有排放管，所述排放管連接有排放箱。

進一步限定，所述污水處理反應箱外壁還連接有反應藥劑箱，所述反應藥劑箱包括氧化劑箱和還原劑箱。這樣的結構設計，氧化劑是一種能夠與污水中的有機污染物反應，使其氧化分解為無害物質的物質，本方案可選用的氧化劑有臭氧和過氧化氫；還原劑是一種能夠將污水中的氧化劑還原為無害物質的物質，本方案可選用的還原劑有亞硫酸鈉；污水通過進水管進入污水處理反應箱后，氧化劑箱和還原劑箱內的藥劑可直接進入污水處理反應箱。

進一步限定，所述污水處理反應箱和光電催化器底部均分別設有底座。這樣的結構設計，增設底座可提高對污水處理反應箱和光催化器的支撐力。

進一步限定，所述光電催化器頂部連接有光催化控制器。這樣的結構設計，光催化控制器可控制光電催化器，調節光電催化器的能力轉化效率以及催化效率，使其符合技術人員的使用需求。

進一步限定，所述排放管上設有閥門，所述閥門用于控制所述排放管出料。這樣的結構設計，通過設置閥門可控制排放管的出料速率。

進一步限定，所述排放箱上設有出料傳感器，出料傳感器用于監測排放箱內水源的濃度。這樣的結構設計，通過設置出料傳感器可監測排放箱內的水源濃度，查看是否達到排放標準。

進一步限定，所述光電催化器與所述電壓控制器之間連接有陽極和陰極，所述光電催化器通過光催化管、陽極和陰極進行光電催化反應。這樣的結構設計可使得光電同時催化，提高反應效率，增加反應的效果，能夠提高污水處理效率。

本發明的有益效果：

本方案的污水深度處理用雙光電極光電催化反應器，通過設置污水處理反應箱、光催化器和排放管，能夠快速的對污水進行反應處理，而雙光電極光電同時催化，能夠提高反應效率，使得處理速度更快；通過設置出料傳感器，實現了排放檢測，防止出現排放不達標的情況，污水通過進水管進入污水處理箱內后，氧化劑箱和還原劑箱依次被泵入污水處理箱內，之后通過攪拌軸與攪拌葉片增加其反應速率，之后將反應后的污水通過輸水管輸入光電催化器內部，之后通過光催化管、陽極和陰極進行光電雙催化反應，最后經過排放管排入排放箱內，排放箱上的出料傳感器可實時監測水源的濃度，以便于查看其是否達到排放標準；本方案的雙光電極光電催化反應器相較于傳統的光電催化反應器，其結構更加緊湊合理，且操作方便，使用效果更好。

（發明人：唐鵬鵬;江晶;王昊;邱晨晨;吳林鎖;濮陽;吳海陽）
