公布日：2023.12.19
申請日：2023.10.30
分類號：C02F11/127(2019.01)I;C02F11/126(2019.01)I
摘要
本發明公開了一種污泥脫水裝置，其中包括支撐架和收集罐，所述收集罐設置于支撐架的內部，所述支撐架的頂部內壁分別固定連接有限位架和驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有驅動軸，所述驅動軸的外壁固定連接有支撐塊，所述支撐塊的內壁固定連接有限位軸，所述限位軸的外壁活動連接有連接桿，所述連接桿的一端固定連接有過濾板，該裝置通過設置有限位桿、連接架、電動推桿、連接塊、連接軸和滑動通槽，方便了帶動過濾板之間相互分離，從而方便了對內部脫水后的污泥進行下料，提高了下料的便捷性，并且有利于污泥下料更加徹底，解決了污泥效率時容易殘留從而影響后續的再次脫水工作。
權利要求書

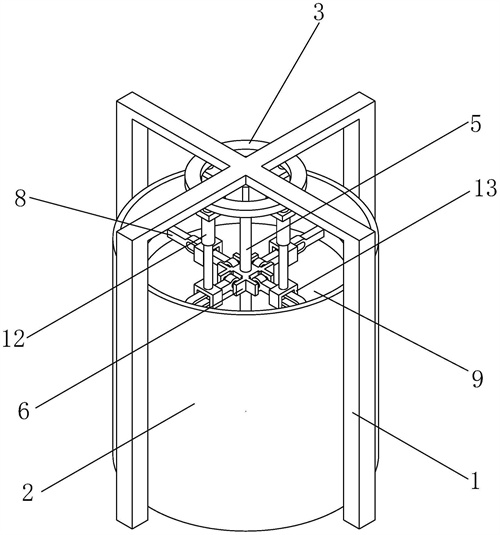

1.一種污泥脫水裝置，包括支撐架(1)和收集罐(2)，其特征在于：所述收集罐(2)設置于支撐架(1)的內部，所述支撐架(1)的頂部內壁分別固定連接有限位架(3)和驅動電機(4)，所述驅動電機(4)的輸出軸通過聯軸器固定連接有驅動軸(5)，所述驅動軸(5)的外壁固定連接有支撐塊(6)，所述支撐塊(6)的內壁固定連接有限位軸(7)，所述限位軸(7)的外壁活動連接有連接桿(8)，所述連接桿(8)的一端固定連接有過濾板(9)；所述限位架(3)的內壁活動連接有限位桿(10)，所述限位桿(10)的底部固定連接有連接架(11)，所述連接架(11)的底部固定連接有電動推桿(12)，所述電動推桿(12)的底部固定連接有連接塊(13)，所述連接塊(13)的內壁固定連接有連接軸(14)。
2.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述收集罐(2)的尺寸大于過濾板(9)的尺寸，且過濾板(9)位于收集罐(2)的內部。
3.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述限位架(3)的俯視為環形狀，且連接架(11)通過限位桿(10)與限位架(3)構成旋轉結構，且限位桿(10)沿限位架(3)的軸向中心線等角度分布。
4.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述支撐塊(6)的外壁等角度分布有凹槽，且凹槽的寬度大于連接桿(8)的寬度，且連接桿(8)通過限位軸(7)與支撐塊(6)構成旋轉結構。
5.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述過濾板(9)為網孔狀結構，且過濾板(9)沿驅動軸(5)的軸向中心線等角度分布有四個，且四個過濾板(9)之間形成空心圓錐結構。
6.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述連接塊(13)通過電動推桿(12)與收集罐(2)構成滑動結構，且連接塊(13)為倒置的“凹”字形結構。
7.根據權利要求1所述的一種污泥脫水裝置，其特征在于：所述連接桿(8)的內壁開設有滑動通槽(15)，且連接軸(14)通過滑動通槽(15)與連接桿(8)貫穿連接。
8.根據權利要求7所述的一種污泥脫水裝置，其特征在于：所述連接桿(8)通過連接軸(14)與連接塊(13)構成滑動結構。
發明內容
本發明的目的在于針對現有的裝置一種污泥脫水裝置，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種污泥脫水裝置，包括支撐架和收集罐，所述收集罐設置于支撐架的內部，所述支撐架的頂部內壁分別固定連接有限位架和驅動電機，所述驅動電機的輸出軸通過聯軸器固定連接有驅動軸，所述驅動軸的外壁固定連接有支撐塊，所述支撐塊的內壁固定連接有限位軸，所述限位軸的外壁活動連接有連接桿，所述連接桿的一端固定連接有過濾板，通過設置有支撐架、收集罐、限位架、驅動電機、驅動軸、支撐塊、限位軸、連接桿和過濾板，方便了帶動過濾板形成的錐形過濾筒進行旋轉，從而使得帶動污泥通過離心力進行脫水工作，提高了脫水效率，解決了脫水速度慢的問題，滿足了人們的工作需求，值得進行推廣使用。
所述限位架的內壁活動連接有限位桿，所述限位桿的底部固定連接有連接架，所述連接架的底部固定連接有電動推桿，所述電動推桿的底部固定連接有連接塊，所述連接塊的內壁固定連接有連接軸，通過設置有限位桿、連接架、電動推桿、連接塊、連接軸和滑動通槽，方便了帶動過濾板之間相互分離，從而方便了對內部脫水后的污泥進行下料，提高了下料的便捷性，并且有利于污泥下料更加徹底，解決了污泥效率時容易殘留從而影響后續的再次脫水工作。
所述收集罐的尺寸大于過濾板的尺寸，且過濾板位于收集罐的內部，方便了通過收集罐對脫水工作時的水分進行收集。
所述限位架的俯視為環形狀，且連接架通過限位桿與限位架構成旋轉結構，且限位桿沿限位架的軸向中心線等角度分布，方便了限位架通過限位桿對連接架進行支撐。
所述支撐塊的外壁等角度分布有凹槽，且凹槽的寬度大于連接桿的寬度，且連接桿通過限位軸與支撐塊構成旋轉結構，方便了連接桿通過限位軸在支撐塊的內部進行有效的旋轉。
所述過濾板為網孔狀結構，且過濾板沿驅動軸的軸向中心線等角度分布有四個，且四個過濾板之間形成空心圓錐結構，方便了過濾板形成的圓錐結構，通過離心力對污泥中的水分進行分離。
所述連接塊通過電動推桿與收集罐構成滑動結構，且連接塊為倒置的“凹”字形結構，方便了電動推桿帶動連接塊進行升降滑動。
所述連接桿的內壁開設有滑動通槽，且連接軸通過滑動通槽與連接桿貫穿連接，方便了連接軸通過動通槽在連接桿的內部進行有效滑動。
所述連接桿通過連接軸與連接塊構成滑動結構，方便了連接桿通過連接軸在連接塊的內部進行有效旋轉。
與現有技術相比，本發明所達到的有益效果是：本發明，
(1)通過設置有支撐架、收集罐、限位架、驅動電機、驅動軸、支撐塊、限位軸、連接桿和過濾板，方便了帶動過濾板形成的錐形過濾筒進行旋轉，從而使得帶動污泥通過離心力進行脫水工作，提高了脫水效率，解決了脫水速度慢的問題，滿足了人們的工作需求，值得進行推廣使用；
(2)通過設置有限位桿、連接架、電動推桿、連接塊、連接軸和滑動通槽，方便了帶動過濾板之間相互分離，從而方便了對內部脫水后的污泥進行下料，提高了下料的便捷性，并且有利于污泥下料更加徹底，解決了污泥效率時容易殘留從而影響后續的再次脫水工作。
（發明人：馮偉松;王書蓉;童林林;王旭陽）
