公布日：2023.12.01

申請日：2023.08.17

分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I

摘要

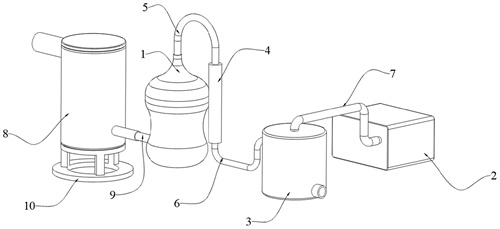

本發明涉及污水處理技術領域公開了一種廢水處理用真空蒸餾設備及其清洗處理裝置，包括蒸餾罐、真空泵、接收罐、冷凝器以及加熱裝置，所述蒸餾罐上通過螺栓組件A與通過螺栓組件B拆卸連接在冷凝器上的彎管拆卸連接，還包括：過濾機構，用于對污水進行初步過濾，所述過濾機構包括罐體以及過濾總成，所述罐體通過管道C與蒸餾罐連接；其中，所述過濾總成包括筒體A、卡板、濾板、密封圈、鐵柱、濾孔A以及濾孔B，所述卡板一端與筒體A相鉸接且另一端與筒體A相卡接，所述濾板嵌入設置在卡板內且通過嵌入設置在卡板上的密封圈限定在卡板上；本發明能夠對進行真空蒸餾的廢水進行初步過濾處理且能夠通過清洗處理裝置對設置的過濾總成進行清洗處理。

權利要求書

1.一種廢水處理用真空蒸餾設備，包括蒸餾罐、真空泵、接收罐、冷凝器以及加熱裝置，所述蒸餾罐通過螺栓組件A與通過螺栓組件B拆卸連接在冷凝器上的彎管拆卸連接，所述接收罐通過管道A與冷凝器連接，所述接收罐通過管道B與接收罐連接，其特征在于，還包括：過濾機構，用于對污水進行初步過濾，所述過濾機構包括罐體以及過濾總成，所述罐體通過管道C與蒸餾罐連接；其中，所述過濾總成包括筒體A、卡板、濾板、密封圈、鐵柱、濾孔A以及濾孔B，所述卡板一端與筒體A相鉸接且另一端與筒體A相卡接，所述濾板嵌入設置在卡板內且通過嵌入設置在卡板上的密封圈限定在卡板上，所述筒體A上開設有用于對濾板進行放置的槽位A，所述筒體A與罐體螺紋連接。

2.根據權利要求1所述的廢水處理用真空蒸餾設備，其特征在于，所述筒體A上開設有用于對過濾雜物進行存儲的存儲腔。

3.一種廢水處理用真空蒸餾設備的清洗處理裝置，其特征在于，基于權利要求2所述的廢水處理用真空蒸餾設備，包括架體以及噴水裝置，所述噴水裝置安裝在架體上，還包括：清潔機構，安裝在架體上，用于對過濾總成中的筒體A內部進行清潔處理；以及拆裝機構，安裝在架體上，用于對過濾總成進行拆裝處理，所述拆裝機構包括承載板、液壓缸、連接組件、絲桿以及用于驅動絲桿進行轉動的轉動組件，所述承載板與架體滑動配合，所述承載板與固定連接在架體上的液壓缸固定連接，所述絲桿與架體以及固定連接在架體上的安裝板轉動連接；其中，所述連接組件包括滑塊、拉桿、鉸接座以及電磁鐵，所述電磁鐵嵌入固定連接在鉸接座上且與嵌入固定連接在筒體A上的鐵柱配合使用，所述拉桿與鉸接座以及滑塊相鉸接，滑動設置在架體上的滑塊與絲桿螺紋連接。

4.根據權利要求3所述的清洗處理裝置，其特征在于，所述轉動組件包括推桿A、轉筒A以及傳動單元，所述推桿A與轉動連接在架體上的轉筒A滑動配合，所述推桿A與承載板固定連接，所述推桿A遠離承載板的一端固定連接有與開設在轉筒A內的螺旋槽A滑動配合的滑動柱A。

5.根據權利要求4所述的清洗處理裝置，其特征在于，所述傳動單元包括錐齒輪A以及錐齒輪B，所述錐齒輪A套設在轉筒A上且與轉筒A固定連接，所述錐齒輪A套設在絲桿上且與絲桿固定連接，四個所述錐齒輪B均與錐齒輪A相嚙合。

6.根據權利要求3所述的清洗處理裝置，其特征在于，所述承載板上開設有用于對筒體A進行放置的放置槽。

7.根據權利要求3所述的清洗處理裝置，其特征在于，所述清潔機構包括抵壓板、推桿B、彈性件、板體以及轉筒B，所述抵壓板與架體滑動配合，所述轉筒B與架體轉動連接，所述板體固定連接在轉筒B上，所述推桿B固定連接在抵壓板上，所述推桿B與轉筒B滑動配合，所述推桿B遠離抵壓板的一端固定連接有與開設在轉筒B上的螺旋槽B滑動配合的滑動柱B，所述彈性件與抵壓板以及板體固定連接，還包括：貼合組件，用于貼合筒體A內壁；以及驅動組件，安裝在架體上，用于驅動貼合組件進行豎直方向上的線性螺旋運動。

8.根據權利要求7所述的清洗處理裝置，其特征在于，所述驅動組件包括轉軸、螺筒以及傳動副，所述轉軸與架體滑動配合，所述轉軸與固定連接在板體上的螺筒螺紋連接，所述轉筒B通過傳動副與轉軸傳動連接。

9.根據權利要求8所述的清洗處理裝置，其特征在于，所述傳動副包括帶輪A、帶輪B以及皮帶，所述帶輪A套設在轉筒B上且與轉筒B固定連接，所述帶輪B套設在轉軸上且與轉軸滑動配合，所述帶輪B與板體轉動連接，所述帶輪A通過皮帶與帶輪B傳動連接。

10.根據權利要求9所述的清洗處理裝置，其特征在于，所述貼合組件包括刮板A、刮板B以及彈性伸縮桿，所述刮板B與刮板A滑動配合，所述彈性伸縮桿與刮板B以及刮板A固定連接，所述刮板A上固定連接有與轉軸相鉸接的銷軸，所述銷軸與轉軸之間設置有雙向扭簧。

發明內容

針對現有技術的不足，本發明提供了一種廢水處理用真空蒸餾設備，解決了上述問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種廢水處理用真空蒸餾設備，包括蒸餾罐、真空泵、接收罐、冷凝器以及加熱裝置，所述蒸餾罐上通過螺栓組件A與通過螺栓組件B拆卸連接在冷凝器上的彎管拆卸連接，所述接收罐通過管道A與冷凝器連接，所述接收罐通過管道B與接收罐連接，還包括：

過濾機構，用于對污水進行初步過濾，所述過濾機構包括罐體以及過濾總成，所述罐體通過管道C與蒸餾罐連接；

其中，所述過濾總成包括筒體A、卡板、濾板、密封圈、鐵柱、濾孔A以及濾孔B，所述卡板一端與筒體A相鉸接且另一端與筒體A相卡接，所述濾板嵌入設置在卡板內且通過嵌入設置在卡板上的密封圈限定在卡板上，所述筒體A上開設有用于對濾板進行放置的槽位A，所述筒體A與罐體螺紋連接，所述筒體A與罐體螺紋連接，所述筒體A以及卡板上均開設有與開設在濾板上的濾孔B同軸的濾孔A。

在上述技術方案的基礎上，本發明還提供以下可選技術方案：

進一步的技術方案：所述筒體A上開設有用于對過濾雜物進行存儲的存儲腔。

上述廢水處理用真空蒸餾設備的清洗處理裝置，包括架體以及噴水裝置，所述噴水裝置安裝在架體上，還包括：

清潔機構，安裝在架體上，用于對過濾總成中的筒體A內部進行清潔處理；以及

拆裝機構，安裝在架體上，用于對過濾總成進行拆裝處理，所述拆裝機構包括承載板、液壓缸、連接組件、絲桿以及用于驅動絲桿進行轉動的轉動組件，所述承載板與架體滑動配合，所述承載板與固定連接在架體上的液壓缸固定連接，所述絲桿與架體以及固定連接在架體上的支撐板轉動連接；

其中，所述連接組件包括滑塊、拉桿、鉸接座以及電磁鐵，所述嵌入固定連接在鉸接座上且與嵌入固定連接在筒體A上的鐵柱配合使用，所述拉桿與鉸接座以及滑塊相鉸接，滑動設置在架體上的滑塊與絲桿螺紋連接。

進一步的技術方案：所述轉動組件包括推桿A、轉筒A以及傳動單元，所述推桿A與轉動連接在架體上的轉筒A滑動配合，所述推桿A與承載板固定連接，所述推桿A遠離承載板的一端固定連接有與開設在轉筒A內的螺旋槽A滑動配合的滑動柱A。

進一步的技術方案：所述傳動單元包括錐齒輪A以及錐齒輪B，所述錐齒輪A套設在轉筒A上且與轉筒A固定連接，所述套設在絲桿上且與絲桿固定連接，四個所述錐齒輪B均與錐齒輪A相嚙合。

進一步的技術方案：所述承載板上開設有用于對筒體A進行放置的放置槽。

進一步的技術方案：所述清潔機構包括抵壓板、推桿B、彈性件、板體以及轉筒B，所述抵壓板與架體滑動配合，所述轉筒B與架體轉動連接，所述板體固定連接在轉筒B上，所述推桿B固定連接在抵壓板上，所述推桿B與轉筒B滑動配合，所述推桿B遠離抵壓板的一端固定連接有與開設在轉筒B上的螺旋槽B滑動配合的滑動柱B，所述彈性件與抵壓板以及板體固定連接，還包括：

貼合組件，用于貼合筒體A內壁；以及

驅動組件，安裝在架體上，用于驅動貼合組件進行豎直方向上的線性螺旋運動。

進一步的技術方案：所述驅動組件包括轉軸、螺筒以及傳動副，所述轉軸與架體滑動配合，所述轉軸與固定連接在板體上的螺筒螺紋連接，所述轉筒B通過傳動副與轉軸傳動連接。

進一步的技術方案：所述傳動副包括帶輪A、帶輪B以及皮帶，所述帶輪A套設在轉筒B上且與轉筒B固定連接，所述帶輪B套設在轉軸上且與轉軸滑動配合，所述帶輪B與板體轉動連接，所述帶輪A通過皮帶與帶輪B傳動連接。

進一步的技術方案：所述貼合組件包括刮板A、刮板B以及彈性伸縮桿絲桿，所述刮板B與刮板A滑動配合，所述彈性伸縮桿絲桿與刮板B以及刮板A固定連接，所述刮板A上固定連接有與轉軸相鉸接的銷軸，所述銷軸與轉軸之間設置有雙向扭簧。

本發明提供了一種用于噴涂設備的噴頭質量檢測裝置及其檢測方法，與現有技術相比具備以下有益效果：

、相關技術人員能夠通過注水管將污水注入筒體A內，注入筒體A內的污水能夠通過開設在筒體A、卡板的濾孔A配合開設在濾板上的濾孔B對污水進行過濾，即將過濾后的污水通過管道C導入蒸餾罐內，同時過濾的雜物落入開設在筒體A上的存儲腔內，相關技術人員能夠通過開啟閘板閥將位于存儲腔內的雜物排出，而經過過濾后的污水能夠通過蒸餾罐、真空泵、接收罐以及冷凝器配合加熱裝置進行真空蒸餾處理，以實現對污水經過初步過濾后再進行真空蒸餾，減少污水雜物進入蒸餾罐內的技術效果，且該過濾總成便于進行安裝拆卸，能夠便于相關技術人員對濾板進行更換；

、筒體A能夠在承載板的推動下進行豎直方向上的線性運動，筒體A推動抵壓板擠壓彈性件并推動推桿B沿著轉筒B長度方向進行豎直方向上的線性運動，此時固定連接在推桿B上的滑動柱B沿著開設在轉筒B上的螺旋槽B進行滑動促使轉筒B進行豎直方向上的旋轉運動，轉筒B帶動帶輪A進行同步轉動，帶輪A通過皮帶帶動帶輪B推動轉軸進行豎直方向上的旋轉運動，由于轉軸與固定連接在板體上的螺筒螺紋連接，故抵壓板能夠推動刮板A進行豎直方向上的線性螺旋運動，此時刮板A首先抵觸筒體A促使刮板A進行水平方向上的擺動促使刮板A以及刮板B進入筒體A內并促使刮板A以及刮板B的刮擦部貼合筒體A，其次，當刮板A以及刮板B進入開設在筒體A上的存儲腔內時，刮板A在雙向扭簧的作用下復位，促使刮板B的端部貼合滑塊內側壁，再次，轉軸持續進行線性螺旋運動，此時刮板A以及刮板B接觸存儲腔錐形面，刮板A相對轉軸進行轉動，并在雙向扭簧的作用下抵觸該錐形面，再次，轉軸持續進行線性螺旋運動，此時刮板B抵觸筒體A的內筒面，當液壓缸復位，彈性件推動抵壓板復位，此時轉軸反轉，貼合組件復位并在復位時對筒體A的另一錐形面進行貼合的方式，實現對筒體A內壁進行清潔處理的技術效果；

、相關技術人員推動拉桿相對滑塊進行轉動，促使鉸接座貼合卡板，此時通過外設控制器啟動電磁鐵促使電磁鐵吸附在鐵柱上，此時啟動液壓缸推動承載板進行豎直方向上的線性運動，承載板推動放置其上的筒體A進行豎直方向上的線性運動，此時拉桿拉動卡板相對筒體A進行轉動，對嵌入安裝在卡板上的濾板進行暴露(相關技術人員能夠根據濾板的損壞程度選擇是否對濾板進行更換處理)，同時承載板能夠帶動推桿A進行同步運動并沿著轉筒A進行滑動，同時承載板上固定連接的滑動柱A沿著開設在轉筒A上的螺旋槽A滑動促使轉筒A進行豎直方向上的旋轉運動，轉筒A帶動與之固定連接的錐齒輪A進行同步轉動，錐齒輪A通過與之嚙合的錐齒輪B帶動絲桿進行水平方向上的旋轉運動，絲桿通過推動與之螺紋連接的滑塊進行水平方向上的線性運動，促使卡板相對筒體A進行擺動的同時進行水平方向上的往復甩動的方式，實現驅動卡板相對筒體A進行擺動對濾板進行暴露的同時帶動卡板以及濾板進行水平方向上的往復甩動，將位于卡板、濾板表面，以及濾孔A和濾孔B上的雜物甩出的技術效果，即實現能夠對過濾總成進行拆裝以及對卡板以及濾板進行甩動清潔的技術效果。
