　　摘要

　　本實用新型屬于污水處理的技術領域，具體地說是一種環境保護用污水處理裝置。本實用新型要解決的技術問題是提供一種處理效果好、維護管理方便、費用低，適應能力強的環境保護用污水處理裝置。為了解決上述技術問題，本實用新型提供了這樣一種環境保護用污水處理裝置，包括有支撐架和填料容器，支撐架上由下至上依次設有多個填料容器，最底部的填料容器鑲嵌在支撐架內，各填料容器的上端部均設有容器棱，除了最下方的填料容器，其它各填料容器的外壁上靠近底部均設有搭接凸起。本實用新型提供一種處理效果好、維護管理方便、工程基建和運行費用低，負荷變化適應能力強的環境保護用污水處理裝置。

　　權利要求書

　　1.一種環境保護用污水處理裝置，其特征在于，包括有支撐架(1)和填料容器(6)，支撐架(1)上由下至上依次設有多個填料容器(6)，最底部的填料容器(6)鑲嵌在支撐架(1)內，各填料容器(6)的上端部均設有容器棱(7)，除了最下方的填料容器(6)，其它各填料容器(6)的外壁上靠近底部均設有搭接凸起(9)，相鄰兩個填料容器(6)通過搭接凸起(9)與容器棱(7)搭接，各填料容器(6)的上端設有拎手(11)，填料容器(6)底部都連接有出水導管(12)，出水導管(12)下端設有集水容器(2)，出水導管(12)上設有水閥(3)。

　　2.根據權利要求1所述的一種環境保護用污水處理裝置，其特征在于，所述集水容器(2)上部設有液位傳感器(14)，所述水閥(3)為電控閥(13)，所述支撐架(1)上設有控制器(15)，控制器(15)與電控閥(13)和液位傳感器(14)連接。

　　3.根據權利要求1所述的一種環境保護用污水處理裝置，其特征在于，所述集水容器(2)內設有COD測試計(16)。

　　說明書

　　一種環境保護用污水處理裝置

　　技術領域

　　本實用新型屬于污水處理的技術領域，具體地說是一種環境保護用污水處理裝置。

　　背景技術

　　人工濕地具有將土壤、充填料、水生動植物對污水的凈化特點綜合應用的特征，這一特征使之成為擁有獨具特性的主要生態系統。人工濕地具有處理效果好、維護管理方便、工程基建和運行費用低，以及對負荷變化適應能力強等優點，比較適合于技術管理水平不是很高、規模較小的城鎮或鄉村的污水處理。

　　隨著人類環境意識的發展和擴大，人工濕地在環境方面的價值逐漸被人們所發現。可以說，人工濕地是發展循環經濟，建設“節能減排”和“環境友好型”社會，實現可持續發展的重要污水處理技術。基于人工濕地具有諸多優點，人工濕地受到國內外環保界的廣泛關注，也有越來越多的人工濕地工程項目處于計劃或設計中，其技術也在走向成熟。

　　實用新型內容

　　(1)要解決的技術問題

　　本實用新型為了克服現有污水處理裝置處理效果差、維護管理麻煩、費用高，適應能力弱的缺點，本實用新型要解決的技術問題是提供一種處理效果好、維護管理方便、費用低，適應能力強的環境保護用污水處理裝置。

　　(2)技術方案

　　為了解決上述技術問題，本實用新型提供了這樣一種環境保護用污水處理裝置，包括有支撐架和填料容器，支撐架上由下至上依次設有多個填料容器，最底部的填料容器鑲嵌在支撐架內，各填料容器的上端部均設有容器棱，除了最下方的填料容器，其它各填料容器的外壁上靠近底部均設有搭接凸起，相鄰兩個填料容器通過搭接凸起與容器棱搭接，各填料容器的上端設有拎手，填料容器底部都連接有出水導管，出水導管下端設有集水容器，出水導管上設有水閥。

　　優選地，所述集水容器上部設有液位傳感器，所述水閥為電控閥，所述支撐架上設有控制器，控制器與電控閥和液位傳感器連接。

　　優選地，所述集水容器內設有COD測試計。

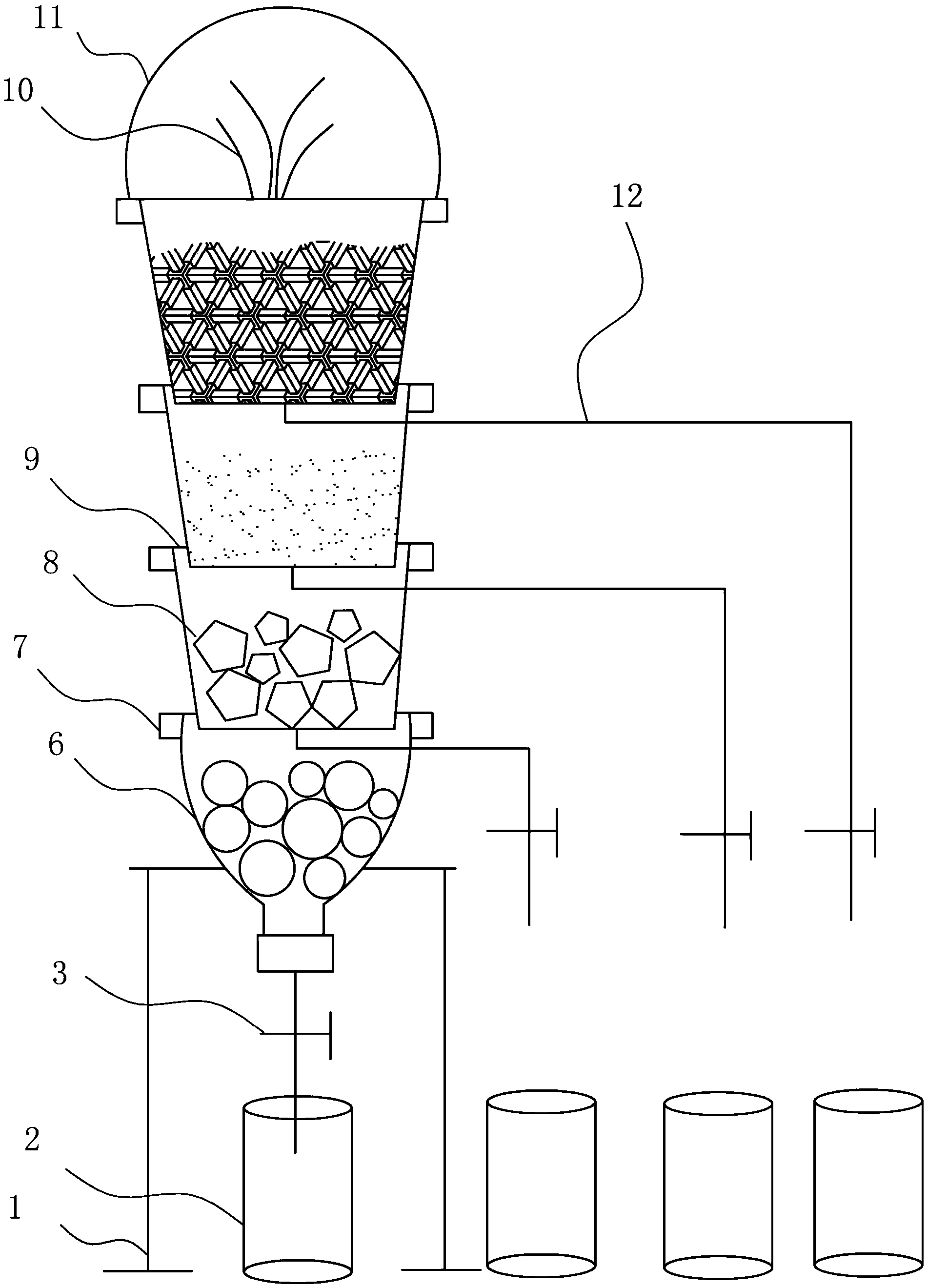

　　工作原理：首先，把污水倒入最高層的填料容器中，污水通過自重緩緩地往下流，經過各填料容器的過濾，填料容器底部都連接有出水導管，出水導管下端設有集水容器，出水導管上設有水閥，通過手動打開水閥就能夠輕易的得到相應填料容器對污水處理后的水體。

　　所述集水容器上部設有液位傳感器，所述水閥為電控閥，所述支架上設有控制器，控制器與電控閥和液位傳感器連接。當集水容器中達到預設值時，液位傳感器發出液面過高的信號給控制器，控制器則控制電控閥關閉，水體不再流出，當集水容器中水位沒有達到預設值時，液位傳感器發出液面過低的信號給控制器，使電控閥打開，水體流出。

　　所述集水容器內設有COD測試計，集水容器中有液體流進時，COD測試計能夠簡單直觀的觀察到水體的過濾效果，掌握每個充填料對污水處理的貢獻。

　　(3)有益效果

　　本實用新型提供一種處理效果好、維護管理方便、工程基建和運行費用低，負荷變化適應能力強的環境保護用污水處理裝置。
