1 工程概況

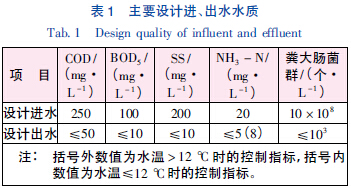

陜西延長石油集團橡膠有限公司年生產子午線輪胎2 000萬條，其中全鋼子午線輪胎400萬條，半鋼子午線輪胎1 600萬條，在職員工2 000 人，排放的污水主要為生產廢水及生活污水，廢水處理站設計占地面積為3 444 m2，處理規模為3 000 m3 /d，出水水質需達到《城鎮污水處理廠污染物排放標準》(GB 18918—2002 ) 一級A 標準。采用倍增組合(QWSTN) 復合生化反應器成功處理了北方低溫地區綜合污水［1］，同時在延安河莊坪污水處理廠［2］得到成功運用，此次采用該工藝處理輪胎生產廢水。設計進、出水水質見表1。

2 工藝流程

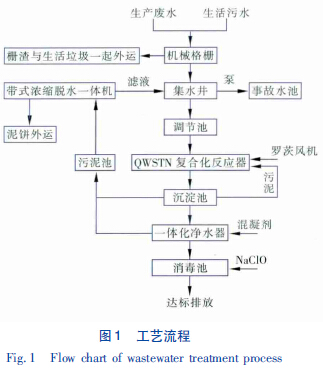

選用的工藝流程見圖1。

廢水重力自流進入格柵井，經機械格柵攔截較大懸浮物及漂浮物后自流進入集水井。經泵提升進入調節池，在調節池中設置固液均質混合器，對污水進行混合攪拌，確保均質均量。調節池出水經泵提升進入倍增組合(QWSTN) 復合生化反應器。反應器包括缺氧反硝化段和好氧段，在池中投加上海中耀環保實業有限公司的專利產品——高比表面積ZYZX 型疊片展開式懸浮球形微生物載體，同時控制好氧段中溶解氧，使池中發生同步硝化反硝化，提高總氮去除效果。復合生化池出水自流進入沉淀池。沉淀池上清液自流進入一體化凈水器，一體化凈水器內分為混凝沉淀區和石英砂過濾區，進一步對沉淀池出水混凝沉淀過濾，確保出水達標。一體化凈水器出水自流進入消毒池，經投加次氯酸鈉消毒后排放。

3 主要工藝單元設計

①調節池。采用鋼混結構，HRT為8 h。分2格，單格尺寸為10．5 m×10．5 m×5．0 m，采用固液混合攪拌器混合攪拌。設提升泵2 臺(1 用1 備) 。

②事故池。采用鋼混結構，HRT為8 h。分2格，單格尺寸為10．5 m×10．5 m×5．0 m，采用固液混合攪拌器混合攪拌。設提升泵2 臺(1 用1 備) 。

③倍增組合(QWSTN) 復合生化反應器。采用鋼混結構，分2 格，單格尺寸為18．9 m×5．0 m×5．0 m。HRT為8 h(缺氧段、好氧段) 。疊片展開式懸浮球形微生物載體填充比為30%，該載體比表面積為500 m2 /m3。曝氣采用羅茨鼓風機，2臺，1用1備，單機功率為11 kW。采用免堵塞曝氣器175 套，該曝氣器氧轉移效率為20%。

④沉淀池。設2 組輻流式沉淀池，鋼混結構，單池尺寸為10．0 m×10．0 m×5．5 m。設計表面負荷為0．6 m3 /(m2·h) ，沉淀時間為2．5 h。污泥泵2 臺(1 用1 備) ，單機功率為3．0 kW。

⑤一體化凈水器。設2 座，鋼制結構，單池尺寸為8．0 m×4．0 m×4．0 m。單池處理能力為65m3 /h，石英砂濾料填充厚度為1．5 m，設反沖洗水泵2 臺，1用1 備，單機功率為22．0 kW。

⑥消毒池。采用鋼混結構，尺寸為4．5 m×8．0 m×4．0 m。

⑦污泥脫水機房。設帶式污泥脫水機1 臺，污泥進料泵2 臺，1用1 備; 藥劑投加計量泵2 臺，1用1 備。

4 工程調試運行情況

該污水處理廠于2011 年11 月開始正式通水調試，為縮短污泥培養周期，從咸陽東郊污水處理廠接種活性污泥。

①接種培養階段。向倍增組合(QWSTN) 復合生化反應器投加活性污泥1 500 kg，將污水引入倍增組合(QWSTN) 復合生化反應器進行曝氣，并開動污泥回流泵，使曝氣池與沉淀池接通循環，經5 ～10 天連續運行曝氣后，污泥濃度達到1．2 g /L，SV30達到10%～18%，生物膜量達到0．6 g /L。經觀察，活性污泥具有良好的凝聚沉降性能，污泥內含有大量的菌膠團和纖毛蟲原生動物，載體生物膜內含有大量鐘蟲、等枝蟲、蓋纖蟲等。此時二沉池出水COD為50～70 mg /L，NH3-N為0．1～1．5 mg /L，SS為15～46 mg /L。

②工藝聯動調試。控制60 m3 /d 的剩余污泥排放量，并進行污泥脫水處理，同時控制污泥回流比為50%，使倍增組合(QWSTN) 復合生化反應器中活性污泥濃度維持在1．2 g /L。

一體化凈水PAC 藥劑投加量為20～50 mg /L時，沉淀效果最佳，過濾區出水濁度最低。每隔2 天對石英砂過濾區反沖洗一次。

5 運行效果

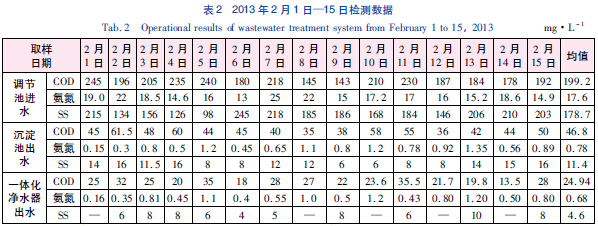

表2為2013 年2 月1 日—15 日廢水處理系統的COD、氨氮和SS 的檢測數據(水溫平均為12 ～15℃) 。

由表2 可知，沉淀池出水COD、氨氮濃度均值分別為46．8 mg /L 和0．78 mg /L，即倍增組合(QWSTN)復合生化反應器(投加填料活性污泥系統) 對COD、氨氮的去除率可分別為76．5% 和95．6%。一體化凈水器出水COD、氨氮濃度均值分別為24．94mg /L 和0．68 mg /L，即該工藝段對COD、氨氮的去除率可分別達到46．7% 和12．8%。整體工藝系統對COD、氨氮和SS 的總去除率分別達到87．5%、91．1%和97．4%。可見，“倍增組合(QWSTN) 復合生化反應器+ 一體化凈水器”工藝成功處理了輪胎生產廢水。具體參見http://www.jianfeilema.cn更多相關技術文檔。

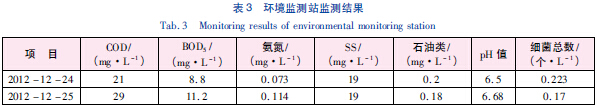

陜西省環境監測站監測結果見表3。

6 結語

2012 年12 月，陜西省環境監測站對廢水處理站組織竣工驗收。經連續取樣檢測，確認該污水站處理后的排放水質達到《城鎮污水處理廠污染物排放標準》(GB 18918—2002)一級A 排放標準。目前，該污水廠已連續穩定運行一年多時間，出水均達標排放。
