鋼鐵企業熱軋車間濁環水系統主要供給出爐輥道、軋機前后工作輥、四輥軋機、矯直機前輥、分段剪后輥道、矯直機矯直輥身冷卻，高壓水除磷，出爐輥道等冷卻用水。濁環水中含有較多的潤滑油脂，粗、細氧化鐵皮、泥砂等雜質，特別是油與金屬粉塵及泥砂等雜質粘合在一起，形成了具有較大粘性的“油泥”，油泥很容易粘附在水處理設備及管道上，特別是會使高速過濾器內的濾料堵塞、板結，給循環水帶來了很大危害，嚴重影響生產正常運行。

1　處理工藝流程確定

目前，國內熱軋車間濁環水處理流程大部分為三段式，并采用機械設備除油。其流程見圖1。

圖1三段式處理流程



通過國內調研，采用三段式處理流程可以去除大部分氧化鐵皮和泥砂，使用機械設備除油，只能去除浮油，不能去除乳化油，而熱軋車間濁環水中卻含有部分乳化油，如果不去除，也會造成過濾器內濾料堵塞、板結，嚴重的影響生產。

因此，根據國內企業的運行狀況，最后確定酒鋼中厚板軋機濁環水處理采用二段式處理工藝流程加旁流化學除油設計，其流程見圖2。

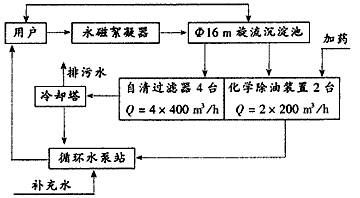

圖2濁環水處理工藝流程


該工藝設計循環水量：軋線各設備為1617m3/h，沖氧化鐵皮為336m3/h，均通過鐵皮溝進入旋流沉淀池，總回水量為1948m3/h。處理前SS500 ～700mg/L、油≤15～20mg/L，處理后SS≤50mg/L，油5～10mg/L。

該工藝的特點是流程簡單、投資省、占地小、管理方便。以自清洗過濾器和化學除油裝置代替機械設備除油流程中的二次沉淀池和壓力過濾器。既能去除浮油，又能去除乳化油，同時也能去除懸浮物，達到除油泥雙重目的。

2　選用設備的特點
1）磁混凝器
設計采用高效能磁混凝技術，即污水經過永磁絮凝器磁化，使細小的氧化鐵皮微粒聚合成團，大大增加顆粒沉淀范圍和沉降速度，從而使一些難以沉降的細小顆粒得以沉降，進一步提高了沉淀效率。這種永磁絮凝器有不用電、安全可靠、經久耐用、易于維修等優點。

2）自清洗過濾器
目前國內熱軋車間濁環水處理系統大部分采用高、中速過濾器，在實際運行中由于受到水中的油和懸浮物影響，使濾料堵塞和板結。在生產控制好，漏油少，水中油和懸浮物含量低的情況下，一般來說運行一年更換一次濾料。有的企業一年更換2次。更換濾料存在著難度大、環境差、費用增加等缺點。因此，本設計采用自清洗過濾器代替高速過濾器。自清洗過濾器內配有多個過濾芯棒，芯棒上用不銹鋼線繞成Ｖ形過濾區，可使水中的懸浮物及微量油截留在Ｖ形區內，以達到處理目的。自清洗過濾器具有反洗水量少，僅為出水量的0.5～1%，自動化水平高，可以自動反洗，反沖洗時不超過1～3min，安裝方便，維修量少等優點，這次在酒鋼中厚板工程濁環水系統中使用，證明了這些優點。具體參見http://www.jianfeilema.cn更多相關技術文檔。

3）化學除油裝置
目前采用的除油方法有多種多樣。機械除油設備的種類也很多，但是都存在一些不足。如帶式除油機效率低，皮帶易變形；管式除油機吸油量小，且油管易老化；浮桶式除油機易堵塞；浮油回收機效果好，但也存在除油過程中帶水。因此在本工程設計中，根據中厚板軋機生產情況，濁環水含油量不大的特點，為降低成本，減少水中油的積累，采用旁流化學除油裝置進行處理。化學除油裝置是近年新開發的一種集除油沉淀為一體的處理設備，現已在諸多鋼鐵企業中應用，是去除“油泥”的理想設備。
