工作原理：
SMDF型轉盤過濾器由一系列垂直安裝，可旋轉的過濾轉盤構成，轉盤安裝在中央轉鼓之上。每一轉盤由兩個半圓扇片組成。組件上安裝繃裹網狀不銹鋼濾布的膜片，濾布平均孔徑可根據客戶實際要求選取5μm-200μm。

進水通過自由落差，從中央轉鼓進入過濾轉盤，由內向外穿流過濾，然后過濾后的液體從構筑物的出口流出。過濾期間，轉盤開始處于靜止狀態。

進水中的固體物質被濾布截留，沉積在濾布上。隨著過濾時間延長，中央轉筒的液位上升。在到達預先設置的最大液位時，轉盤開始緩慢旋轉，反沖洗水泵抽取過濾后的清水通過沖洗噴嘴對濾布上沉積的固體物質進行沖洗。整個運行過程中，過濾均為連續的，即便在清洗過程中，過濾仍在進行。

通過中央轉鼓中間安裝的排渣槽將沖洗后的渣水混和物排出系統。

應用范圍：
1. 污水的深度處理

2.自來水水源水處理

3.物質回收

4.工業生產廢水處理

5.中水回用

6.工業過程水處理

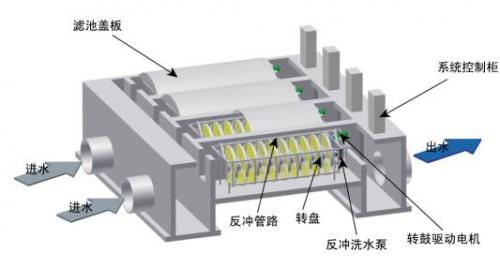

平面效果圖

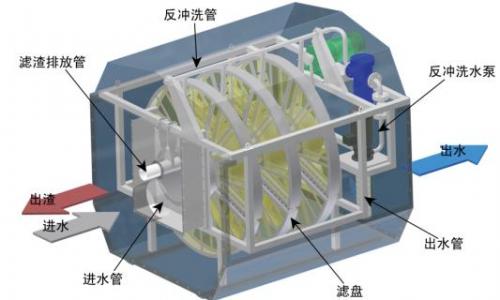

系統構成
1.   轉盤過濾器

SMDF過濾系統由中央轉鼓、過濾轉盤、排渣管路組成。中央轉鼓由電機驅動，中央轉鼓內部安裝排渣槽，用以收集沖洗下來的高濃度渣水混合液。

2.   反沖系統

反沖系統由反沖水泵、沖洗棒、噴嘴組成。反沖啟動時，反沖水泵抽取過濾后的清水抽取作為沖洗水，通過沖洗棒運輸到噴嘴，噴射出扇形高壓水流沖洗濾布，沖洗水量只占過濾水量的1%，不影響過濾效率。

3.   系統控制中心

IP65等級的系統控制中心控制過濾器的工作。配備觸摸顯示屏，實時了解水位變化以及濾盤運行情況，可進行自動控制或手動控制，可根據需要采用液位控制或時間控制的運行模式，參數設置的操作也十分簡便。可進行遠程監控，設置了故障報警，使運行過程更加安全可靠。

4.   其他

高性能的水位感應器：用于測定中央轉鼓液位，以提示反沖開啟和關閉。

進水篩網：用于阻隔進水攜帶的較大的懸浮物，防止堵塞轉盤。

進水閘門：控制進水流量。

濾池蓋板：用于遮擋陽光，防止藻類滋生。

出水堰門：用于控制出水水位。

系統特點
將不銹鋼濾布應用于微孔過濾技術中，高效阻截懸浮物。
毋須采用水泵提升液位，可直接利用自由落差進行污水過濾。
專利技術的扇片安裝設計，密封性能優越，維護方便。
濾布選用不銹鋼316L機織布，孔隙均勻，過濾精度高，濾布孔徑5-200μm。
設計簡潔，所需機械設備和附屬部件少，全封閉結構，占地小。
全不銹鋼結構，使用壽命長。
連續性運轉，閑置率低。
直接采用過濾后的水作為反沖洗水，毋須外源沖洗水。
直徑可選1.5m，2m，2.2m，2.5m，碟片單組最多可達20片，組合更靈活。
通過更換和增加轉碟，可以達到更高的過濾要求和處理能力。
過濾系統的外部設置蓋板，可有效防止藻類進行光合作用附著生長在濾布上。
系統總水頭損失小，不超過0.5 m。具體參見http://www.jianfeilema.cn更多相關技術文檔。
設備參數
