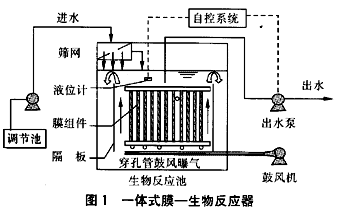

一體式膜—生物反應器處理醫院污水的工程設備的內部構造見圖1，設計處理能力為20m³/d。

　　整個裝置主要由生物反應池和膜組件組成。生物反應池采用好氧完全混合式活性污泥反應池，有效容積為6m³，設有隔板將其分為大小相等的兩個池子，內置聚乙烯中空纖維膜組件24塊，每塊膜組件的面積為4 m²，膜總面積為96m²。膜組件下設有穿孔管曝氣，曝氣量控制在80～90m³/h。中空纖維膜采用間歇運行，抽吸頻率為開13 min，關2 min。壓差計用于監測膜過濾壓力的變化。液位計控制活性污泥反應器液面的恒定。流量計用于測定膜出水的流量。

　　接種污泥取自北京高碑店污水處理廠二沉池回流污泥。污水先流入調節池，然后由泵提升經細篩網過濾后進入膜—生物反應器。在反應器中，污水中的有機物主要被微生物分解，混合液在泵的抽吸作用下，經膜過濾后得到處理水。
