公布日：2023.11.24

申請日：2023.10.23

分類號：B02C18/10(2006.01)I;B60P3/36(2006.01)I;B02C18/18(2006.01)I;B02C18/24(2006.01)I;B08B3/08(2006.01)I

摘要

本發明公開了一種房車用生活廢水回收處理設備，屬于廢水處理技術領域。一種房車用生活廢水回收處理設備，包括箱體，還包括：隔板，設置在箱體內，所述隔板將箱體分隔成廢水室和安裝室；所述廢水室用于收集廢水；立管，設置在箱體上；連接管和輸水管，均與所述立管相連通；所述連接管用于連接房車的廚房排水管道，所述輸水管的另一端置于廢水室內；轉軸，轉動連接在立管內，所述轉軸上呈圓周分布的設置有破碎刀片；濾網，設置在安裝室內，所述濾網置于立管的正下方，所述濾網下方設有斜板，所述斜板與濾網組成的通道與廢水室相連通；本發明可以防止食材殘渣附著在破碎刀片上，保證了破碎刀片的鋒利性，提高了破碎刀片的破碎效果。

權利要求書

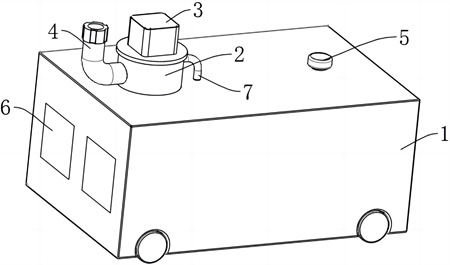

1.一種房車用生活廢水回收處理設備，包括箱體（1），其特征在于，還包括：隔板（13），設置在箱體（1）內，所述隔板（13）將箱體（1）分隔成廢水室（12）和安裝室（16）；所述廢水室（12）用于收集廢水；立管（2），設置在箱體（1）上；連接管（4）和輸水管（7），均與所述立管（2）相連通；所述連接管（4）用于連接房車的廚房排水管道，所述輸水管（7）的另一端置于廢水室（12）內；轉軸（8），轉動連接在立管（2）內，所述轉軸（8）上呈圓周分布的設置有破碎刀片（10）；濾網（26），設置在安裝室（16）內，所述濾網（26）置于立管（2）的正下方，所述濾網（26）下方設有斜板（29），所述斜板（29）與濾網（26）組成的通道與廢水室（12）相連通。

2.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述箱體（1）上設有投料口（5），所述箱體（1）的頂面設有存放盒（11），所述投料口（5）用于向存放盒（11）中加入洗滌劑，所述存放盒（11）置于廢水室（12）內。

3.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述立管（2）上設有電機（3），所述轉軸（8）的頂端固定連接在電機（3）的輸出端。

4.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述輸水管（7）置于立管（2）內的開口端高于連接管（4）置于立管（2）內的開口端，所述轉軸（8）上呈圓周分布的設置有擋板（9），所述擋板（9）置于破碎刀片（10）的上方，所述擋板（9）與輸水管（7）置于立管（2）內的開口端相對。

5.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述輸水管（7）置于廢水室（12）內的一端設有加壓盒（15），所述加壓盒（15）內轉動連接有渦輪葉片（19），所述加壓盒（15）上設有第二防護板（18），所述第二防護板（18）置于安裝室（16）的一端與轉軸（8）的底端轉動相連。

6.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述安裝室（16）內設有處理盒（14），所述處理盒（14）上設有第一防護板（17），所述轉軸（8）置于第一防護板（17）內的一端設有第一傳動帶（20）。

7.根據權利要求6所述的一種房車用生活廢水回收處理設備，其特征在于，所述濾網（26）置于處理盒（14）內，所述濾網（26）的兩邊設有收集槽（27），所述收集槽（27）內滑動連接有清掃板（25），所述收集槽（27）內開設有落渣口（28），所述落渣口（28）的下方設有殘渣盒（6）。

8.根據權利要求7所述的一種房車用生活廢水回收處理設備，其特征在于，所述處理盒（14）內轉動連接有絲桿（24），所述清掃板（25）螺紋連接在絲桿（24）上。

9.根據權利要求8所述的一種房車用生活廢水回收處理設備，其特征在于，所述絲桿（24）置于處理盒（14）外的一端固定連接有第二錐齒輪（23），所述第二錐齒輪（23）上嚙合連接有第一錐齒輪（22），所述第一錐齒輪（22）通過第二傳動帶（21）與第一傳動帶（20）轉動相連。

10.根據權利要求1所述的一種房車用生活廢水回收處理設備，其特征在于，所述隔板（13）上開設有出水口（30），所述出水口（30）與斜板（29）和濾網（26）組成的通道相對應。

發明內容

本發明的目的是為了解決現有技術中問題，而提出的一種房車用生活廢水回收處理設備。

為了實現上述目的，本發明采用了如下技術方案：包括箱體，還包括：隔板，設置在箱體內，所述隔板將箱體分隔成廢水室和安裝室；所述廢水室用于收集廢水；立管，設置在箱體上；連接管和輸水管，均與所述立管相連通；所述連接管用于連接房車的廚房排水管道，所述輸水管的另一端置于廢水室內；轉軸，轉動連接在立管內，所述轉軸上呈圓周分布的設置有破碎刀片；濾網，設置在安裝室內，所述濾網置于立管的正下方，所述濾網下方設有斜板，所述斜板與濾網組成的通道與廢水室相連通。

優選地，所述箱體上設有投料口，所述箱體的頂面設有存放盒，所述投料口用于向存放盒中加入洗滌劑，所述存放盒置于廢水室內。

優選地，所述立管上設有電機，所述轉軸的頂端固定連接在電機的輸出端。

優選地，所述輸水管置于立管內的開口端高于連接管置于立管內的開口端，所述轉軸上呈圓周分布的設置有擋板，所述擋板置于破碎刀片的上方，所述擋板與輸水管置于立管內的開口端相對。

優選地，所述輸水管置于廢水室內的一端設有加壓盒，所述加壓盒內轉動連接有渦輪葉片，所述加壓盒上設有第二防護板，所述第二防護板置于安裝室的一端與轉軸的底端轉動相連。

優選地，所述安裝室內設有處理盒，所述處理盒上設有第一防護板，所述轉軸置于第一防護板內的一端設有第一傳動帶。

進一步地，所述濾網置于處理盒內，所述濾網的兩邊設有收集槽，所述收集槽內滑動連接有清掃板，所述收集槽內開設有落渣口，所述落渣口的下方設有殘渣盒。

進一步地，所述處理盒內轉動連接有絲桿，所述清掃板螺紋連接在絲桿上。

進一步地，所述絲桿置于處理盒外的一端固定連接有第二錐齒輪，所述第二錐齒輪上嚙合連接有第一錐齒輪，所述第一錐齒輪通過第二傳動帶與第一傳動帶轉動相連。

優選地，所述隔板上開設有出水口，所述出水口與斜板和濾網組成的通道相對應。

與現有技術相比，本發明提供了一種房車用生活廢水回收處理設備，具備以下有益效果：1、該房車用生活廢水回收處理設備，通過轉軸驅動渦輪葉片轉動，使得廢水室內混合著洗滌劑的廢水噴灑在立管內，通過轉動擋板，廢水沖擊在擋板上，使得廢水更均勻的噴灑在立管內、破碎刀片上，廢水經過擋板的引導，使得廢水噴灑在破碎刀片上的沖擊力更大，能更有效的除去破碎刀片上的食材殘渣，避免食材殘渣附著在破碎刀片上，使得破碎刀片破碎效果下降。

2、該房車用生活廢水回收處理設備，通過輸水管將廢水室內的廢水輸送至立管內，使得廢水室內的廢水循環流動，讓洗滌劑與廢水充分混合，使得洗滌劑對油漬的清潔效果更好。

3、該房車用生活廢水回收處理設備，通過轉軸帶動絲桿轉動，使得清掃板對收集槽往復清理，讓收集槽內的食材殘渣收集在殘渣盒中，便于使用者后期處理。

該房車用生活廢水回收處理設備中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明能除去附著在破碎刀片上的食材殘渣，避免食材殘渣在破碎刀片上脫水結殼，影響破碎刀片鋒利程度，進而導致破碎刀片對食材殘渣的破碎效果下降。

（發明人：王位元;馮振戈;劉紀廷）
