為了解決生物膜法出水溢流不夠清澈的問題，法國OTV公司開發了生物曝氣過濾工藝(BAF)，不需設二沉池。在美國和歐洲，BAF工藝流程主要用于城市污水處理，第一套裝置建在靠近巴黎的soissons污水處理廠。日本近年來將BAF工藝應用于工業廢水處理，為了適應不同的水質，防止設備堵塞，荏原公司對BAF設備的下部結構作了相應的改進，獲得了良好效果，且具備了一定的推廣價值。

    1 改進的BAF工藝��

    1.1 設備的改進��

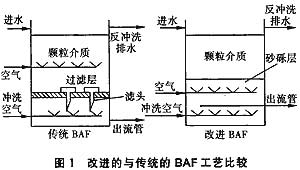

    工業廢水的水質復雜，要有效地應用BAF工藝，必須確保設備不發生堵塞現象，為此需對傳統的BAF設備進行改進，改進內容集中在如圖1所示的底部結構上。 　

    首先去掉濾頭，在新裝的穿孔水收集管(孔徑＜10mm)上置砂礫層；其次，把空氣擴散管從濾料層降低到砂礫層中，目的是防止脫落的生物膜或濾料碎屑堵塞空氣擴散孔。��
    把空氣擴散管降低到砂礫層中后，因過濾是濾料層的整個區域起作用，故改進工藝的過濾效率并未降低，測試結果如圖2所示。

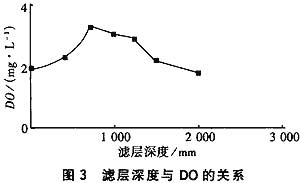

    如圖3所示，工藝改進后促進了氣泡均勻分布，使整個濾層成為一個好氧區，并在其中進行著有效的好氧生物處理，有助于節省曝氣量。

    1.2 BOD的去除效果��

    圖4所示為BOD負荷所對應BOD去除率，當BOD負荷為3kg/(m3·d)時，BOD去除率達90%以上。

    1.3 附著生物膜量

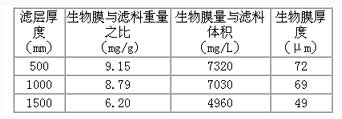

    經測定，改進的BAF中附著在顆粒介質(濾料)上的生物膜量見表1。��

表1　顆粒介質（濾料）上的生物膜量 濾層厚度

    2 改進BAF工藝處理工業廢水的應用實例

    2.1紙板廠廢水處理��

    BAF工藝的運行條件及處理結果分別見表2、3(表中括號內的數值為平均值)。��

表2  BAF工藝的運行條件 流量（m3/d）  11000-12000（11500）

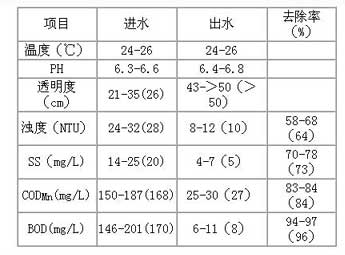

表3  BAF工藝的運行結果

    2.2 印染廢水處理��

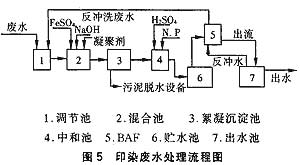

    圖5所示為處理流程。

    該廠設置了一個調節池用以調節水質水量，同時反沖洗水也返回到調節池。��
    BAF的運行條件和處理結果分列于表4、5與處理紙板廠廢水的情況相比，BOD去除率稍低一點，推測原因是由于基質不同所致。

表4　　運行條件 流量（m3/d）  240

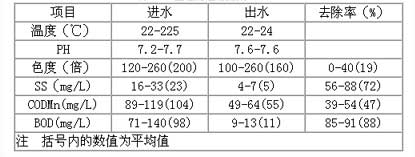

表5 BAF工藝的運行結果

    3 結語��

    ①改進的BAF設備通過去掉濾頭，增加了砂礫層厚度并在砂礫層中放置充氣擴散管，在保證過濾效率的前提下，完全防止了設備堵塞，由于空氣擴散點的降低，使整個濾料層均處在有氧狀態，有助于好氧生物反應的進行。��
    ②改進的BAF設備不會發生填料堵塞及膜的老化剝落現象，SS去除效率高，無需設置二沉
    ③改進后的BAF工藝應用于工業廢水處理(紙板廠廢水和染色廢水)，其BOD負荷在3kg/(m³·d)以下，BOD去除率超過90%，出水的SS為10mg/L以下，去除每公斤BOD所需空氣量＜15m³，水氣比為1∶2.34，遠遠小于生物接觸氧化工藝的水氣比1∶20。
    ④改進的BAF工藝占地面積小、能耗低、處理效率高、易于維護。作者: 孫力平 侯紅娟
