公布日：2023.10.13
申請日：2023.09.07
分類號：C02F1/52(2023.01)I;C02F1/66(2023.01)I;B01F35/12(2022.01)I
摘要
本發明涉及廢水處理領域，尤其涉及一種農藥乳化劑生產的廢水處理裝置。要解決的技術問題為：現有設備無法有效對雜質進行有效清理，現有處理裝置經常會遇到堵塞的問題，導致裝置對廢水處理的效果顯著降低，人工清理困難大，且效果差，影響廢水的正常處理。本發明的技術實施方案是：一種農藥乳化劑生產的廢水處理裝置，包括有支撐架和反應釜等；支撐架上安裝有反應釜。本發明實現了通過清理板旋轉對溶液表面漂浮的絮狀物進行打撈清理，并且使被打撈的絮狀物向收集管流動匯集，通過收集管將絮狀物排出，實現清理，同時，由于清理板內部填充有泡沫，使清理板漂浮于溶液表面，確保清理板跟隨溶液高度漂浮旋轉，實現對絮狀物的持續打撈清理。
權利要求書

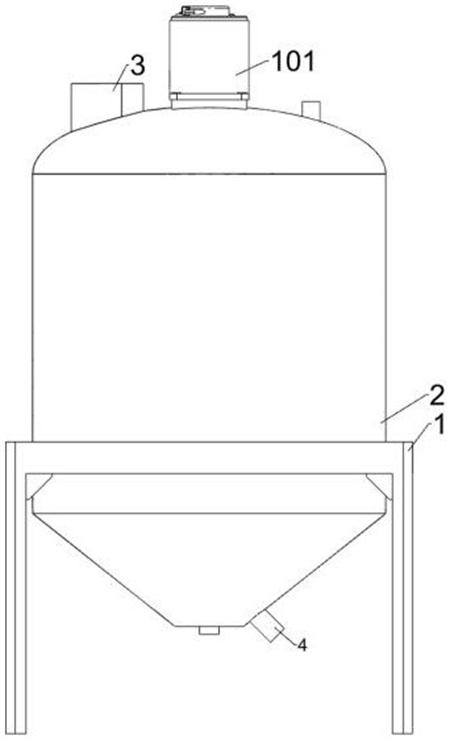

1.一種農藥乳化劑生產的廢水處理裝置，包括有支撐架（1）和反應釜（2）；支撐架（1）上安裝有反應釜（2）；反應釜（2）底部開設有用于排出絮狀物的出料口；反應釜（2）上側開設有用于添加中和劑的進料口；其特征是：還包括有清理板（5）、匯集板（6）、收集管（7）、攪拌組件和刮除系統；反應釜（2）上設置有用于對溶液進行攪拌的攪拌組件；攪拌組件內設置有用于排出絮狀物的收集管（7）；收集管（7）設置為空心狀，且采用彈性軟管；反應釜（2）內設置有若干個旋轉用于清理漂浮在溶液表面絮狀物的清理板（5）；清理板（5）內部填充有泡沫，且設置為傾斜狀，傾斜方向為反應釜（2）邊緣向中心延伸；清理板（5）上設置有若干個用于對絮狀物進行匯集引導的匯集板（6）；匯集板（6）上設置有弧形面；攪拌組件內設置有用于清理殘留絮狀物的刮除系統。
2.按照權利要求1所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：清理板（5）寬度由反應釜（2）中心向邊緣逐漸增大。
3.按照權利要求1所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：清理板（5）外側設置為向心弧面狀，且弧面與反應釜（2）內壁緊密接觸。
4.按照權利要求1所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：清理板（5）設置有若干呈傾斜狀引流槽（5001），且引流槽（5001）靠近反應釜（2）內壁一側高度高于引流槽（5001）遠離反應釜（2）內壁一側。
5.按照權利要求1所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：攪拌組件包括有電機（101）、攪拌桿（102）和攪拌葉（103）；反應釜（2）上安裝有電機（101）；電機（101）輸出端固接有攪拌桿（102）且攪拌桿（102）設置為中空狀，左右兩側分別開設有凹槽；攪拌桿（102）上固接有用于對溶液進行混合攪拌的攪拌葉（103）。
6.按照權利要求5所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：還包括有進液管（3）和出液管（4）；反應釜（2）上側左部安裝有用于輸送攜帶雜質溶液的進液管（3）；反應釜（2）下側右部設置有用于排放不含雜質的出液管（4）。
7.按照權利要求5所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：刮除系統包括有氣囊（201）和刮板（202）；攪拌桿（102）外側安裝有用于擠壓攪拌桿（102）的氣囊（201）；氣囊（201）貼合于攪拌桿（102）外表面；收集管（7）上固接有用于清理攪拌桿（102）內壁的刮板（202）。
8.按照權利要求7所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：還包括有引導板（301）；清理板（5）下側固接有用于引導絮狀物向上運動的引導板（301），且引導板（301）位于清理板（5）下方。
9.按照權利要求7所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：引導板（301）設置為直角三角板，且直角三角板的斜面為直角三角板的上表面。
10.按照權利要求9所述的一種農藥乳化劑生產的廢水處理裝置，其特征是：還包括有引導塊（401）；反應釜（2）內壁由上至下等距設置有若干個對清理板（5）翻轉清理的引導塊（401）；清理板（5）通過扭力彈簧（10）與收集管（7）活動連接。
發明內容
為了克服現有設備在處理過程中，無法有效對雜質進行有效清理，現有處理裝置經常會遇到堵塞的問題，導致裝置對廢水處理的效果顯著降低，人工清理困難大，且效果差，影響廢水的正常處理的缺點，本發明提供一種農藥乳化劑生產的廢水處理裝置。
本發明的技術實施方案是：一種農藥乳化劑生產的廢水處理裝置，包括有支撐架和反應釜；支撐架上安裝有反應釜；反應釜底部開設有用于排出絮狀物的出料口；反應釜上側開設有用于添加中和劑的進料口；還包括有清理板、匯集板、收集管、攪拌組件和刮除系統；反應釜上設置有用于對溶液進行攪拌的攪拌組件；攪拌組件內設置有用于排出絮狀物的收集管；收集管設置為空心狀，且采用彈性軟管；反應釜內設置有若干個旋轉用于清理漂浮在溶液表面絮狀物的清理板；清理板內部填充有泡沫，且設置為傾斜狀，傾斜方向為反應釜邊緣向中心延伸；清理板上設置有若干個用于對絮狀物進行匯集引導的匯集板；匯集板上設置有弧形面；攪拌組件內設置有用于清理殘留絮狀物的刮除系統。
可選地，清理板寬度由反應釜中心向邊緣逐漸增大。
可選地，清理板外側設置為向心弧面狀，且弧面與反應釜內壁緊密接觸。
可選地，清理板設置有若干呈傾斜狀引流槽，且引流槽靠近反應釜內壁一側高度高于引流槽遠離反應釜內壁一側。
可選地，攪拌組件包括有電機、攪拌桿和攪拌葉；反應釜上安裝有電機；電機輸出端固接有攪拌桿且攪拌桿設置為中空狀，左右兩側分別開設有凹槽；攪拌桿上固接有用于對溶液進行混合攪拌的攪拌葉。
可選地，還包括有進液管和出液管；反應釜上側左部安裝有用于輸送攜帶雜質溶液的進液管；反應釜下側右部設置有用于排放不含雜質的出液管。
可選地，刮除系統包括有氣囊和刮板；攪拌桿外側安裝有用于擠壓攪拌桿的氣囊；氣囊貼合于攪拌桿外表面；收集管上固接有用于清理攪拌桿內壁的刮板。
可選地，還包括有引導板；清理板下側固接有用于引導絮狀物向上運動的引導板，且引導板位于清理板下方。
可選地，引導板設置為直角三角板，且直角三角板的斜面為直角三角板的上表面。
可選地，還包括有引導塊；反應釜內壁由上至下等距設置有若干個對清理板翻轉清理的引導塊；清理板通過扭力彈簧與收集管活動連接。
與現有技術相比，本發明具有如下優點：本發明實現了通過清理板旋轉對溶液表面漂浮的絮狀物進行打撈清理，并且使被打撈的絮狀物向收集管流動匯集，通過收集管將絮狀物排出，實現清理，同時，由于清理板內部填充有泡沫，使清理板漂浮于溶液表面，確保清理板跟隨溶液高度漂浮旋轉，實現對絮狀物的持續打撈清理；通過匯集板對絮狀物進行匯集引導，使其分散被引導至清理板上，防止絮狀物因為離心力的原因，導致絮狀物大量堆積在清理板靠近反應釜內壁一側，導致清理板被堵塞，影響對絮狀物的清理效果；通過氣壓改變氣囊上下側內部的氣壓值，使攪拌桿發生輕微內凹形變，使其與刮板之間的摩擦力增大，進而提高對攪拌桿內壁的清理效果，防止攪拌桿內壁堆積大量絮狀物和粘性雜質，導致收集管無法順利伸縮；通過清理板下方的引導板時表層溶液產生波動，確保絮狀物越過清理板，并且被清理板阻礙收集，從而提高對絮狀物的清理效果；進而通過引導塊對清理板進行限位擠壓，使得清理板傾斜和抖動，使堆積于清理板上的絮狀物與清理板脫離，實現對清理板上表面附著的絮狀物的清理，防止堵塞。
（發明人：徐波勇;任彥軍;李安輝;范飛飛;李笑;張玉龍;姜潔;張海防;楊茜）
