公布日：2023.10.13
申請日：2023.09.05
分類號：C02F1/52(2023.01)I;C02F1/66(2023.01)I;B01F33/83(2022.01)I;C02F101/38(2006.01)N;C02F101/34(2006.01)N
摘要
本發明涉及污水處理技術領域，具體涉及一種四甲基氫氧化銨的廢水處理系統，包括第一筒體、第二筒體、定位套和儲酸筒，在處理廢水之前，首先向第一筒體內部加入PFC（聚合氯化鐵），部分廢水通過第一開口進入第二筒體內部，廢水中的四甲基氫氧化銨能夠與PFC形成絮凝液，在第二筒體轉動的同時，有機酸能夠?qū)U水中的PH值調整至3-4，且有機酸能夠與廢液發生中和反應，產生懸浮顆粒，在絮凝液進入第一筒體內部時，絮凝液將懸浮顆粒吸附，在廢水停止進入第一筒體時，儲能件開始釋放能量，使得第二筒體反向轉動，確保絮凝液能夠充分吸附懸浮顆粒，進而提高廢水的處理效率，且結構相對簡單，操作便捷，減少了后期維護的成本。
權利要求書
1.一種四甲基氫氧化銨的廢水處理系統，其特征在于：包括：第一筒體，第一筒體傾斜設置，第一筒體具有第一端和第二端，第一端的水平高度高于第二端的水平高度；第一筒體上設置有連通第一筒體內部的進料口和出料口，進料口靠近第一端設置，出料口靠近第二端設置；第二筒體，第二筒體同軸轉動設置于第一筒體內部，第二筒體周側壁設置有多個第一開口和多個第二開口，其中多個第一開口靠近第一筒體的第一端設置，廢水能夠通過任意一個或多個第一開口進入第二筒體內部，多個第二開口靠近第一筒體的第二端設置，進入第二筒體內的廢水能夠通過第二開口脫離第二筒體；定位套，定位套同軸轉動設置于第二筒體外側，且定位套與第一筒體內周壁固定連接，定位套能夠封堵多個第二開口；定位套上設置有貫穿槽，貫穿槽能夠連通任意一個第二開口；儲酸筒，儲酸筒同軸固定設置于第一筒體的第一端，儲酸筒內部設置有儲能件，在第二筒體轉動時，儲能件能夠蓄能；第一筒體的第一端端面上設置有連通孔，儲酸筒內存儲有有機酸，有機酸能夠通過連通孔進入第一筒體內部；第二筒體外周壁上設置有多個驅動塊，第二筒體上同軸固定設置有固定軸，固定軸與第一筒體轉動連接，在廢水經過進料口進入第一筒體內部時，廢水能夠沖擊驅動塊，使第二筒體繞自身軸線轉動；儲能件為發條板，發條板的內端固定連接于第二筒體，發條板的外端固定連接于儲酸筒內周壁，發條板的兩側壁分別滑動密封地抵接第一筒體和儲酸筒內周壁，有機酸存儲在發條板自身構成的螺旋通道內。
2.根據權利要求1所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：每個驅動塊上均設置有驅動槽，驅動塊的數量多于第一開口的數量，每個第一開口設置于一個驅動塊的一側，在第二筒體轉動時，驅動塊上的驅動槽能夠?qū)U水輸送至第一開口。
3.根據權利要求2所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：第二筒體內部同軸固定設置有驅動軸，驅動軸上設置有多個攪拌棒，在第二筒體轉動時，攪拌棒能夠?qū)Φ诙搀w內的廢水撥動。
4.根據權利要求3所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：第二筒體內部同軸設置有套筒，套筒與第二筒體轉動連接，套筒內部與第二筒體內部連通，套筒與第一筒體固定連接；攪拌棒能夠抵接套筒內周壁。
5.根據權利要求4所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：套筒在第二筒體內靠近第一筒體的第一端設置，套筒能夠封堵多個第一開口，套筒上設置有連通套筒內部的第三開口，在第二筒體轉動時，第一開口能夠與第三開口連通，部分廢水通過第一開口和第三開口進入套筒內部。
6.根據權利要求5所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：第一筒體上設置有連通第一筒體內部的放置口，第一筒體上設置有封堵放置口的蓋板，放置口能夠與第三開口、第一開口同時連通。
7.根據權利要求1所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：第一筒體的連通孔內設置有泄壓閥，在發條板組成的螺旋通道內的壓力大于第一預設值時，泄壓閥開始導通。
8.根據權利要求4所述的一種四甲基氫氧化銨的廢水處理系統，其特征在于：套筒與第一筒體之間設置有連接組件，連接組件包括定位軸和連接桿，固定軸內部中空，定位軸轉動設置于固定軸內部，定位軸的一端與套筒同軸固定連接；連接桿的一端與第一筒體固定連接，連接桿的另一端與定位軸固定連接。
發明內容
本發明提供一種四甲基氫氧化銨的廢水處理系統，以解決現有的廢水處理系統后期的維護成本高的問題。
本發明的一種四甲基氫氧化銨的廢水處理系統采用如下技術方案：

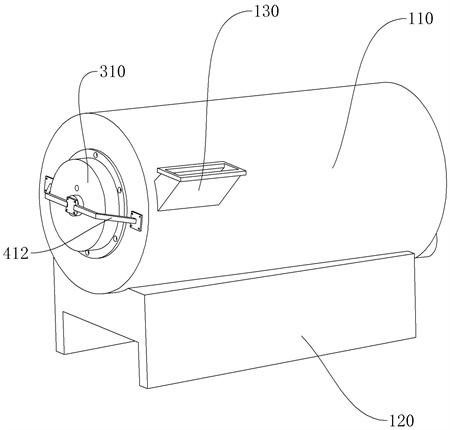

一種四甲基氫氧化銨的廢水處理系統，包括第一筒體、第二筒體、定位套和儲酸筒。
第一筒體傾斜設置，第一筒體具有第一端和第二端，第一端的水平高度高于第二端的水平高度；第一筒體上設置有連通第一筒體內部的進料口和出料口，進料口靠近第一端設置，出料口靠近第二端設置；第二筒體同軸轉動設置于第一筒體內部，第二筒體周側壁設置有多個第一開口和多個第二開口，其中多個第一開口靠近第一筒體的第一端設置，廢水能夠通過任意一個或多個第一開口進入第二筒體內部，多個第二開口靠近第一筒體的第二端設置，進入第二筒體內的廢水能夠通過第二開口脫離第二筒體；定位套同軸轉動設置于第二筒體外側，且定位套與第一筒體內周壁固定連接，定位套能夠封堵多個第二開口；定位套上設置有貫穿槽，貫穿槽能夠連通任意一個第二開口；儲酸筒同軸固定設置于第一筒體的第一端，儲酸筒內部設置有儲能件，在第二筒體轉動時，儲能件能夠蓄能；第一筒體的第一端端面上設置有連通孔，儲酸筒內存儲有有機酸，有機酸能夠通過連通孔進入第一筒體內部。
進一步地，第二筒體外周壁上設置有多個驅動塊，第二筒體上同軸固定設置有固定軸，固定軸與第一筒體轉動連接，在廢水經過進料口進入第一筒體內部時，廢水能夠沖擊驅動塊，使第二筒體繞自身軸線轉動。
進一步地，每個驅動塊上均設置有驅動槽，驅動塊的數量多于第一開口的數量，每個第一開口設置于一個驅動塊的一側，在第二筒體轉動時，驅動塊上的驅動槽能夠?qū)U水輸送至第一開口。
進一步地，第二筒體內部同軸固定設置有驅動軸，驅動軸上設置有多個攪拌棒，在第二筒體轉動時，攪拌棒能夠?qū)Φ诙搀w內的廢水撥動。
進一步地，第二筒體內部同軸設置有套筒，套筒與第二筒體轉動連接，套筒內部與第二筒體內部連通，套筒與第一筒體固定連接；攪拌棒能夠抵接套筒內周壁。
進一步地，套筒在第二筒體內靠近第一筒體的第一端設置，套筒能夠封堵多個第一開口，套筒上設置有連通套筒內部的第三開口，在第二筒體轉動時，第一開口能夠與第三開口連通，部分廢水通過第一開口和第三開口進入套筒內部。
進一步地，第一筒體上設置有連通第一筒體內部的放置口，第一筒體上設置有封堵放置口的蓋板，放置口能夠與第三開口、第一開口同時連通。
進一步地，儲能件為發條板，發條板的內端固定連接于第二筒體，發條板的外端固定連接于儲酸筒內周壁，發條板的兩側壁分別滑動密封地抵接第一筒體和儲酸筒內周壁，有機酸存儲在發條板自身構成的螺旋通道內。
進一步地，第一筒體的連通孔內設置有泄壓閥，在發條板組成的螺旋通道內的壓力大于第一預設值時，泄壓閥開始導通。
進一步地，套筒與第一筒體之間設置有連接組件，連接組件包括定位軸和連接桿，固定軸內部中空，定位軸轉動設置于固定軸內部，定位軸的一端與套筒同軸固定連接；連接桿的一端與第一筒體固定連接，連接桿的另一端與定位軸固定連接。
本發明的有益效果是：本發明的一種四甲基氫氧化銨的廢水處理系統，包括第一筒體、第二筒體、定位套和儲酸筒，在處理廢水之前，首先向第一筒體內部加入PFC（聚合氯化鐵），含有四甲基氫氧化銨的廢水通過進料口注入第一筒體內部時，第二筒體發生轉動，部分廢水通過第一開口進入第二筒體內部，廢水中的四甲基氫氧化銨能夠與PFC形成絮凝液，在第二筒體轉動時，定位套上的貫穿槽與第二開口連通，在第二筒體內部絮凝液經過貫穿槽和第二開口進入第一筒體，在第二筒體轉動的同時，儲酸筒內的有機酸進入第一筒體內部，有機酸能夠?qū)U水中的PH值調整至3-4，且有機酸能夠與廢液發生中和反應，產生懸浮顆粒，在絮凝液進入第一筒體內部時，絮凝液將懸浮顆粒吸附，在廢水停止進入第一筒體時，儲能件開始釋放能量，使得第二筒體反向轉動，確保絮凝液能夠充分吸附懸浮顆粒，進而提高廢水的處理效率，且結構相對簡單，操作便捷，減少了后期維護的成本。
（發明人：劉頌軍;孫煒;孫小俠;汪武平;馮亞楠;許光;賈成林;金旭;郭雙環;秦龍;李燕君;孟鵬;楊杰）
