公布日：2024.03.26
申請日：2023.11.29
分類號：C02F1/48(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N
摘要
本發明涉及火電廠設備技術領域，尤其是一種火電廠污水處理裝置，包括，升降組件，所述升降組件包括底板、固定連接于所述底板頂部的第一電機、固定連接于所述底板頂部的定位板以及與所述第一電機連接的移位件，所述底板上端貫穿開設有多個安裝孔，所述安裝孔位于所述底板的端角處，所述第一電機包括驅動軸和螺紋桿，所述驅動軸固定連接于所述第一電機輸出端，所述螺紋桿固定連接于所述驅動軸頂部。本發明裝置通過升降組件能夠通過第一電機的正轉帶動蓋板上升，便于工作人員對污水處理裝置進行檢修，通過第一電機的反轉能夠控制蓋板下降，在檢修完成后能夠將蓋板關閉。
權利要求書

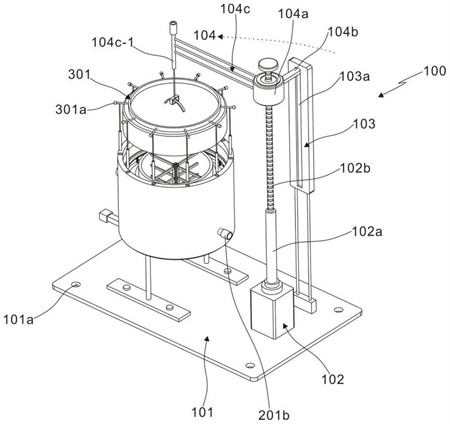

1.一種火電廠污水處理裝置，其特征在于：包括，升降組件(100)，所述升降組件(100)包括底板(101)、固定連接于所述底板(101)頂部的第一電機(102)、固定連接于所述底板(101)頂部的定位板(103)以及與所述第一電機(102)連接的移位件(104)。
2.根據權利要求1所述的火電廠污水處理裝置，其特征在于：所述底板(101)上端貫穿開設有多個安裝孔(101a)，所述安裝孔(101a)位于所述底板(101)的端角處。
3.根據權利要求2所述的火電廠污水處理裝置，其特征在于：所述第一電機(102)包括驅動軸(102a)和螺紋桿(102b)，所述驅動軸(102a)固定連接于所述第一電機(102)輸出端，所述螺紋桿(102b)固定連接于所述驅動軸(102a)頂部。
4.根據權利要求3所述的火電廠污水處理裝置，其特征在于：所述定位板(103)一側開設有限位槽(103a)。
5.根據權利要求4所述的火電廠污水處理裝置，其特征在于：所述移位件(104)包括螺母(104a)、滑桿(104b)和連接桿(104c)，所述螺母(104a)與所述螺紋桿(102b)螺紋連接，所述滑桿(104b)一端與所述螺母(104a)圓周面固定連接，所述滑桿(104b)另一端與所述限位槽(103a)滑動連接，所述連接桿(104c)一端與所述螺母(104a)圓周面固定連接。
6.根據權利要求5所述的火電廠污水處理裝置，其特征在于：所述連接桿(104c)遠離所述螺母(104a)的一端固定連接有環形柱，所述環形柱的底部固定連接有卡環(104c-1)。
7.根據權利要求4～6任一所述的火電廠污水處理裝置，其特征在于：包括，除污組件(200)，所述除污組件(200)包括外筒體(201)、設置于所述外筒體(201)內圓心處的內筒體(202)，所述外筒體(201)的內徑大于所述內筒體(202)的內徑，以及設置于所述外筒體(201)上端的筒蓋(203)；過濾組件(300)，所述過濾組件(300)包括固定連接于所述外筒體(201)頂部的固定環(301)、與所述固定環(301)連接的彈性件(302)以及處于所述外筒體(201)與所述內筒體(202)之間的移動環(303)。
8.根據權利要求7所述的火電廠污水處理裝置，其特征在于：所述外筒體(201)包括進水管(201a)、出水管(201b)、第一排污管(201c)、第二排污管(201d)、擋板(201e)、密封閥(201f)和環形板(201h)，所述進水管(201a)與所述內筒體(202)相通，所述出水管(201b)與所述外筒體(201)、所述內筒體(202)之間的空腔相通，所述第一排污管(201c)與所述外筒體(201)、所述內筒體(202)之間的空腔底部相通，所述第二排污管(201d)與所述內筒體(202)底部相通，所述擋板(201e)與所述外筒體(201)內壁固定連接，所述密封閥(201f)安裝于所述第二排污管(201d)末端，所述環形板(201h)與所述外筒體(201)頂部固定連接。
9.根據權利要求8所述的火電廠污水處理裝置，其特征在于：所述環形板(201h)沿頂部貫穿開設有多個呈陣列狀的通槽(201h-1)，所述通槽(201h-1)的頂部與底部的外徑處均開設有拔模斜面(201h-2)。
10.根據權利要求9所述的火電廠污水處理裝置，其特征在于：所述內筒體(202)包括電機(202a)、除鐵器(202b)和永磁槳(202c)，所述電機(202a)固定連接于所述外筒體(201)圓心位置處的底部，所述電機(202a)輸出端貫穿所述外筒體(201)底部，所述除鐵器(202b)固定連接于所述電機(202a)輸出端，所述永磁槳(202c)固定連接于所述除鐵器(202b)外側。
發明內容
鑒于上述現有技術中所存在的問題，提出了本發明。
因此，本發明所要解決的技術問題是大多數的鍋爐廢水處理裝置需要定期進行檢修，以保證廢水能夠正常處理，而在檢修過程中，需要工作人員手動打開以及關閉其頂部的蓋板，其操作較為繁瑣，實用性較差的問題。
為解決上述技術問題，本發明提供如下技術方案：一種火電廠污水處理裝置，包括，升降組件，所述升降組件包括底板、固定連接于所述底板頂部的第一電機、固定連接于所述底板頂部的定位板以及與所述第一電機連接的移位件。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述底板上端貫穿開設有多個安裝孔，所述安裝孔位于所述底板的端角處。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述第一電機包括驅動軸和螺紋桿，所述驅動軸固定連接于所述第一電機輸出端，所述螺紋桿固定連接于所述驅動軸頂部。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述定位板一側開設有限位槽。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述移位件包括螺母、滑桿和連接桿，所述螺母與所述螺紋桿螺紋連接，所述滑桿一端與所述螺母圓周面固定連接，所述滑桿另一端與所述限位槽滑動連接，所述連接桿一端與所述螺母圓周面固定連接。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述連接桿遠離所述螺母的一端固定連接有環形柱，所述環形柱的底部固定連接有卡環。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：包括，
除污組件，所述除污組件包括外筒體、設置于所述外筒體內圓心處的內筒體，所述外筒體的內徑大于所述內筒體的內徑，以及設置于所述外筒體上端的筒蓋；
過濾組件，所述過濾組件包括固定連接于所述外筒體頂部的固定環、與所述固定環連接的彈性件以及處于所述外筒體與所述內筒體之間的移動環。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述外筒體包括進水管、出水管、第一排污管、第二排污管、擋板、密封閥和環形板，所述進水管與所述內筒體相通，所述出水管與所述外筒體、所述內筒體之間的空腔相通，所述第一排污管與所述外筒體、所述內筒體之間的空腔底部相通，所述第二排污管與所述內筒體底部相通，所述擋板與所述外筒體內壁固定連接，所述密封閥安裝于所述第二排污管末端，所述環形板與所述外筒體頂部固定連接。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述環形板沿頂部貫穿開設有多個呈陣列狀的通槽，所述通槽的頂部與底部的外徑處均開設有拔模斜面。
作為本發明所述火電廠污水處理裝置的一種優選方案，其中：所述內筒體包括電機、除鐵器和永磁槳，所述電機固定連接于所述外筒體圓心位置處的底部，所述電機輸出端貫穿所述外筒體底部，所述除鐵器固定連接于所述電機輸出端，所述永磁槳固定連接于所述除鐵器外側。
本發明的有益效果：通過升降組件能夠通過第一電機的正轉帶動蓋板上升，便于工作人員對污水處理裝置進行檢修，通過第一電機的反轉能夠控制蓋板下降，在檢修完成后能夠將蓋板關閉。
（發明人：張巧巧;麻玉龍;陳洪澤;包容;陳爆;賈志強;巴建偉）
