公布日：2024.03.26
申請日：2023.11.03
分類號：B01D29/35(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種用于船舶的便攜式節能環保污水處理設備。該用于船舶的便攜式節能環保污水處理設備包括支撐組件、油水分離器、進水件與排出組件，油水分離器包括分離殼、第一過濾組件、第二過濾組件與刮除機構，第二過濾組件包括固定基座與兩個環形的第二濾網，每個刮除組件包括圓形的刮除件、啟動件、兩個彈簧件與開關件。第一過濾組件用于使得船舶水中的油凝合，第二過濾組件用于過濾船舶水中的油與微小顆料，刮除組件的刮除件用于清除貼附在第二過濾組件上的油與微小顆料，防止第二過濾組件堵塞，啟動件用于啟動開關件，使得開關件驅動刮除件清除貼附在第二過濾組件上的油與微小顆料。
權利要求書

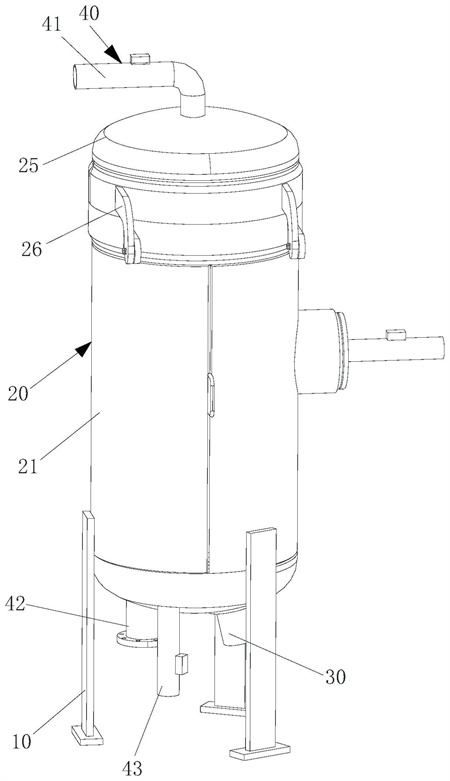

1.一種用于船舶的便攜式節能環保污水處理設備，其特征在于，包括支撐組件（10）、油水分離器（20）、進水件（30）與排出組件（40），油水分離器（20）安裝于支撐組件（10）的頂部，進水件（30）插設于油水分離器（20）的底部，排出組件（40），排出組件（40）插設于油水分離器（20）中，油水分離器（20）包括分離殼（21）、第一過濾組件（22）、第二過濾組件（23）與刮除機構（24），分離殼（21）固定安裝于支撐組件（10）的頂部，第一過濾組件（22）與第二過濾組件（23）均安裝于分離殼（21）的內部，刮除機構（24）套設于第二過濾組件（23）中，第二過濾組件（23）包括固定基座（230）與兩個環形的第二濾網（231），固定基座（230）安裝于分離殼（21）的底部一端，兩個環形的第二濾網（231）均安裝于固定基座（230）的頂部，刮除機構（24）包括兩個刮除組件（240），兩個刮除組件（240）分別套設于兩個環形的第二濾網（231）中，每個刮除組件（240）包括圓形的刮除件（241）、啟動件（242）、兩個彈簧件（243）與開關件（244），刮除件（241）的兩端固定安裝于第二濾網（231）的兩端，啟動件（242）、兩個彈簧件（243）與開關件（244）均安裝于第二濾網（231）的內部，啟動件（242）滑動地安裝于第二濾網（231）的底部側壁，兩個彈簧件（243）相向設置，且兩個彈簧件（243）的上端均與啟動件（242）的底部固定相連，下端均與第二濾網（231）的底部側壁固定相連，開關件（244）安裝于第二濾網（231）的底部側壁上，且開關件（244）位于啟動件（242）的下方，開關件（244）的高度高于彈簧件（243）底部的高度，開關件（244）與刮除件（241）電性相連；分離殼（21）的底部形成有淤泥收納槽（210），第一過濾組件（22）包括半圓形的支撐板（220）、橢圓形的匯泥板（221）與多個第一過濾件（222），支撐板（220）固定安裝于分離殼（21）底部，支撐板（220）傾斜朝向淤泥收納槽（210），匯泥板（221）的頂部與支撐板（220）的底部相連，多個第一過濾件（222）均插設于支撐板（220）的頂部；每個第一過濾件（222）包括多個第一過濾網（224）與多個牽引線（223），多個第一過濾網（224）均插設于支撐板（220）的頂部，且每個第一過濾網（224）上均開設有多個第一過濾孔（225），每個第一過濾網（224）上的第一過濾孔（225）錯亂排布，且內部往外側的多個第一過濾孔（225）的孔徑逐漸變大，多個牽引線（223）分別互相搭接的穿設于多個第一過濾孔（225）中；第二濾網（231）上開設有多個第二過濾孔（232），且第二過濾孔（232）的孔徑小于第一過濾孔（225），刮除件（241）包括冂形的滑軌（250）與環形的滑動塊（251），滑軌（250）的兩端分別與第二濾網（231）的兩端固定相連，滑動塊（251）滑動地套設于第二濾網（231）的頂部，且滑動塊（251）的外側壁滑動地安裝于滑軌（250）中，滑動塊（251）朝向第二濾網（231）的一側安裝有刮除刷，刮除刷抵接于第二濾網（231）的外壁，滑動塊（251）與開關件（244）電性連接；啟動件（242）包括環形的抵風板（260）與啟動塊（261），抵風板（260）抵接于第二濾網（231）的內部，啟動塊（261）固定安裝于抵風板（260）的底部，開關件（244）位于啟動塊（261）的下方；每個彈簧件（243）包括彈簧（270）與固定板（271），彈簧（270）的上端與抵風板（260）的底部固定相連，固定板（271）插設于第二濾網（231）的底部，且彈簧（270）的下端與固定板（271）固定相連；排出組件（40）包括排油組件（41）、排水組件（42）與排污組件（43），排油組件（41）插設于上蓋（25）的頂部，排水組件（42）與排污組件（43）均插設于分離殼（21）的底部；排油組件（41）包括排油管（410）與排油開關（411），排油管（410）插設于上蓋（25）的頂部，排油開關（411）安裝于排油管（410）的頂部，排污組件（43）包括排污管（430）與排污開關（431），排污管（430）插設于分離殼（21）的底部，且排污管（430）與淤泥收納槽（210）相通，排污開關（431）安裝于排污管（430）的側壁。
2.根據權利要求1所述的用于船舶的便攜式節能環保污水處理設備，其特征在于：支撐組件（10）包括三個支撐墊片（11）與三個支撐腳（12），三個支撐腳（12）分別固定安裝于三個支撐墊片（11）的頂部。
3.根據權利要求2所述的用于船舶的便攜式節能環保污水處理設備，其特征在于：油水分離器（20）還包括上蓋（25）與兩個鉸接件（26），上蓋（25）蓋設于分離殼（21）的頂部，兩個鉸接件（26）的下端均與分離殼（21）的側壁相連，兩個鉸接件（26）的上端與上蓋（25）的側壁相連，且兩個鉸接件（26）的下端分別與兩個鉸接件（26）的上端相鉸接。
發明內容
基于此，有必要提供一種用于船舶的便攜式節能環保污水處理設備，以解決至少一個上述技術問題。
一種用于船舶的便攜式節能環保污水處理設備，包括支撐組件、油水分離器、進水件與排出組件，油水分離器安裝于支撐組件的頂部，進水件插設于油水分離器的底部，排出組件，排出組件插設于油水分離器中，油水分離器包括分離殼、第一過濾組件、第二過濾組件與刮除機構，分離殼固定安裝于支撐組件的頂部，第一過濾組件與第二過濾組件均安裝于分離殼的內部，刮除機構套設于第二過濾組件中，第二過濾組件包括固定基座與兩個環形的第二濾網，固定基座安裝于分離殼的底部一端，兩個環形的第二濾網均安裝于固定基座的頂部，刮除機構包括兩個刮除組件，兩個刮除組件分別套設于兩個環形的第二濾網中，每個刮除組件包括圓形的刮除件、啟動件、兩個彈簧件與開關件，刮除件的兩端固定安裝于第二濾網的兩端，啟動件、兩個彈簧件與開關件均安裝于第二濾網的內部，啟動件滑動地安裝于第二濾網的底部側壁，兩個彈簧件相向設置，且兩個彈簧件的上端均與啟動件的底部固定相連，下端均與第二濾網的底部側壁固定相連，開關件安裝于第二濾網的底部側壁上，且開關件位于啟動件的下方，開關件的高度高于彈簧件底部的高度，開關件與刮除件電性相連。
油水分離器用于分離船舶水中的油與微小顆料，第一過濾組件用于使得船舶水中的油凝合，第二過濾組件用于過濾船舶水中的油與微小顆料，刮除組件的刮除件用于清除貼附在第二過濾組件上的油與微小顆料，防止第二過濾組件堵塞，啟動件用于啟動開關件，使得開關件驅動刮除件清除貼附在第二過濾組件上的油與微小顆料。
優選地，支撐組件包括三個支撐墊片與三個支撐腳，三個支撐腳分別固定安裝于三個支撐墊片的頂部。
優選地，油水分離器還包括上蓋與兩個鉸接件，上蓋蓋設于分離殼的頂部，兩個鉸接件的下端均與分離殼的側壁相連，兩個鉸接件的上端與上蓋的側壁相連，且兩個鉸接件的下端分別與兩個鉸接件的上端相鉸接。
優選地，分離殼的底部形成有淤泥收納槽，第一過濾組件包括半圓形的支撐板、橢圓形的匯泥板與多個第一過濾件，支撐板固定安裝于分離殼底部，支撐板傾斜朝向淤泥收納槽，匯泥板的頂部與支撐板的底部相連，多個第一過濾件均插設于支撐板的頂部。
優選地，每個第一過濾件包括多個第一過濾網與多個牽引線，多個第一過濾網均插設于支撐板的頂部，且每個第一過濾網上均開設有多個第一過濾孔，每個第一過濾網上的第一過濾孔錯亂排布，且內部往外側的多個第一過濾孔的孔徑逐漸變大，多個牽引線分別互相搭接的穿設于多個第一過濾孔中。
優選地，第二濾網上開設有多個第二過濾孔，且第二過濾孔的孔徑小于第一過濾孔，刮除件包括冂形的滑軌與環形的滑動塊，滑軌的兩端分別與第二濾網的兩端固定相連，滑動塊滑動地套設于第二濾網的頂部，且滑動塊的外側壁滑動地安裝于滑軌中，滑動塊朝向第二濾網的一側安裝有刮除刷，刮除刷抵接于第二濾網的外壁，滑動塊與開關件電性連接。
優選地，啟動件包括環形的抵風板與啟動塊，抵風板抵接于第二濾網的內部，啟動塊固定安裝于抵風板的底部，開關件位于啟動塊的下方。
優選地，每個彈簧件包括彈簧與固定板，彈簧的上端與抵風板的底部固定相連，固定板插設于第二濾網的底部，且彈簧的下端與固定板固定相連。
優選地，排出組件包括排油組件、排水組件與排污組件，排油組件插設于上蓋的頂部，排水組件與排污組件均插設于分離殼的底部。
優選地，排油組件包括排油管與排油開關，排油管插設于上蓋的頂部，排油開關安裝于排油管的頂部，排污組件包括排污管與排污開關，排污管插設于分離殼的底部，且排污管與淤泥收納槽相通，排污開關安裝于排污管的側壁。
本發明通過設置牽引線，在油水混合物經進水件排入到儲水空間中，油水混合物經儲水空間進入到多個第一過濾件中，油水混合物進入到第一過濾件中后，經第一過濾孔中流出進入到分離殼的內部，油水混合物進入到第一過濾件時，部分油水混合物中的油脂將貼附在牽引線上，在牽引線的牽引下從最內側的第一過濾孔流到最外側的第一過濾孔，期間牽引線互相搭接在一起，兩個搭接在一起的牽引線將油脂匯聚在一起，使得油脂的體積變大，最后從最外側的第一過濾孔中流入到分離殼中。通過設置第二過濾孔，在抽水機的抽水時，分離殼內的油水混合物將經過第二濾網，清除油脂與微小的顆料后流入到排水組件，使得油水混合物潔凈，分離殼內的油水混合物在接觸到第二濾網時，因經過第一過濾孔的油脂體積較大，第二濾網的第二過濾孔的口徑減小，油水混合物中的油脂無法通過第二過濾孔進入到第二濾網中，因油的密度小于水的密度，油脂堆積在分離殼的頂部，微小的顆料撞擊第二濾網后掉落在分離殼的底板，一部分直接掉落在淤泥收納槽中，另一部分掉落在支撐板上，支撐板在工作時產生晃動，能夠?qū)⒌袈湓谥伟迳系念w料抖動到淤泥收納槽中。通過設置啟動件，在長期運轉下，油脂與微小的顆料將堵塞第二濾網的第二過濾孔，使得抽水機的壓力上升，吸力變大，啟動件上的抵風板將被抽水機的吸力吸引向下移動，啟動塊跟隨抵風板向下移動擠壓開關件，開關件啟動，滑動塊在滑軌上做上下移動，刮除刷跟隨滑動塊上下移動，用于清掃堵塞在第二濾網上的油脂與微小的顆料，疏通第二過濾孔，防止第二過濾孔堵塞。本發明結構巧妙，能很好的分離水中的油脂與顆料，并能夠在濾網堵塞時，自動清掃濾網，延長設備的使用時間，減少維護成本。
（發明人：陳華林;郭奇;汪望明;王昊;袁子豪;畢道林;李靖;楊道宇）
