公布日：2023.10.13

申請日：2023.09.04

分類號：C02F1/04(2023.01)I;C02F1/14(2023.01)I;B01D29/09(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I

摘要

本發明涉及廢水濃縮技術領域，具體涉及一種工業廢水濃縮蒸發冷凝設備及其使用方法，包括清水槽和設置在清水槽一側的水泵，還包括：過濾組件，包括對稱安裝在渾水槽上方的兩個第一轉動桿，渾水槽上方對稱安裝兩個第二轉動桿，距離較近的第一轉動桿和第二轉動桿之間共同繞設有過濾帶；調節組件，用于驅動第一轉動桿或第二轉動桿轉動，調整過濾帶的使用部分；檢測組件，用于檢測過濾帶使用部分的重量，并驅動調節組件；輔助組件，用于冷凝幕布頂部的熱空氣輸送至渾水槽處。通過過濾帶對污水進行過濾，提高了濃縮的效率和質量，降低了污水濃縮的成本，另外蒸發的過程中加速熱空氣的流動，實現在降低成本的同時進一步提高濃縮的效率。

權利要求書

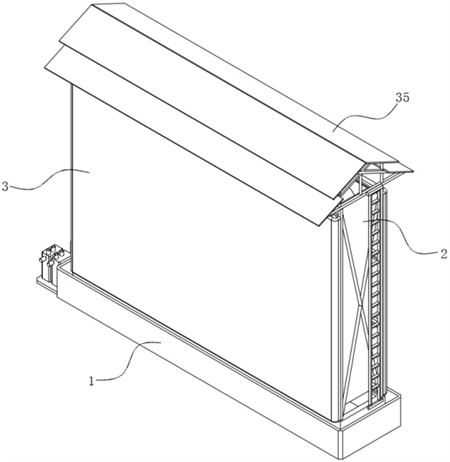

1.一種工業廢水濃縮蒸發冷凝設備，包括清水槽（1）和設置在清水槽（1）一側的水泵（4），其特征在于，還包括：渾水槽（5），設置在清水槽（1）中心位置，且渾水槽（5）與清水槽（1）的形狀相同，所述渾水槽（5）上方架設有過濾幕布（2），所述清水槽（1）上方架設有冷凝幕布（3），所述冷凝幕布（3）用于水蒸氣的冷凝，所述過濾幕布（2）底端設有用于吸取渾水槽（5）中水的布條；過濾組件，位于過濾幕布（2）中，包括對稱安裝在渾水槽（5）上方的兩個第一轉動桿（6），所述渾水槽（5）上方對稱安裝兩個第二轉動桿（7），兩個所述第一轉動桿（6）和兩個第二轉動桿（7）均為水平對稱，且兩個所述第一轉動桿（6）的間距小于兩個第二轉動桿（7）的間距，距離較近的所述第一轉動桿（6）和第二轉動桿（7）之間共同繞設有過濾帶（8），且過濾帶（8）呈傾斜狀態，所述水泵（4）抽取外部污水至過濾帶（8）的較高處；調節組件，用于驅動第一轉動桿（6）或第二轉動桿（7）轉動，調整過濾帶（8）的使用部分,所述調節組件包括架設在渾水槽（5）槽口處的框架，所述框架上固定安裝有多個驅動箱（9），所述驅動箱（9）中轉動安裝有風輪（10），所述第一轉動桿（6）和第二轉動桿（7）一一對應與風輪（10）固定連接，距離相近的兩個所述驅動箱（9）之間共同連接有進氣管（11），且進氣管（11）上設置有兩個控制閥,所述調節組件還包括設置在框架上的清理架（38），所述清理架（38）靠近過濾帶（8）一側分別設置有刮板（39）和回收板（40），且回收板（40）位于刮板（39）的下方，所述框架上固定安裝有輔助板（13），所述過濾帶（8）被夾持于刮板（39）和輔助板（13）之間，且回收板（40）與過濾帶（8）不接觸，所述清理架（38）一側設有導向架（41），所述導向架（41）中設有導向槽（42），所述刮板（39）和回收板（40）向導向架（41）傾斜，所述導向架（41）下方設置污泥收集箱（43）；檢測組件，用于檢測過濾帶（8）使用部分的重量，并驅動調節組件,所述檢測組件包括安裝在框架上的檢測箱（16），所述檢測箱（16）中滑動安裝有滑塊（17），所述滑塊（17）下方設有第一活塞管（20），所述第一活塞管（20）頂部設有第一活塞桿（21），且第一活塞桿（21）頂端安裝在滑塊（17）的底壁上，所述調節箱（26）外部設有第二活塞管（23），所述第二活塞管（23）中活動插設有第二活塞桿（24），且第二活塞桿（24）貫穿調節箱（26）的側壁，所述第二活塞桿（24）位于調節箱（26）中的一端固定安裝有調節板（27），所述調節板（27）初始狀態下擋住第二出氣管（29）的端口，所述第一活塞管（20）的底端與第二活塞管（23）的末端之間連接有連接管（22），所述滑塊（17）一側安裝有檢測板（18），且檢測板（18）位于過濾帶（8）的下方；輔助組件，用于冷凝幕布（3）頂部的熱空氣輸送至渾水槽（5）處。

2.根據權利要求1所述的一種工業廢水濃縮蒸發冷凝設備，其特征在于，兩個所述第一轉動桿（6）的間距與兩個第二轉動桿（7）的間距不相等，所述過濾帶（8）長度大于第一轉動桿（6）和第二轉動桿（7）間距的兩倍。

3.根據權利要求2所述的一種工業廢水濃縮蒸發冷凝設備，其特征在于，所述驅動箱（9）一側設有排氣管（12），所述輔助板（13）中設有導流槽（14），且導流槽（14）與排氣管（12）相連通，所述輔助板（13）靠近刮板（39）一側設有多個氣孔（15）。

4.根據權利要求3所述的一種工業廢水濃縮蒸發冷凝設備，其特征在于，所述輔助組件包括設置在水泵（4）輸出軸上的凸輪（33），所述水泵（4）一側設置有兩個第三活塞管（31），兩個所述第三活塞管（31）中均活動插設有第三活塞桿（32），兩個所述第三活塞桿（32）共同安裝有推板（34），且推板（34）和凸輪（33）始終滑動接觸，所述冷凝幕布（3）上方架設有吸氣管（36），所述吸氣管（36）分別與兩個第三活塞管（31）末端相連通，所述水泵（4）一側設有兩個調節箱（26），兩個所述調節箱（26）與兩個第三活塞管（31）的末端一一對應連接有加氣管（30），所述調節箱（26）頂部分別設有第一出氣管（28）和第二出氣管（29），兩個所述第二出氣管（29）與兩個進氣管（11）中部一一對應連接，所述渾水槽（5）上方架設有兩個輔助管（37），兩個所述輔助管（37）和兩個第一出氣管（28）一一對應連接。

5.根據權利要求4所述的一種工業廢水濃縮蒸發冷凝設備，其特征在于，所述滑塊（17）頂部和檢測箱（16）內頂壁之間連接有第一彈簧（19），所述第二活塞桿（24）和第二活塞管（23）內壁之間連接有第二彈簧（25）。

6.根據權利要求5所述的一種工業廢水濃縮蒸發冷凝設備，其特征在于，所述過濾帶（8）包括上層的軟毛層（801）和下層的分隔層（802），所述過濾帶（8）上開設有下水口。

7.適用于上述權利要求6的一種工業廢水濃縮蒸發冷凝設備的使用方法，其特征在于，包括以下步驟：S1：通過水泵（4）將外部污水輸送至過濾幕布（2）的頂部，由過濾帶（8）的較高處自由流向較低處，污水經過至少兩個過濾帶（8）的過濾，污水中的細小顆粒被初步過濾流入渾水槽（5）中；S2：過濾幕布（2）可以吸收過濾帶（8）側邊溢出的水，同時其底部可以吸取渾水槽（5）中的上清液，在陽光的照射下實現蒸發，蒸發出的水汽在冷凝幕布（3）上形成水珠，流進清水槽（1）中；S3：在過濾帶（8）上堆積的固體顆粒較多時，過濾帶（8）出現下沉，通過調節組件來驅動纏繞有較少的轉動桿進行轉動，將未在使用的過濾帶（8）拉出，將原本使用的過濾帶（8）收卷起來，并且在收卷的過程中會對其進行清理；S4：因熱空氣上升的原因，通過輔助組件將過濾幕布（2）或冷凝幕布（3）頂部的熱空氣輸送到渾水槽（5）處，加快渾水槽（5）中水以及過濾幕布（2）上水的蒸發效率。

發明內容

針對現有技術所存在的上述缺點，本發明提供了一種工業廢水濃縮蒸發冷凝設備及其使用方法，能夠有效解決現有技術濃縮質量差以及設備成本較高的問題。

為實現以上目的，本發明通過以下技術方案予以實現：

本發明提供一種工業廢水濃縮蒸發冷凝設備，包括清水槽和設置在清水槽一側的水泵，還包括：

渾水槽，設置在清水槽中心位置，且渾水槽與清水槽的形狀相同，所述渾水槽上方架設有過濾幕布，所述清水槽上方架設有冷凝幕布，所述冷凝幕布用于水蒸氣的冷凝，所述過濾幕布底端設有用于吸取渾水槽中水的布條；

過濾組件，位于過濾幕布中，包括對稱安裝在渾水槽上方的兩個第一轉動桿，所述渾水槽上方對稱安裝兩個第二轉動桿，兩個所述第一轉動桿和兩個第二轉動桿均為水平對稱，且兩個所述第一轉動桿的間距小于兩個第二轉動桿的間距，距離較近的所述第一轉動桿和第二轉動桿之間共同繞設有過濾帶，且過濾帶呈傾斜狀態，所述水泵抽取外部污水至過濾帶的較高處；

調節組件，用于驅動第一轉動桿或第二轉動桿轉動，調整過濾帶的使用部分；

檢測組件，用于檢測過濾帶使用部分的重量，并驅動調節組件；

輔助組件，用于冷凝幕布頂部的熱空氣輸送至渾水槽處。

進一步地，兩個所述第一轉動桿的間距與兩個第二轉動桿的間距不相等，所述過濾帶長度大于第一轉動桿和第二轉動桿間距的兩倍。

進一步地，所述調節組件包括架設在渾水槽槽口處的框架，所述框架上固定安裝有多個驅動箱，所述驅動箱中轉動安裝有風輪，所述第一轉動桿和第二轉動桿一一對應與風輪固定連接，距離相近的兩個所述驅動箱之間共同連接有進氣管，且進氣管上設置有兩個控制閥。

進一步地，所述調節組件還包括設置在框架上的清理架，所述清理架靠近過濾帶一側分別設置有刮板和回收板，且回收板位于刮板的下方，所述框架上固定安裝有輔助板，所述過濾帶被夾持于刮板和輔助板之間，且回收板與過濾帶不接觸，所述清理架一側設有導向架，所述導向架中設有導向槽，所述刮板和回收板向導向架傾斜，所述導向架下方設置污泥收集箱。

進一步地，所述驅動箱一側設有排氣管，所述輔助板中設有導流槽，且導流槽與排氣管相連通，所述輔助板靠近刮板一側設有多個氣孔。

進一步地，所述輔助組件包括設置在水泵輸出軸上的凸輪，所述水泵一側設置有兩個第三活塞管，兩個所述第三活塞管中均活動插設有第三活塞桿，兩個所述第三活塞桿共同安裝有推板，且推板和凸輪始終滑動接觸，所述冷凝幕布上方架設有吸氣管，所述吸氣管分別與兩個第三活塞管末端相連通，所述水泵一側設有兩個調節箱，兩個所述調節箱與兩個第三活塞管的末端一一對應連接有加氣管，所述調節箱頂部分別設有第一出氣管和第二出氣管，兩個所述第二出氣管與兩個進氣管中部一一對應連接，所述渾水槽上方架設有兩個輔助管，兩個所述輔助管和兩個第一出氣管一一對應連接。

進一步地，所述檢測組件包括安裝在框架上的檢測箱，所述檢測箱中滑動安裝有滑塊，所述滑塊下方設有第一活塞管，所述第一活塞管頂部設有第一活塞桿，且第一活塞桿頂端安裝在滑塊的底壁上，所述調節箱外部設有第二活塞管，所述第二活塞管中活動插設有第二活塞桿，且第二活塞桿貫穿調節箱的側壁，所述第二活塞桿位于調節箱中的一端固定安裝有調節板，所述調節板初始狀態下擋住第二出氣管的端口，所述第一活塞管的底端與第二活塞管的末端之間連接有連接管，所述滑塊一側安裝有檢測板，且檢測板位于過濾帶的下方。

進一步地，所述滑塊頂部和檢測箱內頂壁之間連接有第一彈簧，所述第二活塞桿和第二活塞管內壁之間連接有第二彈簧。

進一步地，所述過濾帶包括上層的軟毛層和下層的分隔層，所述過濾帶上開設有下水口。

一種工業廢水濃縮蒸發冷凝設備的使用方法，包括以下步驟：

S1：通過水泵將外部污水輸送至過濾幕布的頂部，由過濾帶的較高處自由流向較低處，污水經過至少兩個過濾帶的過濾，污水中的細小顆粒被初步過濾流入渾水槽中；

S2：過濾幕布可以吸收過濾帶側邊溢出的水，同時其底部可以吸取渾水槽中的上清液，在陽光的照射下實現蒸發，蒸發出的水汽在冷凝幕布上形成水珠，流進清水槽中；

S3：在過濾帶上堆積的固體顆粒較多時，過濾帶出現下沉，通過調節組件來驅動纏繞有較少的轉動桿進行轉動，將未在使用的過濾帶拉出，將原本使用的過濾帶收卷起來，并且在收卷的過程中會對其進行清理；

S4：因熱空氣上升的原因，通過輔助組件將過濾幕布或冷凝幕布頂部的熱空氣輸送到渾水槽處，加快渾水槽中水以及過濾幕布上水的蒸發效率。

本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

本方案通過過濾帶對污水進行過濾，并自動完成過濾帶的自清理，提高了濃縮的效率和質量，隨后通過自然蒸發的方式，降低了污水濃縮的成本，另外蒸發的過程中加速熱空氣的流動，實現在降低成本的同時進一步提高濃縮的效率。

（發明人：易金平;王遵元;彭智）
