公布日：2023.09.05

申請日：2023.06.30

分類號：C02F11/14(2019.01)I

摘要

本涉及污泥脫水技術領域，且公開了一種基于復合型絮凝劑的污泥脫水系統，包括壓濾箱，所述壓濾箱的頂部設置有一用于擠壓污泥的壓濾機構，所述壓濾箱的一側設置有用于混合污泥和絮凝劑的攪拌機構，所述壓濾箱的一側開設有下料口，所述壓濾箱的下端套設有一外箱體。該基于復合型絮凝劑的污泥脫水系統，通過設有攪拌機構，當需要對污泥和化學藥劑進行混合時，通過攪拌機構能夠對其進行充分的攪拌，使化學藥劑與污泥混合得更加充分，減少了化學藥劑的投入量，通過設有壓濾機構，能夠對污泥中的水分進行充分的擠壓，保證污泥的脫水效率，并且由于壓濾機構采用液壓驅動，從而避免產生較大的噪音。

權利要求書

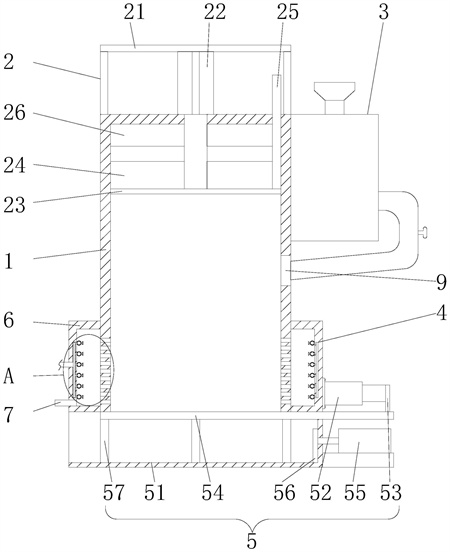

1.一種基于復合型絮凝劑的污泥脫水系統，包括壓濾箱，其特征在于，所述壓濾箱的頂部設置有一用于擠壓污泥的壓濾機構，所述壓濾箱的一側設置有用于混合污泥和絮凝劑的攪拌機構，所述壓濾箱的一側開設有下料口，所述壓濾箱的下端套設有一外箱體，所述外箱體的一側底部固定連接有一排水管，所述壓濾箱位于外箱體罩設的部分開設有排水孔。

2.根據權利要求1所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述壓濾機構包括固定安裝在壓濾箱頂部的安裝架，所述安裝架的下表面固定連接有第一液壓缸，所述第一液壓缸的伸縮端固定連接有壓濾板。

3.根據權利要求2所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述壓濾板的上表面固定連接有用于吸收污水的海綿，所述壓濾箱的內頂壁固定連接有擠壓塊，所述壓濾板的上表面且靠近下料口的一側固定連接有一封堵板。

4.根據權利要求1所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述攪拌機構包括固定安裝在壓濾箱一側的攪拌箱，所述攪拌箱的內底壁安裝有一驅動電機，所述驅動電機的輸出端通過驅動軸固定連接有第一轉動軸，所述第一轉動軸的下端固定連接有主動齒輪，所述主動齒輪的兩側均嚙合連接有一從動齒輪，所述從動齒輪的中部固定連接有第二轉動軸。

5.根據權利要求4所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述主動齒輪和從動齒輪均位于安裝塊的內部，所述安裝塊固定安裝在攪拌箱內側壁上，所述第二轉動軸轉動連接在安裝塊的內底壁，所述第一轉動軸和第二轉動軸的外側交錯設置有攪拌桿。

6.根據權利要求4所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述攪拌箱的頂部固定連接有進料口，所述攪拌箱的一側底部固定連接有下料管，所述下料管上設置有閥門，所述下料管的一端與壓濾箱上的下料口相連通。

7.根據權利要求1所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述壓濾箱的下方設置有排放機構，所述排放機構包括固定安裝在壓濾箱下表面的排放槽，所述排放槽的內壁兩側均固定連接有滑軌，兩個所述滑軌上滑動連接有一底板，所述底板的上表面一側通過連接板與第一伸縮桿的伸縮端相連接，所述第一伸縮桿固定安裝在外箱體的一側。

8.根據權利要求7所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述排放機構還包括固定安裝在排放槽一側的第二伸縮桿，所述排放槽的另一側為開口端，所述第二伸縮桿的伸縮端固定連接有一推板，所述排放槽的內底壁上固定安裝有三個呈倒U型的支撐板，所述支撐板的頂部與底板的下表面相接觸。

9.根據權利要求1所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述外箱體固定安裝在壓濾箱的外側下端，所述外箱體的內壁上設置有一沖洗機構，所述沖洗機構包括一呈環形的連接管，所述連接管的內側通過分水管連通有若干個環形水管，所述環形水管朝向排水孔的一側固定連接有高壓噴頭。

10.根據權利要求9所述的基于復合型絮凝劑的污泥脫水系統，其特征在于，所述連接管的任一側通過進水管與外部的高壓水源相連通。

發明內容

本發明專利的目的在于提供一種基于復合型絮凝劑的污泥脫水系統，以解決上述背景技術中提出的問題。

本發明的技術方案如下：

一種基于復合型絮凝劑的污泥脫水系統，包括壓濾箱，所述壓濾箱的頂部設置有一用于擠壓污泥的壓濾機構，所述壓濾箱的一側設置有用于混合污泥和絮凝劑的攪拌機構，所述壓濾箱的一側開設有下料口，所述壓濾箱的下端套設有一外箱體，所述外箱體的一側底部固定連接有一排水管，所述壓濾箱位于外箱體罩設的部分開設有排水孔。

有益效果：

本發明通過設有攪拌機構，當需要對污泥和化學藥劑進行混合時，通過攪拌機構能夠對其進行充分的攪拌，使化學藥劑與污泥混合得更加充分，減少了化學藥劑的投入量，從而降低投入成本，通過設有壓濾機構，能夠對污泥中的水分進行充分的擠壓，保證污泥的脫水效率，并且由于壓濾機構采用液壓驅動，從而避免產生較大的噪音。

優選的，所述壓濾機構包括固定安裝在壓濾箱頂部的安裝架，所述安裝架的下表面固定連接有第一液壓缸，所述第一液壓缸的伸縮端固定連接有壓濾板。

優選的，所述壓濾板的上表面固定連接有用于吸收污水的海綿，所述壓濾箱的內頂壁固定連接有擠壓塊，所述壓濾板的上表面且靠近下料口的一側固定連接有一封堵板。

優選的，所述攪拌機構包括固定安裝在壓濾箱一側的攪拌箱，所述攪拌箱的內底壁安裝有一驅動電機，所述驅動電機的輸出端通過驅動軸固定連接有第一轉動軸，所述第一轉動軸的下端固定連接有主動齒輪，所述主動齒輪的兩側均嚙合連接有一從動齒輪，所述從動齒輪的中部固定連接有第二轉動軸。

優選的，所述主動齒輪和從動齒輪均位于安裝塊的內部，所述安裝塊固定安裝在攪拌箱內側壁上，所述第二轉動軸轉動連接在安裝塊的內底壁，所述第一轉動軸和第二轉動軸的外側交錯設置有攪拌桿。

優選的，所述攪拌箱的頂部固定連接有進料口，所述攪拌箱的一側底部固定連接有下料管，所述下料管上設置有閥門，所述下料管的一端與壓濾箱上的下料口相連通。

優選的，所述壓濾箱的下方設置有排放機構，所述排放機構包括固定安裝在壓濾箱下表面的排放槽，所述排放槽的內壁兩側均固定連接有滑軌，兩個所述滑軌上滑動連接有一底板，所述底板的上表面一側通過連接板與第一伸縮桿的伸縮端相連接，所述第一伸縮桿固定安裝在外箱體的一側。

優選的，所述排放機構還包括固定安裝在排放槽一側的第二伸縮桿，所述排放槽的另一側為開口端，所述第二伸縮桿的伸縮端固定連接有一推板，所述排放槽的內底壁上固定安裝有三個呈倒U型的支撐板，所述支撐板的頂部與底板的下表面相接觸。

優選的，所述外箱體固定安裝在壓濾箱的外側下端，所述外箱體的內壁上設置有一沖洗機構，所述沖洗機構包括一呈環形的連接管，所述連接管的內側通過分水管連通有若干個環形水管，所述環形水管朝向排水孔的一側固定連接有高壓噴頭。

優選的，所述連接管的任一側通過進水管與外部的高壓水源相連通。

（發明人：周明;王彥堂;寧世遠）
