摘要

本發明提供了一種同步實現有機磷酸廢水磷去除和回收的類電芬頓處理系統，屬于水污染控制領域，解決了傳統芬頓工藝降解有機磷酸效能低且易受基質Cl-抑制干擾的難題，類電芬頓過程中Cl-向活性物種HClO和FeIVO2+的轉化，實現了基質廢物的有益利用。所述類電芬頓處理系統由pH調節區和類電芬頓反應區組成，所述pH調節區包括pH調節池、酸/堿加藥箱和pH控制器，所述類電芬頓反應區包括芬頓反應池、Fe源/氯化鈉加藥箱、電極板、電源以及沉淀導管。采用所述類電芬頓系統處理有機磷酸廢水，可使有機結合磷高效降解為正磷，同步實現富營養化污染物有機磷酸以磷酸鐵形式回收。該類電芬頓系統為有機磷酸廢水處理提供了可行方案。

權利要求書

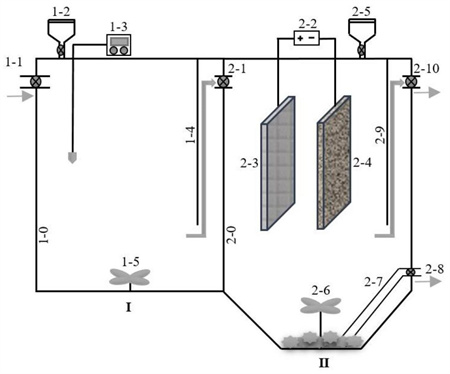

1.一種同步實現有機磷酸廢水磷去除和回收的類電芬頓處理系統，包括pH調節區和類電芬頓反應區，其特征在于：所述pH調節區包括pH調節池、pH調節池進水口、pH調節池加藥箱、pH控制器、pH調節池隔板和pH調節池?cái)嚢杵鳎凰��?/span>pH調節池進水口通過泵機接收有機磷酸廢水；所述pH調節池加藥箱和所述pH控制器均與pH調節池連通；所述pH調節池隔板置于pH調節池出水端左側；所述類電芬頓反應區包括芬頓反應池、芬頓反應池進水口、電源、陽極板、陰極板、芬頓反應池加藥箱、芬頓反應池?cái)嚢杵鳌⒊恋韺?dǎo)管、沉淀出口、芬頓反應池隔板和排水口；所述芬頓反應池底部設計為錐形斗狀；所述芬頓反應池進水口通過泵機接收pH調節池出水；所述陽極板和所述陰極板均垂直于反應器底部平行正對排列，并通過導線分別與電源正極和負極相連；所述芬頓反應池加藥箱與芬頓反應池連通；所述沉淀導管使沉淀物與沉淀出口連通；所述芬頓反應池隔板置于排水口左側；所述排水口使芬頓反應池已處理廢水通過泵機排出。

2.根據權利要求1所述的類電芬頓處理系統，其特征在于：所述陽極板為鈦基底表面涂覆氧化釕銥電極，所述陰極板為不銹鋼電極。

3.采用權利要求1-2的類電芬頓系統處理有機磷酸廢水的類電芬頓方法，其特征在于，具體包含以下步驟：(1)有機磷酸廢水通過所述pH調節池進水口泵入pH調節池，通過所述pH調節池加藥箱和所述pH控制器通過投加酸/堿調控溶液pH，于所述pH調節池?cái)嚢杵鲾嚢柘率顾巹┡c廢水充分混合；(2)pH調節池內有機磷酸出水通過所述芬頓反應池進水口泵入芬頓反應池，經芬頓反應池加藥箱投加硫酸亞鐵/氯化鈉，接通所述電源于所述芬頓反應池?cái)嚢杵鲾嚢柘麻_(kāi)啟類電芬頓反應，處理達標后廢水通過所述排水口排出，沉淀物通過所述沉淀導管由所述沉淀出口排出。

4.采用權利要求1-2的類電芬頓系統處理有機磷酸廢水的類電芬頓方法，其特征在于：所述有機磷酸廢水進行類電芬頓反應前，廢水pH值要求為3.5，含鹽量(以NaCl計)要求為28.2-225.7mM，Fe(II)/有機磷酸摩爾比要求為18.2:1。

5.采用權利要求1-2的類電芬頓系統處理有機磷酸廢水的類電芬頓方法，其特征在于：所述有機磷酸廢水類電芬頓過程電流密度要求為4.3-21.3mA/cm2。

6.采用權利要求1-2的類電芬頓系統處理有機磷酸廢水的類電芬頓方法，其特征在于：所述磷回收為有機磷酸轉化為沉淀物中具有商用價值的正磷而被回收。

發明內容

針對現有的技術問題，本發明的目的在于提供一種有機磷酸廢水高效降解并同步磷回收的類電芬頓處理系統和方法。該系統處理含鹽有機磷酸廢水，可實現HClO、FeIVO2+和1O2的高效生成和有效利用，顯著提高有機磷酸轉化為正磷效率，且生成磷酸鐵沉淀使得富營養化污染物有機磷酸最終以正磷形式回收。

基于上述目的，本發明一方面在于提供一種用于處理有機磷酸廢水的類電芬頓系統，包括pH調節區和類電芬頓反應區。

所述pH調節區前端連通有機磷酸廢水進水口，經所述pH調節池加藥箱投加酸/堿由所述pH控制器監測廢水pH，以滿足所述芬頓反應池中類電芬頓反應運行的初始pH要求，所述pH調節池隔板設置于pH調節池廢水出水端左側以改變水流方向，緩沖進水。

所述類電芬頓反應區前端設置進水口，與所述pH調節區連通，后端分別設置排水口和沉淀出口，錐形斗的設計以便于磷沉淀回收。所述類電芬頓反應區單獨設置亞鐵/氯化鈉供給裝置，根據有機磷酸廢水水質參數確定其供給量，為Fe(II)/HClO類電芬頓反應提供亞鐵催化劑和氯化鈉。所述電源正極和負極分別連接鈦基底表面涂覆氧化釕銥的陽極板和不銹鋼陰極板，通過調節適宜的電流強度，以滿足類電芬頓反應的運行需求。所述芬頓反應池隔板設置于排水口左側以利于類芬頓反應進行和沉淀物沉降。

本發明另一方面在于提供采用所述類電芬頓系統處理有機磷酸廢水的類電芬頓方法，具體包括：

所述類電芬頓系統處理有機磷酸廢水的含鹽量以氯化鈉計，氯化鈉的濃度范圍優選為28.2-225.7mM，氯離子廣泛存在于有機磷酸賦存廢水，如：有機磷酸生產廢水和紡織印染廢水等，當廢水中自有Cl-含量可滿足類電芬頓反應要求，則無需外加氯化鈉。

在進行類電芬頓反應前，有機磷酸廢水的初始pH優選為3.5，向類電芬頓反應區外加硫酸亞鐵以催化類電芬頓反應的運行，Fe(II)/有機磷酸摩爾比優選為18.2:1。

所述類電芬頓系統處理有機磷酸廢水時電流密度優選為4.3-21.3mA/cm2，隨電流密度的增加有機磷酸的降解平衡時間有效縮短。

本發明提供的有機磷酸廢水類電芬頓處理系統發生類電芬頓反應的原理：

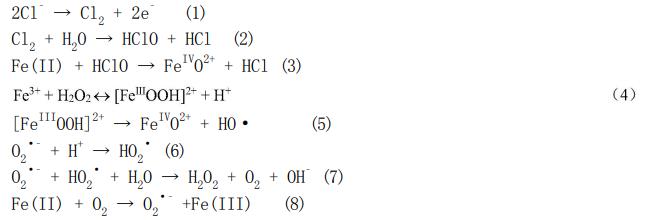

廢水基質Cl-在陽極氧化為Cl2后溶于水中快速生成HClO(式1-2)，酸性條件下與Fe(II)結合類芬頓反應生成FeIVO2+(式3)；不僅來源于Fe(II)，FeIVO2+也可從Fe(III)活性位點產生，由Fe(III)衍生的途徑傾向于Fe(III)與H2O2自發相互作用產生的

2+絡合物中O-O鍵均裂生成FeIVO2+(式4-5)；所述H2O2來源于陰極表面單電子還原O2·-的歧化反應(式6-7)。此外Fe(II)與水中溶解氧產生的O2·-可進而轉化為1O2(式8)。綜上HClO、FeIVO2+和1O2為有機磷酸高效降解的主要活性物種。堿金屬Fe的存在為正磷的沉淀回收提供活性位點。

本發明的有益效果在于：

本發明針對有機磷酸廢水中非正磷酸鹽的一步脫除和磷回收提出了解決方案，客服了從非正磷酸鹽中回收磷的技術挑戰。相比于傳統芬頓工藝降解有機磷酸效能低且易受基質Cl-抑制干擾的難題，本發明提出的類電芬頓法在運行中將基質廢物Cl-轉化為HClO并間接轉化為FeIVO2+氧化劑，實現了變廢為寶，使有機磷酸中有機結合磷轉化為正磷效率大幅提高至近90％。

進一步，本發明提出的有機磷酸一步脫除和磷回收的類電芬頓處理系統，有機磷酸最終以沉淀物中正磷形式回收，可作為生產磷酸鐵鋰電池、磷肥或磷酸鹽的原料以進行有益的再利用，減少了水處理企業固廢處理成本并增加收益，向磷循環經濟邁出了重要一步。

進一步，本發明提出的有機磷酸一步脫除和磷回收的類電芬頓處理系統，結構簡單、操作方便、運行成本較低、適于工程應用。
