公布日：2023.09.05

申請日：2023.06.30

分類號：B01D21/24(2006.01)I

摘要

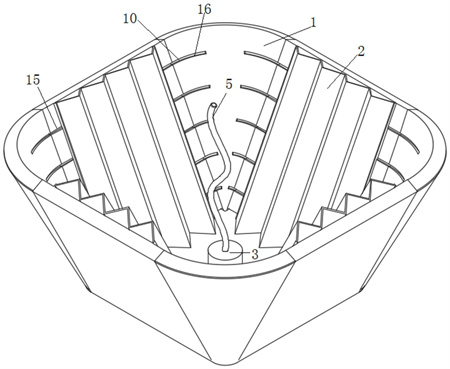

本發明涉及一種用于排出污泥的泥斗裝置，為倒錐形的，由四面梯形的斜壁支撐板圍成，每個斜壁支撐板的上表面通過減震墊片連接波紋結構層，斜壁支撐板的底部設有潛水污泥泵，潛水污泥泵的進口連接波紋結構層的底端，潛水污泥泵的出口連接排泥管；潛水污泥泵工作振動時能夠帶動波紋結構層振動，促進排泥；所述波紋結構層包括至少一層波紋板，波紋板包括若干個波峰和波谷，每條波峰和波谷均由斜壁支撐板的上部指向斜壁支撐板的下部，斜壁支撐板上的波紋板彌補了斜壁支撐板傾斜角度不足的缺陷，為斜壁支撐板提供傾角加成。

權利要求書

1.一種用于排出污泥的泥斗裝置，其特征在于，為倒錐形的，由四面梯形的斜壁支撐板圍成，每個斜壁支撐板的上表面通過減震墊片連接波紋結構層，斜壁支撐板的底部設有潛水污泥泵，潛水污泥泵的進口連接波紋結構層的底端，潛水污泥泵的出口連接排泥管；潛水污泥泵工作振動時能夠帶動波紋結構層振動，促進排泥；所述波紋結構層包括至少一層波紋板，波紋板包括若干波峰和波谷，每條波峰和波谷均由斜壁支撐板的上部指向斜壁支撐板的下部，斜壁支撐板上的波紋板彌補了斜壁支撐板傾斜角度不足的缺陷，為斜壁支撐板提供傾角加成。

2.根據權利要求1所述的用于排出污泥的泥斗裝置，其特征在于，所述波紋結構層包括一層波紋板，波峰的角度為60-120°，波谷為圓弧形，波紋板沿斜壁支撐板的上表面鋪設，波紋板的波谷與斜壁支撐板之間設置減震墊片；斜壁支撐板上設有若干個固定環，波紋板與固定環綁定，進而固定在斜壁支撐板上。

3.根據權利要求2所述的用于排出污泥的泥斗裝置，其特征在于，所述波紋板的波谷的半徑為50-70mm，波峰與波谷的高度差為200-250mm；所述波谷處的減震墊片壓緊后，使得波谷與斜壁支撐板之間的距離為5-10mm；波紋板的頂部與沉淀池側壁之間預留間隙，使得波紋板振動時，不碰撞沉淀池側壁。

4.根據權利要求1所述的用于排出污泥的泥斗裝置，其特征在于，所述波紋結構層包括兩層波紋板，且上下堆疊設置，兩層波紋板的波峰與波峰對應、波谷與波谷對應；上層波紋板和下層波紋板的每條波峰的下表面均勻設有若干個伸縮橫梁，伸縮橫梁的兩端抵住波峰的兩個側面，用于調節波峰的角度；下層波紋板的波谷通過減震墊片滑動連接導軌槽，若干條導軌槽橫向設置在斜壁支撐板的上表面。

5.根據權利要求4所述的用于排出污泥的泥斗裝置，其特征在于，所述下層波紋板的每條波峰的下方均勻設置若干個伸縮豎桿，用于伸出下層波紋板并調整上層波紋板的高度；若干個伸縮豎桿沿著對應的同一條波峰的長度方向均勻設置在斜壁支撐板的上表面，伸縮豎桿的位置不與導軌槽重合；伸縮豎桿的底部固定在斜壁支撐板上，頂部設有倒U型固定托，用于承托上層波紋板的波峰下表面；下層波紋板的波峰對應伸縮豎桿的位置設有豁口，允許伸縮豎桿上下伸縮。

6.根據權利要求5所述的用于排出污泥的泥斗裝置，其特征在于，對于上層波紋板，若干個上伸縮橫梁沿著對應的同一條波峰的長度方向均勻設置在上層波紋板的下表面，上伸縮橫梁的位置與下層波紋板的豁口位置對應。

7.根據權利要求6所述的用于排出污泥的泥斗裝置，其特征在于，對于下層波紋板，若干個下伸縮橫梁沿著對應的同一條波峰的長度方向均勻設置在下層波紋板的下表面，下伸縮橫梁的位置不與所述豁口位置對應。

8.根據權利要求7所述的用于排出污泥的泥斗裝置，其特征在于，所述導軌槽包括中部的平直部和兩側的弧度部，弧度部具有向上凸出的弧度；同一條導軌槽內設有若干個滑塊，每個滑塊頂部設有一片減震墊片，每個減震墊片對應連接一個波谷。

9.根據權利要求8所述的用于排出污泥的泥斗裝置，其特征在于，同一條波峰的伸縮橫梁按照由上至下的順序，伸縮長度逐漸減小，使得同一條波峰的頂角角度由上至下逐漸減小，這樣若干條波峰配合后，使得波紋板上部的寬度大于下部的寬度，符合斜壁支撐板的形狀；上層波紋板的不同波峰在同一水平高度上對應的伸縮豎桿的伸縮高度相等，使得上層波紋板平直。

10.根據權利要求9所述的用于排出污泥的泥斗裝置，其特征在于，所述下伸縮橫梁貼近豁口設置，所述上層波紋板和下層波紋板的對應波峰的上下對應位置的頂角保持相同，對應波峰的上下對應的上伸縮橫梁和下伸縮橫梁的伸縮長度相等。

發明內容

針對上述問題，本發明在保證泥斗底部具有較小的積泥面積，沉淀區和緩沖區有合適的高度的基礎上，將泥斗的斜壁設置為多層結構，底層作為支撐結構，為原有的鋼結構或與設備本體保持一致，上層設置波形結構層，通過波形表面增加斜壁傾角，使其角度滿足60°要求；排泥采用潛水污泥泵，泵在運行過程中的震動同時帶動波形泥結構層的震動，有效促進斜壁上沉積的污泥下滑至泥斗底部，再通過泵順利排出，提高沉淀池出水水質和排泥效果，減少沉淀池污泥上浮的概率。

本發明提供一種用于排出污泥的泥斗裝置，為倒錐形的，由四面梯形的斜壁支撐板圍成，每個斜壁支撐板的上表面通過減震墊片連接波紋結構層，斜壁支撐板的底部設有潛水污泥泵，潛水污泥泵的進口連接波紋結構層的底端，潛水污泥泵的出口連接排泥管；潛水污泥泵工作振動時能夠帶動波紋結構層振動，促進排泥，減震墊片減輕波紋結構層對斜壁支撐板的敲擊；

所述波紋結構層包括至少一層波紋板，波紋板包括若干波峰和波谷，每條波峰和波谷均由斜壁支撐板的上部指向斜壁支撐板的下部，斜壁支撐板上的波紋板彌補了斜壁支撐板傾斜角度不足的缺陷，為斜壁支撐板提供傾角加成。

任選的，所述波紋結構層包括一層波紋板，波峰的角度為60-120°，波谷為圓弧形，波紋板沿斜壁支撐板的上表面鋪設，波紋板的波谷與斜壁支撐板之間設置減震墊片；

斜壁支撐板上設有若干個固定環，波紋板與固定環綁定，進而固定在斜壁支撐板上。

進一步可選的，所述波紋板的波谷的半徑為50-70mm，波峰與波谷的高度差為200-250mm。

進一步可選的，所述波谷處的減震墊片壓緊后，使得波谷與斜壁支撐板之間的距離為5-10mm；

波紋板的頂部與沉淀池側壁之間預留間隙，使得波紋板振動時，不碰撞沉淀池側壁。

任選的，所述波紋結構層包括兩層波紋板，且上下堆疊設置，兩層波紋板的波峰與波峰對應、波谷與波谷對應；

上層波紋板和下層波紋板的每條波峰的下表面均勻設有若干個伸縮橫梁，伸縮橫梁的兩端抵住波峰的兩個側面，用于調節波峰的角度；

下層波紋板的波谷通過減震墊片滑動連接導軌槽，若干條導軌槽橫向設置在斜壁支撐板的上表面。當伸縮橫梁調整波紋板的波峰角度時，在波谷角度不變的情況下，也就間接改變了波紋板的寬度，由于波紋板是鋪設在斜壁支撐板上的，波紋板的寬度改變，那么波紋板在斜壁支撐板上的位置也改變。

進一步可選的，所述下層波紋板的每條波峰的下方均勻設置若干個伸縮豎桿，用于伸出下層波紋板并調整上層波紋板的高度；

若干個伸縮豎桿沿著對應的同一條波峰的長度方向均勻設置在斜壁支撐板的上表面，伸縮豎桿的位置不與導軌槽重合；

伸縮豎桿的底部固定在斜壁支撐板上，頂部設有倒U型固定托，用于承托上層波紋板的波峰下表面；

下層波紋板的波峰對應伸縮豎桿的位置設有豁口，允許伸縮豎桿上下伸縮。

進一步可選的，對于上層波紋板，若干個上伸縮橫梁沿著對應的同一條波峰的長度方向均勻設置在上層波紋板的下表面，上伸縮橫梁的位置與下層波紋板的豁口位置對應；

對于下層波紋板，若干個下伸縮橫梁沿著對應的同一條波峰的長度方向均勻設置在下層波紋板的下表面，下伸縮橫梁的位置不與所述豁口位置對應。

進一步可選的，所述導軌槽包括中部的平直部和兩側的弧度部，弧度部具有向上凸出的弧度；

同一條導軌槽內設有若干個滑塊，每個滑塊頂部設有一片減震墊片，每個減震墊片對應連接一個波谷。

優選的，同一條波峰的伸縮橫梁按照由上至下的順序，伸縮長度逐漸減小，使得同一條波峰的頂角角度由上至下逐漸減小，這樣若干條波峰配合后，使得波紋板上部的寬度大于下部的寬度，符合斜壁支撐板的形狀；

上層波紋板的不同波峰在同一水平高度上對應的伸縮豎桿的伸縮高度相等，使得上層波紋板平直；

所述下伸縮橫梁貼近豁口設置，所述上層波紋板和下層波紋板的對應波峰的上下對應位置的頂角保持相同，對應波峰的上下對應的上伸縮橫梁和下伸縮橫梁的伸縮長度相等。

（發明人：張傳兵;朱國亮;劉妞;田金星;鄭佳璨;李玉東;金昱;關亞坤;趙遠;張全軍;李少立;趙高偉）
