公布日：2024.03.29

申請日：2024.02.26

分類號：C02F1/28(2023.01)I;C02F1/00(2023.01)I;C02F1/24(2023.01)I;C02F1/52(2023.01)I

摘要

本發明涉及污水處理領域，尤其涉及一種建筑污水處理裝置。技術問題為：現有的裝置自然沉淀時間較長，大部分污泥容易附著在沉淀反應池底部無法排出，且在排出凈化后的清水時，底層的絮狀物和污泥很容易跟隨清水排出，導致凈化后的清水重新被污染。本發明的技術方案為：一種建筑污水處理裝置，包括有沉淀池和進污管等；沉淀池前側設置有進污管。本發明實現了通過吸附繩進入絮狀物生成區域，使漂浮在水中的絮狀物更好地附著在吸附繩上，防止清理組件對絮狀物撈出不徹底，導致絮狀物堵塞進污管，影響裝置正常運行；通過氣囊使第二單向膜打開向反應池上側出氣，進而使絮狀物受氣囊的影響向上飄動，防止絮狀物堆積在反應池底部，保證裝置的清理效果。

權利要求書

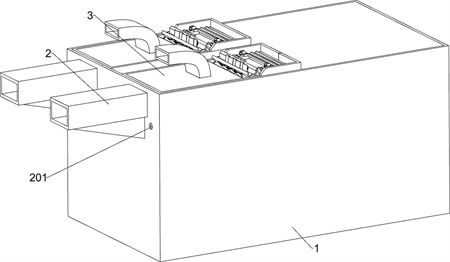

1.一種建筑污水處理裝置，包括有沉淀池（1）、進污管（2）、反應池（3）、進料管（5）和收集盒（6）；沉淀池（1）前側設置有進污管（2）；沉淀池（1）上側安裝有若干個將污水與化學劑反應沉淀的反應池（3）；每個反應池（3）上側均設置有一個加入化學劑的進料管（5）；沉淀池（1）上側安裝有若干個收集絮狀物的收集盒（6）；其特征在于：還包括有清理組件、吸附繩（4）、拉伸組件和擴撐系統；沉淀池（1）內側安裝有對污水反應后的絮狀物進行清理的清理組件；清理組件上設置有若干個用于吸附絮狀物的吸附繩（4）；沉淀池（1）內側設置有使吸附繩（4）進入絮狀物生成區域的拉伸組件；每個收集盒（6）上均安裝有一個使吸附繩（4）攜帶絮狀物效果更好的擴撐系統；清理組件包括有固定板（101）、兜板（103）、第一濾網（104）和第二濾網（105）；沉淀池（1）內側固接有固定板（101）；沉淀池（1）內側轉動連接有若干個防止絮狀物擴散的兜板（103），且反應池（3）上側后部開設有避讓兜板（103）的開口；每個兜板（103）上均固接有一個第一濾網（104）；反應池（3）后側固接有第二濾網（105）；拉伸組件包括有第一連接塊（106）、第一彈性件（108）、第二彈性件（109）、卡塊（110）、第一楔形塊（111）、滑塊（112）、第二連接塊（113）、第三連接塊（114）和攔板（115）；沉淀池（1）內側滑動連接有若干個第一連接塊（106）；每個第一連接塊（106）與相鄰的反應池（3）內側下部之間均共同固接有一個第一彈性件（108）；每個第一連接塊（106）內側均固接有兩個左右對稱的第二彈性件（109）；相鄰的兩個第二彈性件（109）下側均共同固接有一個卡塊（110）；每個卡塊（110）后側均固接有一個第一楔形塊（111）；每個吸附繩（4）后側均固接有一個受力形變的第二連接塊（113）；每個第一連接塊（106）后側均固接有兩個左右對稱的第三連接塊（114）；相鄰的兩個第三連接塊（114）相向側共同滑動連接有一個滑塊（112）；每個反應池（3）內側均開設有一個第一卡槽（3002）；相鄰的兩個第三連接塊（114）后側均轉動連接有若干個攔板（115），且若干個攔板（115）只朝反應池（3）前側轉動開啟，朝反應池（3）后側轉動至共線狀態關閉。

2.根據權利要求1所述的一種建筑污水處理裝置，其特征在于：拉伸組件還包括有氣囊（107）、第一單向膜（201）和第二單向膜（202）；每個第一連接塊（106）前側均固接有一個防止絮狀物沉淀在反應池（3）底部的氣囊（107）；沉淀池（1）前側開設有若干個第一氣孔（1001）；每個第一氣孔（1001）處均固接有一個第一單向膜（201），且第一單向膜（201）只朝沉淀池（1）內側開啟；每個反應池（3）前側下部均開設有若干個第二氣孔（3001）；每個氣囊（107）上均開設有若干個通孔，且每個通孔均朝上設置；每個氣囊（107）的通孔處均固接有一個第二單向膜（202），且第二單向膜（202）只朝反應池（3）上側開啟。

3.根據權利要求1所述的一種建筑污水處理裝置，其特征在于：擴撐系統包括有固定塊（203）、第二楔形塊（204）、頂塊（205）、半圓環（206）、第三彈性件（207）和第三楔形塊（208）；每個收集盒（6）上側均固接有若干個固定塊（203）；每個攔板（115）前側均固接有一個將吸附繩（4）兩段纏繞繩捋開的第二楔形塊（204）；每個固定塊（203）前側均固接有一個頂塊（205）；每個固定塊（203）上側均轉動連接有若干個提高收集盒（6）對吸附繩（4）表面絮狀物清理能力的半圓環（206）；每個固定塊（203）上側均固接有若干個左右對稱的第三彈性件（207）；每個第三彈性件（207）均與相鄰的半圓環（206）固接；每個半圓環（206）凹弧面均固接有一個提高收集盒（6）對吸附繩（4）表面絮狀物清理能力的第三楔形塊（208）。

4.根據權利要求3所述的一種建筑污水處理裝置，其特征在于：固定塊（203）與收集盒（6）通過扭簧轉動連接。

5.根據權利要求2所述的一種建筑污水處理裝置，其特征在于：還包括有弧形板（301）；相鄰的兩個兜板（103）之間均固接有一個防止絮狀物落回反應池（3）的弧形板（301）。

6.根據權利要求5所述的一種建筑污水處理裝置，其特征在于：弧形板（301）呈瓦片式堆疊設置。

7.根據權利要求5所述的一種建筑污水處理裝置，其特征在于：還包括有擋板（302）；每個反應池（3）內側均通過扭簧轉動連接有防止化學劑被吸附繩（4）帶出反應池（3）的擋板（302）；每個擋板（302）下側均開設有若干個第二卡槽（30201），且第二卡槽（30201）直徑小于第二連接塊（113）直徑。

8.根據權利要求7所述的一種建筑污水處理裝置，其特征在于：以從右往左看為基準，擋板（302）設置為7字形。

發明內容

為了克服現有的裝置自然沉淀時間較長，大部分污泥容易附著在沉淀反應池底部無法排出，且在排出凈化后的清水時，底層的絮狀物和污泥很容易跟隨清水排出，導致凈化后的清水重新被污染的缺點，本發明提供一種建筑污水處理裝置。

本發明的技術方案為：一種建筑污水處理裝置，包括有沉淀池、進污管、反應池、進料管和收集盒；沉淀池前側設置有進污管；沉淀池上側安裝有若干個將污水與化學劑反應沉淀的反應池；每個反應池上側均設置有一個加入化學劑的進料管；沉淀池上側安裝有若干個收集絮狀物的收集盒；還包括有清理組件、吸附繩、拉伸組件和擴撐系統；沉淀池內側安裝有對污水反應后的絮狀物進行清理的清理組件；清理組件上設置有若干個用于吸附絮狀物的吸附繩；沉淀池內側設置有使吸附繩進入絮狀物生成區域的拉伸組件；每個收集盒上均安裝有一個使吸附繩攜帶絮狀物效果更好的擴撐系統。

作為本發明的一種優選技術方案，清理組件包括有固定板、兜板、第一濾網和第二濾網；沉淀池內側固接有固定板；沉淀池內側轉動連接有若干個防止絮狀物擴散的兜板，且反應池上側后部開設有避讓兜板的開口；每個兜板上均固接有一個第一濾網；反應池后側固接有第二濾網。

作為本發明的一種優選技術方案，拉伸組件包括有第一連接塊、第一彈性件、第二彈性件、卡塊、第一楔形塊、滑塊、第二連接塊、第三連接塊和攔板；沉淀池內側滑動連接有若干個第一連接塊；每個第一連接塊與相鄰的反應池內側下部之間均共同固接有一個第一彈性件；每個第一連接塊內側均固接有兩個左右對稱的第二彈性件；相鄰的兩個第二彈性件下側均共同固接有一個卡塊；每個卡塊后側均固接有一個第一楔形塊；每個吸附繩后側均固接有一個受力形變的第二連接塊；每個第一連接塊后側均固接有兩個左右對稱的第三連接塊；相鄰的兩個第三連接塊相向側共同滑動連接有一個滑塊；每個反應池內側均開設有一個第一卡槽；相鄰的兩個第三連接塊后側均轉動連接有若干個攔板，且若干個攔板只朝反應池前側轉動開啟，朝反應池后側轉動至共線狀態關閉。

作為本發明的一種優選技術方案，拉伸組件還包括有氣囊、第一單向膜和第二單向膜；每個第一連接塊前側均固接有一個防止絮狀物沉淀在反應池底部的氣囊；沉淀池前側開設有若干個第一氣孔；每個第一氣孔處均固接有一個第一單向膜，且第一單向膜只朝沉淀池內側開啟；每個反應池前側下部均開設有若干個第二氣孔；每個氣囊上均開設有若干個通孔，且每個通孔均朝上設置；每個氣囊的通孔處均固接有一個第二單向膜，且第二單向膜只朝反應池上側開啟。

作為本發明的一種優選技術方案，擴撐系統包括有固定塊、第二楔形塊、頂塊、半圓環、第三彈性件和第三楔形塊；每個收集盒上側均固接有若干個固定塊；每個攔板前側均固接有一個將吸附繩兩段纏繞繩捋開的第二楔形塊；每個固定塊前側均固接有一個頂塊；每個固定塊上側均轉動連接有若干個提高收集盒對吸附繩表面絮狀物清理能力的半圓環；每個固定塊上側均固接有若干個左右對稱的第三彈性件；每個第三彈性件均與相鄰的半圓環固接；每個半圓環凹弧面均固接有一個提高收集盒對吸附繩表面絮狀物清理能力的第三楔形塊。

作為本發明的一種優選技術方案，固定塊與收集盒通過扭簧轉動連接。

作為本發明的一種優選技術方案，還包括有弧形板；相鄰的兩個兜板之間均固接有一個防止絮狀物落回反應池的弧形板。

作為本發明的一種優選技術方案，弧形板呈瓦片式堆疊設置。

作為本發明的一種優選技術方案，還包括有擋板；每個反應池內側均通過扭簧轉動連接有防止化學劑被吸附繩帶出反應池的擋板；每個擋板下側均開設有若干個第二卡槽，且第二卡槽直徑小于第二連接塊直徑。

作為本發明的一種優選技術方案，以從右往左看為基準，擋板設置為7字形。

本發明具有以下優點：本發明實現了通過吸附繩進入絮狀物生成區域，使漂浮在水中的絮狀物更好地附著在吸附繩上，防止清理組件對絮狀物撈出不徹底，導致絮狀物堵塞進污管，影響裝置正常運行；通過氣囊使第二單向膜打開向反應池上側出氣，進而使絮狀物受氣囊的影響向上飄動，防止絮狀物堆積在反應池底部，保證裝置的清理效果；通過第二楔形塊將吸附繩上的兩段纏繞繩捋開，增大吸附繩上的兩段纏繞繩間隙，進而增大絮狀物與吸附繩的接觸面積，提高吸附繩收集絮狀物的效果，提高裝置的清理效果；通過瓦片式堆疊的弧形板將絮狀物引導至收集盒內，同時利用瓦片式堆疊的弧形板結構將清水重新引導回反應池內，防止清水從反應池上側開口泄漏，保證裝置正常對清水引導收集；通過7字形結構的擋板將反應池和進料管隔絕的同時，將化學劑引導至反應池前側，避免化學劑被吸附繩攜帶出反應池，保證裝置對污水的反應絮凝。

（發明人：徐城彬;楊健;方正;趙鵬;付喜娟;何圣根）
