公布日：2024.03.29
申請日：2024.02.03
分類號：G21F9/06(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其涉及一種聚變堆金屬污水的處理裝置。其技術方案包括：小顆粒過濾架，所述小顆粒過濾架的表面固定連接有多組多環形過濾框，多組所述多環形過濾框的內部固定連接有導軌架，所述導軌架的內部通過環形滑軌滑動連接有攪拌球，所述攪拌球的外表面固定連接有至少三組傾斜卡合塊。本發明在金屬粒子被化學反應生成小金屬顆粒后，振動電機帶動小顆粒過濾架發生震動時，這些小顆粒材料由于震動而在小顆粒過濾架的孔中發生晃動，避免管口堵塞，致使污水無法正常排離，而這些小顆粒由于顆粒較小被小顆粒過濾架分隔，便于后期的收集處理。
權利要求書

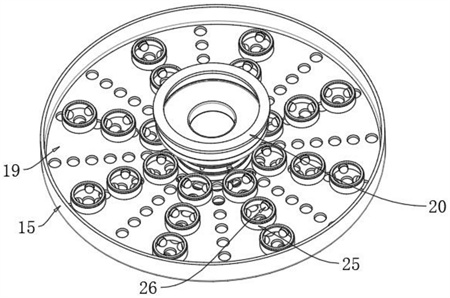

1.一種聚變堆金屬污水的處理裝置，其特征在于，所述聚變堆金屬污水的處理裝置包括：小顆粒過濾架(19)，所述小顆粒過濾架(19)的表面固定連接有多組多環形過濾框(25)，多組所述多環形過濾框(25)的內部固定連接有導軌架(28)，所述導軌架(28)的內部通過環形滑軌滑動連接有攪拌球(26)，所述攪拌球(26)的外表面固定連接有至少三組傾斜卡合塊(9)；至少三組彎折契合桿(27)，至少三組所述彎折契合桿(27)鉸接在導軌架(28)的一端，所述彎折契合桿(27)與導軌架(28)的連接處固定連接有弧形彈簧(32)，所述彎折契合桿(27)的一端固定連接有與傾斜卡合塊(9)相適配的卡口。
2.根據權利要求1所述的一種聚變堆金屬污水的處理裝置，其特征在于，所述小顆粒過濾架(19)的外表面滑動連接有污水處理罐(1)，所述污水處理罐(1)的頂端設置有上密封架(3)，所述污水處理罐(1)的底端固定連接有磁力攪拌組件(2)，所述污水處理罐(1)的外表面轉動連接有支撐圓環架(6)，所述支撐圓環架(6)的頂端固定連接有多組導向傾斜架(5)，多組所述導向傾斜架(5)關于支撐圓環架(6)的外表面呈環形狀態設置，所述多組導向傾斜架(5)的外表面固定連接有大顆粒收集組件。
3.根據權利要求2所述的一種聚變堆金屬污水的處理裝置，其特征在于，所述磁力攪拌組件(2)的頂端固定連接有振動電機(18)，所述振動電機(18)的一端固定連接有一組中央定位桿(4)，所述中央定位桿(4)的數量為兩組，一組所述中央定位桿(4)的頂端固定連接有中空定位塊(20)，所述中空定位塊(20)的內部滑動連接有插合塊(17)，所述插合塊(17)固定連接在另一組中央定位桿(4)的外表面。
4.根據權利要求3所述的一種聚變堆金屬污水的處理裝置，其特征在于，另一組所述中央定位桿(4)的外表面固定連接有第一大顆粒分離架(8)，所述第一大顆粒分離架(8)的底端固定連接有環形套板(14)，所述環形套板(14)的外表面插接有中空接受架(15)，所述中空接受架(15)與環形套板(14)之間固定連接有輔助彈簧(16)，所述中空接受架(15)固定安裝在小顆粒過濾架(19)的外表面，另一組所述中央定位桿(4)的頂端固定連接有電機組件，所述上密封架(3)的表面開設有用于流通金屬污水的投入孔。
5.根據權利要求4所述的一種聚變堆金屬污水的處理裝置，其特征在于，所述第一大顆粒分離架(8)的頂端固定安裝有弧形架(10)，所述第一大顆粒分離架(8)的頂端固定安裝有橡膠伸縮環(7)，所述橡膠伸縮環(7)固定安裝在上密封架(3)的底端，所述插合塊(17)的底端固定連接有推行桿(30)，所述推行桿(30)的底端滑動連接有限位架(29)，所述限位架(29)固定安裝在磁力攪拌組件(2)的頂端，所述推行桿(30)的底端固定連接有彈簧(31)，所述彈簧(31)固定安裝在限位架(29)的頂端。
6.根據權利要求5所述的一種聚變堆金屬污水的處理裝置，其特征在于，所述中空定位塊(20)的內壁固定連接有環形氣囊(22)，所述環形氣囊(22)的內壁固定連接有契合接受架(23)，所述環形氣囊(22)的內部填充有多橡膠環架(21)，所述環形氣囊(22)遠離契合接受架(23)的一端固定連接有雙向定位塊(24)，所述環形氣囊(22)貼合在插合塊(17)的外表面。
7.根據權利要求5所述的一種聚變堆金屬污水的處理裝置，其特征在于，兩組所述中央定位桿(4)的外表面固定連接有多組密封中心環(12)，多組所述密封中心環(12)之間通過輔助插孔(11)插接有多組輔助插合桿(13)。
發明內容
本發明的目的是針對背景技術中存在過多的金屬顆粒或者金屬粒子會造成濾網堵塞，長期需要工作人員處理，會對工作人員的身體不利的問題，提出一種聚變堆金屬污水的處理裝置。
本發明的技術方案：一種聚變堆金屬污水的處理裝置，所述聚變堆金屬污水的處理裝置包括：
小顆粒過濾架，所述小顆粒過濾架的表面固定連接有多組多環形過濾框，多組所述多環形過濾框的內部固定連接有導軌架，所述導軌架的內部通過環形滑軌滑動連接有攪拌球，所述攪拌球的外表面固定連接有至少三組傾斜卡合塊；
至少三組彎折契合桿，至少三組所述彎折契合桿鉸接在導軌架的一端，所述彎折契合桿與導軌架的連接處固定連接有弧形彈簧，所述彎折契合桿的一端固定連接有與傾斜卡合塊相適配的卡口。
可選的，所述小顆粒過濾架的外表面滑動連接有污水處理罐，所述污水處理罐的頂端設置有上密封架，所述污水處理罐的底端固定連接有磁力攪拌組件，所述污水處理罐的外表面轉動連接有支撐圓環架，所述支撐圓環架的頂端固定連接有多組導向傾斜架，多組所述導向傾斜架關于支撐圓環架的外表面呈環形狀態設置，所述多組導向傾斜架的外表面固定連接有大顆粒收集組件。
可選的，所述磁力攪拌組件的頂端固定連接有振動電機，所述振動電機的一端固定連接有一組中央定位桿，所述中央定位桿的數量為兩組，一組所述中央定位桿的頂端固定連接有中空定位塊，所述中空定位塊的內部滑動連接有插合塊，所述插合塊固定連接在另一組中央定位桿的外表面。
可選的，另一組所述中央定位桿的外表面固定連接有第一大顆粒分離架，所述第一大顆粒分離架的底端固定連接有環形套板，所述環形套板的外表面插接有中空接受架，所述中空接受架與環形套板之間固定連接有輔助彈簧，所述中空接受架固定安裝在小顆粒過濾架的外表面，另一組所述中央定位桿的頂端固定連接有電機組件，所述上密封架的表面開設有用于流通金屬污水的投入孔。
可選的，所述第一大顆粒分離架的頂端固定安裝有弧形架，所述第一大顆粒分離架的頂端固定安裝有橡膠伸縮環，所述橡膠伸縮環固定安裝在上密封架的底端，所述插合塊的底端固定連接有推行桿，所述推行桿的底端滑動連接有限位架，所述限位架固定安裝在磁力攪拌組件的頂端，所述推行桿的底端固定連接有彈簧，所述彈簧固定安裝在限位架的頂端。
可選的，所述中空定位塊的內壁固定連接有環形氣囊，所述環形氣囊的內壁固定連接有契合接受架，所述環形氣囊的內部填充有多橡膠環架，所述環形氣囊遠離契合接受架的一端固定連接有雙向定位塊，所述環形氣囊貼合在插合塊的外表面。
可選的，兩組所述中央定位桿的外表面固定連接有多組密封中心環，多組所述密封中心環之間通過輔助插孔插接有多組輔助插合桿。
與現有技術相比，本發明具有如下有益的技術效果：
1、在金屬粒子被化學反應生成小金屬顆粒后，振動電機帶動小顆粒過濾架發生震動時，這些小顆粒材料由于震動而在小顆粒過濾架的孔中發生晃動，避免管口堵塞，致使污水無法正常排離，而這些小顆粒由于顆粒較小被小顆粒過濾架分隔，便于后期的收集處理；
2、導向傾斜架用于收集第一大顆粒分離架表面震動移動的大顆粒金屬，隨著中央定位桿通過旋轉帶動弧形架旋轉，導向傾斜架與弧形架之間發生錯位，致使大顆粒金屬隨著導向傾斜架流向大顆粒收集組件，從而便于對金屬顆粒進行分離收集，便于后期對金屬顆粒進行處理后二次使用；
3、多橡膠環架通過表面多層橡膠圈進行層層緩沖，在契合接受架的限位下，將裝置進行緩沖保護，從而避免設備之間發生縫隙，而產生核污染泄漏，通過釋放管的微型孔過濾網將凈化完的污水收集，便于將污水與金屬固液分離，將污水傳送至加工釜中，便于后期收集污水處理罐內部剩余的小顆粒金屬。
（發明人：李煒葆;楊雷;朱黎黎）
