公布日：2024.03.29

申請日：2024.02.02

分類號：B01D53/79(2006.01)I;C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01F27/90(2022.01)I;C02F103/18(2006.01)N

摘要

本發明涉及廢氣污水過濾技術領域，提出了一種新型廢氣污水過濾噴淋塔，包括塔體、廢氣進口管和噴淋裝置，還包括排放塔、風機、污水過濾箱、污水排放組件、注液組件、攪拌組件、支撐底座和污染物收集組件，排放塔與塔體頂端的排氣口之間設置有排氣管，風機設置在排放塔的底端，污水過濾箱設置有進水口和出水口，污水過濾箱的出水口設置有污水排放管，注液組件設置在污水過濾箱的外側壁上，攪拌組件設置在污水過濾箱的內側壁上，通過上述技術方案，解決了現有技術中廢氣在噴淋塔去除污染物后產生的污水，直接對其進行排放會對周邊的環境造成污染，對生活在周邊的民眾造成嚴重的影響的問題。

權利要求書

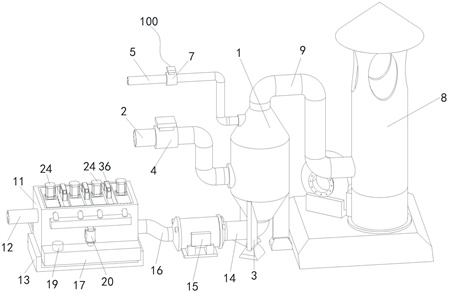

1.一種新型廢氣污水過濾噴淋塔，包括塔體（1）、廢氣進口管（2）和噴淋裝置（100），所述塔體（1）的底端設置有立柱（3），所述廢氣進口管（2）與所述塔體（1）固定連通，所述廢氣進口管（2）上設置有第一電動閥（4），所述噴淋裝置（100）包括噴淋管（5）、噴淋頭（6）和第二電動閥（7），所述噴淋管（5）貫穿所述塔體（1）的外側壁，所述第二電動閥（7）設置在噴淋管（5）上，所述噴淋頭（6）設置在所述噴淋管（5）的出液端，其特征在于，還包括：排放塔（8），所述排放塔（8）與所述塔體（1）頂端的排氣口之間設置有排氣管（9）；風機（10），所述風機（10）設置在所述排放塔（8）的底端，用于將凈化后的廢氣從所述排放塔（8）的出氣口排放至外界；污水過濾箱（11），所述污水過濾箱（11）設置有進水口和出水口，所述污水過濾箱（11）的出水口設置有污水排放管（12）；污水排放組件（200），所述污水排放組件（200）設置在所述塔體（1）和所述污水過濾箱（11）之間，用于將塔體（1）底部的污水打入污水過濾箱（11）中；注液組件（300），所述注液組件（300）設置在所述污水過濾箱（11）的外側壁上，用于將混凝劑打入所述污水過濾箱（11）內；攪拌組件（400），所述攪拌組件（400）設置在所述污水過濾箱（11）的內側壁上，用于使混凝劑與污水進行充分的混合；支撐底座（13），所述支撐底座（13）設置在所述污水過濾箱（11）的底端；污染物收集組件（500），所述污染物收集組件（500）設置在所述支撐底座（13）上，用于對混凝劑與污水混合反應后產生的污染物進行收集。

2.根據權利要求1所述的一種新型廢氣污水過濾噴淋塔，其特征在于，所述污水排放組件（200）包括：污水進口管（14），所述污水進口管（14）與所述塔體（1）的底部固定連通；第一水泵（15），所述第一水泵（15）與所述污水進口管（14）固定連通；連接管（16），所述連接管（16）設置在所述第一水泵（15）和所述污水過濾箱（11）的進水口之間，并且所述連接管（16）與所述第一水泵（15）和所述污水過濾箱（11）固定連通。

3.根據權利要求2所述的一種新型廢氣污水過濾噴淋塔，其特征在于，所述注液組件（300）包括：儲存箱（17），所述儲存箱（17）設置在所述污水過濾箱（11）的外側壁上，并且所述儲存箱（17）上設置有注液管（18）和蓋子（19），所述蓋子（19）螺紋設置在所述注液管（18）上；第二水泵（20），所述第二水泵（20）設置在所述污水過濾箱（11）的外側壁上，并且所述第二水泵（20）與所述儲存箱（17）固定連接；預存盒（21），所述預存盒（21）設置在所述污水過濾箱（11）的外側壁上；進液管（22），所述進液管（22）設置在所述預存盒（21）上，并且所述進液管（22）貫穿所述污水過濾箱（11）的外側壁。

4.根據權利要求3所述的一種新型廢氣污水過濾噴淋塔，其特征在于，所述攪拌組件（400）包括：固定板（23），所述固定板（23）設置在所述污水過濾箱（11）的內側壁上；驅動電機（24），所述驅動電機（24）設置在所述固定板（23）上，并且所述驅動電機（24）的輸出軸貫穿所述固定板（23）；攪拌輪（25），所述攪拌輪（25）設置在所述驅動電機（24）的輸出軸上。

5.根據權利要求4所述的一種新型廢氣污水過濾噴淋塔，其特征在于，所述污染物收集組件（500）包括：收集盒（26），所述污水過濾箱（11）的底端設置有通口，所述收集盒（26）設置在所述污水過濾箱（11）的通口處，并且所述收集盒（26）上設置有觀察窗（27）；第一握把（28），所述第一握把（28）設置在所述收集盒（26）的側壁上；限位塊（29），所述限位塊（29）設置在所述收集盒（26）的外側壁上；第一插銷（30），所述第一插銷（30）設置在所述支撐底座（13）的側壁上；格擋組件（600），所述格擋組件（600）設置在所述污水過濾箱（11）的底部。

6.根據權利要求5所述的一種新型廢氣污水過濾噴淋塔，其特征在于，所述格擋組件（600）包括：插板（31），所述污水過濾箱（11）的側壁上設置有開口，所述插板（31）設置在所述污水過濾箱（11）側壁的開口內；第二握把（32），所述第二握把（32）設置在所述插板（31）的側壁上；第二插銷（33），所述第二插銷（33）設置在所述污水過濾箱（11）的外側壁上，所述插板（31）上設置有限位孔，所述第二插銷（33）的銷桿剛好可以插入所述插板（31）的限位孔內。

7.根據權利要求6所述的一種新型廢氣污水過濾噴淋塔，其特征在于，還包括分區組件（700），所述分區組件（700）包括：限位條（34），所述限位條（34）設置在所述污水過濾箱（11）的內側壁上；隔板（35），所述隔板（35）設置在所述限位條（34）的夾縫處，并且所述隔板（35）上設置有多個通水孔；第三握把（36），所述第三握把（36）設置在所述隔板（35）的頂端。

發明內容

本發明提出一種新型廢氣污水過濾噴淋塔，解決了相關技術中廢氣在噴淋塔去除污染物后產生的污水，直接對其進行排放會對周邊的環境造成污染，對生活在周邊的民眾造成嚴重的影響的問題。

本發明的技術方案如下：一種新型廢氣污水過濾噴淋塔，包括塔體、廢氣進口管和噴淋裝置，所述塔體的底端設置有立柱，所述廢氣進口管與所述塔體固定連通，所述廢氣進口管上設置有第一電動閥，所述噴淋裝置包括噴淋管、噴淋頭和第二電動閥，所述噴淋管貫穿所述塔體的外側壁，所述第二電動閥設置在噴淋管上，所述噴淋頭設置在所述噴淋管的出液端，還包括排放塔、風機、污水過濾箱、污水排放組件、注液組件、攪拌組件、支撐底座和污染物收集組件，所述排放塔與所述塔體頂端的排氣口之間設置有排氣管，所述風機設置在所述排放塔的底端，用于將凈化后的廢氣從所述排放塔的出氣口排放至外界，所述污水過濾箱設置有進水口和出水口，所述污水過濾箱的出水口設置有污水排放管，所述污水排放組件設置在所述塔體和所述污水過濾箱之間，用于將塔體底部的污水打入污水過濾箱中，所述注液組件設置在所述污水過濾箱的外側壁上，用于將混凝劑打入所述污水過濾箱內，所述攪拌組件設置在所述污水過濾箱的內側壁上，用于使混凝劑與污水進行充分的混合，所述支撐底座設置在所述污水過濾箱的底端，所述污染物收集組件設置在所述支撐底座上，用于對混凝劑與污水混合反應后產生的污染物進行收集。

在上述方案的基礎上進一步的，所述污水排放組件包括：污水進口管，所述污水進口管與所述塔體的底部固定連通；第一水泵，所述第一水泵與所述污水進口管固定連通；連接管，所述連接管設置在所述第一水泵和所述污水過濾箱的進水口之間，并且所述連接管與所述第一水泵和所述污水過濾箱固定連通。

在上述方案的基礎上再進一步的，所述注液組件包括：儲存箱，所述儲存箱設置在所述污水過濾箱的外側壁上，并且所述儲存箱上設置有注液管和蓋子，所述蓋子螺紋設置在所述注液管上；第二水泵，所述第二水泵設置在所述污水過濾箱的外側壁上，并且所述第二水泵與所述儲存箱固定連接；預存盒，所述預存盒設置在所述污水過濾箱的外側壁上；進液管，所述進液管設置在所述預存盒上，并且所述進液管貫穿所述污水過濾箱的外側壁。

優選的，所述攪拌組件包括：固定板，所述固定板設置在所述污水過濾箱的內側壁上；驅動電機，所述驅動電機設置在所述固定板上，并且所述驅動電機的輸出軸貫穿所述固定板；攪拌輪，所述攪拌輪設置在所述驅動電機的輸出軸上。

進一步的，所述污染物收集組件包括：收集盒，所述污水過濾箱的底端設置有通口，所述收集盒設置在所述污水過濾箱的通口處，并且所述收集盒上設置有觀察窗；第一握把，所述第一握把設置在所述收集盒的側壁上；限位塊，所述限位塊設置在所述收集盒的外側壁上；第一插銷，所述第一插銷設置在所述支撐底座的側壁上；格擋組件，所述格擋組件設置在所述污水過濾箱的底部。

其中，所述格擋組件包括：插板，所述污水過濾箱的側壁上設置有開口，所述插板設置在所述污水過濾箱側壁的開口內；第二握把，所述第二握把設置在所述插板的側壁上；第二插銷，所述第二插銷設置在所述污水過濾箱的外側壁上，所述插板上設置有限位孔，所述第二插銷的銷桿剛好可以插入所述插板的限位孔內。

再進一步的，還包括分區組件，所述分區組件包括：限位條，所述限位條設置在所述污水過濾箱的內側壁上；隔板，所述隔板設置在所述限位條的夾縫處，并且所述隔板上設置有多個通水孔；第三握把，所述第三握把設置在所述隔板的頂端。

本發明的工作原理及有益效果為：1、本發明中，廢氣噴淋中產生的污水通過第一水泵的作用，從塔體的底部流入污水過濾箱中，再通過第二水泵將混凝劑打入污水過濾箱中與污水進行混合，通過混凝劑與污水中的污染物進行混凝，沉淀到污水過濾箱的箱底，使污水得到過濾，最后將過濾后的污水排放出去，有效的防止了直接將污水排放到外界對周圍的環境造成的污染，從而降低對生活在周邊的民眾造成嚴重的影響；2、本發明中，在將混凝劑添加至污水過濾箱后，通過驅動電機帶動攪拌輪進行轉動，使攪拌輪對混凝劑和污水進行攪拌，進而使混凝劑與污水進行充分的混合；3、本發明中，通過收集盒對混凝劑和污水中的污染物混凝產生的沉淀物進行收集，配合格擋組件對收集盒進行拆卸和安裝，便于對收集盒內的沉淀物進行清理。

（發明人：張振民;張藝淙;李呈超;劉潤鴿）
