公布日：2023.09.05

申請日：2023.06.21

分類號：C02F11/121(2019.01)I

摘要

本發明公開了一種管溝污泥處理用初步固液分離裝置，包括箱體、支撐軸、蝸輪，所述箱體上部固定有水平的支撐軸，所述支撐軸中部同軸固定有蝸輪，且安裝有支撐槽，所述支撐槽內壁底端固定有安裝槽，且內壁底端前后兩部各固定有兩豎直的導向光桿，各所述導向光桿頂端分別固定有豎直的拉簧，所述安裝槽左右兩端與箱體內壁之間各固定有水平的支撐筒。本發明通過設置多個沉淀斗能夠對同一批通溝污泥進行分散，使得各沉淀斗能夠同時進行少量的沉淀，相較于傳統大量污泥同時進行沉淀，能夠減少一定的沉淀時長，提高處理效率，而通過控制上電機正反轉動和電動推桿伸縮推桿能夠分別改變支撐槽的傾斜狀態和使得升降板上下移動。

權利要求書

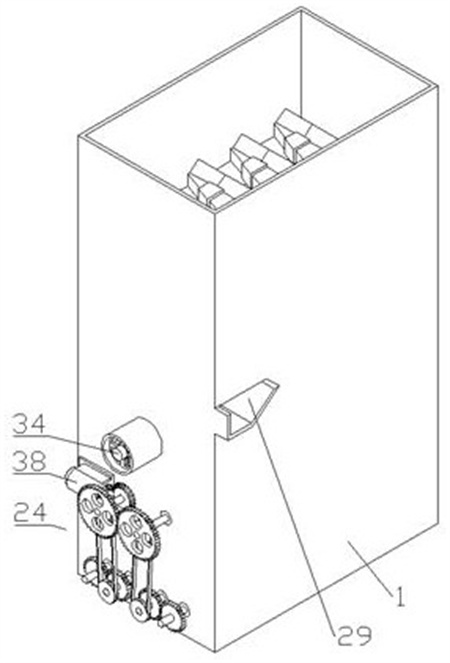

1.一種管溝污泥處理用初步固液分離裝置，包括箱體（1）、支撐軸（2）、蝸輪（3），其特征在于：所述箱體（1）上部固定有水平的支撐軸（2），所述支撐軸（2）中部同軸固定有蝸輪（3），且安裝有支撐槽（4），所述支撐槽（4）內壁底端固定有安裝槽（5），且內壁底端前后兩部各固定有兩豎直的導向光桿（6），各所述導向光桿（6）頂端分別固定有豎直的拉簧（7），所述安裝槽（5）左右兩端與箱體（1）內壁之間各固定有水平的支撐筒（8），兩所述支撐筒（8）共軸，且與支撐軸（2）相同軸轉動連接，所述安裝槽（5）內壁底端固定有水平的燕尾導軌（9），所述安裝槽（5）后端固定有水平的上電機（10）和電動推桿（11），所述上電機（10）的轉軸同軸固定有花軸（12），所述花軸（12）前部同軸固定有蝸桿（13），且后部同軸滑動連接有傳動筒（14），所述傳動筒（14）同軸固定有凸輪（15），且轉動連接有滑動座（16），所述滑動座（16）與燕尾導軌（9）相前后滑動連接，且與電動推桿（11）的推桿前端相固定，所述支撐槽（4）內壁左右兩端各固定有水平的支撐臺（17），且左右兩部各固定有水平的支撐板（18），兩所述支撐臺（17）頂端分別固定有密封條（19），所述支撐槽（4）上部安裝有水平的升降板（20），所述升降板（20）底端前后兩部各固定有兩豎直的導向筒（21），且底端中后部固定有水平的抵觸凸起（22），各所述導向筒（21）與導向光桿（6）相上下滑動連接，各所述拉簧（7）頂端分別與升降板（20）底端相固定，所述支撐槽（4）和升降板（20）共同安裝有沉淀部分（23），所述箱體（1）安裝有再處理部分（24）。

2.根據權利要求1所述的一種管溝污泥處理用初步固液分離裝置，其特征在于：所述沉淀部分（23）包括副沉淀斗（25）、主沉淀斗（26）、沉淀斗（27）、護板（28），兩所述支撐板（18）頂端分別固定有多個副沉淀斗（25），兩所述支撐板（18）頂端的副沉淀斗（25）左右相互對應，兩所述支撐板（18）左右相互對應的副沉淀斗（25）每兩個為一組，所述升降板（20）頂端固定有多個主沉淀斗（26），每組所述副沉淀斗（25）與各所述主沉淀斗（26）共同組合成沉淀斗（27），所述沉淀斗（27）中前部向前方凸出，且左右兩部向后方傾斜，所述沉淀斗（27）頂端后部向后上方傾斜，各所述主沉淀斗（26）分別固定有護板（28），各所述護板（28）分別對副沉淀斗（25）與主沉淀斗（26）的接縫部位進行貼合遮擋。

3.根據權利要求1所述的一種管溝污泥處理用初步固液分離裝置，其特征在于：所述再處理部分（24）包括排出槽（29）、上導向板（30）、遮擋板（31）、排風筒（32）、排風槽（33）、鼓風機（34）、撥動輥（35）、撥動板（36）、下導向板（37）、下電機（38）、研磨輥（39），所述箱體（1）內壁前端中部固定有水平的排出槽（29），所述排出槽（29）貫穿于箱體（1）右部，所述箱體（1）內壁左右兩端各固定有向中下方傾斜的上導向板（30），兩所述上導向板（30）與箱體（1）內壁左右兩端分別共同固定有遮擋板（31），所述箱體（1）前后兩部共同固定有水平的排風筒（32），所述排風筒（32）前部貫穿于箱體（1）前部，且中后部底端貫穿有豎直的排風槽（33），所述排風筒（32）內壁前部安裝有鼓風機（34），且處于兩上導向板（30）的中上方，所述箱體（1）左右兩部各轉動連接有水平的撥動輥（35），兩所述撥動輥（35）外圓周壁分別圓周等角度固定有多個撥動板（36），兩所述撥動輥（35）的撥動板（36）相互交錯設置，所述箱體（1）內壁左右兩端各固定有下導向板（37），且前端左部固定有下電機（38），兩所述下導向板（37）分別位于兩撥動輥（35）的下方，所述下電機（38）的轉軸與箱體（1）左部的撥動輥（35）之間通過傳動機構進行傳動連接，兩所述撥動輥（35）之間通過齒輪進行傳動連接，所述箱體（1）左右兩部各安裝有一組研磨輥（39），所述研磨輥（39）每兩個為一組，且與箱體（1）相轉動連接，每組所述研磨輥（39）分別位于下導向板（37）中下方，每組所述研磨輥（39）內兩研磨輥（39）之間通過齒輪進行傳動連接。

4.根據權利要求3所述的一種管溝污泥處理用初步固液分離裝置，其特征在于：兩所述撥動輥（35）與兩組研磨輥（39）中的任一研磨輥（39）通過傳動機構進行傳動連接，所述上電機（10）、電動推桿（11）、鼓風機（34）和下電機（38）外接外界的電源和控制系統，所述上電機（10）通電正反轉動時通過蝸桿（13）與蝸輪（3）的嚙合能夠使得支撐槽（4）以支撐軸（2）為軸心進行前后擺動，所述上電機（10）通電轉動時能夠使得傳動筒（14）和凸輪（15）進行轉動，所述凸輪（15）具有一個凸起結構，所述電動推桿（11）通電伸縮推桿時能夠帶動滑動座（16）沿著燕尾導軌（9）前后滑動，所述滑動座（16）前后滑動時能夠帶動傳動筒（14）和凸輪（15）前后移動，所述凸輪（15）能夠移動到抵觸凸起（22）的下方，所述凸輪（15）移動到抵觸凸起（22）下方且轉動時能夠使得其凸起結構推動升降板（20）向上移動，所述抵觸凸起（22）未被凸輪（15）推動時在拉簧（7）的彈性拉力作用下升降板（20）底端能夠與密封條（19）相貼合接觸，所述鼓風機（34）通電轉動時能夠向排風筒（32）內鼓風并使得鼓入的風通過排風槽（33）排出，所述下電機（38）通電轉動時通過傳動機構能夠帶動箱體（1）左部的撥動輥（35）進行轉動，所述箱體（1）左部的撥動輥（35）轉動時通過齒輪傳動能夠帶動箱體（1）右部的撥動輥（35）進行反向而相同速率的轉動，兩所述撥動輥（35）轉動時通過傳動機構能夠使得每組中的對應的研磨輥（39）進行轉動，對應的所述研磨輥（39）轉動時通過齒輪傳動能夠使得同組研磨輥（39）中的另一研磨輥（39）進行反向而相同速率的轉動。

發明內容

本發明的目的在于提供一種管溝污泥處理用初步固液分離裝置，以解決上述技術問題。

為實現上述目的本發明采用以下技術方案：一種管溝污泥處理用初步固液分離裝置，包括箱體、支撐軸、蝸輪，所述箱體上部固定有水平的支撐軸，所述支撐軸中部同軸固定有蝸輪，且安裝有支撐槽，所述支撐槽內壁底端固定有安裝槽，且內壁底端前后兩部各固定有兩豎直的導向光桿，各所述導向光桿頂端分別固定有豎直的拉簧，所述安裝槽左右兩端與箱體內壁之間各固定有水平的支撐筒，兩所述支撐筒共軸，且與支撐軸相同軸轉動連接，所述安裝槽內壁底端固定有水平的燕尾導軌，所述安裝槽后端固定有水平的上電機和電動推桿，所述上電機的轉軸同軸固定有花軸，所述花軸前部同軸固定有蝸桿，且后部同軸滑動連接有傳動筒，所述傳動筒同軸固定有凸輪，且轉動連接有滑動座，所述滑動座與燕尾導軌相前后滑動連接，且與電動推桿的推桿前端相固定，所述支撐槽內壁左右兩端各固定有水平的支撐臺，且左右兩部各固定有水平的支撐板，兩所述支撐臺頂端分別固定有密封條，所述支撐槽上部安裝有水平的升降板，所述升降板底端前后兩部各固定有兩豎直的導向筒，且底端中后部固定有水平的抵觸凸起，各所述導向筒與導向光桿相上下滑動連接，各所述拉簧頂端分別與升降板底端相固定，所述支撐槽和升降板共同安裝有沉淀部分，所述箱體安裝有再處理部分。

在上述技術方案基礎上，所述沉淀部分包括副沉淀斗、主沉淀斗、沉淀斗、護板，兩所述支撐板頂端分別固定有多個副沉淀斗，兩所述支撐板頂端的副沉淀斗左右相互對應，兩所述支撐板左右相互對應的副沉淀斗每兩個為一組，所述升降板頂端固定有多個主沉淀斗，每組所述副沉淀斗與各所述主沉淀斗共同組合成沉淀斗，所述沉淀斗中前部向前方凸出，且左右兩部向后方傾斜，所述沉淀斗頂端后部向后上方傾斜，各所述主沉淀斗分別固定有護板，各所述護板分別對副沉淀斗與主沉淀斗的接縫部位進行貼合遮擋。

在上述技術方案基礎上，所述再處理部分包括排出槽、上導向板、遮擋板、排風筒、排風槽、鼓風機、撥動輥、撥動板、下導向板、下電機、研磨輥，所述箱體內壁前端中部固定有水平的排出槽，所述排出槽貫穿于箱體右部，所述箱體內壁左右兩端各固定有向中下方傾斜的上導向板，兩所述上導向板與箱體內壁左右兩端分別共同固定有遮擋板，所述箱體前后兩部共同固定有水平的排風筒，所述排風筒前部貫穿于箱體前部，且中后部底端貫穿有豎直的排風槽，所述排風筒內壁前部安裝有鼓風機，且處于兩上導向板的中上方，所述箱體左右兩部各轉動連接有水平的撥動輥，兩所述撥動輥外圓周壁分別圓周等角度固定有多個撥動板，兩所述撥動輥的撥動板相互交錯設置，所述箱體內壁左右兩端各固定有下導向板，且前端左部固定有下電機，兩所述下導向板分別位于兩撥動輥的下方，所述下電機的轉軸與箱體左部的撥動輥之間通過傳動機構進行傳動連接，兩所述撥動輥之間通過齒輪進行傳動連接，所述箱體左右兩部各安裝有一組研磨輥，所述研磨輥每兩個為一組，且與箱體相轉動連接，每組所述研磨輥分別位于下導向板中下方，每組所述研磨輥內兩研磨輥之間通過齒輪進行傳動連接。

在上述技術方案基礎上，兩所述撥動輥與兩組研磨輥中的任一研磨輥通過傳動機構進行傳動連接，所述上電機、電動推桿、鼓風機和下電機外接外界的電源和控制系統，所述上電機通電正反轉動時通過蝸桿與蝸輪的嚙合能夠使得支撐槽以支撐軸為軸心進行前后擺動，所述上電機通電轉動時能夠使得傳動筒和凸輪進行轉動，所述凸輪具有一個凸起結構，所述電動推桿通電伸縮推桿時能夠帶動滑動座沿著燕尾導軌前后滑動，所述滑動座前后滑動時能夠帶動傳動筒和凸輪前后移動，所述凸輪能夠移動到抵觸凸起的下方，所述凸輪移動到抵觸凸起下方且轉動時能夠使得其凸起結構推動升降板向上移動，所述抵觸凸起未被凸輪推動時在拉簧的彈性拉力作用下升降板底端能夠與密封條相貼合接觸，所述鼓風機通電轉動時能夠向排風筒內鼓風并使得鼓入的風通過排風槽排出，所述下電機通電轉動時通過傳動機構能夠帶動箱體左部的撥動輥進行轉動，所述箱體左部的撥動輥轉動時通過齒輪傳動能夠帶動箱體右部的撥動輥進行反向而相同速率的轉動，兩所述撥動輥轉動時通過傳動機構能夠使得每組中的對應的研磨輥進行轉動，對應的所述研磨輥轉動時通過齒輪傳動能夠使得同組研磨輥中的另一研磨輥進行反向而相同速率的轉動。

與現有技術相比，本發明具有以下優點：本發明通過設置多個沉淀斗能夠對同一批通溝污泥進行分散，使得各沉淀斗能夠同時進行少量的沉淀，相較于傳統大量污泥同時進行沉淀，能夠減少一定的沉淀時長，提高處理效率，而通過控制上電機正反轉動和電動推桿伸縮推桿能夠分別改變支撐槽的傾斜狀態和使得升降板上下移動，從而利用升降板的上升使得漂浮在沉淀的固體廢物上方的污水排出，從而利用向后下方傾斜的支撐槽使得沉淀的固體廢物排出，而排出的固體廢物又能夠被排出槽排出的風和重力加速度共同作用向下加速移動，從而能夠被撥動輥上的撥動板進行拍擊破碎并向遮擋板底端拋射，繼而能夠使得固體廢物被遮擋板進行拍擊而再次破碎，隨后能夠被轉動研磨輥進行擠壓而再次破碎，不僅方便了后續對固體廢物的處理，同時也實現了對管溝污泥的固液分離。

（發明人：常林;南楠）
