公布日：2023.10.13
申請日：2023.07.29
分類號：B01D29/03(2006.01)I;B01D35/00(2006.01)I
摘要
本發明公開了一種養殖廢水的處理設備，涉及廢水處理技術領域，包括處理池，處理池的頂部設置有進水管和排水管，處理池的內部轉動安裝有轉座，處理池為圓桶形結構，處理池的上方安裝有電機對轉座進行轉動驅動，轉座的外部固定連接有鏟板，鏟板的頂部向后傾斜設置，鏟板的后方固定連接有儲泥箱，鏟板的頂部與儲泥箱之間設置有進泥口，儲泥箱的頂部固定連接有內翻擋板。本發明通過驅動鏟板在處理池中與廢水產生相對運動，廢水中的污泥，沿著鏟板表面堆積至儲泥箱中，進而不斷的驅動鏟板緩慢周轉，即可對廢水中的污泥部分進行隔斷和收集，以便于后期處理，極大的提高了對養殖廢水的處理效率，增強了設備使用的便捷性。
權利要求書

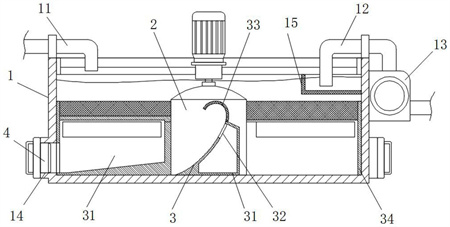

1.一種養殖廢水的處理設備，包括處理池(1)，所述處理池(1)的頂部設置有進水管(11)和排水管(12)，其特征在于：所述處理池(1)的內部轉動安裝有轉座(2)，所述處理池(1)為圓桶形結構，所述轉座(2)的外部固定連接有鏟板(3)，所述鏟板(3)的頂部向后傾斜設置，所述鏟板(3)的后方固定連接有儲泥箱(31)，所述鏟板(3)的頂部與儲泥箱(31)之間設置有進泥口(32)，所述儲泥箱(31)的頂部固定連接有內翻擋板(33)，所述內翻擋板(33)向前翻折。
2.根據權利要求1所述的一種養殖廢水的處理設備，其特征在于：所述內翻擋板(33)為過濾網板結構。
3.根據權利要求1所述的一種養殖廢水的處理設備，其特征在于：所述鏟板(3)遠離轉座(2)的一端固定連接有(34)，所述(34)緊貼處理池(1)的內壁轉動。
4.根據權利要求3所述的一種養殖廢水的處理設備，其特征在于：所述處理池(1)的側壁底部設置有排泥管口(14)，所述(34)對應儲泥箱(31)的位置處設置有與排泥管口(14)連通的開口。
5.根據權利要求4所述的一種養殖廢水的處理設備，其特征在于：所述排泥管口(14)的端部安裝有封口塞(4)，所述封口塞(4)螺紋插接在排泥管口(14)的內部。
6.根據權利要求1所述的一種養殖廢水的處理設備，其特征在于：所述處理池(1)的外部設置有抽水泵(13)，所述排水管(12)的一端延伸至處理池(1)內壁位于鏟板(3)上方的位置，從而不會對鏟板(3)造成影響，所述排水管(12)的另一端連接抽水泵(13)。
7.根據權利要求6所述的一種養殖廢水的處理設備，其特征在于：所述處理池(1)內部靠近排水管(12)的位置處固定安裝有網箱(15)，所述排水管(12)延伸至網箱(15)內部。
發明內容
本發明的目的是提供一種養殖廢水的處理設備，以解決現有技術中的上述不足之處。
本發明提供如下技術方案：一種養殖廢水的處理設備，包括處理池，處理池的頂部設置有進水管和排水管，處理池的內部轉動安裝有轉座，處理池為圓桶形結構，處理池的上方安裝有電機對轉座進行轉動驅動，轉座的外部固定連接有鏟板，鏟板的頂部向后傾斜設置，此后方表示鏟板運動方向的反方向，鏟板的后方固定連接有儲泥箱，鏟板的頂部與儲泥箱之間設置有進泥口，儲泥箱的頂部固定連接有內翻擋板，內翻擋板向前翻折，從而在實際使用時，利用進水管將養殖廢水排放到處理池中，而后驅動轉座不斷轉動，帶動鏟板在處理池中與廢水產生相對運動，而廢水受到鏟板的反作用，會傾斜向上流動，并流至鏟板的后方，而廢水中的污泥，也會受到鏟板阻擋，并沿著鏟板表面逐漸向上移動堆積，并在內翻擋板的翻轉阻礙下，最終流至儲泥箱中，進而不斷的驅動鏟板緩慢周轉，即可對廢水中的污泥部分進行隔斷和收集，進而提高廢水的潔凈度。
優選的，內翻擋板為過濾網板結構，從而使鏟板前側上涌的水可以直接透過內翻擋板向后流動，而污泥被過濾下來。
優選的，鏟板遠離轉座的一端固定連接有，緊貼處理池的內壁轉動，從而提高設備運轉的穩定性。
優選的，處理池的側壁底部設置有排泥管口，對應儲泥箱的位置處設置有與排泥管口連通的開口，從而當轉座轉動至儲泥箱與排泥管口對齊時，可以利用排泥管口將儲泥箱內部的污泥排出。
優選的，排泥管口的端部安裝有封口塞，封口塞螺紋插接在排泥管口的內部，從而在工作時利用封口塞對排泥管口分封堵，需要清潔時，再將封口塞打開。
優選的，處理池的外部設置有抽水泵，排水管的一端延伸至處理池內壁位于鏟板上方的位置，從而不會對鏟板造成影響，排水管的另一端連接抽水泵，進而可以借助抽水泵從廢水上部開始抽水排放，給污泥向底部沉淀的時間。
優選的，處理池內部靠近排水管的位置處固定安裝有網箱，排水管延伸至網箱內部，從而可以借助網箱對排水管抽取部分的廢水進行有效過濾，確保污泥留在處理池中。
在上述技術方案中，本發明提供的技術效果和優點：
本發明通過驅動轉座不斷轉動，帶動鏟板在處理池中與廢水產生相對運動，廢水傾斜向上流動，并流至鏟板的后方，而廢水中的污泥，沿著鏟板表面堆積至儲泥箱中，進而不斷的驅動鏟板緩慢周轉，即可對廢水中的污泥部分進行隔斷和收集，提高廢水的潔凈度，以便于后期處理，極大的提高了對養殖廢水的處理效率，增強了設備使用的便捷性。
（發明人：王招民;黃萍）
