公布日：2023.10.13
申請日：2023.07.28
分類號：C02F3/28(2023.01)I;C02F1/52(2023.01)I;B01F33/83(2022.01)I;B01F21/10(2022.01)I
摘要
本發明屬于廢水處理技術領域，尤其涉及一種電脫鹽廢水處理裝置，包括通過管道連接的沉淀處理裝置和生物降解處理裝置，所述沉淀處理裝置包括中空圓柱體結構的外殼，所述外殼頂部連接有蓋板，所述蓋板分別連接有進料機構、添加劑處理機構及沉淀物收集裝置，所述添加劑處理機構設置在蓋板的上部，所述蓋板上部連接有多個立柱，多個立柱頂端均與吊裝板固定連接，所述吊裝板頂部連接有吊裝掛環。本發明沉淀處理裝置對物料進行細化處理后再送入外殼中，使得所添加的物料在廢水中可充分溶解，提高反應效果及效率。
權利要求書

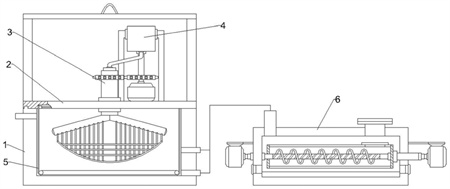

1.一種電脫鹽廢水處理裝置，包括通過管道連接的沉淀處理裝置和生物降解處理裝置（6），其特征在于，所述沉淀處理裝置包括中空圓柱體結構的外殼（1），所述外殼（1）頂部連接有蓋板（2），所述蓋板（2）分別連接有進料機構（3）、添加劑處理機構（4）及沉淀物收集裝置（5），所述添加劑處理機構（4）設置在蓋板（2）的上部，所述蓋板（2）上部連接有多個立柱（21），多個立柱（21）頂端均與吊裝板（22）固定連接，所述吊裝板（22）頂部連接有吊裝掛環（23）；所述進料機構（3）包括轉動連接在蓋板（2）中心的空心管（31），空心管（31）的頂端及底端分別位于蓋板（2）的上部及下部，空心管（31）頂端開口，且空心管（31）能夠轉動，空心管（31）的底端連通有兩個傾斜設置的導流管（32），導流管（32）的下表面開設有多個噴藥孔（33），所述導流管（32）內表面固定連接有多個導流柱（34），導流柱（34）與噴藥孔（33）一一對應設置，且導流柱（34）由噴藥孔（33）穿出并豎直延伸至導流管（32）下部，多條所述導流柱（34）均與第一攪拌繩（35）固定連接，第一攪拌繩（35）水平設置且上下均勻分布設置有多條，多條所述導流柱（34）的底端均與第二攪拌繩（36）固定連接；所述沉淀物收集裝置（5）包括布袋（51），所述蓋板（2）下表面開設有凹槽，凹槽內固定連接有多個壓緊動力機構（55），壓緊動力機構（55）輸出動力沿著蓋板（2）徑向設置，所述壓緊動力機構（55）連接有弧形壓板（54），弧形壓板（54）與凹槽側壁之間夾緊布袋（51），所述布袋（51）為頂部開口的中空圓柱體結構，布袋（51）的頂部固定連接有第一支撐環（52），布袋（51）內側底部固定連接有第二支撐環（53），布袋（51）連接在蓋板（2）的下部并位于進料機構（3）的外側；所述生物降解處理裝置（6）包括反應箱體（62），反應箱體（62）頂部設置有進液口（61），底部設置有出液口（69），反應箱體（62）的一側外部設置有第二電機（67），第二電機（67）的輸出軸穿過箱體側壁與箱體內部的盛料網籠（63）固定連接，所述盛料網籠（63）為中空的圓柱體結構，其側壁為網狀結構；所述反應箱體（62）的另一側外部設置有第三電機（610），所述第三電機（610）的輸出軸穿過箱體側壁及盛料網籠（63）側壁后與輸料絞龍（64）固定連接，輸料絞龍（64）位于盛料網籠（63）內部。
2.根據權利要求1所述的一種電脫鹽廢水處理裝置，其特征在于，所述添加劑處理機構（4）包括處理箱（41），處理箱（41）頂部開口，處理箱（41）內轉動連接有第一轉軸（42），所述第一轉軸（42）的底端與第一電機（412）的輸出軸固定連接，第一電機（412）位于處理箱（41）的下部，第一轉軸（42）的外表面由上至下依次固定連接有多個攪拌桿（43）及研磨輥（44），第一支撐板（46）固定連接在處理箱（41）內，第一轉軸（42）貫穿第一支撐板（46），第一支撐板（46）的上表面固定連接有環形研磨塊（45），研磨輥（44）位于環形研磨塊（45）內孔的內側，二者之間具有間距，所述第一支撐板（46）開設有多個篩選孔（415），所述第一轉軸（42）的外表面固定連接有兩個連接板（47），連接板（47）位于第一支撐板（46）的下部，所述連接板（47）的下表面固定連接有海綿墊（48），海綿墊（48）貼合在處理箱（41）下表面的內壁，處理箱（41）的下表面開設有兩個漏料孔（410），處理箱（41）下表面對應漏料孔（410）的位置固定連接有導料管（49），導料管（49）的另一端延伸至空心管（31）的上部。
3.根據權利要求2所述的一種電脫鹽廢水處理裝置，其特征在于，所述第一電機（412）的輸出軸固定連接有第一齒輪（411），第一電機（412）固定設置在蓋板（2）的上表面，第一齒輪（411）的左側嚙合有第二齒輪（413），第二齒輪（413）固定連接在空心管（31）的外表面。
4.根據權利要求3所述的一種電脫鹽廢水處理裝置，其特征在于，所述處理箱（41）的外部連接有支撐架（414），并通過支撐架（414）與蓋板（2）的上表面固定連接。
5.根據權利要求1所述的一種電脫鹽廢水處理裝置，其特征在于，所述外殼（1）的頂部設置有定位環（13），蓋板（2）底部開設有定位環槽（24），蓋板（2）及外殼（1）通過定位環（13）及定位環槽（24）進行定位連接，所述外殼（1）側壁頂部設置有進水口（11），外殼（1）側壁中部及下部分別設置有兩個出水口（12），并均設置有閥門，兩個出水口（12）連接管道并通過管道連接生物降解處理裝置（6）。
6.根據權利要求1所述的一種電脫鹽廢水處理裝置，其特征在于，所述反應箱體（62）的頂部設置有第一物料口（65），所述盛料網籠（63）的側壁開設有第二物料口（66），第二物料口（66）設置有可拆卸擋板，第一物料口（65）及第二物料口（66）位于同一個豎直線上，所述反應箱體（62）的底部設置有第三物料口（68），第三物料口（68）與第二物料口（66）位于同一側。
發明內容
本發明提出一種電脫鹽廢水處理裝置，用來解決上述技術問題。
為了實現上述目的，本發明采用了如下技術方案：
一種電脫鹽廢水處理裝置，包括通過管道連接的沉淀處理裝置和生物降解處理裝置，所述沉淀處理裝置包括中空圓柱體結構的外殼，所述外殼頂部連接有蓋板，所述蓋板分別連接有進料機構、添加劑處理機構及沉淀物收集裝置，所述添加劑處理機構設置在蓋板的上部，所述蓋板上部連接有多個立柱，多個立柱頂端均與吊裝板固定連接，所述吊裝板頂部連接有吊裝掛環，采用桁車可將蓋板上的結構一同吊起并移動，從而將沉淀物收集裝置一同吊起移出至外殼的外部，便于后續處理。
進一步的，所述進料機構包括轉動連接在蓋板中心的空心管，空心管的頂端及底端分別位于蓋板的上部及下部，空心管頂端開口，且空心管能夠轉動，空心管的底端連通有兩個傾斜設置的導流管，導流管的下表面開設有多個噴藥孔，所述導流管內表面固定連接有多個導流柱，導流柱與噴藥孔一一對應設置，且導流柱由噴藥孔穿出并豎直延伸至導流管下部，多條所述導流柱均與第一攪拌繩固定連接，第一攪拌繩水平設置且上下均勻分布設置有多條，多條所述導流柱的底端均與第二攪拌繩固定連接。
所述添加劑處理機構包括處理箱，處理箱頂部開口，處理箱內轉動連接有第一轉軸，所述第一轉軸的底端與第一電機的輸出軸固定連接，第一電機位于處理箱的下部，第一轉軸的外表面由上至下依次固定連接有多個攪拌桿及研磨輥，第一支撐板固定連接在處理箱內，第一轉軸貫穿第一支撐板，第一支撐板的上表面固定連接有環形研磨塊，研磨輥位于環形研磨塊內孔的內側，二者之間具有間距，所述第一支撐板開設有多個篩選孔，所述第一轉軸的外表面固定連接有兩個連接板，連接板位于第一支撐板的下部，所述連接板的下表面固定連接有海綿墊，海綿墊貼合在處理箱下表面的內壁，處理箱的下表面開設有兩個漏料孔，處理箱下表面對應漏料孔的位置固定連接有導料管，導料管的另一端延伸至空心管的上部。
所述第一電機的輸出軸固定連接有第一齒輪，第一電機固定設置在蓋板的上表面，第一齒輪的左側嚙合有第二齒輪，第二齒輪固定連接在空心管的外表面。
所述處理箱的外部連接有支撐架，并通過支撐架與蓋板的上表面固定連接。
所述沉淀物收集裝置包括布袋，所述蓋板下表面開設有凹槽，凹槽內固定連接有多個壓緊動力機構，壓緊動力機構輸出動力沿著蓋板徑向設置，所述壓緊動力機構連接有弧形壓板，弧形壓板與凹槽側壁之間夾緊布袋，所述布袋為頂部開口的中空圓柱體結構，布袋的頂部固定連接有第一支撐環，布袋內側底部固定連接有第二支撐環，布袋連接在蓋板的下部并位于進料機構的外側。
所述外殼的頂部設置有定位環，蓋板底部開設有定位環槽，蓋板及外殼通過定位環及定位環槽進行定位連接，所述外殼側壁頂部設置有進水口，外殼側壁中部及下部分別設置有兩個出水口，并均設置有閥門，兩個出水口連接管道并通過管道連接生物降解處理裝置。
所述生物降解處理裝置包括反應箱體，反應箱體頂部設置有進液口，底部設置有出液口，反應箱體的一側外部設置有第二電機，第二電機的輸出軸穿過箱體側壁與箱體內部的盛料網籠固定連接，所述盛料網籠為中空的圓柱體結構，其側壁為網狀結構。
所述反應箱體的另一側外部設置有第三電機，所述第三電機的輸出軸穿過箱體側壁及盛料網籠側壁后與輸料絞龍固定連接，輸料絞龍位于盛料網籠內部。
所述反應箱體的頂部設置有第一物料口，所述盛料網籠的側壁開設有第二物料口，第二物料口設置有可拆卸擋板，第一物料口及第二物料口位于同一個豎直線上，所述反應箱體的底部設置有第三物料口，第三物料口與第二物料口位于同一側。
本發明的有益效果是：
1、本發明沉淀處理裝置對物料進行細化處理后再送入外殼中，使得所添加的物料在廢水中可充分溶解，提高反應效果及效率；沉淀處理裝置進料時還帶有攪拌功能，并且攪拌結構優化，在進料的同時實現良好的攪拌效果，進一步提高反應效率；另外，蓋板連接有沉淀物收集裝置，可在移出蓋板的時候一同將反應后產生的沉淀物移出，方便后續處理。
2、本發明中，將厭氧污泥顆粒置于生物降解處理裝置的盛料網籠中，盛料網籠旋轉，可對厭氧污泥顆粒翻動，提高了廢水與厭氧污泥顆粒的反應接觸面積及接觸時間，提高反應效果及效率，并提高厭氧污泥顆粒的利用率；另外，輸料絞龍可方便厭氧污泥顆粒出料。
（發明人：孫瑋倩;李彬）
