公布日：2023.09.05

申請日：2023.06.07

分類號：C02F11/13(2019.01)I;B02C4/08(2006.01)I

摘要

本發明公開了一種具有厚度調節功能的污泥低溫干化熱泵房，包括：熱泵房本體、上料箱、厚度調節機構、清理桿和噴氣頭，所述熱泵房本體置于地面，且熱泵房本體的內部右側安裝有冷卻器和加熱器；所述上料箱的內部設置有初級處理機構，其中包括第一碾壓輥、第二碾壓輥、篩框和上料絞龍，所述篩框轉動連接在上料箱的內部。該具有厚度調節功能的污泥低溫干化熱泵房，能夠對污泥進行預處理，將大塊污泥切割為小塊污泥，避免大塊污泥直接進入熱泵房本體內影響干化作業的進行，保證污泥攤鋪均勻，且可調節傳送帶上污泥的厚度，方便控制干化的時間，且能夠避免污泥掉落，可清理零件上殘留的污泥，避免污泥粘粘在傳送帶、調節板和引導板上。

權利要求書

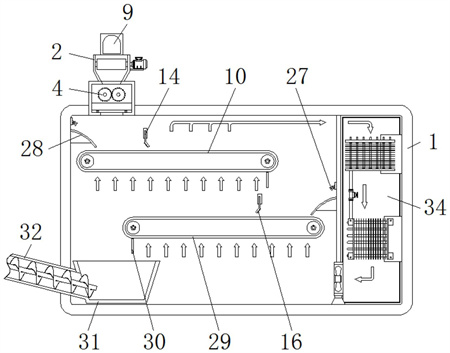

1.一種具有厚度調節功能的污泥低溫干化熱泵房，包括：熱泵房本體(1)，所述熱泵房本體(1)置于地面，且熱泵房本體(1)的內部右側安裝有冷卻器和加熱器；其特征在于，還包括：上料箱(2)，所述上料箱(2)的內部設置有初級處理機構，其中包括第一碾壓輥(3)、第二碾壓輥(4)、篩框(6)和上料絞龍(8)，所述篩框(6)轉動連接在上料箱(2)的內部；厚度調節機構(15)，所述厚度調節機構(15)由第一驅動電機(11)、調節桿(12)、調節塊(13)和調節板(14)組合構成，所述調節板(14)的縱截面呈折線形結構，且調節桿(12)和調節塊(13)螺紋連接；清理桿(16)，所述清理桿(16)的外端設置有牽引機構，其中包括第一連接繩(17)、第一纏繞桿(18)、第二連接繩(20)和第二纏繞桿(21)，所述清理桿(16)的左右兩端均固定有第一連接繩(17)和第二連接繩(20)；噴氣頭(27)，所述噴氣頭(27)通過驅動機構滑動在熱泵房本體(1)的內部，其中驅動機構包括調節輪(24)、連接輪(25)和連接框(26)，所述連接框(26)與調節輪(24)和連接輪(25)均嚙合連接。

2.根據權利要求1所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述熱泵房本體(1)的上方左側固定有上料箱(2)，且上料箱(2)的內部上方轉動連接有第一碾壓輥(3)，所述上料箱(2)的內部下方轉動連接有第二碾壓輥(4)，且第二碾壓輥(4)的下方設置有篩框(6)，其中篩框(6)卡槽連接在上料箱(2)的內部。

3.根據權利要求2所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述篩框(6)的下方前側固定有支撐彈簧(5)，且篩框(6)在豎直面上傾斜設置，并且篩框(6)的下方橫截面呈多孔狀結構。

4.根據權利要求1所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述上料箱(2)的后側下方固定有固定筒(7)，且固定筒(7)的后端安裝有上料絞龍(8)，所述上料絞龍(8)的前方上方焊接有傾斜設置的引導管(9)。

5.根據權利要求1所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述熱泵房本體(1)的內部上方安裝有上傳送帶(10)，且上傳送帶(10)的下方設置有下傳送帶(29)，所述上傳送帶(10)和下傳送帶(29)的下方均緊密貼合有刮板(30)。

6.根據權利要求1所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述熱泵房本體(1)的內部安裝有第一驅動電機(11)，且第一驅動電機(11)的輸出端安裝有調節桿(12)，所述調節桿(12)的外側滑動連接有調節塊(13)，且調節塊(13)的內端一體化設置有調節板(14)。

7.根據權利要求6所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述調節板(14)的外側緊密貼合有清理桿(16)，且清理桿(16)的外端前側固定有第一連接繩(17)，并且第一連接繩(17)的前端纏繞在第一纏繞桿(18)的外側，所述第一纏繞桿(18)的外端安裝有第一馬達(19)。

8.根據權利要求7所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述清理桿(16)的外端后側固定有第二連接繩(20)，且第二連接繩(20)的后端纏繞在第二纏繞桿(21)外側，并且第二纏繞桿(21)的外側安裝有第二馬達(22)。

9.根據權利要求5所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述上傳送帶(10)和下傳送帶(29)的上方外側均安裝有引導板(28)，且引導板(28)固定在熱泵房本體(1)內壁，所述引導板(28)的上方設置有噴氣頭(27)，且噴氣頭(27)的外側安裝有連接框(26)；所述連接框(26)的內部緊密貼合有調節輪(24)，且調節輪(24)的下方嚙合連接有連接輪(25)，所述調節輪(24)的外側安裝有第二驅動電機(23)。

10.根據權利要求1所述的一種具有厚度調節功能的污泥低溫干化熱泵房，其特征在于：所述熱泵房本體(1)的內部左下方放置有存料箱(31)，且存料箱(31)的左側安裝有出料絞龍(32)；所述熱泵房本體(1)的前方左側鑲嵌有觀察窗(33)，且熱泵房本體(1)的前后兩側右端均轉動連接有檢修門(34)。

發明內容

本發明的目的在于提供一種具有厚度調節功能的污泥低溫干化熱泵房，以解決上述背景技術中提出的目前的污泥低溫干化熱泵房使用時污泥直接進入熱泵房本體內后，大塊污泥落在傳送帶上會影響干化作業的進行，導致污泥攤鋪不均勻，且傳送帶上污泥的厚度固定，不方便控制干化的時間，且污泥容易掉落并殘留在零件上的問題。

為實現上述目的，本發明提供如下技術方案：一種具有厚度調節功能的污泥低溫干化熱泵房，包括：

熱泵房本體，所述熱泵房本體置于地面，且熱泵房本體的內部右側安裝有冷卻器和加熱器；

還包括：

上料箱，所述上料箱的內部設置有初級處理機構，其中包括第一碾壓輥、第二碾壓輥、篩框和上料絞龍，所述篩框轉動連接在上料箱的內部；

厚度調節機構，所述厚度調節機構由第一驅動電機、調節桿、調節塊和調節板組合構成，所述調節板的縱截面呈折線形結構，且調節桿和調節塊螺紋連接；

清理桿，所述清理桿的外端設置有牽引機構，其中包括第一連接繩、第一纏繞桿、第二連接繩和第二纏繞桿，所述清理桿的左右兩端均固定有第一連接繩和第二連接繩；

噴氣頭，所述噴氣頭通過驅動機構滑動在熱泵房本體的內部，其中驅動機構包括調節輪、連接輪和連接框，所述連接框與調節輪和連接輪均嚙合連接。

優選的，所述熱泵房本體的上方左側固定有上料箱，且上料箱的內部上方轉動連接有第一碾壓輥，所述上料箱的內部下方轉動連接有第二碾壓輥，且第二碾壓輥的下方設置有篩框，其中篩框卡槽連接在上料箱的內部。

優選的，所述篩框的下方前側固定有支撐彈簧，且篩框在豎直面上傾斜設置，并且篩框的下方橫截面呈多孔狀結構。

優選的，所述上料箱的后側下方固定有固定筒，且固定筒的后端安裝有上料絞龍，所述上料絞龍的前方上方焊接有傾斜設置的引導管。

優選的，所述熱泵房本體的內部上方安裝有上傳送帶，且上傳送帶的下方設置有下傳送帶，所述上傳送帶和下傳送帶的下方均緊密貼合有刮板。

優選的，所述熱泵房本體的內部安裝有第一驅動電機，且第一驅動電機的輸出端安裝有調節桿，所述調節桿的外側滑動連接有調節塊，且調節塊的內端一體化設置有調節板。

優選的，所述調節板的外側緊密貼合有清理桿，且清理桿的外端前側固定有第一連接繩，并且第一連接繩的前端纏繞在第一纏繞桿的外側，所述第一纏繞桿的外端安裝有第一馬達。

優選的，所述清理桿的外端后側固定有第二連接繩，且第二連接繩的后端纏繞在第二纏繞桿外側，并且第二纏繞桿的外側安裝有第二馬達。

優選的，所述上傳送帶和下傳送帶的上方外側均安裝有引導板，且引導板固定在熱泵房本體內壁，所述引導板的上方設置有噴氣頭，且噴氣頭的外側安裝有連接框；

所述連接框的內部緊密貼合有調節輪，且調節輪的下方嚙合連接有連接輪，所述調節輪的外側安裝有第二驅動電機。

優選的，所述熱泵房本體的內部左下方放置有存料箱，且存料箱的左側安裝有出料絞龍；

所述熱泵房本體的前方左側鑲嵌有觀察窗，且熱泵房本體的前后兩側右端均轉動連接有檢修門。

與現有技術相比，本發明的有益效果是：該具有厚度調節功能的污泥低溫干化熱泵房，能夠對污泥進行預處理，將大塊污泥切割為小塊污泥，避免大塊污泥直接進入熱泵房本體內影響干化作業的進行，保證污泥攤鋪均勻，且可調節傳送帶上污泥的厚度，方便控制干化的時間，且能夠避免污泥掉落，可清理零件上殘留的污泥，避免污泥粘粘在傳送帶、調節板和引導板上；

1.設置有第一碾壓輥、篩框和上料絞龍，上料箱內轉動連接有第一碾壓輥和第二碾壓輥，第一碾壓輥和第二碾壓輥能夠對污泥進行預處理，將大塊污泥切割為小塊污泥，避免大塊污泥直接進入熱泵房本體內影響干化作業的進行，篩框對污泥進行篩分，不合格的污泥通過上料絞龍進入上料箱內進行二次處理，保證污泥攤鋪均勻；

2.設置有調節板、調節塊和調節桿，調節板前后兩側均固定有調節塊，調節塊和調節桿螺紋連接，調節桿轉動時即可調節調節板的高度，可調節傳送帶上污泥的厚度，方便控制干化的時間；

3.設置有清理桿、第一連接繩和第一纏繞桿，清理桿外端固定有第一連接繩和第二連接繩，第一連接繩纏繞在第一纏繞桿上，第二連接繩纏繞在第二纏繞桿上，第一纏繞桿和第二纏繞桿控制清理桿的滑動，噴氣頭外側固定的連接框內嚙合連接有調節輪和連接輪，可調節噴氣頭的位置，引導板能夠避免污泥掉落，清理桿和噴氣頭可清理零件上殘留的污泥，避免污泥粘粘在傳送帶、調節板和引導板上。

（發明人：黃志洋;李紅軍）
