公布日：2023.10.13
申請日：2023.07.28
分類號：C02F1/00(2023.01)I;C02F1/52(2023.01)I;B01F27/906(2022.01)I
摘要
本發明公開了一種工業純水機廢水回收處理裝置及其處理方法，具體涉及廢水回收處理技術領域，本發明通過攪拌組件可以加快濃水與絮凝劑之間的反應速率，提高了處理效率，同時通過攪拌組件還可做輸送結構的動力源，使得輸送結構帶動過濾殼進行旋轉，使得過濾殼旋轉可以通過離心力將處理后的濃水甩出，使得絮狀物和雜質與液體產生分離，進而可以起到凈化的作用，并且輸送結構旋轉運動還可帶動雜質或絮狀物向上運動，使得雜質進入收集斗可以完成對雜質的收集作業，避免雜質積聚在過濾殼上導致過濾殼發生堵塞影響固液分離的作業，其次通過可循環供水組件可以分流進入車間的多個接管進行供水作業，以此可以起到廢水循環利用，減少環境污染。
權利要求書

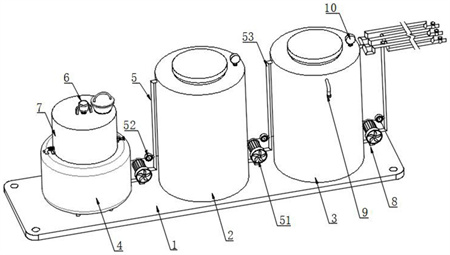

1.一種工業純水機廢水回收處理裝置，包括底板（1），其特征在于：所述底板（1）的上表面從左向右依次固定安裝有處理桶（4）、回收桶（2）和儲液桶（3），所述儲液桶（3）的右側安裝有可循環供水組件（8），所述底板（1）的上表面固定連接有兩個輸水組件（5），兩個輸水組件（5）與處理箱、回收桶（2）和儲液桶（3）之間連通，所述處理桶（4）的上方左側通過合頁鉸接有上箱體（7），所述上箱體（7）的一側設有固定結構（13），所述上箱體（7）通過固定結構（13）與處理桶（4）固定，所述上箱體（7）中穿設有攪拌組件（6）；所述上箱體（7）的左側連通有排放結構（12），所述排放結構（12）的下端穿設入處理桶（4），所述處理桶（4）的內部設有過濾殼（14），所述過濾殼（14）通過軸承轉動連接在處理桶（4）中，所述過濾殼（14）的內壁上搭設有刮板（16），所述刮板（16）的頂端固定連接在處理桶（4）的上壁，所述過濾殼（14）的底壁固定連接有輸送結構（18），所述輸送結構（18）的頂部與攪拌組件（6）連接，所述輸送結構（18）的外部套設有收集斗（15）。
2.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述輸水組件（5）包括第一水泵（51），所述第一水泵（51）固定安裝在底板（1）的上表面，左側的第一水泵（51）的進水口與處理桶（4）連通，右側的第一水泵（51）的進水口與回收桶（2）連通，所述第一水泵（51）的出水口與輸水管（53）連通，所述輸水管（53）上安裝有第一水表（52），左側的輸水管（53）與回收桶（2）連通，右側的輸水管（53）與儲液桶（3）連通。
3.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述儲液桶（3）的正面設有連接頭（9），所述儲液桶（3）上安裝有液位傳感器（10），所述上箱體（7）的頂部安裝有進料斗（11）。
4.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述固定結構（13）包括固定板（131），所述固定板（131）固定連接在上箱體（7）的一側，所述固定板（131）的一端固定連接有螺母（133），所述螺母（133）中螺紋連接有固定栓（132），所述固定栓（132）的外部穿設有固定套（134），所述固定套（134）固定連接在處理桶（4）的上表面，所述處理桶（4）的上表面開設有固定口（19），所述固定口（19）內設有固定桿（17），所述固定桿（17）固定連接在上箱體（7）的底部。
5.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述排放結構（12）包括排放管（121），所述排放管（121）的兩端分別與上箱體（7）和處理桶（4）連通，所述排放管（121）上設有第一閥門（122），所述排放管（121）靠近上箱體（7）的一段設為彈性軟管。
6.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述攪拌組件（6）包括電機（61），所述電機（61）的兩側均固定連接有支撐板（62），兩個支撐板（62）固定連接在上箱體（7）的頂部，所述電機（61）的輸出軸固定連接有攪拌軸（64），所述攪拌軸（64）通過兩個軸承轉動連接在上箱體（7）上，所述攪拌軸（64）的外部固定連接有多個攪拌葉（63），所述攪拌軸（64）的底端固定連接有方形塊（65）。
7.根據權利要求6所述的一種工業純水機廢水回收處理裝置，其特征在于：所述輸送結構（18）包括筒體（182），所述筒體（182）的外部開設有多個出口（184），所述筒體（182）的兩側均通過螺栓固定連接有固定條（185），兩個固定條（185）安裝在處理桶（4）上，所述筒體（182）的內部設有螺旋軸（181），所述螺旋軸（181）的底端與過濾殼（14）固定連接，所述螺旋軸（181）的頂部開設有方形口（183），所述方形塊（65）插入方形口（183）中，所述筒體（182）的外部固定連接有擋圈（186），所述擋圈（186）的上表面搭設有收集斗（15）。
8.根據權利要求1所述的一種工業純水機廢水回收處理裝置，其特征在于：所述可循環供水組件（8）包括第二水泵（81），所述第二水泵（81）安裝在底板（1）上，所述第二水泵（81）的進水口與儲液桶（3）連通，所述第二水泵（81）的出水口連通有管道（83），管道（83）上安裝有第二水表（82），所述管道（83）的頂端連通有第一三通管（85），所述第一三通管（85）的三端上均設有第二閥門（84），所述第一三通管（85）的三端上連通有第二三通管（86），所述第二三通管（86）與儲液桶（3）連通。
9.一種工業純水機廢水回收處理裝置的處理方法，根據權利要求1-8中任意一項所述的一種工業純水機廢水回收處理裝置，其特征在于，包括以下步驟：S1、在進行濃水處理時，通過進料斗（11）加入絮凝劑進入上箱體（7），并控制電機（61）帶動攪拌軸（64）旋轉，使得攪拌軸（64）帶動攪拌葉（63）旋轉，使得攪拌葉（63）加快濃水和絮凝劑的反應速率，反應后，通過第一閥門（122）打開排放管（121），使得上箱體（7）內部反應后的濃水進入過濾殼（14）中，此時攪拌軸（64）通過方形塊（65）帶動螺旋軸（181）旋轉，使得螺旋軸（181）帶動過濾殼（14）旋轉，使得過濾殼（14）將液體從過濾殼（14）中甩出，使得殘留絮狀物存留在過濾殼（14）中，同時螺旋軸（181）可以將存留的絮狀物或雜質向上輸送，使得雜質通過出口（184）排入收集斗（15）完成收集作業；S2、處理后，控制第一水泵（51）抽取處理后的液體，使得液體通過輸水管（53）進入回收桶（2）中，然后經由右側的第二水泵（81）再將液體輸送入儲液桶（3）中，然后再控制第二水泵（81）抽取液體，使得液體通過管道（83）進入第一三通管（85），此時通過第一三通管（85）的三端口可以輸入不同的接管進入車間進行水量供給，再通過液位傳感器（10）檢測到處理后的濃水的液位較低時，此時將外部自來水的水管與連接頭（9）連接，然后將自來水定量輸入儲液桶（3）進行補液，當車間不需要用水時，則轉動第二閥門（84）關閉第一三通管（85），此時輸送的液體即可通過第二三通管（86）進入儲液桶（3）循環。
發明內容
為了克服現有技術的上述缺陷，本發明提供了一種工業純水機廢水回收處理裝置及其處理方法，本發明所要解決的技術問題是：在凈化水的同時會產生大量的濃水，其排出的濃水中含有高濃度的無機鹽，直接將反滲透濃水排放不僅會浪費大量的水資源，還會污染環境的問題。
為實現上述目的，本發明提供如下技術方案：一種工業純水機廢水回收處理裝置，包括底板，所述底板的上表面從左向右依次固定安裝有處理桶、回收桶和儲液桶，所述儲液桶的右側安裝有可循環供水組件，所述底板的上表面固定連接有兩個輸水組件，兩個輸水組件與處理箱、回收桶和儲液桶之間連通，所述處理桶的上方左側通過合頁鉸接有上箱體，所述上箱體的一側設有固定結構，所述上箱體通過固定結構與處理桶固定，所述上箱體中穿設有攪拌組件。
所述上箱體的左側連通有排放結構，所述排放結構的下端穿設入處理桶，所述處理桶的內部設有過濾殼，所述過濾殼通過軸承轉動連接在處理桶中，所述過濾殼的內壁上搭設有刮板，所述刮板的頂端固定連接在處理桶的上壁，所述過濾殼的底壁固定連接有輸送結構，所述輸送結構的頂部與攪拌組件連接，所述輸送結構的外部套設有收集斗。
作為本發明的進一步方案：所述輸水組件包括第一水泵，所述第一水泵固定安裝在底板的上表面，左側的第一水泵的進水口與處理桶連通，右側的第一水泵的進水口與回收桶連通，所述第一水泵的出水口與輸水管連通，所述輸水管上安裝有第一水表，左側的輸水管與回收桶連通，右側的輸水管與儲液桶連通。
作為本發明的進一步方案：所述儲液桶的正面設有連接頭，所述儲液桶上安裝有液位傳感器，所述上箱體的頂部安裝有進料斗。
作為本發明的進一步方案：所述固定結構包括固定板，所述固定板固定連接在上箱體的一側，所述固定板的一端固定連接有螺母，所述螺母中螺紋連接有固定栓，所述固定栓的外部穿設有固定套，所述固定套固定連接在處理桶的上表面，所述處理桶的上表面開設有固定口，所述固定口內設有固定桿，所述固定桿固定連接在上箱體的底部。
作為本發明的進一步方案：所述排放結構包括排放管，所述排放管的兩端分別與上箱體和處理桶連通，所述排放管上設有第一閥門，所述排放管靠近上箱體的一段設為彈性軟管。
作為本發明的進一步方案：所述攪拌組件包括電機，所述電機的兩側均固定連接有支撐板，兩個支撐板固定連接在上箱體的頂部，所述電機的輸出軸固定連接有攪拌軸，所述攪拌軸通過兩個軸承轉動連接在上箱體上，所述攪拌軸的外部固定連接有多個攪拌葉，所述攪拌軸的底端固定連接有方形塊。
作為本發明的進一步方案：所述輸送結構包括筒體，所述筒體的外部開設有多個出口，所述筒體的兩側均通過螺栓固定連接有固定條，兩個固定條安裝在處理桶上，所述筒體的內部設有螺旋軸，所述螺旋軸的底端與過濾殼固定連接，所述螺旋軸的頂部開設有方形口，所述方形塊插入方形口中，所述筒體的外部固定連接有擋圈，所述擋圈的上表面搭設有收集斗。
作為本發明的進一步方案：所述可循環供水組件包括第二水泵，所述第二水泵安裝在底板上，所述第二水泵的進水口與儲液桶連通，所述第二水泵的出水口連通有管道，管道上安裝有第二水表，所述管道的頂端連通有第一三通管，所述第一三通管的三端上均設有第二閥門，所述第一三通管的三端上連通有第二三通管，所述第二三通管與儲液桶連通。
一種工業純水機廢水回收處理裝置的處理方法，包括以下步驟：S1、在進行濃水處理時，通過進料斗加入絮凝劑進入上箱體，并控制電機帶動攪拌軸旋轉，使得攪拌軸帶動攪拌葉旋轉，使得攪拌葉加快濃水和絮凝劑的反應速率，反應后，通過第一閥門打開排放管，使得上箱體內部反應后的濃水進入過濾殼中，此時攪拌軸通過方形塊帶動螺旋軸旋轉，使得螺旋軸帶動過濾殼旋轉，使得過濾殼將液體從過濾殼中甩出，使得殘留絮狀物存留在過濾殼中，同時螺旋軸可以將存留的絮狀物或雜質向上輸送，使得雜質通過出口排入收集斗完成收集作業；S2、處理后，控制第一水泵抽取處理后的液體，使得液體通過輸水管進入回收桶中，然后經由右側的第二水泵再將液體輸送入儲液桶中，然后再控制第二水泵抽取液體，使得液體通過管道進入第一三通管，此時通過第一三通管的三端口可以輸入不同的接管進入車間進行水量供給，再通過液位傳感器檢測到處理后的濃水的液位較低時，此時將外部自來水的水管與連接頭連接，然后將自來水定量輸入儲液桶進行補液，當車間不需要用水時，則轉動第二閥門關閉第一三通管，此時輸送的液體即可通過第二三通管進入儲液桶循環。
本發明的有益效果在于：本發明通過攪拌組件可以加快濃水與絮凝劑之間的反應速率，提高了處理效率，同時通過攪拌組件還可做輸送結構的動力源，使得輸送結構帶動過濾殼進行旋轉，使得過濾殼旋轉可以通過離心力將處理后的濃水甩出，使得絮狀物和雜質與液體產生分離，進而可以起到凈化的作用，并且輸送結構旋轉運動還可帶動雜質或絮狀物向上運動，使得雜質進入收集斗可以完成對雜質的收集作業，避免雜質積聚在過濾殼上導致過濾殼發生堵塞影響固液分離的作業，其次通過可循環供水組件可以分流進入車間的多個接管進行供水作業，以此可以起到廢水循環利用，減少環境污染。
（發明人：宗紅軍;萬肖）
