公布日：2023.09.05

申請日：2023.06.06

分類號：B01D21/24(2006.01)I;B01D21/20(2006.01)I;B01D21/04(2006.01)I

摘要

本發明涉及污泥機技術領域，尤其涉及一種濃縮污泥機自動刮吸泥裝置。現有污泥機，對于離沉積池池壁較近區域的污泥更難吸出。技術方案為：一種濃縮污泥機自動刮吸泥裝置，包括有污泥收集設備、工作橋和刮吸泥系統等；污泥池轉動連接有污泥收集設備；驅動設備轉動連接有工作橋；污泥收集設備和工作橋共同連接有用于刮吸污泥池中沉淀的污泥的刮吸泥系統。本發明通過聚集在一起的第二污泥管和第三污泥管，使得第三污泥管的吸力也聚集在一起，當進行刮吸泥操作時，吸力集中的第二污泥管和第三污泥管能夠將離污泥池池壁近的區域和離污泥池中心近的區域均吸收干凈，解決了離沉積池池壁較近區域的污泥更難吸出，造成污泥堆積的問題。

權利要求書

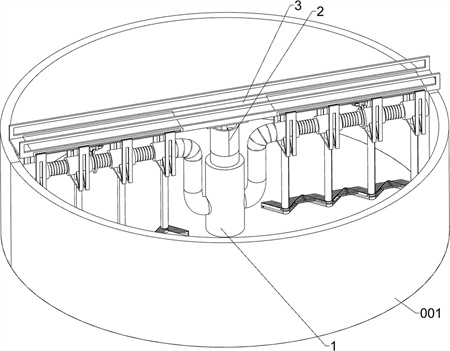

1.一種濃縮污泥機自動刮吸泥裝置，包括有污泥收集設備（1）、驅動設備（2）和工作橋（3）；污泥池（001）轉動連接有污泥收集設備（1）；污泥收集設備（1）安裝有中心泵機；污泥池（001）安裝有驅動設備（2）；驅動設備（2）轉動連接有工作橋（3）；其特征在于：還包括有刮吸泥系統和輔助系統；污泥收集設備（1）和工作橋（3）共同連接有用于刮吸污泥池（001）中沉淀的污泥的刮吸泥系統；刮吸泥系統連接有用于輔助提升刮吸泥系統刮吸泥效果的輔助系統。

2.根據權利要求1所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：刮吸泥系統由調整組件和刮吸泥組件；工作橋（3）連接有調整組件；調整組件和污泥收集設備（1）共同連接有刮吸泥組件；調整組件包括有第一導軌（101）和固定支架（102）；工作橋（3）安裝有兩個左右分布的第一導軌（101）；第一導軌（101）通過滑塊滑動連接有若干個固定支架（102）。

3.根據權利要求2所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：刮吸泥組件包括有第一污泥管（111）、第二污泥管（112）、第三污泥管（113）和V型刮泥板（114）；污泥收集設備（1）連通有兩個左右分布的第一污泥管（111）；兩個第一污泥管（111）的相背側各設置有一個第一伸縮軟管（111a）；每個固定支架（102）各固接有一個第二污泥管（112）；左方每相鄰的兩個第二污泥管（112）之間各連通有一個第二伸縮軟管（112a），且最右方的第二污泥管（112）與其對應側的第一伸縮軟管（111a）相連通；右方每相鄰的兩個第二污泥管（112）之間各連通有一個第二伸縮軟管（112a），且最左方的第二污泥管（112）與其對應側的第一伸縮軟管（111a）相連通；每個第二污泥管（112）各連通有一個第三污泥管（113）；每個第三污泥管（113）各連接有一個V型刮泥板（114），且第三污泥管（113）與V型刮泥板（114）的連接處為可形變材質；左方的和右方的每相鄰的兩個V型刮泥板（114）之間各連接有一個軟質部（114a）；左方的V型刮泥板（114）和軟質部（114a）共同組成一個波浪型刮板；右方的V型刮泥板（114）和軟質部（114a）共同組成另一個波浪型刮板。

4.根據權利要求3所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：還包括有防堵組件；工作橋（3）和刮吸泥組件共同連接有防堵組件；防堵組件包括有第二導軌（121）、移動塊（122）和電動夾具（123）；工作橋（3）安裝有兩個左右分布的第二導軌（121）；第二導軌（121）滑動連接有移動塊（122）；移動塊（122）可拆卸式連接有電動夾具（123），且電動夾具（123）與第二伸縮軟管（112a）相配合。

5.根據權利要求3所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：輔助系統由折疊板（201）和硬泥刮除組件組成；V型刮泥板（114）連接有硬泥刮除組件；V型刮泥板（114）的內凹處設置有折疊板（201），且第三污泥管（113）穿過折疊板（201）。

6.根據權利要求5所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：硬泥刮除組件包括有折疊水袋（211）和輸水管（212）；每相鄰的兩個折疊板（201）之間各設置有一個折疊水袋（211），且每個折疊水袋（211）與對應側的V型刮泥板（114）相連通；最外側和最內側的折疊水袋（211）各連通有一個輸水管（212），且兩個輸水管（212）分別與對應側的V型刮泥板（114）相連通。

7.根據權利要求3所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：還包括有隔水條（213）、硬泥刮板（214）和排水閥（215）；V型刮泥板（114）的內凹區的相對面設置有隔水條（213），且隔水條（213）為電力控制打開或關閉；V型刮泥板（114）的內凹區的相對面通過彈簧連接有硬泥刮板（214）；V型刮泥板（114）的外凸面設置有排水閥（215）。

8.根據權利要求7所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：硬泥刮板（214）設置為上寬下窄的梯型結構。

9.根據權利要求5所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：還包括有噴水條（221）；每個V型刮泥板（114）的內凹區的相對面各設置有一個噴水條（221），且噴水條（221）朝向于折疊板（201）。

10.根據權利要求4所述的一種濃縮污泥機自動刮吸泥裝置，其特征在于：電動夾具（123）夾持部設置為橡膠材質。

發明內容

為了克服現有污泥機，在對污泥進行刮除時，會攪動污泥上浮，影響上層清液的純度；對于離沉積池池壁較近區域的污泥更難吸出，該區域造成污泥堆積的缺點，本發明提供一種濃縮污泥機自動刮吸泥裝置。

技術方案為：一種濃縮污泥機自動刮吸泥裝置，包括有污泥收集設備、驅動設備、工作橋、刮吸泥系統和輔助系統；污泥池轉動連接有污泥收集設備；污泥收集設備安裝有中心泵機；污泥池安裝有驅動設備；驅動設備轉動連接有工作橋；污泥收集設備和工作橋共同連接有用于刮吸污泥池中沉淀的污泥的刮吸泥系統；刮吸泥系統連接有用于輔助提升刮吸泥系統刮吸泥效果的輔助系統。

作為更進一步的優選方案，刮吸泥系統由調整組件和刮吸泥組件；工作橋連接有調整組件；調整組件和污泥收集設備共同連接有刮吸泥組件；調整組件包括有第一導軌和固定支架；工作橋安裝有兩個左右分布的第一導軌；第一導軌通過滑塊滑動連接有若干個固定支架。

作為更進一步的優選方案，刮吸泥組件包括有第一污泥管、第二污泥管、第三污泥管和V型刮泥板；污泥收集設備連通有兩個左右分布的第一污泥管；兩個第一污泥管的相背側各設置有一個第一伸縮軟管；每個固定支架各固接有一個第二污泥管；左方每相鄰的兩個第二污泥管之間各連通有一個第二伸縮軟管，且最右方的第二污泥管與其對應側的第一伸縮軟管相連通；右方每相鄰的兩個第二污泥管之間各連通有一個第二伸縮軟管，且最左方的第二污泥管與其對應側的第一伸縮軟管相連通；每個第二污泥管各連通有一個第三污泥管；每個第三污泥管各連接有一個V型刮泥板，且第三污泥管與V型刮泥板的連接處為可形變材質；左方的和右方的每相鄰的兩個V型刮泥板之間各連接有一個軟質部；左方的V型刮泥板和軟質部共同組成一個波浪型刮板；右方的V型刮泥板和軟質部共同組成另一個波浪型刮板。

作為更進一步的優選方案，還包括有防堵組件；工作橋和刮吸泥組件共同連接有防堵組件；防堵組件包括有第二導軌、移動塊和電動夾具；工作橋安裝有兩個左右分布的第二導軌；第二導軌滑動連接有移動塊；移動塊可拆卸式連接有電動夾具，且電動夾具與第二伸縮軟管相配合。

作為更進一步的優選方案，輔助系統由折疊板和硬泥刮除組件組成；V型刮泥板連接有硬泥刮除組件；V型刮泥板的內凹處設置有折疊板，且第三污泥管穿過折疊板。

作為更進一步的優選方案，硬泥刮除組件包括有折疊水袋和輸水管；每相鄰的兩個折疊板之間各設置有一個折疊水袋，且每個折疊水袋與對應側的V型刮泥板相連通；最外側和最內側的折疊水袋各連通有一個輸水管，且兩個輸水管分別與對應側的V型刮泥板相連通。

作為更進一步的優選方案，還包括有隔水條、硬泥刮板和排水閥；V型刮泥板的內凹區的相對面設置有隔水條，且隔水條為電力控制打開或關閉；V型刮泥板的內凹區的相對面通過彈簧連接有硬泥刮板；V型刮泥板的外凸面設置有排水閥。

作為更進一步的優選方案，硬泥刮板設置為上寬下窄的梯型結構。

作為更進一步的優選方案，還包括有噴水條；每個V型刮泥板的內凹區的相對面各設置有一個噴水條，且噴水條朝向于折疊板。

作為更進一步的優選方案，電動夾具夾持部設置為橡膠材質。

本發明具有以下優點：本發明通過聚集在一起的第二污泥管和第三污泥管，使得第三污泥管所帶來的吸力也聚集在一起，當進行刮吸泥操作時，吸力集中的第二污泥管和第三污泥管能夠將離污泥池池壁近的區域和離污泥池中心近的區域均吸收干凈，解決了離中心泵機較遠的吸泥管，泵機所提供的吸力比離中心泵機較近的吸泥管小，進而比離中心泵機較近的吸泥管更易堵塞；且離中心泵機較遠的吸泥管吸力小，導致離沉積池池壁較近區域的污泥更難吸出，久而久之，該區域造成污泥堆積的問題；本發明通過折疊板的設置能夠使整體呈波浪型的V型刮泥板刮動的污泥，均聚集于V型刮泥板的“V”型內凹區域，且位于折疊板的下方，并不會出現在對污泥進行刮除時，會攪動污泥上浮，影響上層清液的純度，影響絮凝劑的重復利用的問題；本發明通過V型刮泥板和伸出的硬泥刮板便能夠將當污泥池底部堆積的污泥刮起，并通過聚集的第三污泥管將該部分被刮起的污泥吸收，再通過第二污泥管和第一污泥管輸入至污泥收集設備中；解決了現有污泥機長時間工作后，污泥池底部因無法被刮泥板刮到，故污泥池底部會有一定的污泥堆積；長時間堆積后，形成難以清理的硬質老泥，老泥堆積過多時，便會頂到刮板，導致刮板的轉動阻力增大，極易導致中心的轉動機組出現故障的問題。
