公布日：2024.03.29
申請日：2023.12.04
分類號：C02F1/00(2023.01)I;C02F11/122(2019.01)I
摘要
本發明公開了一種污水處理池排泥機構，涉及污水處理技術領域，包括：多個底座和機架，多個所述底座上端面之間固定連接有池體，所述機架位于池體外側位置，所述池體內底部開設有排泥槽。本發明通過啟動液壓桿繼續下移，泥水濾網即可對積存的污泥進行壓制，使得污泥處于被擠壓的狀態，污泥中的水分會被擠壓出到泥水濾網上側被吸水管抽出，從而使得污泥被壓制成較干的狀態，此時液壓桿收縮復位，通過第一電機、第二電機和電動伸縮桿的配合啟動即可將污泥排出，通過液壓桿工作將污泥進行壓制排水的設置，使得污泥含水量較低，排出后可以直接進行運輸處理，有效降低了污水處理成本。
權利要求書

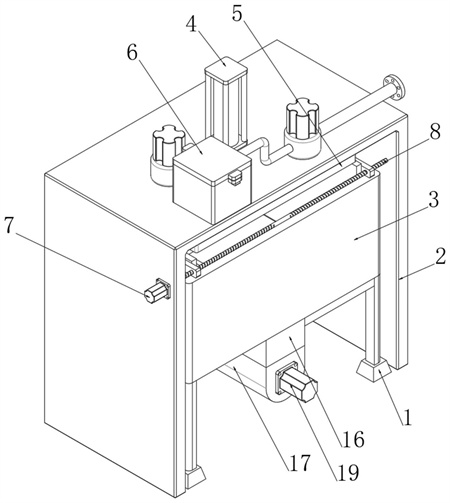

1.一種污水處理池排泥機構，其特征在于，包括：多個底座(1)和機架(2)，多個所述底座(1)上端面之間固定連接有池體(3)，所述機架(2)位于池體(3)外側位置，所述池體(3)內底部開設有排泥槽(15)，所述機架(2)上表面固定連接有液壓桿(4)，所述液壓桿(4)輸出端與機架(2)滑動貫穿并延伸至下側；抽水組件(5)，所述抽水組件(5)固定連接在液壓桿(4)輸出端，所述抽水組件(5)包括支撐板(501)，所述支撐板(501)下表面固定連接有框架(502)；排水組件(6)，所述排水組件(6)固定連接在機架(2)上表面，所述排水組件(6)包括第一排水泵(601)，所述第一排水泵(601)輸出端固定連接有第一連接管(602)，所述第一連接管(602)端面固定連接有過濾盒(603)，所述過濾盒(603)右側外表面固定連接有第二連接管(604)，所述第二連接管(604)端面固定連接有第二排水泵(605)，所述第二排水泵(605)輸出端固定連接有排水管(606)。
2.根據權利要求1所述的污水處理池排泥機構，其特征在于：所述框架(502)前表面開設有第一插槽(506)，所述第一插槽(506)內表面插設有泥水濾網(507)，所述第一插槽(506)內表面對稱開設有夾持槽，所述夾持槽內部設置有夾板(508)，所述夾板(508)下表面與泥水濾網(507)上表面貼合，所述夾板(508)上表面轉動連接有手擰螺栓(509)，所述手擰螺栓(509)與框架(502)貫穿螺紋連接。
3.根據權利要求2所述的污水處理池排泥機構，其特征在于：所述框架(502)內表面對稱固定連接有支撐桿(503)，兩個所述支撐桿(503)端面之間固定連接有吸水管(504)，所述吸水管(504)上端面固定連接有波紋管(505)，所述吸水管(504)位于泥水濾網(507)上側位置。
4.根據權利要求3所述的污水處理池排泥機構，其特征在于：所述第一排水泵(601)與波紋管(505)呈連通設置，所述過濾盒(603)外表面對稱固定連接有卡塊(608)，所述過濾盒(603)上表面設置有蓋板(607)，所述蓋板(607)外表面對稱固定連接有卡扣(609)，所述卡扣(609)與卡塊(608)呈配套設置。
5.根據權利要求4所述的污水處理池排泥機構，其特征在于：所述蓋板(607)下表面邊角處均固定連接有連接桿(610)，多個所述連接桿(610)下端面之間固定連接有連接座(611)，所述連接座(611)外表面開設有第二插槽(612)，所述第二插槽(612)內表面插設有過濾網(613)，所述連接座(611)外表面與過濾盒(603)內表面貼合，所述過濾網(613)位于第一連接管(602)和第二連接管(604)之間位置。
6.根據權利要求1所述的污水處理池排泥機構，其特征在于：所述機架(2)左側外表面固定連接有第一電機(7)，所述第一電機(7)輸出端與機架(2)滑動貫穿并延伸至內側，所述第一電機(7)輸出端固定連接有雙向絲桿(8)，所述雙向絲桿(8)外表面對稱螺紋連接有滑動板(9)，所述機架(2)內表面遠離雙向絲桿(8)一側固定連接有限位桿，所述限位桿與滑動板(9)滑動貫穿。
7.根據權利要求1所述的污水處理池排泥機構，其特征在于：所述滑動板(9)外表面固定連接有排泥刮板(10)，所述排泥刮板(10)外表面與池體(3)內表面貼合，所述排泥刮板(10)與框架(502)位置相配合，所述排泥刮板(10)內底部等距固定連接有多個阻尼器(11)，多個所述阻尼器(11)外表面均套設有彈簧(12)，多個所述阻尼器(11)下端面之間固定連接有壓塊(13)，所述壓塊(13)外表面與排泥刮板(10)內表面滑動連接，所述壓塊(13)下表面對稱固定連接有橡膠塊(14)，所述橡膠塊(14)下表面與池體(3)內底部貼合。
8.根據權利要求1所述的污水處理池排泥機構，其特征在于：所述池體(3)下表面固定連接有出泥管(16)，所述出泥管(16)與排泥槽(15)位置相配合，所述出泥管(16)下表面固定連接有輸送管(17)，所述輸送管(17)后表面固定連接有排泥管(18)，所述輸送管(17)前表面固定連接有第二電機(19)，所述第二電機(19)輸出端與輸送管(17)滑動貫穿并延伸至內側，所述第二電機(19)輸出端固定連接有轉軸(20)，所述轉軸(20)外表面固定連接有絞龍葉片(21)，所述出泥管(16)右側外表面靠近上表面位置開設有槽口。
9.根據權利要求8所述的污水處理池排泥機構，其特征在于：所述池體(3)下表面靠近右表面位置固定連接有安裝板(22)，所述安裝板(22)左側外表面固定連接有電動伸縮桿(23)，所述電動伸縮桿(23)端面固定連接有擋板(25)，所述擋板(25)外表面與槽口內表面滑動連接，所述擋板(25)與排泥槽(15)位置相配合，所述池體(3)下表面對稱固定連接有滑軌(24)，所述擋板(25)外表面靠近右側外表面位置對稱固定連接有滑塊(26)，所述滑塊(26)外表面與滑軌(24)內表面滑動連接。
10.一種污水處理池排泥機構的方法，其特征在于，使用了權利要求1-9任一項所述的污水處理池排泥機構，包括以下步驟：S1、在對池體(3)內的污水完成凈化處理進行排泥時，啟動液壓桿(4)伸長可以帶動框架(502)向池體(3)內部移動，通過泥水濾網(507)的設置可以對污泥與污水進行分隔過濾，污水會透過泥水濾網(507)處于上層位置，啟動第一排水泵(601)即可抽取被過濾的污水進入到過濾盒(603)內，經過第二排水泵(605)可以將過濾盒(603)內的污水抽出完成排水；S2、在框架(502)移動到池體(3)靠近底部位置時，大部分污水被抽出，此時池體(3)底部即為積存的大量污泥，啟動液壓桿(4)繼續下移，泥水濾網(507)即可對積存的污泥進行壓制，使得污泥處于被擠壓的狀態，污泥中的水分會被擠壓出到泥水濾網(507)上側被吸水管(504)抽出，從而使得污泥被壓制成較干的狀態；S3、完成抽水和壓泥后，啟動電動伸縮桿(23)收縮可以帶動擋板(25)從排泥槽(15)位置移開，使得排泥槽(15)位置處于敞開狀態，此時即可啟動第一電機(7)和第二電機(19)進行排泥；S4、第一電機(7)可以帶動兩側的排泥刮板(10)向排泥槽(15)方向相對移動，排泥刮板(10)即可將池體(3)底部的污泥從排泥槽(15)位置刮出完成排泥，利用彈簧(12)的回彈力可以對壓塊(13)施加向下的力，壓塊(13)可以帶動橡膠塊(14)始終與池體(3)底部保持緊貼狀態，從而可以使得較為粘稠的污泥也被刮出，提升了裝置的排泥效率，第二電機(19)可以通過轉軸(20)的連接帶動絞龍葉片(21)轉動，通過絞龍葉片(21)的轉動即可對污泥進行輸送，污泥會從排泥管(18)位置被送出完成排泥工作。
發明內容
本發明的目的在于提供一種污水處理池排泥機構，以解決上述背景技術提出的為了方便運輸還需要對排出的污泥進行脫水處理，導致污水處理的成本較高的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理池排泥機構，包括：多個底座和機架，多個所述底座上端面之間固定連接有池體，所述機架位于池體外側位置，所述池體內底部開設有排泥槽，所述機架上表面固定連接有液壓桿，所述液壓桿輸出端與機架滑動貫穿并延伸至下側；抽水組件，所述抽水組件固定連接在液壓桿輸出端，所述抽水組件包括支撐板，所述支撐板下表面固定連接有框架；排水組件，所述排水組件固定連接在機架上表面，所述排水組件包括第一排水泵，所述第一排水泵輸出端固定連接有第一連接管，所述第一連接管端面固定連接有過濾盒，所述過濾盒右側外表面固定連接有第二連接管，所述第二連接管端面固定連接有第二排水泵，所述第二排水泵輸出端固定連接有排水管。
優選的，所述框架前表面開設有第一插槽，所述第一插槽內表面插設有泥水濾網，所述第一插槽內表面對稱開設有夾持槽，所述夾持槽內部設置有夾板，所述夾板下表面與泥水濾網上表面貼合，所述夾板上表面轉動連接有手擰螺栓，所述手擰螺栓與框架貫穿螺紋連接。
優選的，所述框架內表面對稱固定連接有支撐桿，兩個所述支撐桿端面之間固定連接有吸水管，所述吸水管上端面固定連接有波紋管，所述吸水管位于泥水濾網上側位置。
優選的，所述第一排水泵與波紋管呈連通設置，所述過濾盒外表面對稱固定連接有卡塊，所述過濾盒上表面設置有蓋板，所述蓋板外表面對稱固定連接有卡扣，所述卡扣與卡塊呈配套設置。
優選的，所述蓋板下表面邊角處均固定連接有連接桿，多個所述連接桿下端面之間固定連接有連接座，所述連接座外表面開設有第二插槽，所述第二插槽內表面插設有過濾網，所述連接座外表面與過濾盒內表面貼合，所述過濾網位于第一連接管和第二連接管之間位置。
優選的，所述機架左側外表面固定連接有第一電機，所述第一電機輸出端與機架滑動貫穿并延伸至內側，所述第一電機輸出端固定連接有雙向絲桿，所述雙向絲桿外表面對稱螺紋連接有滑動板，所述機架內表面遠離雙向絲桿一側固定連接有限位桿，所述限位桿與滑動板滑動貫穿。
優選的，所述滑動板外表面固定連接有排泥刮板，所述排泥刮板外表面與池體內表面貼合，所述排泥刮板與框架位置相配合，所述排泥刮板內底部等距固定連接有多個阻尼器，多個所述阻尼器外表面均套設有彈簧，多個所述阻尼器下端面之間固定連接有壓塊，所述壓塊外表面與排泥刮板內表面滑動連接，所述壓塊下表面對稱固定連接有橡膠塊，所述橡膠塊下表面與池體內底部貼合。
優選的，所述池體下表面固定連接有出泥管，所述出泥管與排泥槽位置相配合，所述出泥管下表面固定連接有輸送管，所述輸送管后表面固定連接有排泥管，所述輸送管前表面固定連接有第二電機，所述第二電機輸出端與輸送管滑動貫穿并延伸至內側，所述第二電機輸出端固定連接有轉軸，所述轉軸外表面固定連接有絞龍葉片，所述出泥管右側外表面靠近上表面位置開設有槽口。
優選的，所述池體下表面靠近右表面位置固定連接有安裝板，所述安裝板左側外表面固定連接有電動伸縮桿，所述電動伸縮桿端面固定連接有擋板，所述擋板外表面與槽口內表面滑動連接，所述擋板與排泥槽位置相配合，所述池體下表面對稱固定連接有滑軌，所述擋板外表面靠近右側外表面位置對稱固定連接有滑塊，所述滑塊外表面與滑軌內表面滑動連接。
一種污水處理池排泥機構的使用方法，包括以下步驟：
S1、在對池體內的污水完成凈化處理進行排泥時，啟動液壓桿伸長可以帶動框架向池體內部移動，通過泥水濾網的設置可以對污泥與污水進行分隔過濾，污水會透過泥水濾網處于上層位置，啟動第一排水泵即可抽取被過濾的污水進入到過濾盒內，經過第二排水泵可以將過濾盒內的污水抽出完成排水；
S2、在框架移動到池體靠近底部位置時，大部分污水被抽出，此時池體底部即為積存的大量污泥，啟動液壓桿繼續下移，泥水濾網即可對積存的污泥進行壓制，使得污泥處于被擠壓的狀態，污泥中的水分會被擠壓出到泥水濾網上側被吸水管抽出，從而使得污泥被壓制成較干的狀態；
S3、完成抽水和壓泥后，啟動電動伸縮桿收縮可以帶動擋板從排泥槽位置移開，使得排泥槽位置處于敞開狀態，此時即可啟動第一電機和第二電機進行排泥；
S4、第一電機可以帶動兩側的排泥刮板向排泥槽方向相對移動，排泥刮板即可將池體底部的污泥從排泥槽位置刮出完成排泥，利用彈簧的回彈力可以對壓塊施加向下的力，壓塊可以帶動橡膠塊始終與池體底部保持緊貼狀態，從而可以使得較為粘稠的污泥也被刮出，提升了裝置的排泥效率，第二電機可以通過轉軸的連接帶動絞龍葉片轉動，通過絞龍葉片的轉動即可對污泥進行輸送，污泥會從排泥管位置被送出完成排泥工作。
與現有技術相比，本發明的有益效果是：
1、在對池體內的污水完成凈化處理進行排泥時，啟動液壓桿伸長可以帶動框架向池體內部移動，啟動第一排水泵即可抽取被泥水濾網過濾的污水完成排水，在框架移動到池體靠近底部位置時，大部分污水被抽出，此時池體底部即為積存的大量污泥，啟動液壓桿繼續下移，泥水濾網即可對積存的污泥進行壓制，使得污泥處于被擠壓的狀態，污泥中的水分會被擠壓出到泥水濾網上側被吸水管抽出，從而使得污泥被壓制成較干的狀態，此時液壓桿收縮復位，通過第一電機、第二電機和電動伸縮桿的配合啟動即可將污泥排出，通過液壓桿工作將污泥進行壓制排水的設置，使得污泥含水量較低，排出后可以直接進行運輸處理，有效降低了污水處理成本；
2、經過第二排水泵可以將過濾盒內的污水抽出完成排水，污水在過濾盒內會經過過濾網的溢流過濾，從而可以將污水的細小雜質完成過濾，通過卡塊與卡扣的配合設置，可以方便快捷的完成蓋板與過濾盒的拆裝，從而可以方便對過濾網進行清洗維護；
3、在排泥刮板移動排泥的過程中，利用彈簧的回彈力可以對壓塊施加向下的力，壓塊可以帶動橡膠塊始終與池體底部保持緊貼狀態，從而可以使得池體底部較為粘稠的污泥也被刮出，提升了裝置的排泥效率。
（發明人：孫曉雷;何冬英;王海勇;周凌雁;狄洋洋;徐鍇;李樂;甘偉;林鳳）
