公布日：2023.10.13
申請日：2023.07.14
分類號：C02F9/00(2023.01)I;F28D21/00(2006.01)I;C02F1/52(2023.01)N;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/78(2023.01)N;C02F1/72(2023.01)N;C02F3/
28(2023.01)N;C02F3/12(2023.01)N
摘要
本發明提供一種高鹽高COD廢水的處理系統及方法，一種高鹽高COD廢水的處理方法，具體步驟包括：在廢水中加入磷酸鹽，廢水加入磷酸鹽后產生的上清液在進行生化處理前先進行納濾處理。本發明在進行生化處理前先進行納濾處理，進一步降低了鹽分的含量，有利于生化處理的進行，在廢水處理過程中加入磷酸鈉，磷酸鈉與水中的鈣離子進行沉淀反應，成沉淀的同時，會將水中的COD去除，去除率在20％-30％，納濾處理后的淡水經反滲透濃縮進行回收，納濾處理后的濃水經生化處理后也可進行回收，實現了部分資源化利用。
權利要求書
1.一種高鹽高COD廢水的處理方法，其特征在于，具體步驟包括：在廢水中加入磷酸鹽，廢水加入磷酸鹽后產生的上清液在進行生化處理前先進行納濾處理。
2.根據權利要求1所述的一種高鹽高COD廢水的處理方法，其特征在于，上清液通過納濾處理產生含有一價鹽的淡水和含有二價鹽的濃水，濃水進行生化處理后回收利用，淡水經反滲透濃縮得到氯化鈉和水。
3.根據權利要求2所述的一種高鹽高COD廢水的處理方法，其特征在于，濃水進行生化處理后通過臭氧進行強氧化處理，強氧化處理后產生的水進行回收利用。
4.根據權利要求1所述的一種高鹽高COD廢水的處理方法，其特征在于，廢水加入磷酸鹽后產生的上清液經過濕式氧化后進行納濾處理。
5.根據權利要求1所述的一種高鹽高COD廢水的處理方法，其特征在于，所述磷酸鹽為磷酸三鈉，磷酸三鈉的加入量為廢水質量的1％-5％。
6.一種高鹽高COD廢水的處理系統，其特征在于，所述系統包括預處理單元和將含有一價鹽的淡水和含有二價鹽的濃水分離開的膜分離單元，所述預處理單元和膜分離單元按照處理順序依次連接；所述系統還包括后續生化處理設備，膜分離單元分離出的濃水進入后續生化處理設備的進水口。
7.根據權利要求6所述的一種高鹽高COD廢水的處理系統，其特征在于，所述系統還包括膜回收單元，膜回收單元用于將淡水反滲透濃縮得到氯化鈉和水，膜分離單元分離出的淡水進入膜回收單元的進口。
8.根據權利要求6所述的一種高鹽高COD廢水的處理系統，其特征在于，預處理單元包括絮凝沉淀裝置，絮凝沉淀裝置設有廢水進口、加料口和上清液出口，絮凝沉淀裝置的上清液出口與膜分離單元設置的進口通過管路相連。
9.根據權利要求8所述的一種高鹽高COD廢水的處理系統，其特征在于，所述預處理單元還包括濕式氧化裝置和多介質過濾裝置，所述絮凝沉淀裝置、濕式氧化裝置和多介質過濾裝置按照處理順序依次連接，廢水依次經過絮凝沉淀裝置、濕式氧化裝置和多介質過濾裝置處理后進入膜分離單元設置的進口。
10.根據權利要求9所述的一種高鹽高COD廢水的處理系統，其特征在于，所述濕式氧化裝置包括第一換熱裝置、第二換熱裝置和反應裝置，所述第一換熱裝置的出料口與所述第二換熱裝置的進料口連接，所述第二換熱裝置的出料口與所述反應裝置的進料口連接，所述反應裝置的出料口與所述第一換熱裝置的換熱介質入口連接，絮凝沉淀裝置的上清液出口與第一換熱裝置的進料口連接，第一換熱裝置的換熱介質出口與多介質過濾裝置的進料口連接。
發明內容
本發明提供一種高鹽高COD廢水的處理系統及方法，具體實施方式如下：
一種高鹽高COD廢水的處理方法，具體步驟包括：在廢水中加入磷酸鹽，廢水加入磷酸鹽后產生的上清液在進行生化處理前先進行納濾處理。
進一步的，上清液通過納濾處理產生含有一價鹽的淡水和含有二價鹽的濃水，濃水進行生化處理后回收利用，淡水經反滲透濃縮得到氯化鈉和水。
進一步的，濃水進行生化處理后通過臭氧進行強氧化處理，強氧化處理后產生的水進行回收利用。
進一步的，廢水加入磷酸鹽后產生的上清液經過濕式氧化后進行納濾處理。
進一步的，磷酸鹽為磷酸三鈉，磷酸三鈉的加入量為廢水質量的1％-5％。

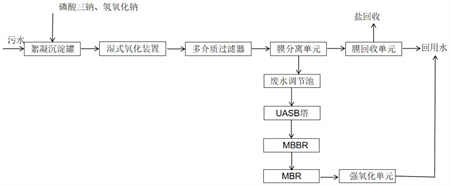

另外本發明還提供一種高鹽高COD廢水的處理系統，系統包括預處理單元和將一價鹽的淡水和含有二價鹽的濃水分離開的膜分離單元，所述預處理單元和膜分離單元按照處理順序依次連接；所述系統還包括后續生化處理設備，膜分離單元分離出的濃水進入后續生化處理設備的進水口。
進一步的，系統還包括膜回收單元，膜回收單元用于將淡水反滲透濃縮得到氯化鈉和水，膜分離單元分離出的淡水進入膜回收單元的進口。
進一步的，預處理單元包括絮凝沉淀裝置，絮凝沉淀裝置設有廢水進口、加料口和上清液出口，絮凝沉淀裝置的上清液出口與膜分離單元設置的進口通過管路相連。
進一步的，系統還包括濕式氧化裝置和多介質過濾裝置，所述絮凝沉淀裝置、濕式氧化裝置和多介質過濾裝置按照處理順序依次連接，廢水依次經過絮凝沉淀裝置、濕式氧化裝置和多介質過濾裝置處理后進入膜分離單元設置的進口。
進一步的，濕式氧化裝置包括第一換熱裝置、第二換熱裝置和反應裝置，所述第一換熱裝置的出料口與所述第二換熱裝置的進料口連接，所述第二換熱裝置的出料口與所述反應裝置的進料口連接，所述反應裝置的出料口與所述第一換熱裝置的換熱介質入口連接，絮凝沉淀裝置的上清液出口與第一換熱裝置的進料口連接，第一換熱裝置的換熱介質出口與多介質過濾裝置的進料口連接。
由于采用了以上技術方案，本發明的有益技術效果是：
1.本發明在廢水處理過程中加入磷酸三鈉，磷酸三鈉與水中的鈣離子進行沉淀反應，成沉淀的同時，會將水中的COD去除，去除率在20％～30％；
2.本發明在進行生化處理前先進行納濾處理，進一步降低了鹽分的含量，有利于生化處理的進行；
3.本發明高鹽高COD廢水的處理方法可行性高，運行穩定，操作方便，最終廢水達到一級A排放標準；
4.本發明中納濾處理后的淡水經反滲透濃縮進行回收，納濾處理后的濃水經生化處理后也可進行回收，實現了部分資源化利用；
5.本發明中預處理單元包括濕式氧化裝置，物料在濕式氧化裝置的反應裝置中反應后溫度較高，本發明充分利用此部分熱量，將最終從反應裝置流出的高溫液體從第一換熱裝置的換熱介質入口進入，反應完成后的高溫液體作為換熱介質與從第一換熱裝置的進料口進入、還未到達第二換熱裝置的液體進行熱量交換，第一換熱裝置無需外加熱源，節省了熱能。
（發明人：莫明齋）
