公布日：2024.03.29

申請日：2023.11.29

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N

摘要

本發明涉及污水清理設備技術領域，尤其涉及一種便于清理的高效污水處理設備，包括：一級沉淀池機構；所述一級沉淀池機構用于對污水內的較大型漂浮物進行過濾濾除；所述一級沉淀池機構連接有二級沉淀池機構；所述二級沉淀池機構用于對污水中顆粒物進行濾塵排出；所述二級沉淀池機構連接有三級沉淀池機構，所述三級沉淀池機構用于混合絮凝劑對污水中和反應沉淀。本發明經過往復移架經過移動的螺架板移動，對往復移架在顆粒物過濾沉淀池上移動，經過刮板沿著顆粒物過濾網體移動，并且刮板上的滑架經過彈簧的壓縮和回彈沿滑桿在往復移架上移動，便于根據顆粒物過濾網體的傾斜軌跡移動，將顆粒物過濾網體表面粘黏的顆粒進行進行刮除。

權利要求書

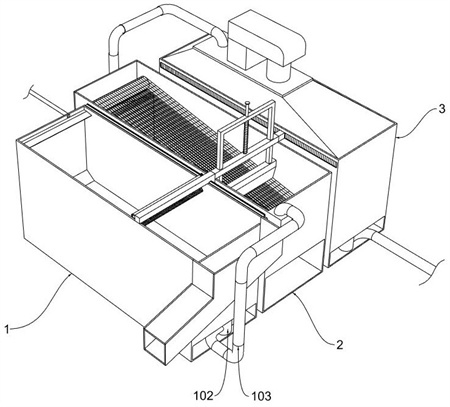

1.一種便于清理的高效污水處理設備，其特征在于，包括：一級沉淀池機構（1）；所述一級沉淀池機構（1）用于對污水內的較大型漂浮物進行過濾濾除；所述一級沉淀池機構（1）連接有二級沉淀池機構（2）；所述二級沉淀池機構（2）用于對污水中顆粒物進行濾塵排出；所述二級沉淀池機構（2）連接有三級沉淀池機構（3），所述三級沉淀池機構（3）用于混合絮凝劑對污水中和反應沉淀。

2.如權利要求1所述的一種便于清理的高效污水處理設備，其特征在于：所述一級沉淀池機構（1）包括有漂浮物過濾沉淀池（101），所述漂浮物過濾沉淀池（101）一端底部連接有排出泵一（102），所述排出泵一（102）的抽水端與排出泵一（102）貫通連接，所述排出泵一（102）的排出端連接有排出管一（103）。

3.如權利要求1所述的一種便于清理的高效污水處理設備，其特征在于：所述漂浮物過濾沉淀池（101）頂部固定裝配有軌架（105），軌架（105）底部轉動安裝有往復絲桿（106），往復絲桿（106）一端連接有電機一（107）；所述軌架（105）上滑動安裝有螺架板（108），螺架板（108）內壁開設有螺孔并且經過螺孔螺旋傳動套設在往復絲桿（106）外部；所述螺架板（108）上安裝有軌輪（109），軌輪（109）滑動限位在軌架（105）上，所述螺架板（108）側壁固定裝配有軸架（110）；所述軸架（110）內側轉動安裝有轉架（111），轉架（111）一端轉動貫穿軸架（110）并且固定裝配有蝸輪（113），蝸輪（113）嚙合有蝸桿（114），蝸桿（114）連接有電機二（115），所述轉架（111）外部固定裝配有攔截網架（112）。

4.如權利要求2所述的一種便于清理的高效污水處理設備，其特征在于：所述漂浮物過濾沉淀池（101）一端安裝設有漂浮物排出道（104）。

5.如權利要求1所述的一種便于清理的高效污水處理設備，其特征在于：所述二級沉淀池機構（2）包括有顆粒物過濾沉淀池（201），顆粒物過濾沉淀池（201）一端底部安裝有排出泵二（202），排出泵二（202）排出端連接有排出管二（203）；所述顆粒物過濾沉淀池（201）內部轉動安裝有轉動輥（2031），轉動輥（2031）一端密封轉動貫穿顆粒物過濾沉淀池（201）并且連接有電機三（204），所述轉動輥（2031）外部繞設有顆粒物過濾網體（205）。

6.如權利要求5所述的一種便于清理的高效污水處理設備，其特征在于：所述顆粒物過濾網體（205）傾斜高的一端設有顆粒物排出道（206），顆粒物排出道（206）安裝在顆粒物過濾沉淀池（201）上；所述顆粒物過濾沉淀池（201）表面設有往復移架（207），往復移架（207）內壁活動設有滑架（208），滑架（208）底端固定有刮板（210），滑架（208）中部內部活動設有滑桿（209），滑桿（209）固定安裝在往復移架（207）上，所述滑架（208）和往復移架（207）之間安裝有彈簧（211）。

7.如權利要求1所述的一種便于清理的高效污水處理設備，其特征在于：所述三級沉淀池機構（3）包括有絮凝劑混合沉淀池（301），所述絮凝劑混合沉淀池（301）一端安裝有排污泵（302），排污泵（302）抽水端與絮凝劑混合沉淀池（301）貫通連接；所述絮凝劑混合沉淀池（301）側壁開設有槽體，并且槽體內活動設有移動內桿（303），移動內桿（303）兩側壁和槽體之間安裝有密封軌伸縮布（304）。

8.如權利要求7所述的一種便于清理的高效污水處理設備，其特征在于：所述移動內桿（303）底部壁整體固定設有清污刮架（305），清污刮架（305）緊貼設置在絮凝劑混合沉淀池（301）內部；所述絮凝劑混合沉淀池（301）頂部密封安裝有封閉頂架（306），所述封閉頂架（306）上安裝有絮凝劑排放裝置（307）。

發明內容

本發明的目的在于克服現有技術的不足，適應現實需要，提供一種便于清理的高效污水處理設備，以解決當前對污水中漂浮物及其顆粒物的濾除，便于對沉淀池內部清理的技術問題。

為了實現本發明的目的，本發明所采用的技術方案為：設計一種便于清理的高效污水處理設備，包括：一級沉淀池機構；所述一級沉淀池機構用于對污水內的較大型漂浮物進行過濾濾除；所述一級沉淀池機構連接有二級沉淀池機構；所述二級沉淀池機構用于對污水中顆粒物進行濾塵排出；所述二級沉淀池機構連接有三級沉淀池機構，所述三級沉淀池機構用于混合絮凝劑對污水中和反應沉淀。

作為本發明進一步的方案：所述一級沉淀池機構包括有漂浮物過濾沉淀池，所述漂浮物過濾沉淀池一端底部連接有排出泵一，所述排出泵一的抽水端與排出泵一貫通連接，所述排出泵一的排出端連接有排出管一。

所述一級沉淀池機構經過排出泵一的排出管一對接二級沉淀池機構。

作為本發明再進一步的方案：所述漂浮物過濾沉淀池頂部固定裝配有軌架，軌架底部轉動安裝有往復絲桿，往復絲桿一端連接有電機一。

所述電機一用于主動驅動往復絲桿轉動。

作為本發明再進一步的方案：所述軌架上滑動安裝有螺架板，螺架板內壁開設有螺孔并且經過螺孔螺旋傳動套設在往復絲桿外部。

所述螺架板經過往復絲桿的傳動在軌架上往復移動。

作為本發明再進一步的方案：所述螺架板上安裝有軌輪，軌輪滑動限位在軌架上，所述螺架板側壁固定裝配有軸架。

所述螺架板經過軌輪承重滑動在軌架上。

作為本發明再進一步的方案：所述軸架內側轉動安裝有轉架，轉架一端轉動貫穿軸架并且固定裝配有蝸輪，蝸輪嚙合有蝸桿，蝸桿連接有電機二，所述轉架外部固定裝配有攔截網架。

所述電機二用于主動驅動蝸輪轉動。

作為本發明再進一步的方案：所述漂浮物過濾沉淀池一端安裝設有漂浮物排出道。

所述漂浮物排出道用于對過濾出的漂浮物進行排出。

作為本發明再進一步的方案：所述二級沉淀池機構包括有顆粒物過濾沉淀池，顆粒物過濾沉淀池一端底部安裝有排出泵二，排出泵二排出端連接有排出管二。

所述二級沉淀池機構經過排出泵二的排出管二連接至三級沉淀池機構。

作為本發明再進一步的方案：所述顆粒物過濾沉淀池內部轉動安裝有轉動輥，轉動輥一端密封轉動貫穿顆粒物過濾沉淀池并且連接有電機三，所述轉動輥外部繞設有顆粒物過濾網體。

所述顆粒物過濾網體呈傾斜狀安裝在顆粒物過濾沉淀池內部。

作為本發明再進一步的方案：所述顆粒物過濾網體傾斜高的一端設有顆粒物排出道，顆粒物排出道安裝在顆粒物過濾沉淀池上。

所述顆粒物排出道用于對污水中濾除的顆粒物進行排出。

作為本發明再進一步的方案：所述顆粒物過濾沉淀池表面設有往復移架，往復移架內壁活動設有滑架，滑架底端固定有刮板，滑架中部內部活動設有滑桿，滑桿固定安裝在往復移架上，所述滑架和往復移架之間安裝有彈簧。

所述彈簧套設在滑桿外部，并且用于滑架在往復移架上復位，所述往復移架一端固定安裝在螺架板一端。

作為本發明再進一步的方案：所述三級沉淀池機構包括有絮凝劑混合沉淀池，所述絮凝劑混合沉淀池一端安裝有排污泵，排污泵抽水端與絮凝劑混合沉淀池貫通連接。

所述排污泵連接至外置連接管體。

作為本發明再進一步的方案：所述絮凝劑混合沉淀池側壁開設有槽體，并且槽體內活動設有移動內桿，移動內桿兩側壁和槽體之間安裝有密封軌伸縮布。

作為本發明再進一步的方案：所述移動內桿底部壁整體固定設有清污刮架，清污刮架緊貼設置在絮凝劑混合沉淀池內部。

所述清污刮架用于對絮凝劑混合沉淀池內部污泥刮除。

作為本發明再進一步的方案：所述絮凝劑混合沉淀池頂部密封安裝有封閉頂架，所述封閉頂架上安裝有絮凝劑排放裝置。

所述排出管二一端貫通連接在封閉頂架內側。

本發明的有益效果在于：1.本發明經過往復移架經過移動的螺架板移動，對往復移架在顆粒物過濾沉淀池上移動，經過刮板沿著顆粒物過濾網體移動，并且刮板上的滑架經過彈簧的壓縮和回彈沿滑桿在往復移架上移動，便于根據顆粒物過濾網體的傾斜軌跡移動，將顆粒物過濾網體表面粘黏的顆粒進行進行刮除。

2.本發明經過絮凝劑混合沉淀池內部清理時，而移動內桿經過移動的往復移架同步移動將絮凝劑混合沉淀池內壁粘黏的沉淀物進行刮除處理。

3.本發明還具有其他優點，將在實施例中同所對應的結構一并提出。

（發明人：陳莉玲;羅毅強;陳欣;李軼平;陳秋）
