公布日：2024.04.02
申請日：2024.02.20
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/68(2006.01)I
摘要
本發明公開了一種裝配式污水處理裝置，包括裝配箱，裝配箱底部開設有凹槽，裝配箱內腔底部固定連接有連接框，連接框頂部固定連接有多個支撐柱，支撐柱頂部固定連接有連接罩，連接罩頂部固定連接有安裝框，排料機構包括驅動盤，驅動盤與裝配箱固定連接，驅動盤底部固定連接有第二連接管，驅動盤頂部固定連接有第一連接管，通過在輸送污水的同時，借助污水的水流動能進行驅動，使第一螺紋板不斷地左右移動，由于第一螺紋板與連接框底部滑動連接，從而能將連接框內腔底部內壁上的廢棄物都帶動，而借助第一螺紋板的擠壓能使封堵板打開，從而將廢棄物排除，有效的做到了自動排除廢棄物的效果，避免了廢棄物堆積需要停機處理的問題發生。
權利要求書

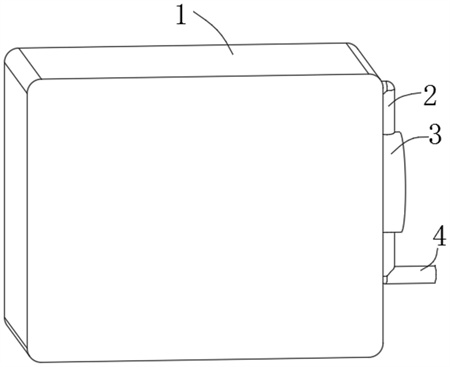

1.一種裝配式污水處理裝置，包括裝配箱(1)，其特征在于：所述裝配箱(1)底部開設有凹槽，所述裝配箱(1)內腔底部固定連接有連接框(19)，所述連接框(19)頂部固定連接有多個支撐柱，所述支撐柱頂部固定連接有連接罩(23)，所述連接罩(23)頂部固定連接有安裝框(5)；排料機構，所述排料機構與裝配箱(1)固定連接，所述排料機構用于排出連接框(19)內部的廢棄物；擺動機構，所述擺動機構位于連接框(19)上方，所述擺動機構用于噴灑污水并在污水噴灑出來時將過濾板(20)上的廢棄物沖走；清掃機構，所述清掃機構位于連接框(19)下方，所述清掃機構用于過濾污水并清理過濾板(20)；驅動機構，所述驅動機構位于清掃機構左右兩側，所述驅動機構用于驅動清掃機構運行；所述排料機構包括驅動盤(3)，所述驅動盤(3)與裝配箱(1)固定連接，所述驅動盤(3)底部固定連接有第二連接管(4)，所述驅動盤(3)頂部固定連接有第一連接管(2)；所述驅動盤(3)上轉動連接有第三轉桿(55)，所述驅動盤(3)內部設置有葉輪(56)，所述葉輪(56)與第三轉桿(55)固定連接，所述第三轉桿(55)上固定連接有第一往復絲桿(10)，所述第一往復絲桿(10)與裝配箱(1)轉動連接，所述第一往復絲桿(10)上螺紋連接有第一螺紋板(8)，所述第一螺紋板(8)與連接框(19)滑動連接。
2.根據權利要求1所述的裝配式污水處理裝置，其特征在于：所述擺動機構包括兩個支撐板(31)，兩個所述支撐板(31)之間設置有供水盒(30)，所述供水盒(30)上固定連接有轉軸(29)，所述轉軸(29)與支撐板(31)轉動連接，所述供水盒(30)右側與第一連接管(2)相連通，所述連接盒(21)底部固定連接有第一噴管(6)，所述第一噴管(6)上固定連接有多個第二噴管(7)。
3.根據權利要求2所述的裝配式污水處理裝置，其特征在于：所述轉軸(29)上固定連接有第三齒輪，所述第三齒輪上嚙合有齒條(32)，所述齒條(32)上固定連接有連接件(37)，所述連接件(37)上固定連接有第二螺紋板(36)，所述第二螺紋板(36)上螺紋連接有第二往復絲桿(35)，所述第二往復絲桿(35)上固定連接有驅動軸(24)，所述驅動軸(24)上轉動連接有第一轉動座(34)，所述第一轉動座(34)與連接框(19)固定連接；所述驅動軸(24)與第一往復絲桿(10)上皆固定連接有皮帶輪(25)，兩個所述皮帶輪(25)通過連接帶(26)相連接。
4.根據權利要求2所述的裝配式污水處理裝置，其特征在于：所述連接框(19)頂部固定連接有安裝盒(27)，所述安裝盒(27)內部滑動連接有兩個滑動柱(28)，兩個所述滑動柱(28)通過第一彈簧(39)相連接，所述滑動柱(28)上固定連接有壓板(38)，所述壓板(38)上固定連接有封堵板(9)。
5.根據權利要求1所述的裝配式污水處理裝置，其特征在于：所述清掃機構包括固定管(15)，所述固定管(15)上固定連接有多個連接柱(17)，所述連接柱(17)與裝配箱(1)固定連接，所述固定管(15)內部滑動連接有抬升柱(53)，所述抬升柱(53)通過第二彈簧(54)與固定管(15)相連接，所述抬升柱(53)頂部固定連接有噴射組件。
6.根據權利要求5所述的裝配式污水處理裝置，其特征在于：所述噴射組件包括支撐管(16)，所述支撐管(16)底部固定連接有鏤空板(14)，所述鏤空板(14)與連接框(19)滑動連接，所述支撐管(16)上固定連接有過濾網(18)，所述過濾網(18)與連接框(19)固定連接；所述支撐管(16)頂部固定連接有連接盒(21)，所述連接盒(21)頂部固定連接有多個第三噴管(22)。
7.根據權利要求所6述的裝配式污水處理裝置，其特征在于：所述驅動機構包括蓄水箱(11)，所述蓄水箱(11)位于裝配箱(1)內部并與裝配箱(1)固定連接，所述蓄水箱(11)內部轉動連接有普通螺桿(41)，所述普通螺桿(41)上螺紋連接有第三螺紋板(43)，所述普通螺桿(41)上螺紋連接有第二錐形齒輪(42)，所述第二錐形齒輪(42)上嚙合有第一錐形齒輪(40)，所述第一錐形齒輪(40)上固定連接有第二轉桿(50)，所述第二轉桿(50)上固定連接有第二齒輪(51)，所述第二齒輪(51)上嚙合有第一齒輪(48)，所述第一齒輪(48)上固定連接有第一轉桿(49)，所述第一轉桿(49)上轉動連接有第二轉動座(44)，所述第二轉動座(44)與蓄水盒固定連接，所述第二轉動座(44)上方設置有翻轉板(46)，所述翻轉板(46)上固定連接有轉動塊(45)，所述轉動塊(45)與第一轉桿(49)固定連接，所述第一轉桿(49)上安裝有扭力彈簧，所述扭力彈簧一端與第二轉動座(44)固定連接，所述扭力彈簧另一端與翻轉板(46)固定連接；所述翻轉板(46)上固定連接有攔板(47)。
8.根據權利要求7所述的裝配式污水處理裝置，其特征在于：位于所述支撐管(16)左側的蓄水箱(11)通過第一輸水管(12)與固定管(15)相連通，位于所述支撐管(16)右側的蓄水箱(11)通過第二輸水管(13)與支撐管(16)相連通。
9.根據權利要求1所述的裝配式污水處理裝置，其特征在于：所述連接罩(23)內部固定連接有引流框(52)，所述引流框(52)的內徑小于過濾網(18)的內徑。
發明內容
本發明的目的在于提供一種裝配式污水處理裝置，以解決上述技術問題。
本發明為解決上述技術問題，采用以下技術方案來實現：
一種裝配式污水處理裝置，包括裝配箱，所述裝配箱底部開設有凹槽，所述裝配箱內腔底部固定連接有連接框，所述連接框頂部固定連接有多個支撐柱，所述支撐柱頂部固定連接有連接罩，所述連接罩頂部固定連接有安裝框；
排料機構，所述排料機構與裝配箱固定連接，所述排料機構用于排出連接框內部的廢棄物；
擺動機構，所述擺動機構位于連接框上方，所述擺動機構用于噴灑污水并在污水噴灑出來時將過濾板上的廢棄物沖走；
清掃機構，所述清掃機構位于連接框下方，所述清掃機構用于過濾污水并清理過濾板；
驅動機構，所述驅動機構位于清掃機構左右兩側，所述驅動機構用于驅動清掃機構運行；
所述排料機構包括驅動盤，所述驅動盤與裝配箱固定連接，所述驅動盤底部固定連接有第二連接管，所述驅動盤頂部固定連接有第一連接管；
所述驅動盤上轉動連接有第三轉桿，所述驅動盤內部設置有葉輪，所述葉輪與第三轉桿固定連接，所述第三轉桿上固定連接有第一往復絲桿，所述第一往復絲桿與裝配箱轉動連接，所述第一往復絲桿上螺紋連接有第一螺紋板，所述第一螺紋板與連接框滑動連接。
優選的，所述擺動機構包括兩個支撐板，兩個所述支撐板之間設置有供水盒，所述供水盒上固定連接有轉軸，所述轉軸與支撐板轉動連接，所述供水盒右側與第一連接管相連通，所述連接盒底部固定連接有第一噴管，所述第一噴管上固定連接有多個第二噴管。
優選的，所述轉軸上固定連接有第三齒輪，所述第三齒輪上嚙合有齒條，所述齒條上固定連接有連接件，所述連接件上固定連接有第二螺紋板，所述第二螺紋板上螺紋連接有第二往復絲桿，所述第二往復絲桿上固定連接有驅動軸，所述驅動軸上轉動連接有第一轉動座，所述第一轉動座與連接框固定連接；
所述驅動軸與第一往復絲桿上皆固定連接有皮帶輪，兩個所述皮帶輪通過連接帶相連接。
優選的，所述連接框頂部固定連接有安裝盒，所述安裝盒內部滑動連接有兩個滑動柱，兩個所述滑動柱通過第一彈簧相連接，所述滑動柱上固定連接有壓板，所述壓板上固定連接有封堵板。
優選的，所述清掃機構包括固定管，所述固定管上固定連接有多個連接柱，所述連接柱與裝配箱固定連接，所述固定管內部滑動連接有抬升柱，所述抬升柱通過第二彈簧與固定管相連接，所述抬升柱頂部固定連接有噴射組件。
優選的，所述噴射組件包括支撐管，所述支撐管底部固定連接有鏤空板，所述鏤空板與連接框滑動連接，所述支撐管上固定連接有過濾網，所述過濾網與連接框固定連接；
所述支撐管頂部固定連接有連接盒，所述連接盒頂部固定連接有多個第三噴管。
優選的，所述驅動機構包括蓄水箱，所述蓄水箱位于裝配箱內部并與裝配箱固定連接，所述蓄水箱內部轉動連接有普通螺桿，所述普通螺桿上螺紋連接有第三螺紋板，所述普通螺桿上螺紋連接有第二錐形齒輪，所述第二錐形齒輪上嚙合有第一錐形齒輪，所述第一錐形齒輪上固定連接有第二轉桿，所述第二轉桿上固定連接有第二齒輪，所述第二齒輪上嚙合有第一齒輪，所述第一齒輪上固定連接有第一轉桿，所述第一轉桿上轉動連接有第二轉動座，所述第二轉動座與蓄水盒固定連接，所述第二轉動座上方設置有翻轉板，所述翻轉板上固定連接有轉動塊，所述轉動塊與第一轉桿固定連接，所述第一轉桿上安裝有扭力彈簧，所述扭力彈簧一端與第二轉動座固定連接，所述扭力彈簧另一端與翻轉板固定連接；
所述翻轉板上固定連接有攔板。
優選的，位于所述支撐管左側的蓄水箱通過第一輸水管與固定管相連通，位于所述支撐管右側的蓄水箱通過第二輸水管與支撐管相連通。
優選的，所述連接罩內部固定連接有引流框，所述引流框的內徑小于過濾網的內徑。
本發明的有益效果是：
1、本發明通過在輸送污水的同時，借助污水的水流動能進行驅動，使第一螺紋板不斷地左右移動，由于第一螺紋板與連接框底部滑動連接，從而能將連接框內腔底部內壁上的廢棄物都帶動，而借助第一螺紋板的擠壓能使封堵板打開，從而將廢棄物排除，有效的做到了自動排除廢棄物的效果，避免了廢棄物堆積需要停機處理的問題發生。
2、第一螺紋板轉動的同時，還會有齒條帶動第三齒輪轉動，從而使第一噴管、第二噴管不斷地左右擺動，由于第二噴管是直接對準過濾板進行噴射的，當第二噴管的噴射角度發生變化，從而能將過濾板上的雜質噴走，避免雜質都堆積在過濾板處，能使過濾板一直保持干凈，從而有利于過濾板一直進行工作。
3、借助排出廢棄物，廢棄物會被翻轉板接受，當廢棄物達到一定重量時，翻轉板會翻轉，從而會使普通螺桿帶動第三螺紋板下移，這樣會擠壓水源，借助受擠壓的水源，能有效的使支撐管帶動過濾網上移，從而過濾網會向上鼓起，這樣過濾網上的雜質會滑落下來，達到自動清理的效果，且還會有一部分水源會直接通過第三噴管噴出，從而作用到過濾板上，由于是從下往上的反沖，從而能將堵塞在過濾網上的雜質沖出，起到清理過濾網的效果，且過濾網過濾的水源也會通過點噴管流入蓄水盒被收集，方便后續使用。
（發明人：李忠軍;孟明軍;馬景飛;張耀宗;嚴卓）
