公布日：2024.04.02
申請日：2024.02.02
分類號：B08B9/093(2006.01)I;B08B13/00(2006.01)I;C02F1/48(2023.01)I;C02F1/00(2023.01)I
摘要
本發明提供了一種污水處理罐殘留試劑清理設備，包括機體組件和泵送機構，所述機體組件包括污水沉淀罐、排污閥、機箱、連接頭和集水腔；其中，所述排污閥連通于所述污水沉淀罐的底部，所述機箱設于所述污水沉淀罐的下方，所述連接頭設于所述機箱的上方，所述連接頭與所述排污閥連通；本發明通過利用泵送機構將機箱內混有磁性氧化鐵顆粒的水抽出，并利用旋轉沖洗機構將混有磁性氧化鐵顆粒的水噴出至污水沉淀罐的內部，用以提高水流的沖擊力及沖刷效果，且旋轉沖洗機構在水流的作用下進行轉動，以便通過泵送機構配合旋轉沖洗機構對污水處理罐內進行全方位沖洗，提高了沖洗范圍及清理效率，有效避免了清理過程中出現清理死角。
權利要求書

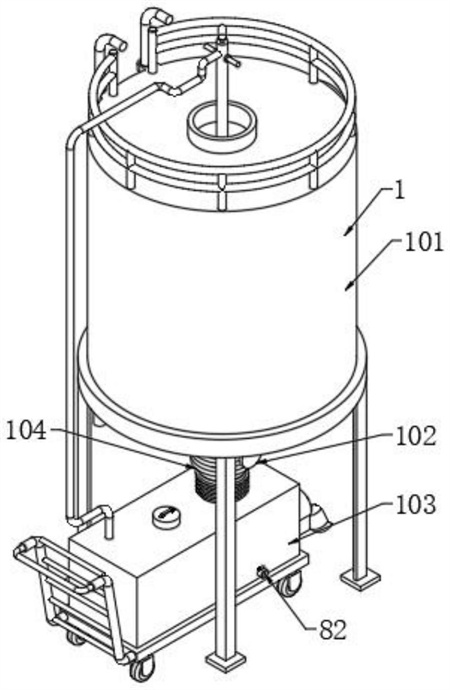

1.一種污水處理罐殘留試劑清理設備，包括機體組件(1)和泵送機構(2)，其特征在于，所述機體組件(1)包括污水沉淀罐(101)、排污閥(102)、機箱(103)、連接頭(104)和集水腔(105)；其中，所述排污閥(102)連通于所述污水沉淀罐(101)的底部，所述機箱(103)設于所述污水沉淀罐(101)的下方，所述連接頭(104)設于所述機箱(103)的上方，所述連接頭(104)與所述排污閥(102)連通，所述集水腔(105)設于污水沉淀罐(101)的內部，所述泵送機構(2)安裝于所述機箱(103)的內部，并延伸至污水沉淀罐(101)內，所述泵送機構(2)的一端安裝有具有噴射方向調節功能的旋轉沖洗機構(3)，所述機箱(103)的內側壁一側安裝有導流分選機構(4)，所述導流分選機構(4)與所述機箱(103)內壁之間安裝有推送卸料機構(5)，所述機箱(103)的內側壁中部安裝有濾板(7)，所述濾板(7)與推送卸料機構(5)之間安裝有回用控制機構(6)；其中，所述泵送機構(2)用于將機箱(103)內混有磁性氧化鐵顆粒的水抽出，并進行輸送；所述旋轉沖洗機構(3)用在水流的作用下進行轉動，并將泵送機構(2)輸送混有磁性氧化鐵顆粒的水全范圍噴射至污水沉淀罐(101)的內部；所述導流分選機構(4)用于對進入機箱(103)內的廢水進行導流，并利用磁吸的方式對廢水?dāng)y帶的磁性氧化鐵顆粒進行吸引分離；所述推送卸料機構(5)用于對分離后的廢水進行過濾，并分別用于殘留雜質和磁性氧化鐵顆粒進行推送；所述回用控制機構(6)用于利用推送卸料機構(5)的動力將濾板(7)的一側打開，使磁性氧化鐵顆粒可以順利被推送至集水腔(105)內。
2.根據權利要求1所述的污水處理罐殘留試劑清理設備，其特征在于：所述泵送機構(2)包括吸污泵(201)、供水管(202)和沖洗桿(203)；其中，所述吸污泵(201)安裝于所述機箱(103)的內側壁一側，所述吸污泵(201)的進水口連通于所述集水腔(105)的內部，所述供水管(202)的一端連通于所述吸污泵(201)的排水口，所述沖洗桿(203)的一端連通于所述供水管(202)的另一端。
3.根據權利要求2所述的污水處理罐殘留試劑清理設備，其特征在于：所述旋轉沖洗機構(3)包括旋轉座(301)、若干槳葉片(302)、密封滑塊(303)、若干沖洗管(304)、若干導流槽(305)和鋼絲繩(306)；其中，所述旋轉座(301)轉動連接于所述沖洗桿(203)的內側壁底部，若干所述槳葉片(302)均固定連接于所述旋轉座(301)的頂部，所述密封滑塊(303)滑動連接于所述旋轉座(301)的內側壁。
4.根據權利要求3所述的污水處理罐殘留試劑清理設備，其特征在于：若干所述沖洗管(304)的一端均固定連接于所述密封滑塊(303)的內側壁，若干所述沖洗管(304)的外側壁均與所述旋轉座(301)的內側壁滑動連接，若干所述導流槽(305)均開設于所述旋轉座(301)外側壁，若干所述導流槽(305)與若干所述沖洗管(304)一一對應設置，所述鋼絲繩(306)的一端轉動連接于所述密封滑塊(303)的頂部，所述鋼絲繩(306)的外側壁與所述槳葉片(302)的內側壁滑動連接。
5.根據權利要求1所述的污水處理罐殘留試劑清理設備，其特征在于：所述導流分選機構(4)包括一次導流板(401)、二次導流架(402)、板型電磁鐵(403)和振動電機(404)；其中，所述一次導流板(401)固定連接于所述機箱(103)的內側壁頂部一側，所述二次導流架(402)的固定連接于所述機箱(103)的內側壁頂部另一側，所述一次導流板(401)和二次導流架(402)上下設置，所述板型電磁鐵(403)安裝于所述二次導流架(402)的一側，所述振動電機(404)安裝于所述二次導流架(402)的底部。
6.根據權利要求1所述的污水處理罐殘留試劑清理設備，其特征在于：所述推送卸料機構(5)包括濾水筒(501)、回水罩(502)、中心軸(503)、絞龍片(504)和三相電機(505)；其中，所述濾水筒(501)固定連接所述濾板(7)的一側并延伸至機箱(103)的外部，所述回水罩(502)套設于所述濾水筒(501)的外側并固定連接于所述機箱(103)的一側，所述回水罩(502)的底部連通于所述機箱(103)的內部。
7.根據權利要求6所述的污水處理罐殘留試劑清理設備，其特征在于：所述三相電機(505)安裝于所述機箱(103)內側壁靠近吸污泵(201)的一側，所述中心軸(503)的一端固定連接于所述三相電機(505)的輸出軸，所述絞龍片(504)固定連接于所述中心軸(503)的外側壁。
8.根據權利要求6所述的污水處理罐殘留試劑清理設備，其特征在于：所述回用控制機構(6)包括阻擋板(601)、螺紋塊(602)、螺紋套管(603)、兩個導向架(604)和兩個彈簧(605)；其中，所述阻擋板(601)的外側壁與所述濾板(7)的內側壁滑動連接，所述螺紋塊(602)固定連接于所述中心軸(503)的外側壁，所述螺紋套管(603)的外側壁與所述阻擋板(601)的內側壁固定連接，所述螺紋塊(602)的外側壁與所述螺紋套管(603)的內側壁螺紋連接，兩個所述導向架(604)均固定連接于所述濾板(7)的一側，兩個所述彈簧(605)的一端分別固定連接于所述導向架(604)的一側，兩個所述彈簧(605)的另一端均固定連接阻擋板(601)的一側。
9.根據權利要求6所述的污水處理罐殘留試劑清理設備，其特征在于：所述機箱(103)的底部固定連接有推車體(81)，所述機箱(103)的一側連通有排水管(82)，所述回水罩(502)的一側固定連接有卸料斗(83)，所述回水罩(502)的一端鉸接有端蓋(89)。
10.根據權利要求3所述的污水處理罐殘留試劑清理設備，其特征在于：所述機箱(103)上表面一側連通有波紋管(84)，所述波紋管(84)一端連通于所述連接頭(104)的底部，所述機箱(103)的上表面另一側連通有進料口(85)，所述進料口(85)的外側壁頂部套設有密封蓋(86)，所述沖洗桿(203)的外側壁對稱固定連接有兩個把手(87)，所述沖洗桿(203)的頂部螺紋連接有螺紋旋鈕(88)，所述鋼絲繩(306)遠離密封滑塊(303)一端轉動連接于所述螺紋旋鈕(88)的內側壁底部。
發明內容
有鑒于此，本發明提供一種污水處理罐殘留試劑清理設備，以解決或緩解現有技術中存在的技術問題，至少提供有益的選擇。
本發明實施例的技術方案是這樣實現的：一種污水處理罐殘留試劑清理設備，包括機體組件和泵送機構，所述機體組件包括污水沉淀罐、排污閥、機箱、連接頭和集水腔；
其中，所述排污閥連通于所述污水沉淀罐的底部，所述機箱設于所述污水沉淀罐的下方，所述連接頭設于所述機箱的上方，所述連接頭與所述排污閥連通，所述集水腔設于污水沉淀罐的內部，所述泵送機構安裝于所述機箱的內部，并延伸至污水沉淀罐內，所述泵送機構的一端安裝有具有噴射方向調節功能的旋轉沖洗機構，所述機箱的內側壁一側安裝有導流分選機構，所述導流分選機構與所述機箱內壁之間安裝有推送卸料機構，所述機箱的內側壁中部安裝有濾板，所述濾板與推送卸料機構之間安裝有回用控制機構；
其中，所述泵送機構用于將機箱內混有磁性氧化鐵顆粒的水抽出，并進行輸送；
所述旋轉沖洗機構用在水流的作用下進行轉動，并將泵送機構輸送混有磁性氧化鐵顆粒的水全范圍噴射至污水沉淀罐的內部。
所述導流分選機構用于對進入機箱內的廢水進行導流，并利用磁吸的方式對廢水?dāng)y帶的磁性氧化鐵顆粒進行吸引分離；
所述推送卸料機構用于對分離后的廢水進行過濾，并分別用于殘留雜質和磁性氧化鐵顆粒進行推送；
所述回用控制機構用于利用推送卸料機構的動力將濾板的一側打開，使磁性氧化鐵顆粒可以順利被推送至集水腔內。
進一步優選的，所述泵送機構包括吸污泵、供水管和沖洗桿；
其中，所述吸污泵安裝于所述機箱的內側壁一側，所述吸污泵的進水口連通于所述集水腔的內部，所述供水管的一端連通于所述吸污泵的排水口，所述沖洗桿的一端連通于所述供水管的另一端。
進一步優選的，所述旋轉沖洗機構包括旋轉座、若干槳葉片、密封滑塊、若干沖洗管、若干導流槽和鋼絲繩；
其中，所述旋轉座轉動連接于所述沖洗桿的內側壁底部，若干所述槳葉片均固定連接于所述旋轉座的頂部，所述密封滑塊滑動連接于所述旋轉座的內側壁。
進一步優選的，若干所述沖洗管的一端均固定連接于所述密封滑塊的內側壁，若干所述沖洗管的外側壁均與所述旋轉座的內側壁滑動連接，若干所述導流槽均開設于所述旋轉座外側壁，若干所述導流槽與若干所述沖洗管一一對應設置，所述鋼絲繩的一端轉動連接于所述密封滑塊的頂部，所述鋼絲繩的外側壁與所述槳葉片的內側壁滑動連接。
進一步優選的，所述導流分選機構包括一次導流板、二次導流架、板型電磁鐵和振動電機；
其中，所述一次導流板固定連接于所述機箱的內側壁頂部一側，所述二次導流架的固定連接于所述機箱的內側壁頂部另一側，所述一次導流板和二次導流架上下設置，所述板型電磁鐵安裝于所述二次導流架的一側，所述振動電機安裝于所述二次導流架的底部。
進一步優選的，所述推送卸料機構包括濾水筒、回水罩、中心軸、絞龍片和三相電機；
其中，所述濾水筒固定連接所述濾板的一側并延伸至機箱的外部，所述回水罩套設于所述濾水筒的外側并固定連接于所述機箱的一側，所述回水罩的底部連通于所述機箱的內部。
進一步優選的，所述三相電機安裝于所述機箱內側壁靠近吸污泵的一側，所述中心軸的一端固定連接于所述三相電機的輸出軸，所述絞龍片固定連接于所述中心軸的外側壁。
進一步優選的，所述回用控制機構包括阻擋板、螺紋塊、螺紋套管、兩個導向架和兩個彈簧；
其中，所述阻擋板的外側壁與所述濾板的內側壁滑動連接，所述螺紋塊固定連接于所述中心軸的外側壁，所述螺紋套管的外側壁與所述阻擋板的內側壁固定連接，所述螺紋塊的外側壁與所述螺紋套管的內側壁螺紋連接，兩個所述導向架均固定連接于所述濾板的一側，兩個所述彈簧的一端分別固定連接于所述導向架的一側，兩個所述彈簧的另一端均固定連接阻擋板的一側。
進一步優選的，所述機箱的底部固定連接有推車體，所述機箱的一側連通有排水管，所述回水罩的一側固定連接有卸料斗，所述回水罩的一端鉸接有端蓋。
進一步優選的，所述機箱上表面一側連通有波紋管，所述波紋管一端連通于所述連接頭的底部，所述機箱的上表面另一側連通有進料口，所述進料口的外側壁頂部套設有密封蓋，所述沖洗桿的外側壁對稱固定連接有兩個把手，所述沖洗桿的頂部螺紋連接有螺紋旋鈕，所述鋼絲繩遠離密封滑塊一端轉動連接于所述螺紋旋鈕的內側壁底部。
本發明實施例由于采用以上技術方案，其具有以下優點：
一、本發明通過利用泵送機構將機箱內混有磁性氧化鐵顆粒的水抽出，并利用旋轉沖洗機構將混有磁性氧化鐵顆粒的水噴出至污水沉淀罐的內部，用以提高水流的沖擊力及沖刷效果，且旋轉沖洗機構在水流的作用下進行轉動，以便通過泵送機構配合旋轉沖洗機構對污水處理罐內進行全方位沖洗，提高了沖洗范圍及清理效率，有效避免了清理過程中出現清理死角。
二、本發明通過利用導流分選機構對污水沉淀罐內排出進入機箱內的廢水進行導流，并利用磁吸的方式對廢水?dāng)y帶的磁性氧化鐵顆粒進行吸引，使其與廢水分離，然后利用推送卸料機構配合濾板進行過濾，對廢水中攜帶的殘留試劑及其他雜物進行攔截，從而使水可以進行循環利用。
三、本發明通過推送卸料機構將攔截的殘留試劑及其他雜物從機箱內推出，并在推送的過程進行擠壓，用以降低殘留試劑及其他雜物的含水量，當殘留試劑及其他雜物排出完成后，通過利用導流分選機構解除對磁性氧化鐵顆粒的吸引，并使其進入推送卸料機構內，然后利用推送卸料機構配合回用控制機構將磁性氧化鐵顆粒推送至集水腔內，以便對磁性氧化鐵顆粒進行重復使用。
（發明人：李文超;何衛安;劉剛）
