公布日：2023.10.20

申請日：2023.09.11

分類號：C02F1/04(2023.01)I;C02F1/02(2023.01)I;C02F1/00(2023.01)I;B01D29/64(2006.01)I;B01D29/68(2006.01)I;B01D29/72(2006.01)I

摘要

本發明公開了一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，包括加熱器，所述水泵二的出水口連通有中轉箱，所述中轉箱的側面固定連接有運輸管二，所述運輸管二的內壁固定連接有預處理機構，所述運輸管二遠離中轉箱的一端連通有MVR蒸汽組件，所述篩選機構包括篩網、錐形孔、雙軸電機、橡膠墊、支撐架、震蕩部件和清理部件，本發明涉及環境工程和化學工程領域。該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，震蕩機構利用回彈板將水流彈回，從而對篩網造成反向的沖擊，以便將一些卡在錐形孔中的雜質沖擊出去，且由于錐形孔的界面是錐形，被彈回的原液從小孔被擠入大孔時產生的壓強更大，進而加強對錐形孔的清潔效果。

權利要求書

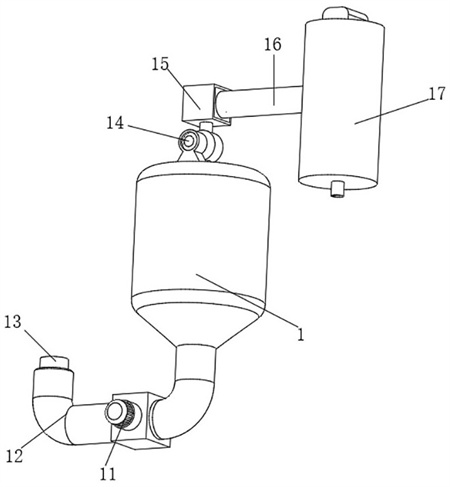

1.一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，包括加熱器（1），其特征在于：所述加熱器（1）的底部連通有水泵一（11），所述水泵一（11）的側面連通有運輸管一（12），所述運輸管一（12）的內壁固定連接有篩選機構（2），所述運輸管一（12）遠離加熱器（1）的一端連通有進料口（13），所述加熱器（1）的頂部連通有水泵二（14），所述水泵二（14）的出水口連通有中轉箱（15），所述中轉箱（15）的側面固定連接有運輸管二（16），所述運輸管二（16）的內壁固定連接有預處理機構（3），所述運輸管二（16）遠離中轉箱（15）的一端連通有MVR蒸汽組件（17）；所述篩選機構（2）包括篩網（21）、錐形孔（22）、雙軸電機（23）、橡膠墊（24）、支撐架（25）、震蕩部件（26）和清理部件（27），所述運輸管一（12）的內壁開設有環形凹槽，所述篩網（21）滑動連接在環形凹槽的內壁，所述錐形孔（22）開設在篩網（21）的側面，所述雙軸電機（23）固定連接在篩網（21）的側面中心處，所述橡膠墊（24）設置有兩個并固定連接在篩網（21）的兩側，所述橡膠墊（24）的側面滑動連接在環形凹槽的內壁，所述支撐架（25）固定連接在篩網（21）的側面，所述震蕩部件（26）滑動連接在支撐架（25）的內壁，所述清理部件（27）滑動連接在篩網（21）遠離震蕩部件（26）的一側；所述清理部件（27）包括轉動桿（271）、收集槽（272）、滾動柱（273）、限位柱（274）、刮板（275）、彈簧三（276）和清掃單元（277），所述轉動桿（271）固定連接在雙軸電機（23）遠離震蕩部件（26）的一側輸出端側面，所述收集槽（272）開設在轉動桿（271）的側面，所述滾動柱（273）利用轉動栓轉動連接在收集槽（272）的內側壁，所述滾動柱（273）的側面開設有凹槽，所述限位柱（274）固定連接在凹槽的內壁底部中心處，所述刮板（275）滑動連接在凹槽的內側壁，所述限位柱（274）貫穿刮板（275）的底部并滑動連接在貫穿處的內壁，所述彈簧三（276）的兩端分別固定連接在刮板（275）的底部和凹槽的內壁底部，所述清掃單元（277）固定連接在轉動桿（271）的底部；所述清掃單元（277）包括支撐板（2771）、頂桿（2772）、刷毛（2773）和彈簧四（2774），所述轉動桿（271）的底部開設有方形凹槽，所述支撐板（2771）固定連接在方形凹槽的內壁，所述支撐板（2771）的頂部開設有通孔，所述頂桿（2772）貫穿并滑動連接在通孔的內壁，所述刷毛（2773）固定連接在頂桿（2772）的底部，所述彈簧四（2774）的兩端分別固定連接在方形凹槽的內壁頂部和頂桿（2772）的頂部；所述預處理機構（3）包括轉動支架（31）、吹風扇（32）、流通孔（33）、紗布（34）和限流部件（35），所述轉動支架（31）固定連接在運輸管二（16）的內壁，所述吹風扇（32）固定連接在轉動支架（31）的側面，所述流通孔（33）開設在吹風扇（32）的扇葉側面，所述紗布（34）固定連接在運輸管二（16）的內壁，所述限流部件（35）連通在中轉箱（15）的側面；所述轉動支架（31）傾斜設置在運輸管二（16）的內壁，所述紗布（34）位于吹風扇（32）和轉動支架（31）的前方，所述限流部件（35）位于運輸管二（16）的內部中心處；所述限流部件（35）包括內芯管（351）、電動推桿（352）、弧形臺（353）、固定架（354）、外擴桿（355）、擋板（356）和彈簧五（357），所述內芯管（351）連通在中轉箱（15）的側面，所述內芯管（351）的側面開設有通孔，所述電動推桿（352）通過支架固定連接在內芯管（351）的端面，所述電動推桿（352）的輸出端貫穿內芯管（351）的端面并延伸至內部，所述弧形臺（353）固定連接在電動推桿（352）的輸出端；所述固定架（354）固定連接在內芯管（351）內壁的通孔處外部，所述外擴桿（355）貫穿并滑動連接在固定架（354）的內壁中心處，所述擋板（356）固定連接在外擴桿（355）遠離弧形臺（353）的一側，所述外擴桿（355）靠近弧形臺（353）的一端滑動連接在弧形臺（353）的側面，所述彈簧五（357）的兩端分別固定在擋板（356）的側面和固定架（354）的內壁底部；使用時，若想要減小流量，就收縮電動推桿（352），電動推桿（352）的收縮之后帶動弧形臺（353）回縮，在彈簧五（357）的彈力作用下，外擴桿（355）一直在弧形臺（353）的表面滑動，而隨著弧形臺（353）遠離外擴桿（355），弧形臺（353）與外擴桿（355）接觸部分的內徑越來越小，外擴桿（355）在彈簧五（357）的彈力作用下也逐漸靠近內芯管（351）的中心處，外擴桿（355）在沿著固定架（354）移動時也在帶動擋板（356）靠近內芯管（351）外壁的通孔，導致原液流量被擋板（356）阻擋，從而減小了流量，反之可增大流量。

2.根據權利要求1所述的一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，其特征在于：所述震蕩部件（26）包括彈簧一（261）、回彈板（262）、滑動桿（263）、彈簧二（264）和伸縮單元（265），所述彈簧一（261）固定連接在支撐架（25）遠離篩網（21）的一側，所述回彈板（262）固定連接在彈簧一（261）遠離支撐架（25）的一側，所述滑動桿（263）滑動貫穿在支撐架（25）的內壁，所述彈簧二（264）的兩端分別固定連接在支撐架（25）內側面和滑動桿（263）的側面，所述伸縮單元（265）固定連接在雙軸電機（23）的輸出端。

3.根據權利要求2所述的一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，其特征在于：所述伸縮單元（265）包括轉動柱（2651）、滑動槽（2652）和移動桿（2653），所述轉動柱（2651）固定連接在雙軸電機（23）遠離清理部件（27）一側的輸出端端面，所述滑動槽（2652）開設在轉動柱（2651）的側面，所述移動桿（2653）固定連接在回彈板（262）靠近雙軸電機（23）的一側，所述移動桿（2653）靠近轉動柱（2651）的一端側面利用凸起滑動連接在滑動槽（2652）的內壁。

發明內容

為實現以上目的，本發明通過以下技術方案予以實現：一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，包括加熱器，所述加熱器的底部連通有水泵一，所述水泵一的側面連通有運輸管一，所述運輸管一的內壁固定連接有篩選機構，所述運輸管一遠離加熱器的一端連通有進料口，所述加熱器的頂部連通有水泵二，所述水泵二的出水口連通有中轉箱，所述中轉箱的側面固定連接有運輸管二，所述運輸管二的內壁固定連接有預處理機構，所述運輸管二遠離中轉箱的一端連通有MVR蒸汽組件。

所述篩選機構包括篩網、錐形孔、雙軸電機、橡膠墊、支撐架、震蕩部件和清理部件，所述運輸管一的內壁開設有環形凹槽，所述篩網滑動連接在環形凹槽的內壁，所述錐形孔開設在篩網的側面，所述雙軸電機固定連接在篩網的側面中心處，所述橡膠墊設置有兩個并固定連接在篩網的兩側，所述橡膠墊的側面滑動連接在環形凹槽的內壁，所述支撐架固定連接在篩網的側面，所述震蕩部件滑動連接在支撐架的內壁，所述清理部件滑動連接在篩網遠離震蕩部件的一側，篩選機構主要用于將原液中的大顆粒咋雜質篩選出來，從而保護設備的運行安全。

進一步地，所述震蕩部件包括彈簧一、回彈板、滑動桿、彈簧二和伸縮單元，所述彈簧一固定連接在支撐架遠離篩網的一側，所述回彈板固定連接在彈簧一遠離支撐架的一側，所述滑動桿滑動貫穿在支撐架的內壁，所述彈簧二的兩端分別固定連接在支撐架內側面和滑動桿的側面，所述伸縮單元固定連接在雙軸電機的輸出端，震蕩機構利用回彈板將水流彈回，從而對篩網造成反向的沖擊，以便將一些卡在錐形孔中的雜質沖擊出去，且由于錐形孔的界面是錐形，被彈回的原液從小孔被擠入大孔時產生的壓強更大，進而加強對錐形孔的清潔效果。

進一步地，所述伸縮單元包括轉動柱、滑動槽和移動桿，所述轉動柱固定連接在雙軸電機遠離清理部件一側的輸出端端面，所述滑動槽開設在轉動柱的側面，所述移動桿固定連接在回彈板靠近雙軸電機的一側，所述移動桿靠近轉動柱的一端側面利用凸起滑動連接在滑動槽的內壁。

進一步地，所述清理部件包括轉動桿、收集槽、滾動柱、限位柱、刮板、彈簧三和清掃單元，所述轉動桿固定連接在雙軸電機遠離震蕩部件的一側輸出端側面，所述收集槽開設在轉動桿的側面，所述滾動柱利用轉動栓轉動連接在收集槽的內側壁，所述滾動柱的側面開設有凹槽，所述限位柱固定連接在凹槽的內壁底部中心處，所述刮板滑動連接在凹槽的內側壁，所述限位柱貫穿刮板的底部并滑動連接在貫穿處的內壁，所述彈簧三的兩端分別固定連接在刮板的底部和凹槽的內壁底部，所述清掃單元固定連接在轉動桿的底部，清理部件的滾動柱在滾動時，刮板能夠將篩網表面未通過的雜質刮入收集槽內，而由于刮板在彈簧三的作用下，一直抵在收集槽的內側面，所以收集槽就成了一個動態封閉的空間，從而達到防止收集槽內的雜質泄露的目的。

進一步地，所述清掃單元包括支撐板、頂桿、刷毛和彈簧四，所述轉動桿的底部開設有方形凹槽，所述支撐板固定連接在方形凹槽的內壁，所述支撐板的頂部開設有通孔，所述頂桿貫穿并滑動連接在通孔的內壁，所述刷毛固定連接在頂桿的底部，所述彈簧四的兩端分別固定連接在方形凹槽的內壁頂部和頂桿的頂部，清掃單元的頂桿利用刷毛能夠刷洗篩網表面的雜質，且由于錐形孔的孔徑在靠近刷毛的一側比較大，因此當刷毛經過錐形孔的時，頂桿在彈簧四的作用下能夠將刷毛深入錐形孔的內部，然后頂桿又能夠沿著錐形孔的側面滑出錐形孔，從而達到深層次清潔錐形孔的目的。

進一步地，所述預處理機構包括轉動支架、吹風扇、流通孔、紗布和限流部件，所述轉動支架固定連接在運輸管二的內壁，所述吹風扇固定連接在轉動支架的側面，所述流通孔開設在吹風扇的扇葉側面，所述紗布固定連接在運輸管二的內壁，所述限流部件連通在中轉箱的側面，預處理機構用于對氣液混合的原液進行初步的分離，從而有利于提高后續的分離效率，預處理機構利用吹風扇對氣液進行預處理，由于運輸管二的內徑比較大，所以是運輸管二中除了原液外存在一定的空腔，當吹風扇吹動之后，部分水蒸汽能夠被扇葉吹拂至液體的上方，而且紗布能夠將水蒸汽中的液滴吸收，從而完成了對氣液混合原液進行預處理，提高了后續氣液分離的效率。

進一步地，所述轉動支架傾斜設置在運輸管二的內壁，所述紗布位于吹風扇和轉動支架的前方，所述限流部件位于運輸管二的內部中心處。

進一步地，所述限流部件包括內芯管、電動推桿、弧形臺、固定架、外擴桿、擋板和彈簧五，所述內芯管連通在中轉箱的側面，所述內芯管的側面開設有通孔，所述電動推桿通過支架固定連接在內芯管的端面，所述電動推桿的輸出端貫穿內芯管的端面并延伸至內部，所述弧形臺固定連接在電動推桿的輸出端。

進一步地，所述固定架固定連接在內芯管內壁的通孔處外部，所述外擴桿貫穿并滑動連接在固定架的內壁中心處，所述擋板固定連接在外擴桿遠離弧形臺的一側，所述外擴桿靠近弧形臺的一端滑動連接在弧形臺的側面，所述彈簧五的兩端分別固定在擋板的側面和固定架的內壁底部，為了保證運輸管二中保留有足夠的空腔，必須控制從中轉箱進入運輸管二中的流量，流量越小，運輸管二中的空腔就越大，而限流部件能夠利用外擴桿來控制擋板與內芯管通孔的距離，以此來改變流量的大小，從而能夠利用調節流量的大小來為運輸管二留出足夠的空間進行預處理。

本發明提供了一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備。具備以下有益效果：

1.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有震蕩部件，在篩網對廢土原液進行清理的過程中，一些顆粒會由于黏性比較大而黏附在錐形孔的內壁，而震蕩機構利用回彈板將水流彈回，從而對篩網造成反向的沖擊，以便將一些卡在錐形孔中的雜質沖擊出去，且由于錐形孔的界面是錐形，被彈回的原液從小孔被擠入大孔時產生的壓強更大，進而加強對錐形孔的清潔效果。

2.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有滑動桿，當回彈板回彈時會撞擊滑動桿，滑動桿在被撞擊之后能夠克服彈簧二的彈力并撞擊在篩網的表面，由于篩網的側面連接了橡膠墊，所以篩網被撞擊之后會能夠產生一定的震蕩，進而能夠將錐形孔中的雜質震出。

3.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有清理部件，清理部件的滾動柱在滾動時，刮板能夠將篩網表面未通過的雜質刮入收集槽內，而由于刮板在彈簧三的作用下，一直抵在收集槽的內側面，所以收集槽就成了一個動態封閉的空間，從而達到防止收集槽內的雜質泄露的目的。

4.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有清掃單元，清掃單元的頂桿利用刷毛能夠刷洗篩網表面的雜質，且由于錐形孔的孔徑在靠近刷毛的一側比較大，因此當刷毛經過錐形孔的時，頂桿在彈簧四的作用下能夠將刷毛深入錐形孔的內部，然后頂桿又能夠沿著錐形孔的側面滑出錐形孔，從而達到深層次清潔錐形孔的目的。

5.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有吹風扇，經過加熱器處理之后的原液被輸入運輸管道二后是處于氣液混合的狀態，為了方便MVR蒸汽組件對氣液進行分離，預處理機構利用吹風扇對氣液進行預處理，由于運輸管二的內徑比較大，所以是運輸管二中除了原液外存在一定的空腔，當吹風扇吹動之后，部分水蒸汽能夠被扇葉吹拂至液體的上方，而且紗布能夠將水蒸汽中的液滴吸收，從而完成了對氣液混合原液進行預處理，提高了后續氣液分離的效率。

6.該一種氯化銨回收再利用稀土廢水MVR蒸發處理成套裝備，設置有限流部件，為了保證運輸管二中保留有足夠的空腔，必須控制從中轉箱進入運輸管二中的流量，流量越小，運輸管二中的空腔就越大，而限流部件能夠利用外擴桿來控制擋板與內芯管通孔的距離，以此來改變流量的大小，從而能夠利用調節流量的大小來為運輸管二留出足夠的空間進行預處理。

（發明人：黎鋒;蔡耿林;畢永銳;黃炫杰;張乃元）
