公布日：2024.04.05

申請日：2024.03.06

分類號：C02F1/40(2023.01)I;C02F1/72(2023.01)I;C02F11/121(2019.01)I;C02F1/02(2023.01)I;C02F3/34(2023.01)I;C02F3/02(2023.01)I;C02F3/00(2023.01)I;C02F103/

20(2006.01)N

摘要

本發明涉及畜牧養殖污水過濾技術領域，尤其涉及一種畜牧養殖污水過濾裝置，包括反應池，還包括脫水機構、收集框和清理機構，所述脫水機構用于將畜禽糞便中的固體與液體分離，所述脫水機構與反應池之間固定連通有污水管，所述收集框的底部固定安裝有第三支架，所述收集框用于收集反應池上表面的懸浮物，所述清理機構包括轉動臂和挖勺。本發明通過利用轉動臂伸入反應池中形成渦流，有效地將漂浮物聚集在一起，從而提高了懸浮物的處理效率，污水從出水孔排出回到反應池，避免污水跟隨懸浮物一起被處理，從而導致反應池的污水含量降低，微納米氣泡在入料管的內壁形成氣液膜，這層膜起到潤滑作用，從而使固體物質更容易被水流沖走，減少堵塞的可能性。

權利要求書

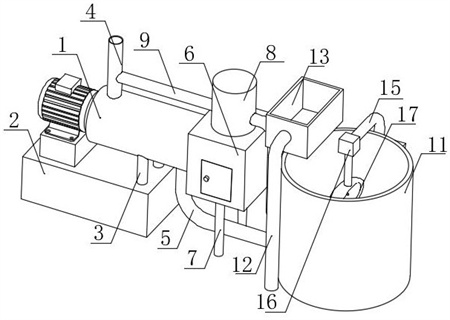

1.一種畜牧養殖污水過濾裝置，包括反應池（11），其特征在于，還包括：脫水機構，所述脫水機構用于將畜禽糞便中的固體與液體分離，所述脫水機構與反應池（11）之間固定連通有污水管（5），所述污水管（5）用于向反應池（11）內通入無糞便污水；收集框（13），所述收集框（13）的底部固定安裝有第三支架（12），所述收集框（13）用于收集反應池（11）上表面的懸浮物；清理機構，所述清理機構用于處理污水表面的懸浮物，所述清理機構包括轉動臂（16）和挖勺（17），所述轉動臂（16）通過連接組件與反應池（11）安裝在一起，所述轉動臂（16）位于反應池（11）的中間，所述轉動臂（16）遠離連接組件的一端固定安裝有挖勺（17）；所述挖勺（17）用于打撈污水表面的懸浮物倒入收集框（13）內，且挖勺（17）為半圓狀，所述挖勺（17）的外壁貫穿開設有出水孔（18），所述出水孔（18）的內部固定安裝有電控閥（19）；所述脫水機構包括糞便分離器（1），所述糞便分離器（1）的底部安裝有固定組件，所述糞便分離器（1）的頂部固定連通有入料管（4），所述污水管（5）遠離反應池（11）的一端與糞便分離器（1）固定連通；所述糞便分離器（1）的側壁固定連通有糞便箱（6），所述糞便箱（6）用于收集脫水的糞便，所述糞便箱（6）的底部固定安裝有第二支架（7），所述糞便箱（6）的側壁安裝有開合門（23）；所述糞便箱（6）的頂部固定安裝有微納米氣泡發生器（8），所述微納米氣泡發生器（8）的側壁固定連通有第一出泡管（9），所述第一出泡管（9）遠離微納米氣泡發生器（8）的一端與入料管（4）的側壁固定連通；所述微納米氣泡發生器（8）遠離第一出泡管（9）的一側固定連通有第二出泡管（10），所述第二出泡管（10）遠離微納米氣泡發生器（8）的一端與反應池（11）固定連通；所述反應池（11）的內壁底部固定安裝有電解電極（22），所述電解電極（22）用于改變微納米氣泡發生器（8）產生的氣泡的表面電荷特性；所述反應池（11）的內壁底部轉動連接有防水電動轉軸（20），且防水電動轉軸（20）位于反應池（11）的中間，所述防水電動轉軸（20）的側壁固定安裝有電阻攪拌棒（21），所述電阻攪拌棒（21）用于加熱和攪拌。

2.根據權利要求1所述的一種畜牧養殖污水過濾裝置，其特征在于，所述固定組件包括底座（2），所述糞便分離器（1）固定安裝在底座（2）的頂部，所述底座（2）與糞便分離器（1）之間安裝有加固組件。

3.根據權利要求2所述的一種畜牧養殖污水過濾裝置，其特征在于，所述加固組件包括固定安裝在底座（2）頂部的第一支架（3），所述第一支架（3）的頂部與糞便分離器（1）的外壁固定連接，所述第一支架（3）用于穩固糞便分離器（1）。

4.根據權利要求1所述的一種畜牧養殖污水過濾裝置，其特征在于，所述連接組件包括固定安裝在反應池（11）側壁的安裝塊（14），所述安裝塊（14）的頂部固定安裝有連接臂（15），所述連接臂（15）為L形，且連接臂（15）向反應池（11）的中間彎曲，所述連接臂（15）遠離安裝塊（14）的一端與轉動臂（16）轉動連接。

發明內容

本發明的目的是為了解決現有技術中存在的污水表面懸浮物處理效果不佳的缺點，而提出的一種畜牧養殖污水過濾裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種畜牧養殖污水過濾裝置，包括反應池，還包括：

脫水機構，所述脫水機構用于將畜禽糞便中的固體與液體分離，所述脫水機構與反應池之間固定連通有污水管，所述污水管用于向反應池內通入無糞便污水；

收集框，所述收集框的底部固定安裝有第三支架，所述收集框用于收集反應池上表面的懸浮物；

清理機構，所述清理機構用于處理污水表面的懸浮物，所述清理機構包括轉動臂和挖勺，所述轉動臂通過連接組件與反應池安裝在一起，所述轉動臂位于反應池的中間，所述轉動臂遠離連接組件的一端固定安裝有挖勺；

所述挖勺用于打撈污水表面的懸浮物倒入收集框內，且挖勺為半圓狀，所述挖勺的外壁貫穿開設有出水孔，所述出水孔的內部固定安裝有電控閥。

優選地，所述脫水機構包括糞便分離器，所述糞便分離器的底部安裝有固定組件，所述糞便分離器的頂部固定連通有入料管，所述污水管遠離反應池的一端與糞便分離器固定連通。

優選地，所述固定組件包括底座，所述糞便分離器固定安裝在底座的頂部，所述底座與糞便分離器之間安裝有加固組件。

優選地，所述加固組件包括固定安裝在底座頂部的第一支架，所述第一支架的頂部與糞便分離器的外壁固定連接，所述第一支架用于穩固糞便分離器。

優選地，所述糞便分離器的側壁固定連通有糞便箱，所述糞便箱用于收集脫水的糞便，所述糞便箱的底部固定安裝有第二支架，所述糞便箱的側壁安裝有開合門。

優選地，所述糞便箱的頂部固定安裝有微納米氣泡發生器，所述微納米氣泡發生器的側壁固定連通有第一出泡管，所述第一出泡管遠離微納米氣泡發生器的一端與入料管的側壁固定連通。

優選地，所述微納米氣泡發生器遠離第一出泡管的一側固定連通有第二出泡管，所述第二出泡管遠離微納米氣泡發生器的一端與反應池固定連通。

優選地，所述連接組件包括固定安裝在反應池側壁的安裝塊，所述安裝塊的頂部固定安裝有連接臂，所述連接臂為L形，且連接臂向反應池的中間彎曲，所述連接臂遠離安裝塊的一端與轉動臂轉動連接。

優選地，所述反應池的內壁底部轉動連接有防水電動轉軸，且防水電動轉軸位于反應池的中間，所述防水電動轉軸的側壁固定安裝有電阻攪拌棒，所述電阻攪拌棒用于加熱和攪拌。

優選地，所述反應池的內壁底部固定安裝有電解電極，所述電解電極用于改變微納米氣泡發生器產生的氣泡的表面電荷特性。

與現有技術相比，本發明的優點在于：

1、本發明通過安裝反應筒、挖勺和轉動臂等裝置，利用轉動臂伸入反應池中形成渦流，有效地將漂浮物聚集在一起，從而提高了懸浮物的處理效率，渦流還可以加強氧化反應，有助于殺滅細菌，加快反應池的處理效率，集中在挖勺內的懸浮物達到一定程度后，轉動臂轉動呈水平，污水從出水孔排出回到反應池的內部，避免污水跟隨懸浮物一起被處理，從而導致反應池的污水含量降低，反應池不斷生成懸浮物的過程中，挖勺不斷的進行清理，確保污水中的懸浮物不會反復進入反應池，從而增強了污水處理的效果。

2、本發明通過安裝糞便分離器、微納米氣泡發生器和糞便箱等裝置，利用糞便分離器將糞便脫水后收集利用，避免糞便增加污水的處理難度，利用微納米氣泡發生器向入料管內通入微納米氣泡，微納米氣泡具有較好的擴散性和上升速度，在入料管的內壁形成一層薄薄的氣液膜，這層膜能夠起到潤滑作用，減小固體物質與管道內壁之間的摩擦力，從而使固體物質更容易被水流沖走，減少堵塞的可能性，避免入料管堵塞造成裝置整體的工作效率降低。

3、本發明通過安裝電阻攪拌棒和防水電動轉軸等裝置，利用電阻攪拌棒緩慢攪拌反應池中的污水，電阻攪拌棒同時對污水進行加熱，使得污水受熱均勻，從而提高了化學反應速率，使得污水中的有機物、細菌等污染物更快地被降解，攪拌反應池可以將反應液體混合均勻，防止反應物局部濃度過高或過低，確保反應物充分接觸和反應，同時有助于增加氣液界面和氣體溶解度，提高氧氣的傳遞效率，加快生物降解反應。

4、本發明通過安裝電解電極和第二出泡管等裝置，向反應池的內部通入微納米氣泡，微納米氣泡具有較好的上升速度，能夠迅速地擴散到整個反應池中，使整個反應池內的微生物都能夠獲得足夠的氧氣，從而提高反應速率，通過電解電極的作用在微納米氣泡表面引入電荷，使氣泡之間產生相互排斥力，降低氣泡的聚集趨勢，從而提高氣泡的穩定性，延長氣泡在水中的停留時間，增加與污水中污染物的接觸機會，提高污染物的去除效率，帶電的微納米氣泡可以與污水中的帶電離子發生靜電相互作用，促進離子和污染物的傳質與擴散，從而提高污染物的遷移速度，增加其在反應池中的去除效率。

（發明人：陳磊;牛然;劉國強;于增源;張友超;張麗;盧曉艷;梁旭;慎珂;趙倩;軒慎華;劉寧寧;楊培;李智華;蘇秋雨）
