公布日：2024.04.05

申請日：2024.03.04

分類號：B01D63/02(2006.01)I;B01D63/04(2006.01)I;B01D65/02(2006.01)I;B01D65/04(2006.01)I;C02F1/44(2023.01)I

摘要

本發明涉及污水過濾技術領域，具體涉及一種污水處理集成式膜組件，包括架體、管架機構、濾膜機構和曝氣系統；濾膜機構的下端固定，上端可上下移動；濾膜機構內部中空；曝氣系統包括進氣管、上曝氣管、下曝氣管和連接管；在對濾膜機構進行清理時，濾膜機構的上端向下移動至使濾膜機構放松的狀態，相鄰濾膜機構之間能夠摩擦晃動，加快其上附著的雜質脫落，并使水流從濾膜機構內向外排出對濾膜機構外表面進行反沖，同時上曝氣管和下曝氣管分別對濾膜機構的上下兩端部位置進行出氣，通過氣泡與水的沖擊加快濾膜機構端部的清理。濾膜機構放松并反沖，且結合上曝氣管和下曝氣管對濾膜機構進行全方位清理，清理位置更全面且清理效果更好。

權利要求書

1.一種污水處理集成式膜組件，其特征在于：包括架體、管架機構、濾膜機構和曝氣系統；濾膜機構沿左右方向間隔分布有多個，均通過管架機構安裝于架體，且濾膜機構的下端固定，上端可上下移動；濾膜機構內部中空，并與管架機構連通，管架機構用于抽出濾膜機構內處理后的污水，并能夠向濾膜機構內注水，使水流從濾膜機構內向外排出對濾膜機構外表面進行反沖；曝氣系統包括進氣管、上曝氣管、下曝氣管和連接管；進氣管固定安裝于架體，連接管安裝于架體并與進氣管連通，且連接管在豎直方向上的位置可調；上曝氣管和下曝氣管均與連接管連通，且均沿前后方向設置，并隨連接管同步上下移動；曝氣系統具有曝氣狀態和清理狀態，曝氣系統在曝氣狀態下，下曝氣管位于相鄰兩個濾膜機構之間的下方并從相鄰兩個濾膜機構之間向上出氣；曝氣系統在清理狀態下，下曝氣管位于濾膜機構下端的上方并在兩個濾膜機構之間向左下方和右下方交替出氣，上曝氣管位于濾膜機構上端的下方并在兩個濾膜機構之間向左上方和右上方交替出氣；上曝氣管包括第一外管和第一內管，第一外管與第一內管同軸且套于第一內管外，第一外管安裝于連接管，且第一內管能夠相對于第一外管軸向滑動；第一外管和第一內管的左上方和右上方均設置有氣孔，且第一外管和第一內管上的氣孔在第一內管的軸向上間隔不同，以在第一外管和第一內管相對軸向往復滑動時交替使左上方的氣孔連通和使右上方的氣孔連通；下曝氣管包括第二外管和第二內管，第二外管與第二內管同軸且套于第二內管外，第二外管安裝于連接管，且第二內管能夠相對于第二外管軸向滑動；第二外管和第二內管的左下方、右下方和正上方均設置有氣孔，且第二外管和第二內管上的氣孔在第二內管的軸向上間隔不同，以在第二外管和第二內管相對軸向滑動時交替使左下方的氣孔連通和使右下方的氣孔連通；曝氣系統在曝氣狀態下，第一外管和第一內管上的氣孔均不連通，第二外管和第二內管上位于正上方的氣孔連通，第一外管和第一內管、第二外管和第二內管不產生往復移動；在清理狀態下，第一外管和第一內管相對軸向往復滑動，使上曝氣管左下方的氣孔和右下方的氣孔交替連通，且第二外管和第二內管相對軸向往復滑動，使下曝氣管左下方的氣孔和右下方的氣孔交替連通；曝氣系統還包括葉輪、曲軸和連桿，葉輪和曲軸連接且均設置于進氣管內，且葉輪在進氣管內氣體通過時帶動曲軸轉動；曲軸上設置有多個與葉輪不同軸的偏心軸段；連桿可上下滑動地安裝于連接管，且連桿與偏心軸段可前后滑動且同步上下移動地連接，使得曲軸轉動時帶動連桿上下移動；第一內管和第二內管穿過連接管與連桿滑動套接；連桿包括從上往下依次設置的上曲段、第一豎直段、下曲段和第二豎直段，第一內管和第二內管分別與第一豎直段和第二豎直段配合時，第一外管和第一內管上的氣孔均不連通，第二外管和第二內管上位于正上方的氣孔連通；第一內管與上曲段配合時，連桿的上下移動能帶動第一內管相對于第一外管軸向滑動；第二內管與下曲段配合時，連桿的上下移動能帶動第二內管相對于第二外管軸向滑動；曝氣系統還包括驅動件，驅動件安裝于架體，用于驅動連接管上下移動；曝氣系統在曝氣狀態下，連接管使上曝氣管的第一內管與連桿的第一豎直段配合，并使下曝氣管的第二內管與連桿的第二豎直段配合，且下曝氣管位于濾膜機構下端的下方；曝氣系統在清理狀態下，連接管帶動上曝氣管和下曝氣管同步向上移動至：上曝氣管的第一內管與連桿的上曲段配合，下曝氣管的第二內管與連桿的下曲段配合，且上曝氣管位于濾膜機構上端的下方，下曝氣管位于濾膜機構下端的上方；管架機構包括固定管組、活動管組和總管，總管相對于架體固定，并與固定管組和活動管組均連通；固定管組固定安裝于架體，活動管組可上下活動地安裝于架體，且活動管組位于固定管組上方；每個濾膜機構的上端安裝于活動管組，下端安裝于固定管組，濾膜機構內部與固定管組和活動管組均連通，污水經濾膜機構處理后從固定管組和活動管組排出至總管；活動管組上設置有與總管可上下移動地連接的活塞筒，總管內固定安裝有活塞塊，且活塞塊與活塞筒配合時阻礙水流在總管和活動管組之間流動；活動管組與架體之間設置有彈性件，彈性件促使活動管組移動至活塞筒與活塞塊配合；總管外接有泵體，泵體正轉時從總管向外抽水，泵體反轉時向總管內泵水；且泵體從總管向外抽水時，先向上抽吸活塞筒使活動管組向上移動至活塞塊與活塞筒錯開，同時活動管組帶動濾膜機構上端向上移動使濾膜機構舒張；泵體從向總管內泵水時，先向上頂推活塞筒使活動管組向下移動至活塞塊與活塞筒錯開，同時活動管組帶動濾膜機構上端向下移動使濾膜機構放松。

2.根據權利要求1所述的一種污水處理集成式膜組件，其特征在于：濾膜機構包括上通管、下通管和膜布，上通管安裝于活動管組并與活動管組連通，下通管安裝于固定管組并與固定管組連通；膜布的上下兩端分別安裝于上通管和下通管，且膜布內部與上通管和下通管內部連通。

3.根據權利要求1所述的一種污水處理集成式膜組件，其特征在于：上曝氣管和下曝氣管均有多個，沿左右方向依次分布，每相鄰兩個濾膜機構之間至少有一個上曝氣管和一個下曝氣管。

4.根據權利要求1所述的一種污水處理集成式膜組件，其特征在于：活塞筒與總管通過可伸縮的波紋管連接，且波紋管與活塞筒和總管內部均連通。

5.根據權利要求1所述的一種污水處理集成式膜組件，其特征在于：進氣管與連接管通過可伸縮的波紋管或軟管連通。

發明內容

本發明提供一種污水處理集成式膜組件，以解決現有的纖維膜易堵塞影響過濾效率的問題。

本發明的一種污水處理集成式膜組件采用如下技術方案：

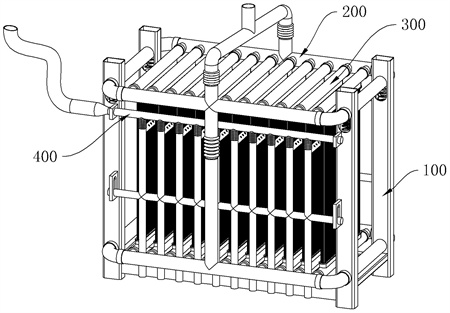

一種污水處理集成式膜組件，包括架體、管架機構、濾膜機構和曝氣系統；濾膜機構沿左右方向間隔分布有多個，均通過管架機構安裝于架體，且濾膜機構的下端固定，上端可上下移動；濾膜機構內部中空，并與管架機構連通，管架機構用于抽出濾膜機構內處理后的污水，并能夠向濾膜機構內注水，使水流從濾膜機構內向外排出對濾膜機構外表面進行反沖；曝氣系統包括進氣管、上曝氣管、下曝氣管和連接管；進氣管固定安裝于架體，連接管安裝于架體并與進氣管連通，且連接管在豎直方向上的位置可調；上曝氣管和下曝氣管均與連接管連通，且均沿前后方向設置，并隨連接管同步上下移動；曝氣系統具有曝氣狀態和清理狀態，曝氣系統在曝氣狀態下，下曝氣管位于相鄰兩個濾膜機構之間的下方并從相鄰兩個濾膜機構之間向上出氣；曝氣系統在清理狀態下，下曝氣管位于濾膜機構下端的上方并在兩個濾膜機構之間向左下方和右下方交替出氣，上曝氣管位于濾膜機構上端的下方并在兩個濾膜機構之間向左上方和右上方交替出氣。

進一步地，上曝氣管包括第一外管和第一內管，第一外管與第一內管同軸且套于第一內管外，第一外管安裝于連接管，且第一內管能夠相對于第一外管軸向滑動；第一外管和第一內管的左上方和右上方均設置有氣孔，且第一外管和第一內管上的氣孔在第一內管的軸向上間隔不同，以在第一外管和第一內管相對軸向往復滑動時交替使左上方的氣孔連通和使右上方的氣孔連通；下曝氣管包括第二外管和第二內管，第二外管與第二內管同軸且套于第二內管外，第二外管安裝于連接管，且第二內管能夠相對于第二外管軸向滑動；第二外管和第二內管的左下方、右下方和正上方均設置有氣孔，且第二外管和第二內管上的氣孔在第二內管的軸向上間隔不同，以在第二外管和第二內管相對軸向滑動時交替使左下方的氣孔連通和使右下方的氣孔連通；曝氣系統在曝氣狀態下，第一外管和第一內管上的氣孔均不連通，第二外管和第二內管上位于正上方的氣孔連通，第一外管和第一內管、第二外管和第二內管不產生往復移動；在清理狀態下，第一外管和第一內管相對軸向往復滑動，使上曝氣管左下方的氣孔和右下方的氣孔交替連通，且第二外管和第二內管相對軸向往復滑動，使下曝氣管左下方的氣孔和右下方的氣孔交替連通。

進一步地，曝氣系統還包括葉輪、曲軸和連桿，葉輪和曲軸連接且均設置于進氣管內，且葉輪在進氣管內氣體通過時帶動曲軸轉動；曲軸上設置有多個與葉輪不同軸的偏心軸段；連桿可上下滑動地安裝于連接管，且連桿與偏心軸段可前后滑動且同步上下移動地連接，使得曲軸轉動時帶動連桿上下移動；第一內管和第二內管穿過連接管與連桿滑動套接；連桿包括從上往下依次設置的上曲段、第一豎直段、下曲段和第二豎直段，第一內管和第二內管分別與第一豎直段和第二豎直段配合時，第一外管和第一內管上的氣孔均不連通，第二外管和第二內管上位于正上方的氣孔連通；第一內管與上曲段配合時，連桿的上下移動能帶動第一內管相對于第一外管軸向滑動；第二內管與下曲段配合時，連桿的上下移動能帶動第二內管相對于第二外管軸向滑動。

進一步地，曝氣系統還包括驅動件，驅動件安裝于架體，用于驅動連接管上下移動；曝氣系統在曝氣狀態下，連接管使上曝氣管的第一內管與連桿的第一豎直段配合，并使下曝氣管的第二內管與連桿的第二豎直段配合，且下曝氣管位于濾膜機構下端的下方；曝氣系統在清理狀態下，連接管帶動上曝氣管和下曝氣管同步向上移動至：上曝氣管的第一內管與連桿的上曲段配合，下曝氣管的第二內管與連桿的下曲段配合，且上曝氣管位于濾膜機構上端的下方，下曝氣管位于濾膜機構下端的上方。

進一步地，管架機構包括固定管組、活動管組和總管，總管相對于架體固定，并與固定管組和活動管組均連通；固定管組固定安裝于架體，活動管組可上下活動地安裝于架體，且活動管組位于固定管組上方；每個濾膜機構的上端安裝于活動管組，下端安裝于固定管組，濾膜機構內部與固定管組和活動管組均連通，污水經濾膜機構處理后從固定管組和活動管組排出至總管。

進一步地，活動管組上設置有與總管可上下移動地連接的活塞筒，總管內固定安裝有活塞塊，且活塞塊與活塞筒配合時阻礙水流在總管和活動管組之間流動；活動管組與架體之間設置有彈性件，彈性件促使活動管組移動至活塞筒與活塞塊配合；總管外接有泵體，泵體正轉時從總管向外抽水，泵體反轉時向總管內泵水；且泵體從總管向外抽水時，先向上抽吸活塞筒使活動管組向上移動至活塞塊與活塞筒錯開，同時活動管組帶動濾膜機構上端向上移動使濾膜機構舒張；泵體從向總管內泵水時，先向上頂推活塞筒使活動管組向下移動至活塞塊與活塞筒錯開，同時活動管組帶動濾膜機構上端向下移動使濾膜機構放松。

進一步地，濾膜機構包括上通管、下通管和膜布，上通管安裝于活動管組并與活動管組連通，下通管安裝于固定管組并與固定管組連通；膜布的上下兩端分別安裝于上通管和下通管，且膜布內部與上通管和下通管內部連通。

進一步地，上曝氣管和下曝氣管均有多個，沿左右方向依次分布，每相鄰兩個濾膜機構之間至少有一個上曝氣管和一個下曝氣管。

進一步地，活塞筒與總管通過可伸縮的波紋管連接，且波紋管與活塞筒和總管內部均連通。

進一步地，進氣管與連接管通過可伸縮的波紋管或軟管連通。

本發明的有益效果是：本發明的污水處理集成式膜組件在對濾膜機構進行清理時，使濾膜機構的上端向下移動至使濾膜機構放松的狀態，濾膜機構不再繃緊，在水中呈波浪起伏的曲面，相鄰濾膜機構之間能夠摩擦晃動，加快其上附著的雜質脫落，并使水流從濾膜機構內向外排出對濾膜機構外表面進行反沖，同時曝氣系統切換至清理狀態，上曝氣管和下曝氣管分別對濾膜機構的上下兩端部位置進行出氣，通過氣泡與水的沖擊加快濾膜機構端部的清理。濾膜機構放松并反沖，且結合上曝氣管和下曝氣管對濾膜機構進行全方位清理，清理位置更全面且清理效果更好。

（發明人：黃權;馮加賀）
