公布日：2023.10.20
申請日：2023.07.28
分類號：C02F1/66(2023.01)I;B01D33/64(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I
摘要
本發明涉及一種廢水處理裝置，主要涉及一種酸性廢水中和處理裝置。本發明提供一種能夠收集酸堿中和反應晶體的酸性廢水中和處理裝置。一種酸性廢水中和處理裝置，包括有底座、中和箱、曝氣管、收集框和收集盒等；底座上安裝有中和箱，中和箱的兩側安裝有曝氣管，中和箱上固接有收集框，收集框的下端設置有收集盒。本發明通過電機帶動過濾板轉動，過濾板帶動污水擋板轉動，污水擋板帶動轉動桿旋轉，弧形安裝架上的彈簧壓縮，過濾板將晶體打撈至收集盒內，實現了廢水中和處理裝置能夠自動收集廢水中的結晶體，避免人工打撈晶體存在的安全隱患問題。
權利要求書

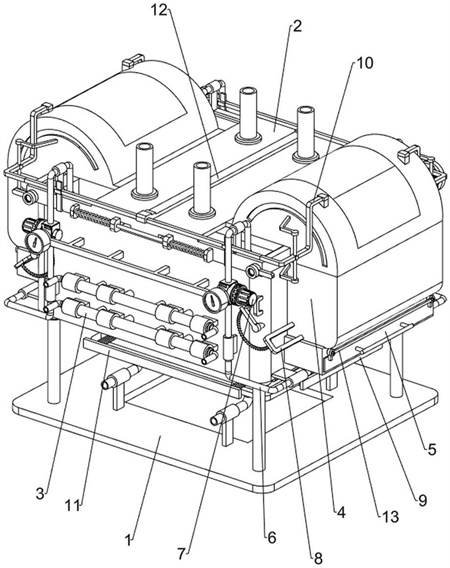

1.一種酸性廢水中和處理裝置，包括有底座(1)、中和箱(2)、曝氣管(3)、收集框(4)、收集盒(5)、輸水管(6)和水泵(7)，底座(1)上安裝有中和箱(2)，中和箱(2)的兩側安裝有曝氣管(3)，中和箱(2)上固接有收集框(4)，收集框(4)的下端設置有收集盒(5)，中和箱(2)的外側安裝有輸水管(6)，中和箱(2)上安裝有水泵(7)，輸水管(6)插接在水泵(7)上，其特征在于，還包括有收集機構(8)和過濾機構(9)，中和箱(2)內設置有收集機構(8)，中和箱(2)底部安裝有過濾機構(9)。
2.根據權利要求1所述的一種酸性廢水中和處理裝置，其特征在于，所述的收集機構(8)包括有電機(801)、過濾板(802)、污水擋板(803)、弧形安裝架(804)和轉動桿(805)，中和箱(2)的一側安裝有電機(801)，電機(801)的輸出軸上鍵連接有過濾板(802)，中和箱(2)的內部兩端安裝有污水擋板(803)，收集框(4)上安裝有弧形安裝架(804)，污水擋板(803)的兩端安裝有轉動桿(805)，轉動桿(805)套接在弧形安裝架(804)上。
3.根據權利要求2所述的一種酸性廢水中和處理裝置，其特征在于，所述的過濾機構(9)包括有過濾網(901)和刮板(902)，中和箱(2)的內部安裝有過濾網(901)，中和箱(2)內部固接有刮板(902)，刮板(902)位于過濾網(901)上方。
4.根據權利要求3所述的一種酸性廢水中和處理裝置，其特征在于，還包括有緩沖機構(10)，緩沖機構(10)包括有撥動塊(1001)、限位架(1002)、升降架(1003)、阻隔板(1004)和進氣管(1005)，過濾板(802)的兩端安裝有撥動塊(1001)，收集框(4)上設置有限位架(1002)，限位架(1002)上套接有升降架(1003)，升降架(1003)的底部安裝有阻隔板(1004)，阻隔板(1004)上設置有進氣管(1005)。
5.根據權利要求4所述的一種酸性廢水中和處理裝置，其特征在于，還包括有毛刷板(11)，中和箱(2)內部安裝有毛刷板(11)，毛刷板(11)位于過濾網(901)的下方。
6.根據權利要求5所述的一種酸性廢水中和處理裝置，其特征在于，還包括有推動機構(12)，推動機構(12)包括有上斜面壓力架(1201)、固定桿(1202)和下斜面壓力架(1203)，升降架(1003)上安裝有上斜面壓力架(1201)，中和箱(2)的兩側安裝有固定桿(1202)，固定桿(1202)位于曝氣管(3)的上方，固定桿(1202)上卡接有下斜面壓力架(1203)。
7.根據權利要求6所述的一種酸性廢水中和處理裝置，其特征在于，還包括有卡塊(13)，收集框(4)側面設置有卡塊(13)，卡塊(13)位于收集盒(5)的上方。
8.根據權利要求7所述的一種酸性廢水中和處理裝置，其特征在于，所述的收集框(4)頂部開設有觀察窗。
發明內容
為了克服現有的中和池內的中和晶體由人工進行清理，但人工打撈晶體范圍小，池水易飛濺至工人身上，造成危險事故發生的缺點，本發明提供一種能夠收集酸堿中和反應晶體的酸性廢水中和處理裝置。
一種酸性廢水中和處理裝置，包括有底座、中和箱、曝氣管、收集框、收集盒、輸水管和水泵，底座上安裝有中和箱，中和箱的兩側安裝有曝氣管，中和箱上固接有收集框，收集框的下端設置有收集盒，中和箱的外側安裝有輸水管，中和箱上安裝有水泵，輸水管插接在水泵上，還包括有收集機構和過濾機構，中和箱內設置有收集機構，中和箱底部安裝有過濾機構。
優選地，所述的收集機構包括有電機、過濾板、污水擋板、弧形安裝架和轉動桿，中和箱的一側安裝有電機，電機的輸出軸上鍵連接有過濾板，中和箱的內部兩端安裝有污水擋板，收集框上安裝有弧形安裝架，污水擋板的兩端安裝有轉動桿，轉動桿套接在弧形安裝架上。
優選地，所述的過濾機構包括有過濾網和刮板，中和箱的內部安裝有過濾網，中和箱內部固接有刮板，刮板位于過濾網上方。
優選地，還包括有緩沖機構，緩沖機構包括有撥動塊、限位架、升降架、阻隔板和進氣管，過濾板的兩端安裝有撥動塊，收集框上設置有限位架，限位架上套接有升降架，升降架的底部安裝有阻隔板，阻隔板上設置有進氣管。
優選地，還包括有毛刷板，中和箱內部安裝有毛刷板，毛刷板位于過濾網的下方。
優選地，還包括有推動機構，推動機構包括有上斜面壓力架、固定桿和下斜面壓力架，升降架上安裝有上斜面壓力架，中和箱的兩側安裝有固定桿，固定桿位于曝氣管的上方，固定桿上卡接有下斜面壓力架。
優選地，還包括有卡塊，收集框側面設置有卡塊，卡塊位于收集盒的上方。
優選地，所述的收集框頂部開設有觀察窗。
本發明的有益效果為：
1、本發明通過電機帶動過濾板轉動，過濾板帶動污水擋板轉動，污水擋板帶動轉動桿旋轉，弧形安裝架上的彈簧壓縮，過濾板將晶體打撈至收集盒內，實現了廢水中和處理裝置能夠自動收集廢水中的結晶體，避免人工打撈晶體存在的安全隱患問題。
2、通過上斜面壓力架向下擠壓下斜面壓力架，下斜面壓力架向左右兩端移動，下斜面壓力架推動液體向左右兩端移動，液體帶動結晶體靠近過濾板，使得過濾板能夠撈取液體中間的結晶體，解決人工打撈晶體范圍小的缺點。
（發明人：肖華;徐剛;楊偉宏;何婉寧;陳天華）
